Bộ Kit Linear Rail cho Ender 5 Plus (Ender 5 Plus Linear Rail Kit)

Mình tìm hoài một bộ kit có thể tải về và in ra để gắn linear rail cho con Ender 5 Plus mới, nhưng mấy cái mình thấy thì либо là để chuyển sang CoreXY, либо là rail trục Y lại bắt ở hông khung chứ không nằm trên đỉnh. Mình muốn tận dụng tối đa phần cứng zin nhưng gắn rail trên đỉnh để lực dàn đều lên rail/bạc đạn hơn. Kiểu na ná CoreXY, nhưng vẫn dùng motor và đường đi dây đai (belt path) nguyên bản.

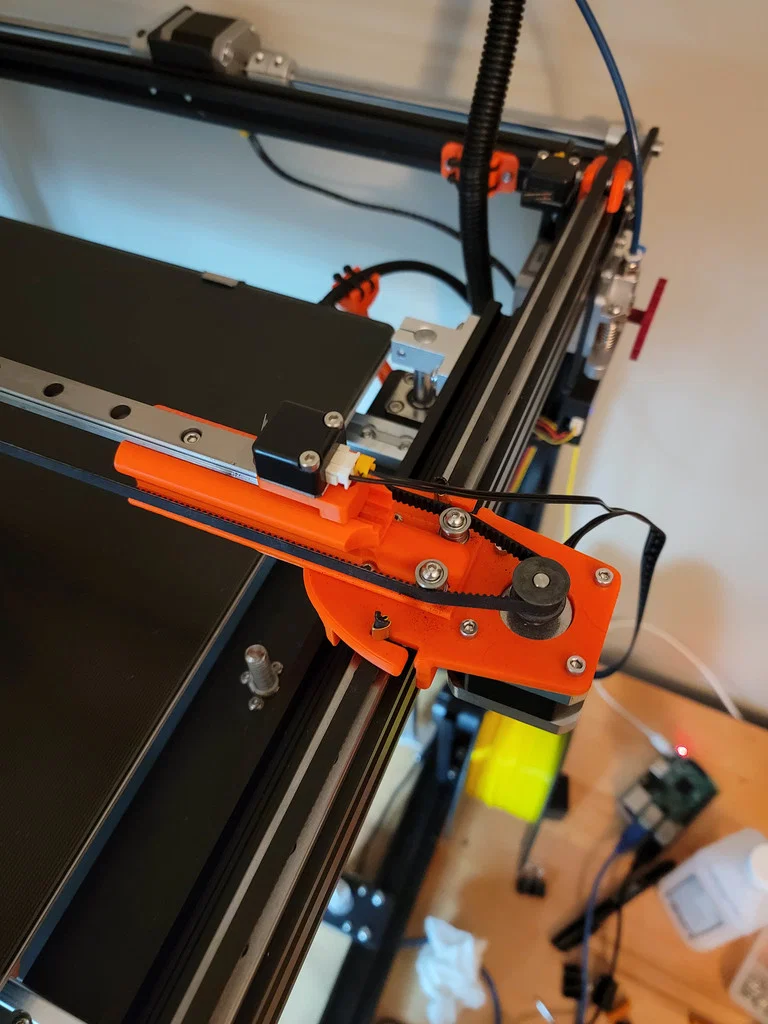

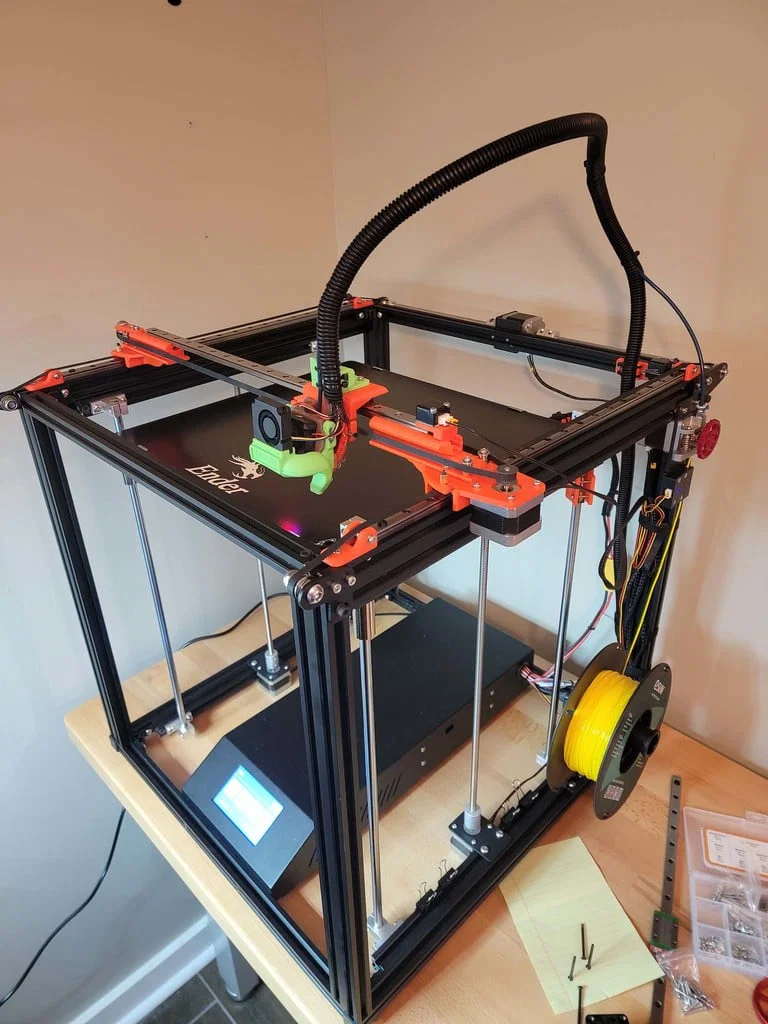

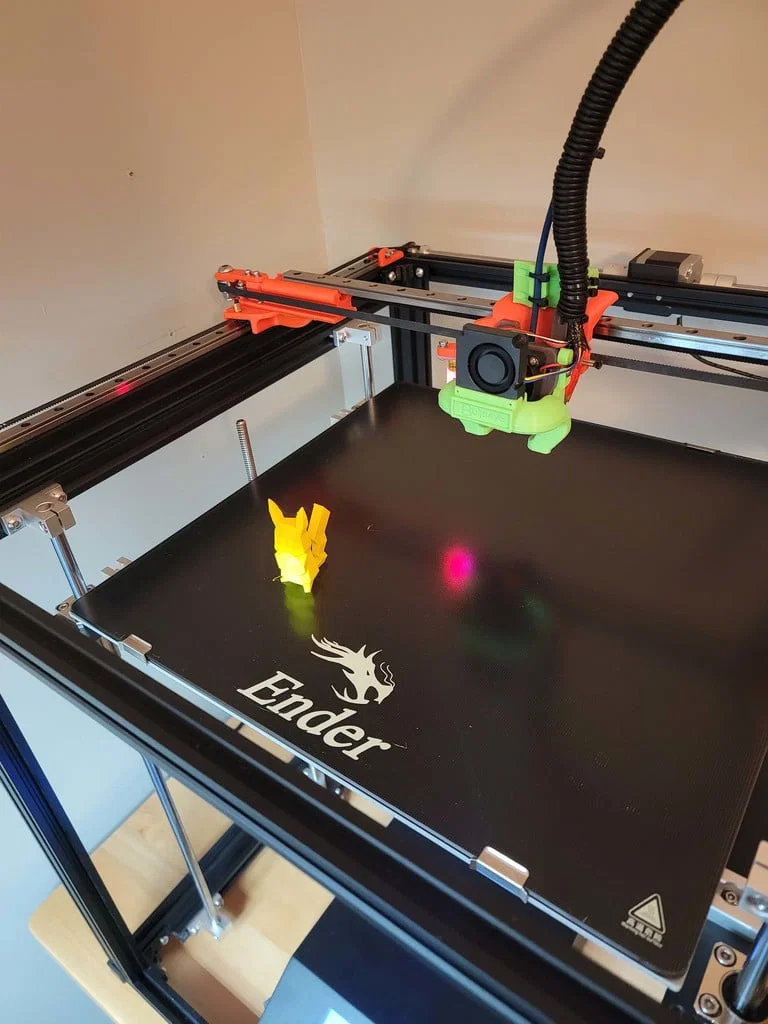

Vậy nên mấy tuần vừa rồi mình làm ra “con quái vật” này...

Mình sẽ gom danh sách đầy đủ ốc và tán cần dùng. Nhưng trước mắt nhiêu đây là đủ để bắt đầu. Một số ốc zin có thể tận dụng.

6x - brass embeded nuts - https://smile.amazon.com/gp/product/B087NBYF65

2x M3 brass standoff cho hotend

21x - M3 T-Nuts - https://smile.amazon.com/gp/product/B07SDFCTD4

21x - M3 8mm screws - https://smile.amazon.com/gp/product/B08R3GJGWT

3x - MGN12 450mm Linear Rails - https://smile.amazon.com/gp/product/B08JYC1XFK

assorted M3 button screws/nuts/washers/lock nuts - https://smile.amazon.com/gp/product/B08H24W42K

16x F693ZZ Flanged Ball Bearing 3x8x4mm - https://smile.amazon.com/gp/product/B07Z3D32WJ

Mình cũng sẽ làm và cập nhật hướng dẫn lắp ráp, nhưng tạm thời mấy tấm hình chắc giúp lấp được vài chỗ còn thiếu.

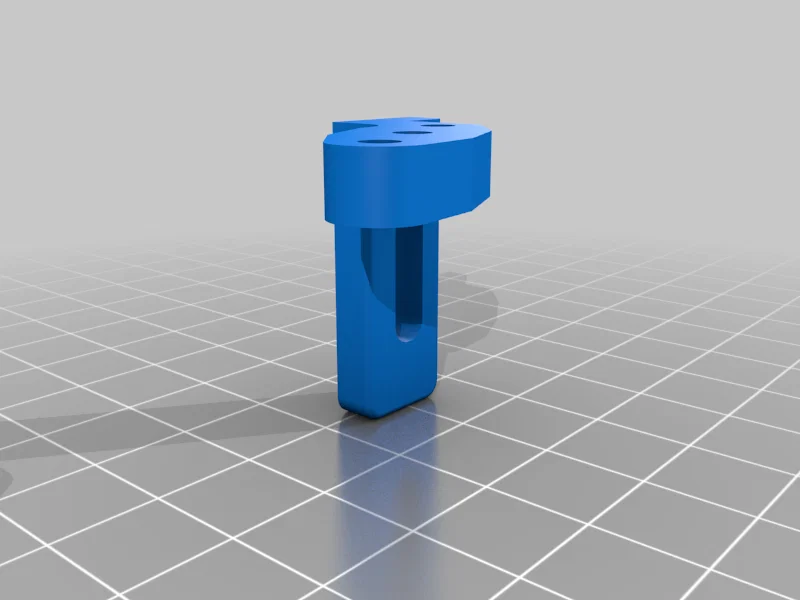

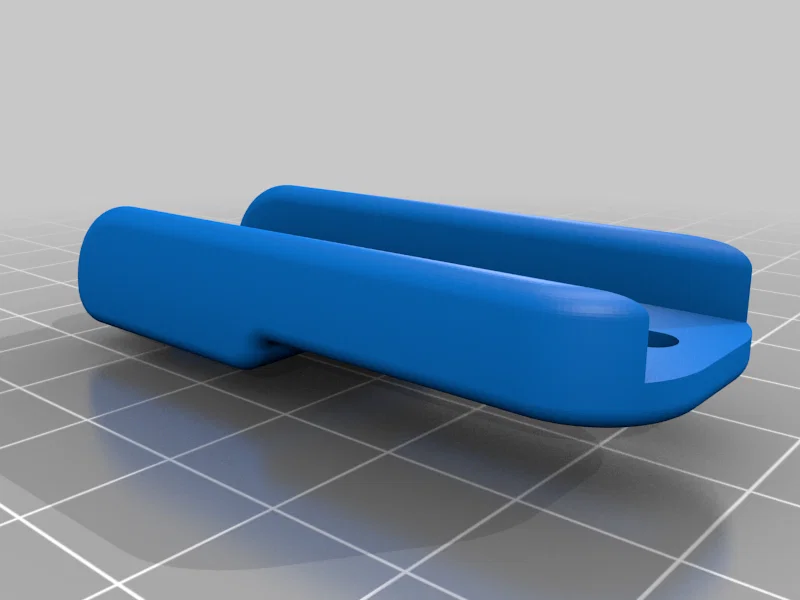

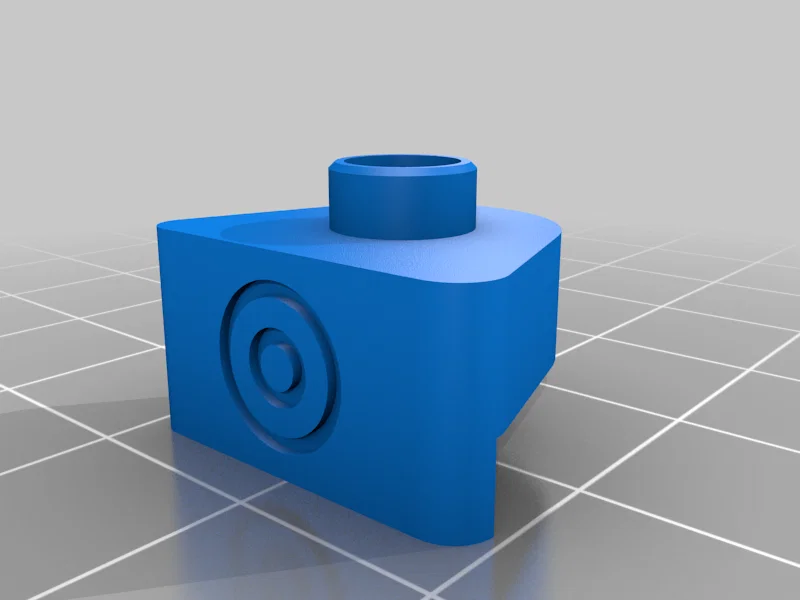

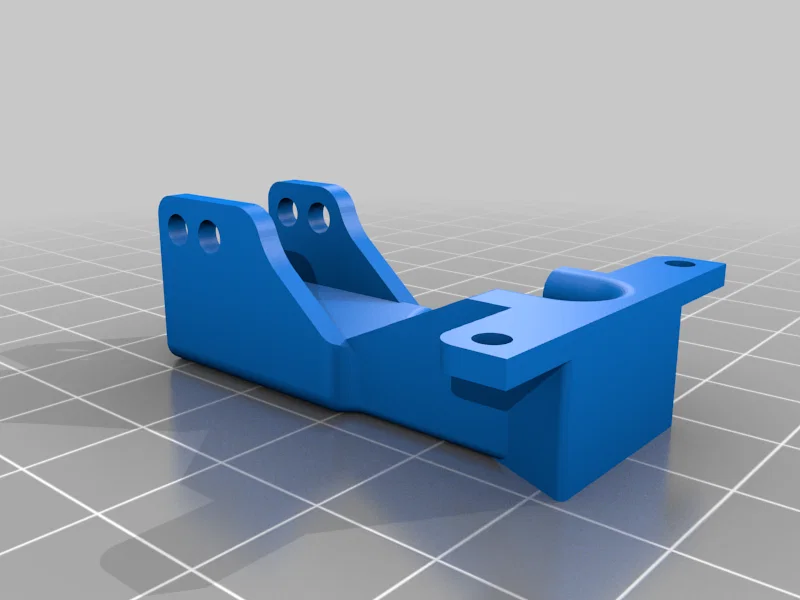

Các phần cần thêm mà mình không tạo, nhưng có chỉnh nhẹ.

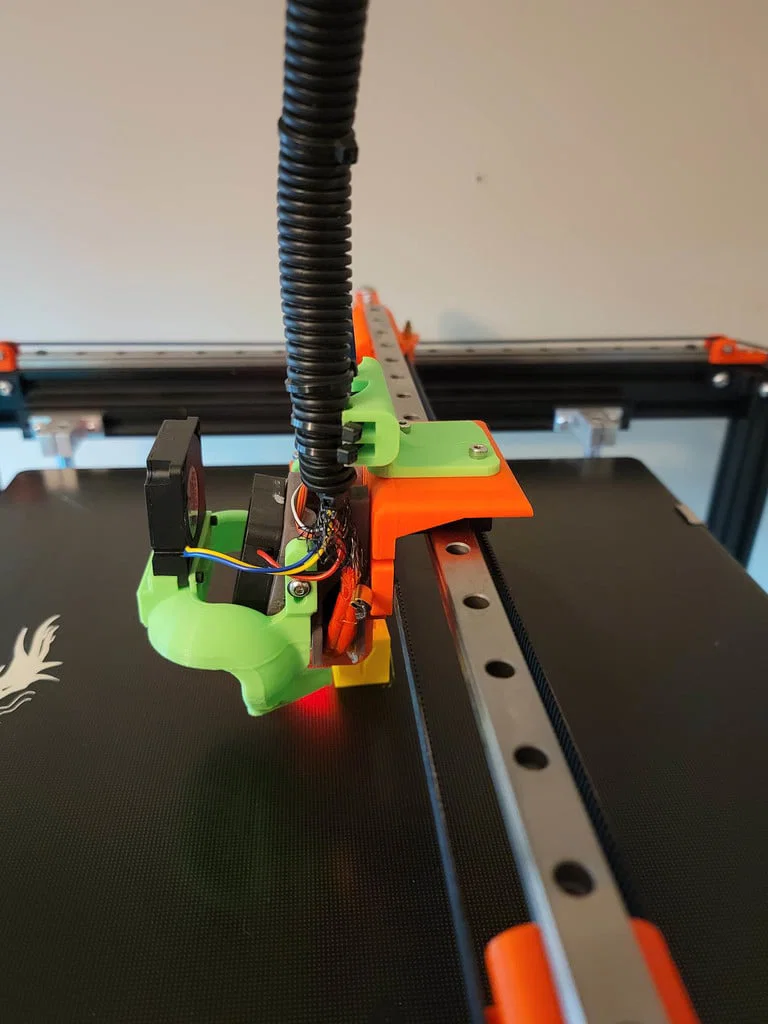

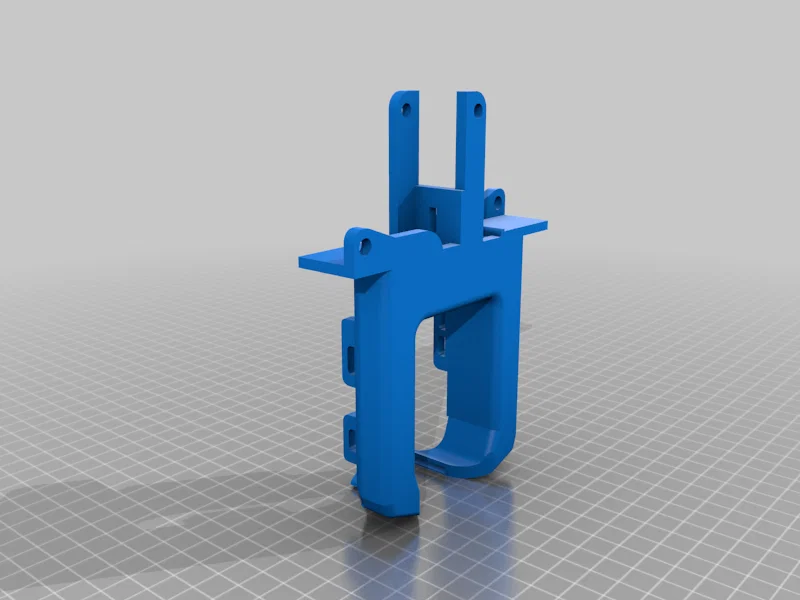

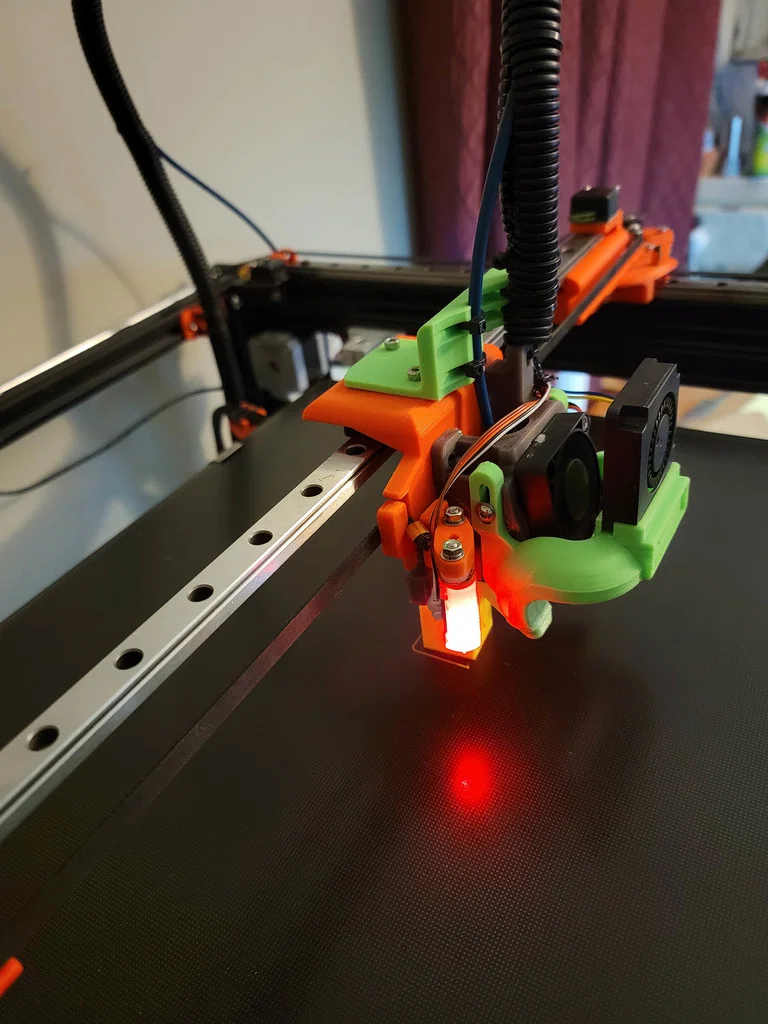

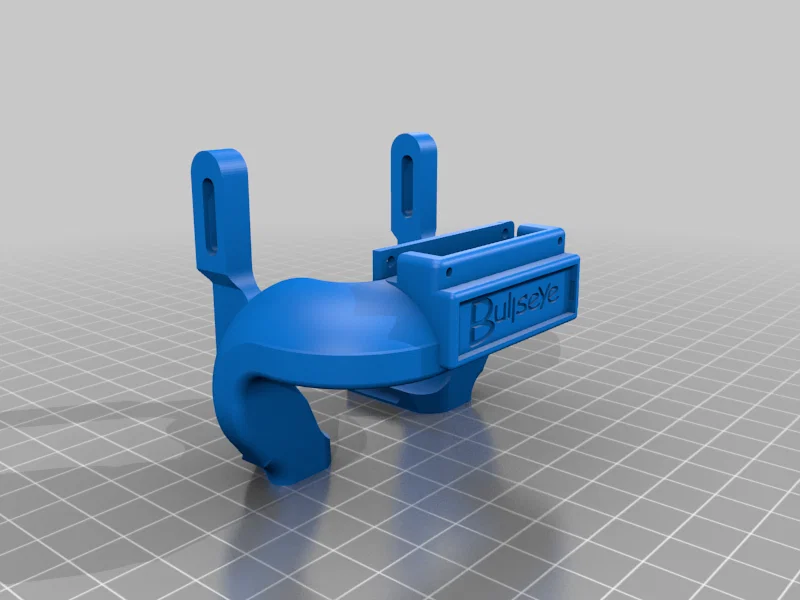

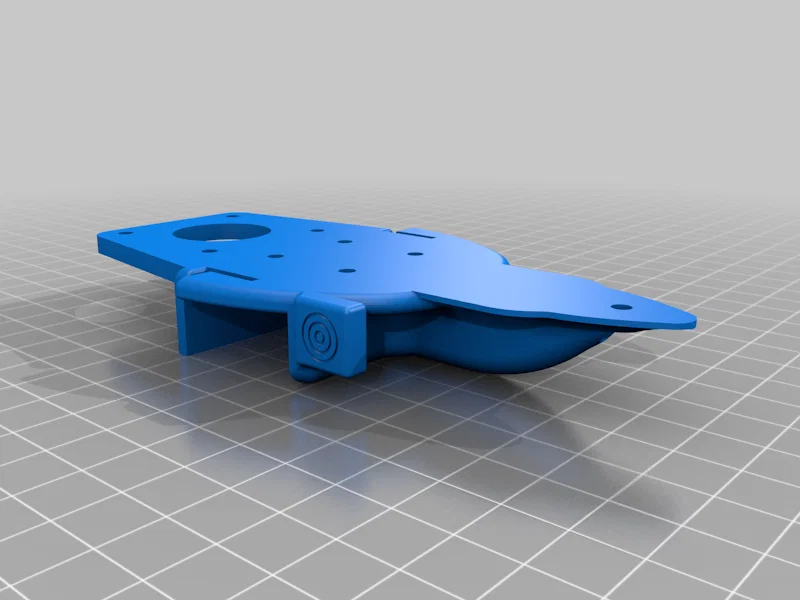

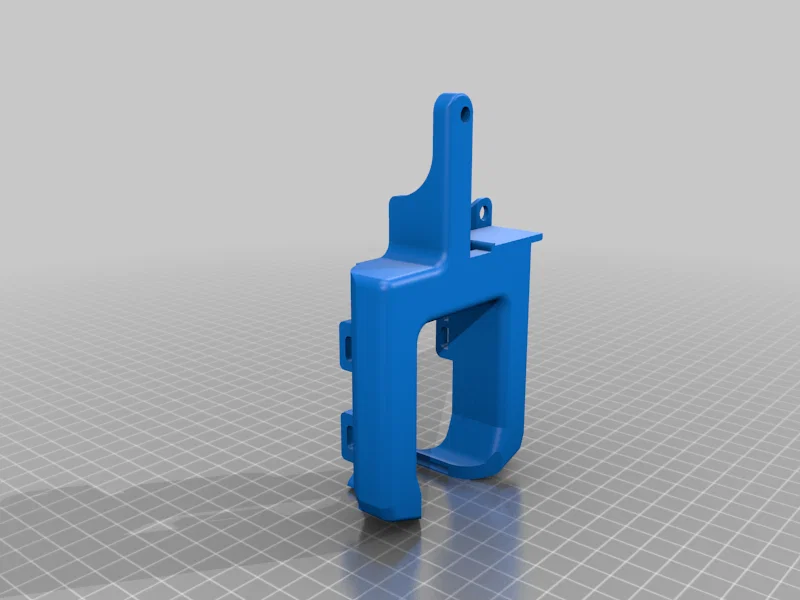

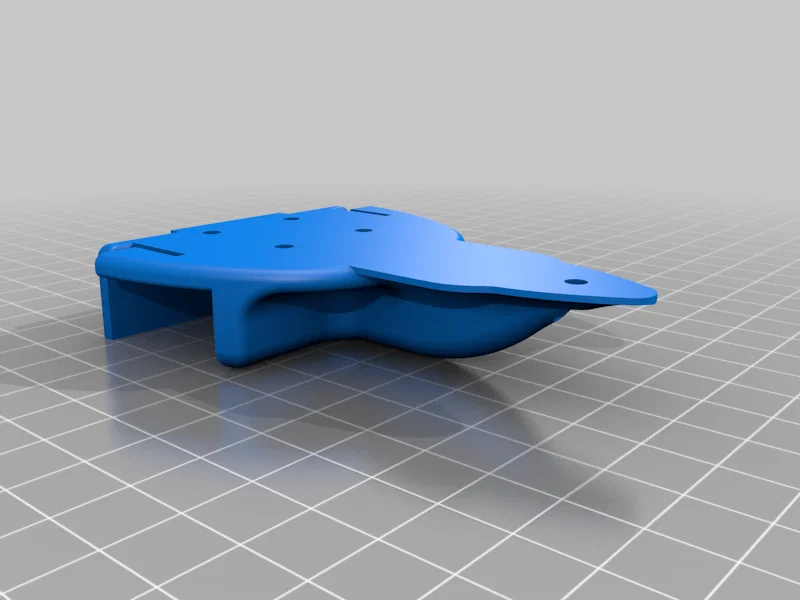

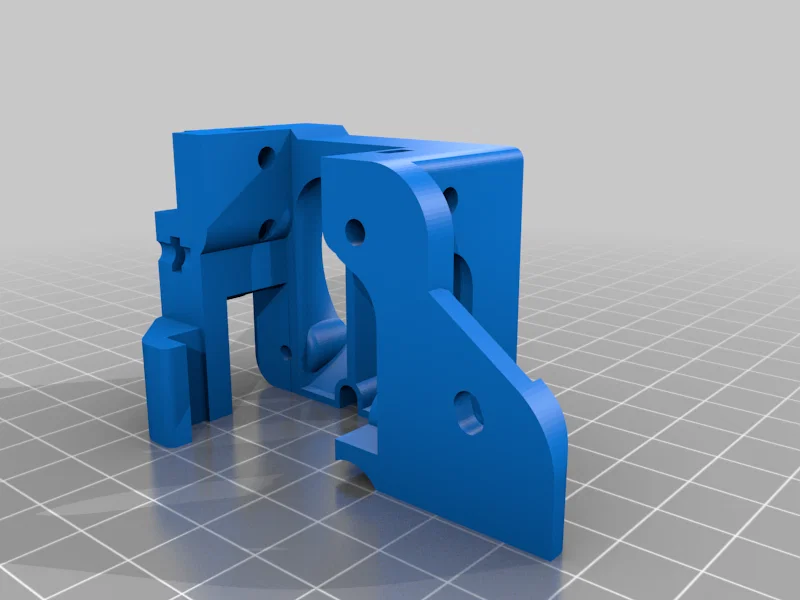

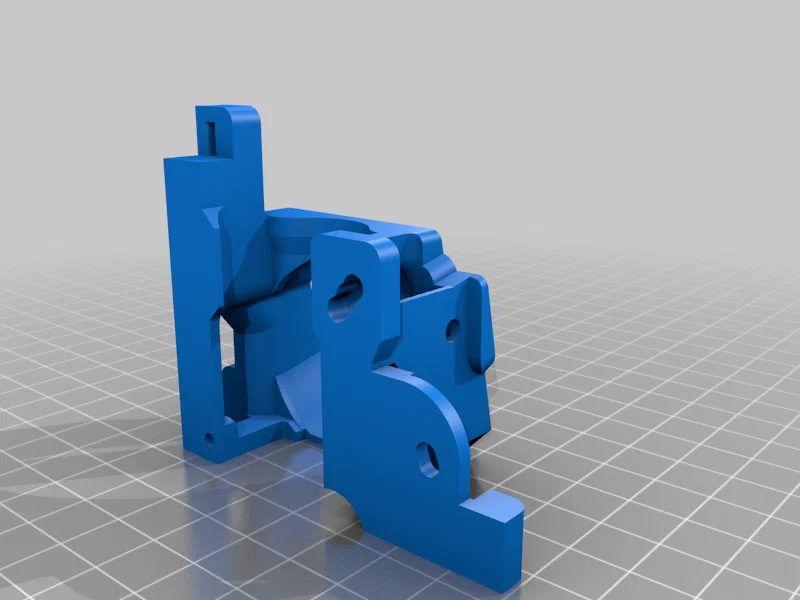

-- Bullseye hot end mount and duct : thing:2759439 --

BB_Stk.BASE.5plus.8.23.21.stl

E3Pro.Bullseye.Duct.stl

ALL_BLT_LEFT_X-48_Y-10_3.29.stl

Bạn có thể đổi sang duct khác hợp dual fan nếu thích. Mình thì cố làm sao dùng được nhiều đồ zin nhất có thể.

Về in ấn thì rõ ràng infill càng cao part càng cứng, nhưng thời gian in sẽ lâu thấy mồ. Mình dùng 30% cho đa số chi tiết. File STL của pully nên để infill cao hơn chút vì chỗ đó chịu lực nhiều nhất. Cái miếng motor dưới có thể cũng cần cao hơn để phần giữ motor khỏi bị flex quá. Còn lại thì 30% thấy khá ổn.

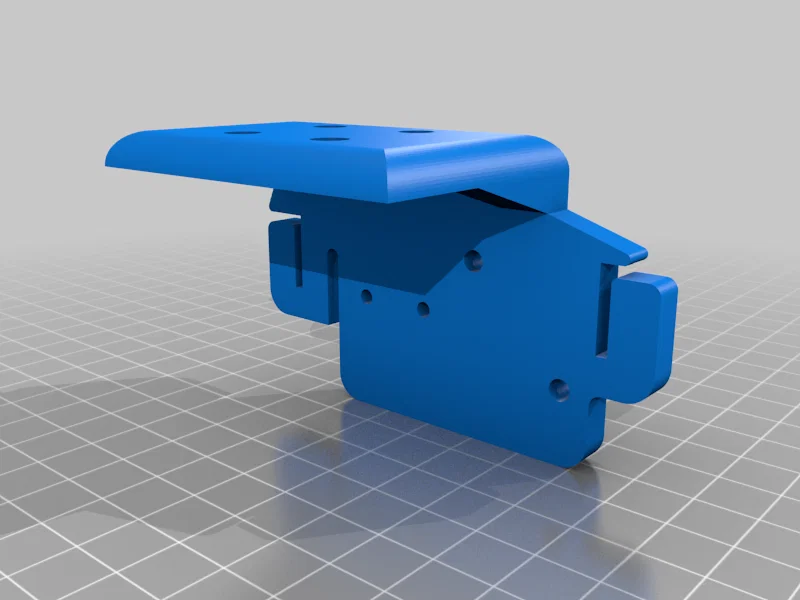

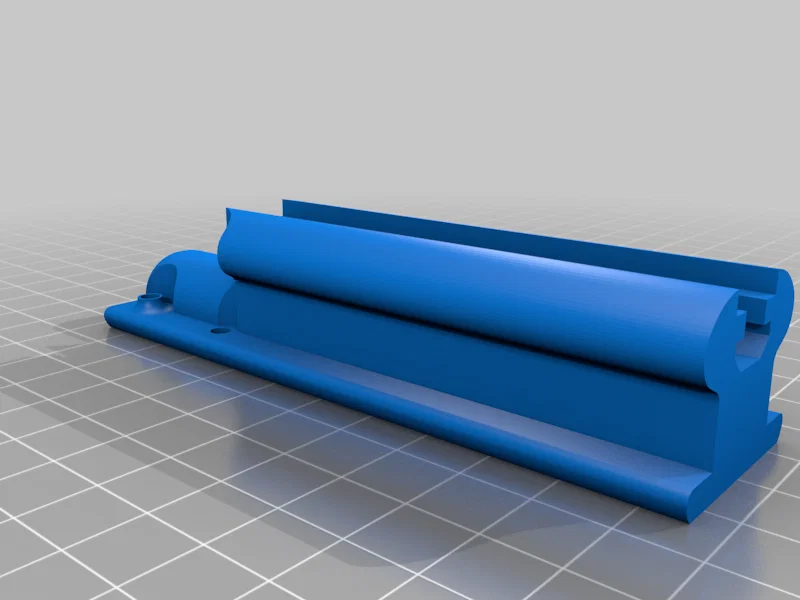

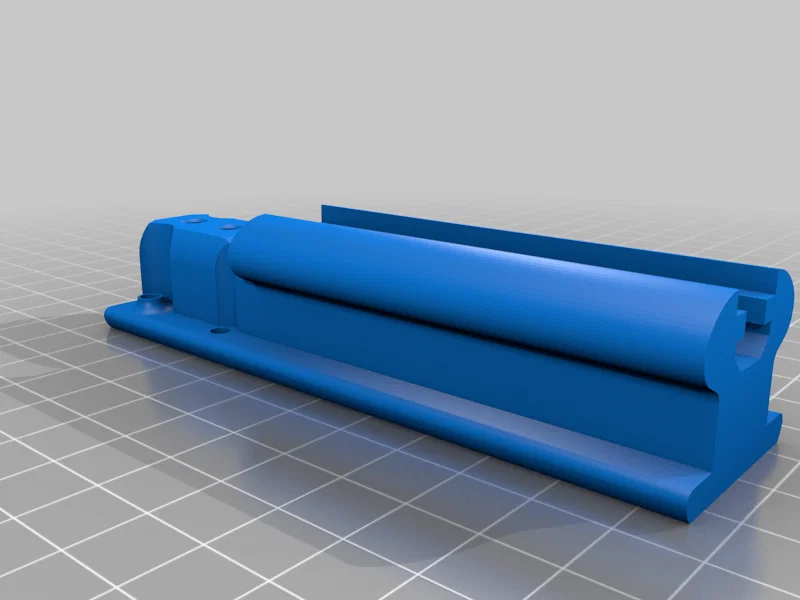

• Thêm một cái jig để bạn khoan lỗ trên motor bracket zin, bắt trực tiếp vào rail mà vẫn dùng được thanh 20x20 nguyên bản. Hoặc dùng các phần “Upper” theo setup hiện tại (mình đang dùng cách này vì mình lỡ phá cái rail 20x20 zin). Bạn vẫn cần cắt bớt một chút ở đáy thanh 20x20 gần vị trí lỗ bắt rail để nó nằm phẳng. Về lý thuyết, bạn có thể dùng cách này nếu chỉ nâng cấp hai bên lên rail và để trục X vẫn chạy bánh xe, kiểu nâng cấp từ từ. Nhưng nói thiệt, đã đi tới mức này rồi thì trục X kiểu gì cũng lên linear rail luôn.

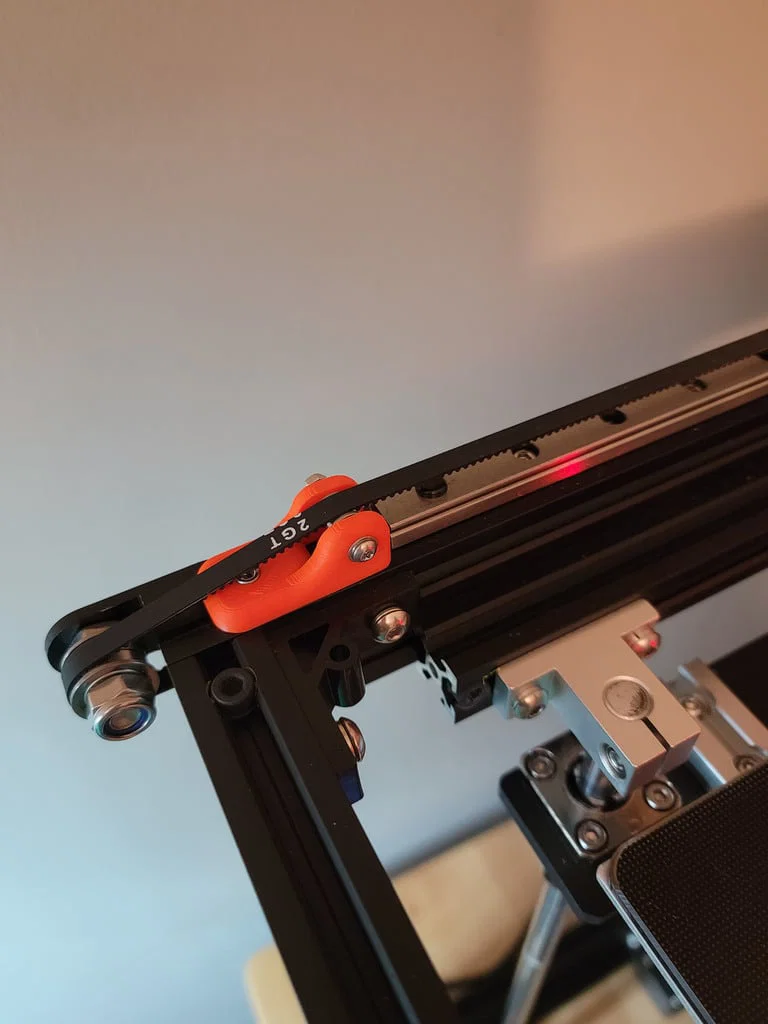

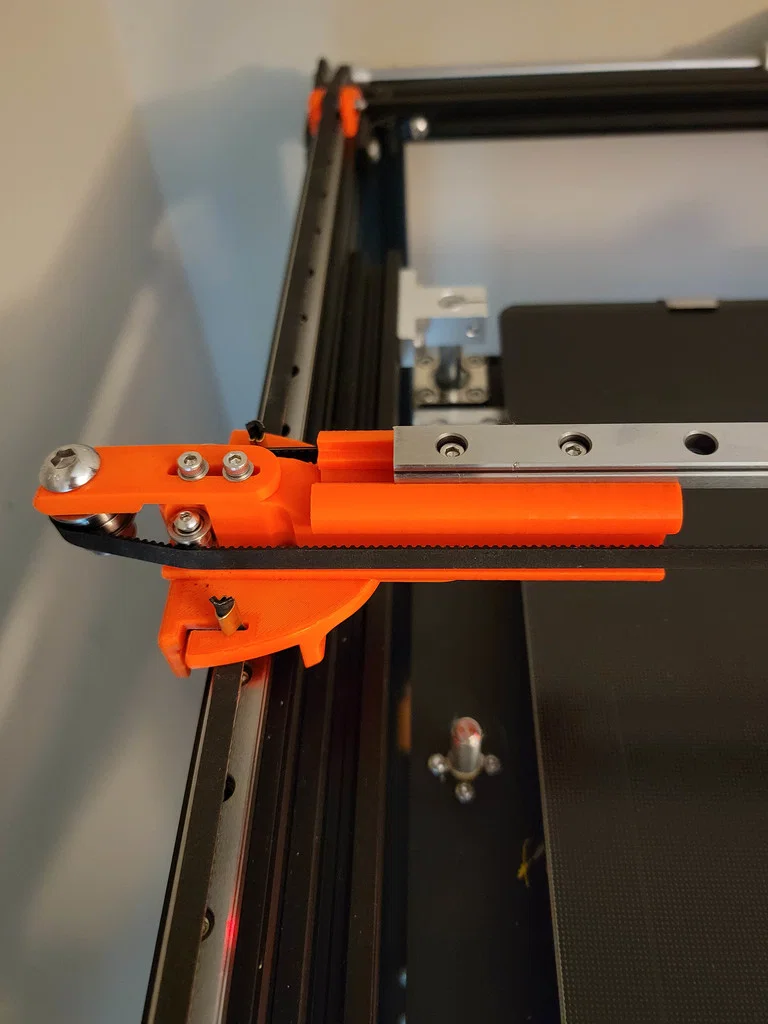

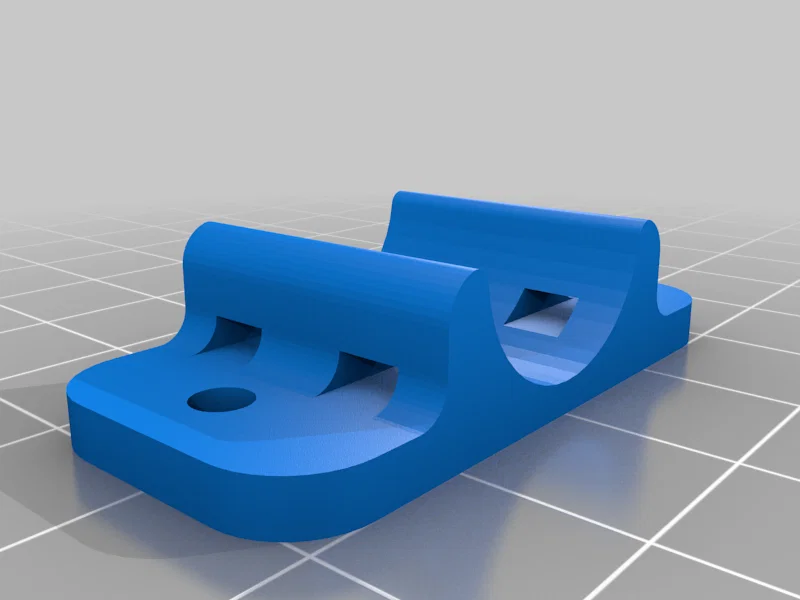

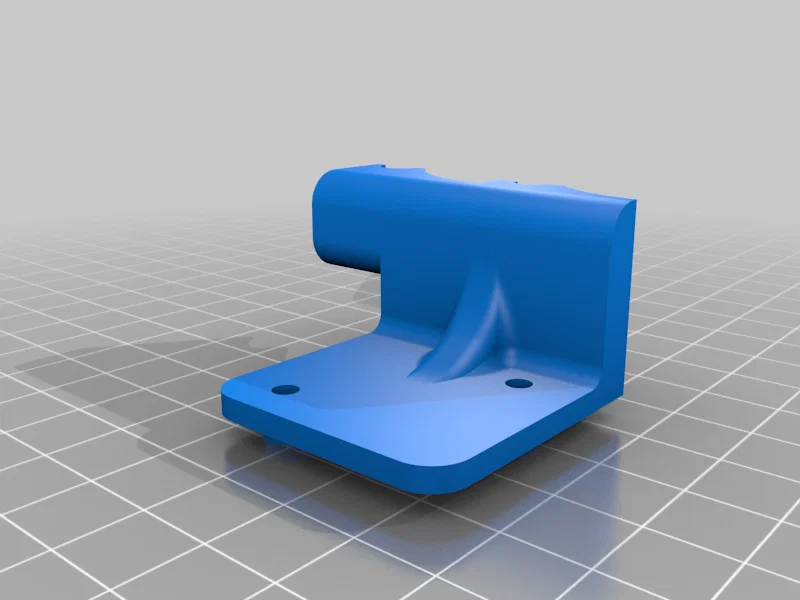

• Thêm pully bracket phiên bản cập nhật, hy vọng cứng hơn và không bị cong khi căng dây.

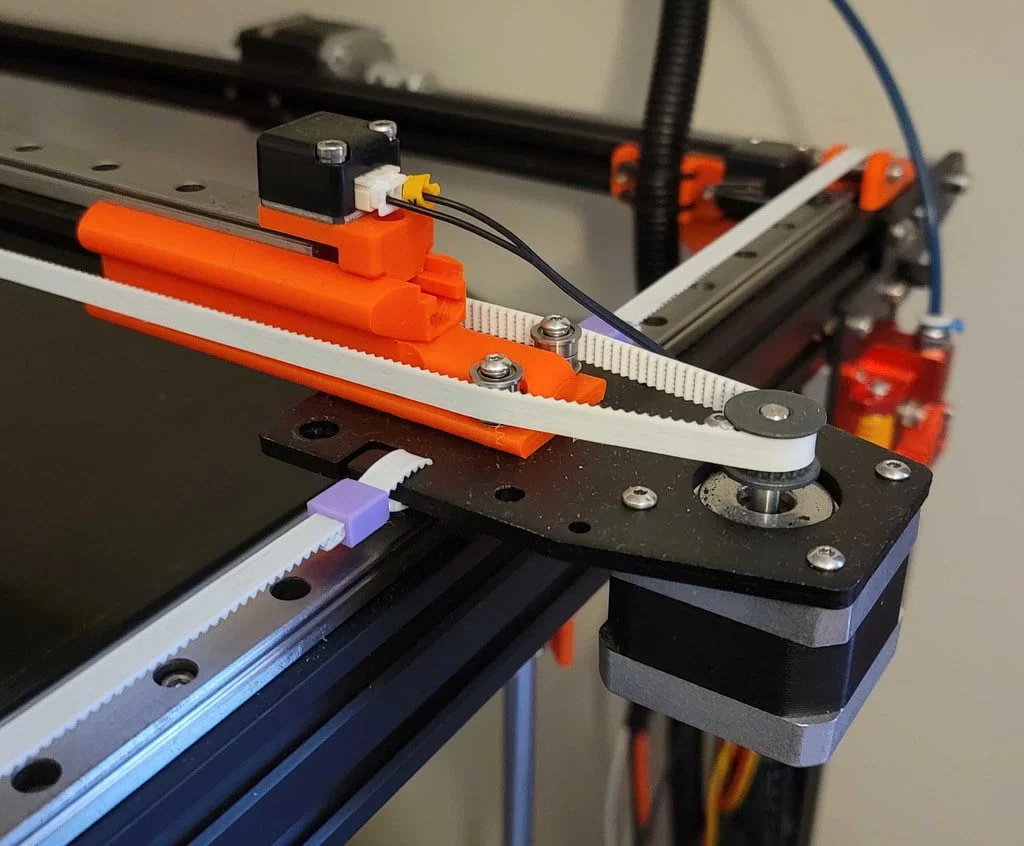

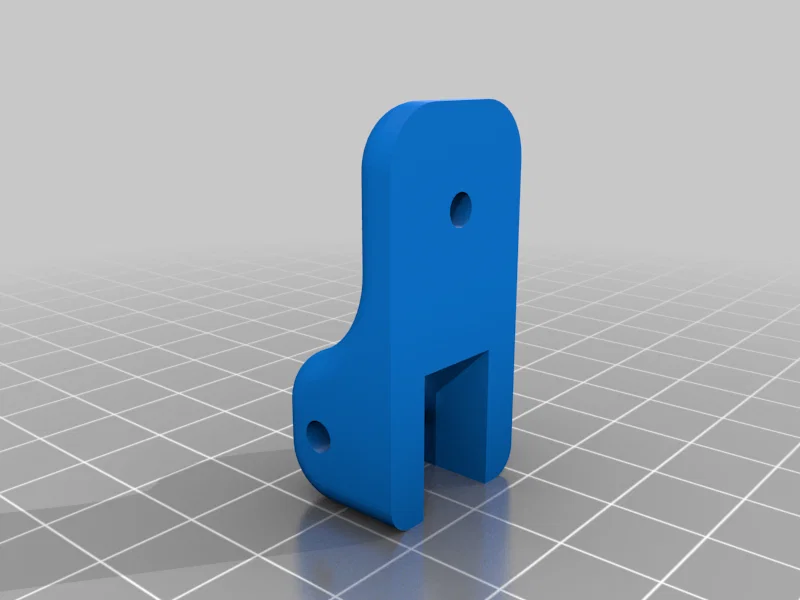

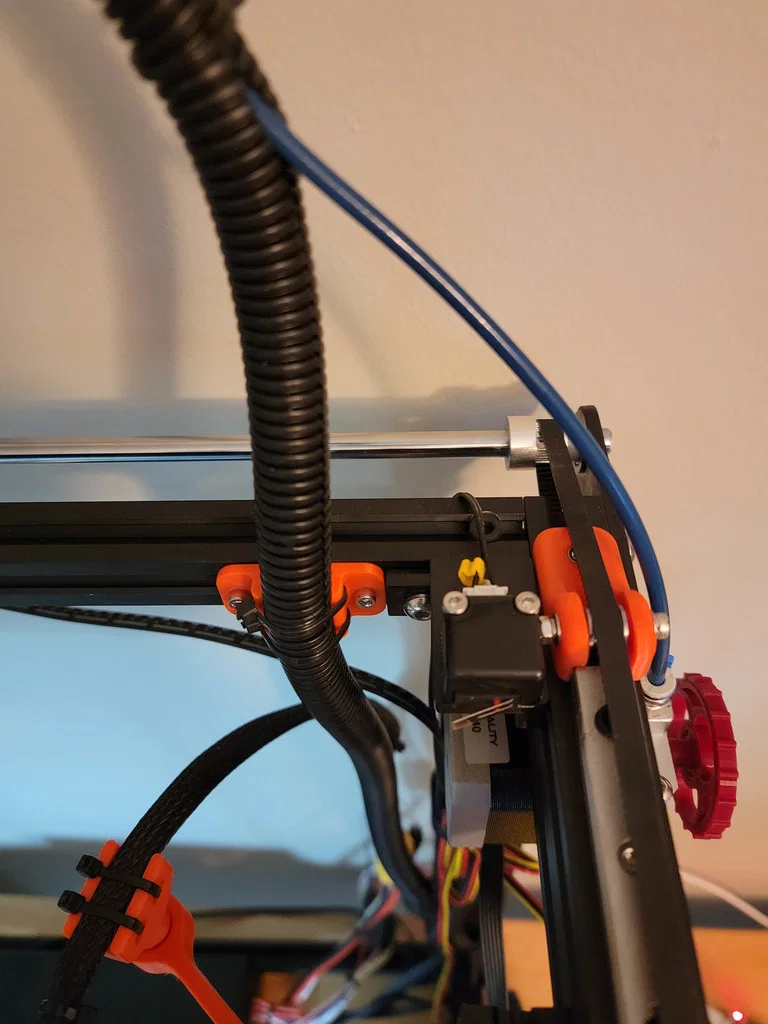

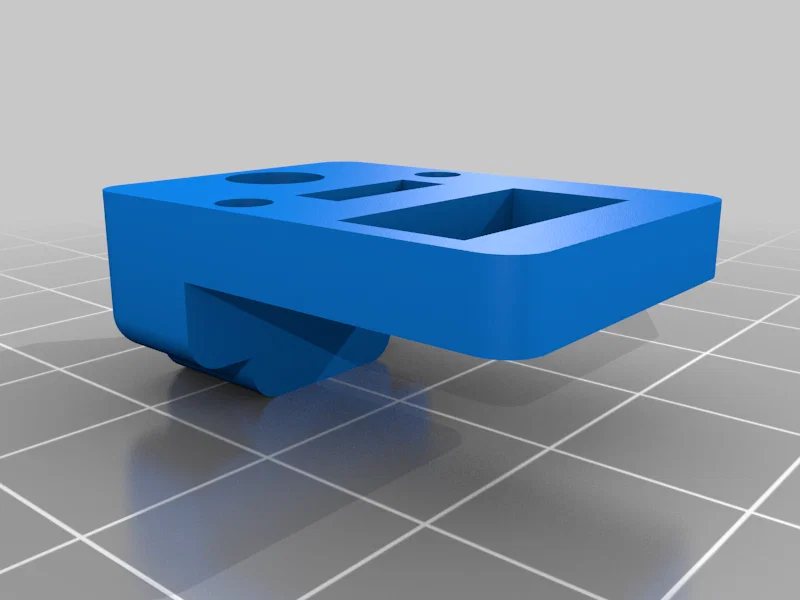

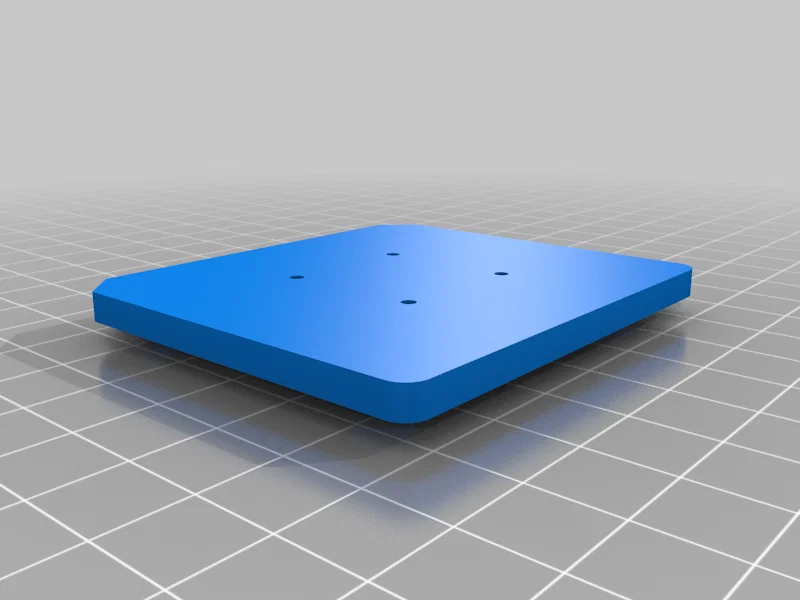

• Thêm một trigger plate nhỏ nếu bạn quyết định dùng lại tấm kim loại zin cho motor để nó gạt vào limit switch. Thiết kế cho ốc và tán 3mm.

Print Settings

Printer Brand:

Creality

Printer:

Ender 5

Rafts:

No

Supports:

No

Resolution:

.2

Infill:

20-30

Filament: Any PLA+

Any

Category: 3D Printer Parts
