Giải pháp drybox từ hộp ngũ cốc Plastic House (có roller chỉnh được)

Ngoài kia có khá nhiều giải pháp drybox kiểu “cereal box”, nhưng mình thấy chúng còn thiếu sót vì vài lý do — chủ yếu là các cuộn Jessie mà mình hay dùng bị quá bề ngang nên không nhét vừa. Vì vậy mình muốn thiết kế một bộ có thể chỉnh được, và tốt nhất là in không cần supports để lắp ráp cho dễ.

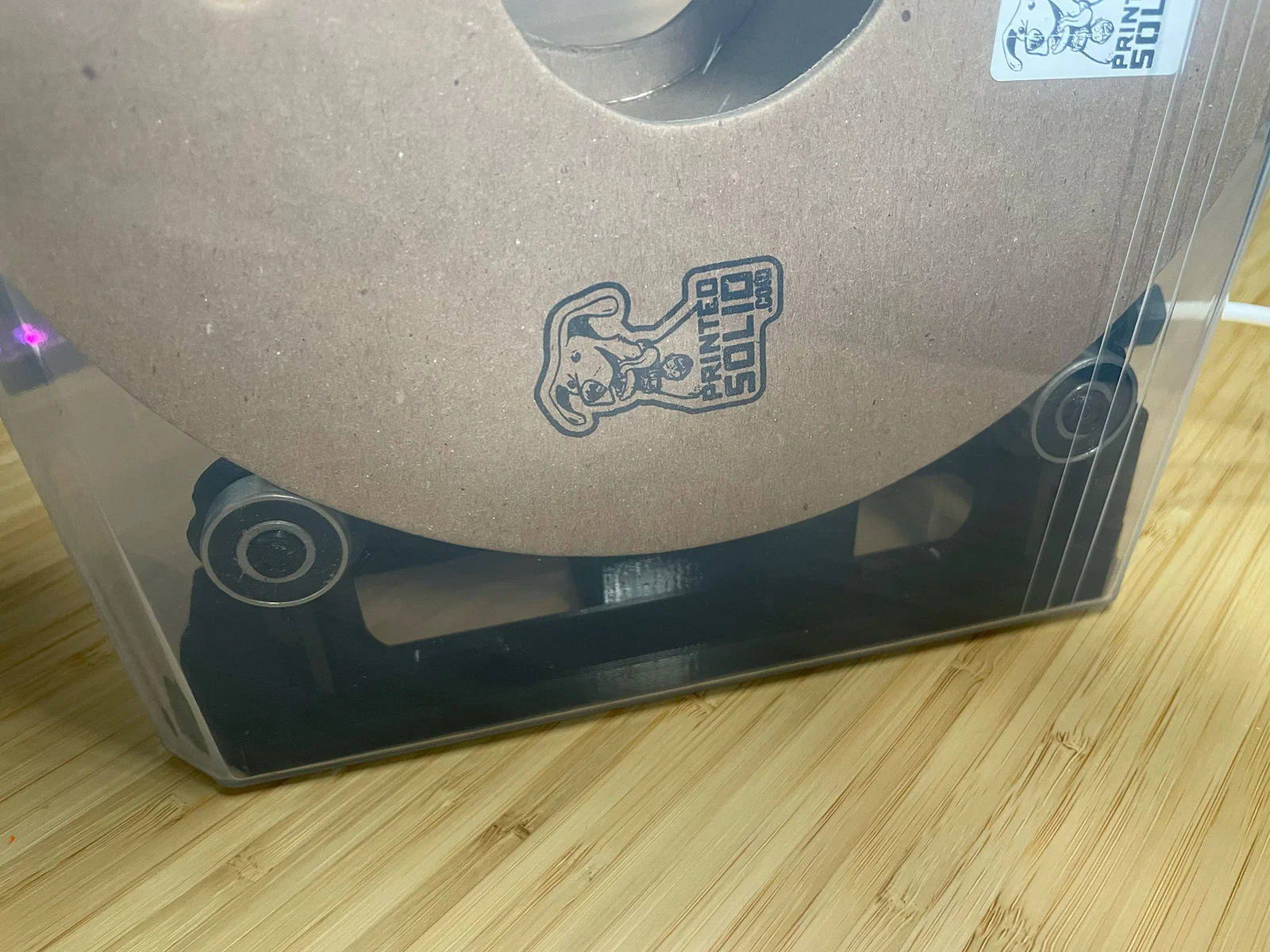

[Update] LƯU Ý: Printed Solid (hơi thất vọng) đã làm cuộn Jessie còn rộng hơn nữa và giờ thì hoàn toàn không vừa trong hộp Plastic House. Tuy vậy đa số cuộn khác chắc vẫn vừa.

Mình cũng tối ưu để tất cả đều vừa trên bed của MK4, và in dưới 4 tiếng!

Có nhiều phần như sau:

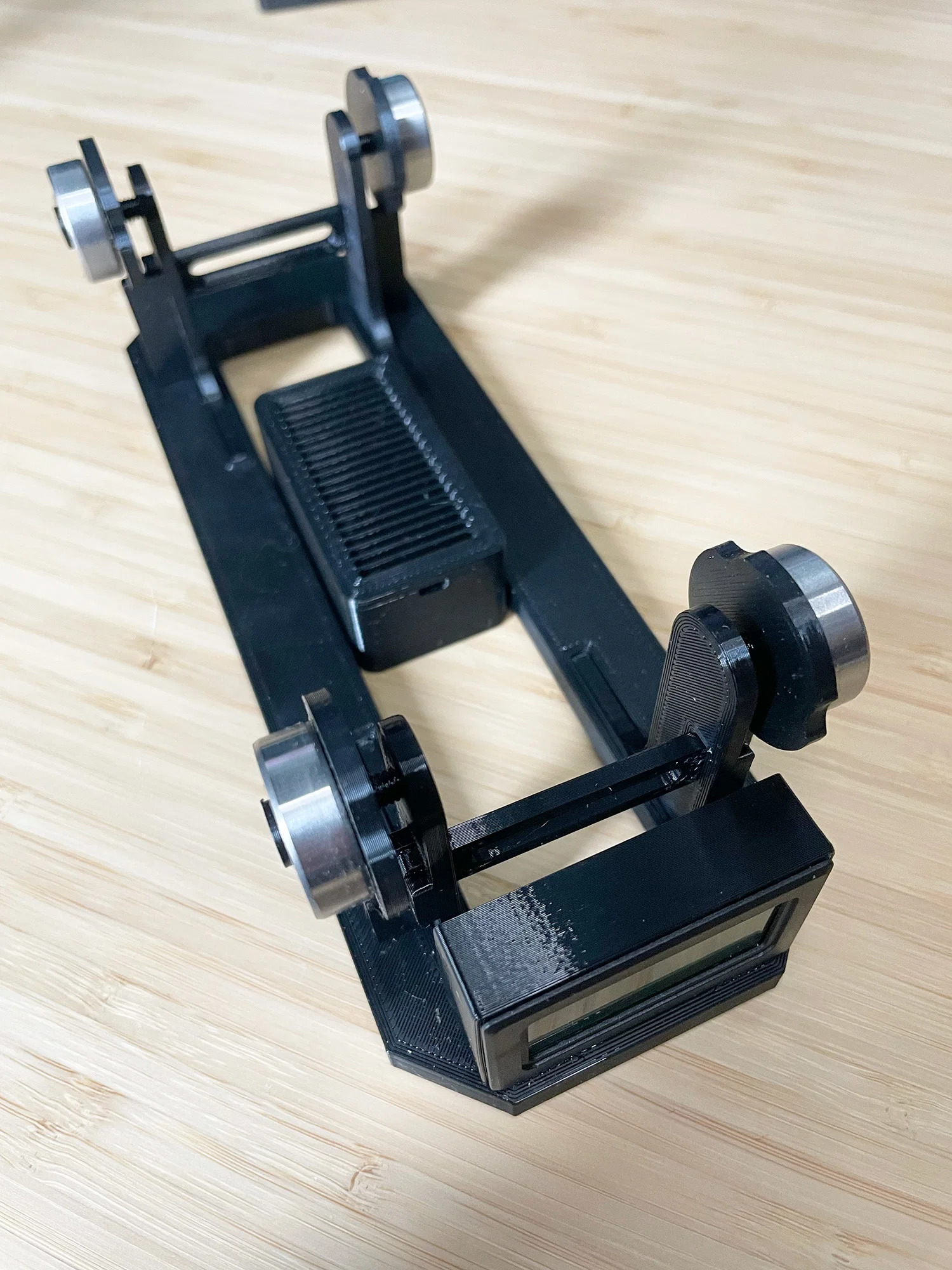

• base — đặt dưới đáy hộp và giữ các phần còn lại (in úp xuống)
• rollers — bearing sẽ bấm (snap) vào đây, cần 4 cái (in ở mặt phẳng)
• left và right roller supports — rollers sẽ vặn vào các phần này, cần 2 cái mỗi bên (in ở mặt phẳng)
• crossbar — giằng ngang để cố định roller supports, cần 2 cái (in ở mặt phẳng)
• hygrometer holder — giữ hygrometer vào base (tuỳ chọn) (in ở mặt trước)
• hose connector — giữ ống PTFE vào hộp, có ren M8
• hose connector nut — siết cố định hose connector vào hộp
• desiccant box — chứa hạt silica gel để giảm ẩm (tuỳ chọn)
• desiccant box lid — nắp cho hộp trên (tuỳ chọn) (in úp xuống)

Bạn cũng cần mua thêm vài món:

• Hộp Plastic House cereal boxes
• Ống PTFE (4mm OD)
• Bearing 8x22x7mm
• hygrometer (tuỳ chọn)

Mình đã thử in cả PLA lẫn PETG, đều ở layer height 0.2mm. Để chắc chắn hơn, bạn nên tăng số perimeters lên 4.

In xong thì lắp như sau:

1. Khoan một lỗ 8mm ở mặt trước hộp cereal box, cách đáy khoảng tầm 50mm.

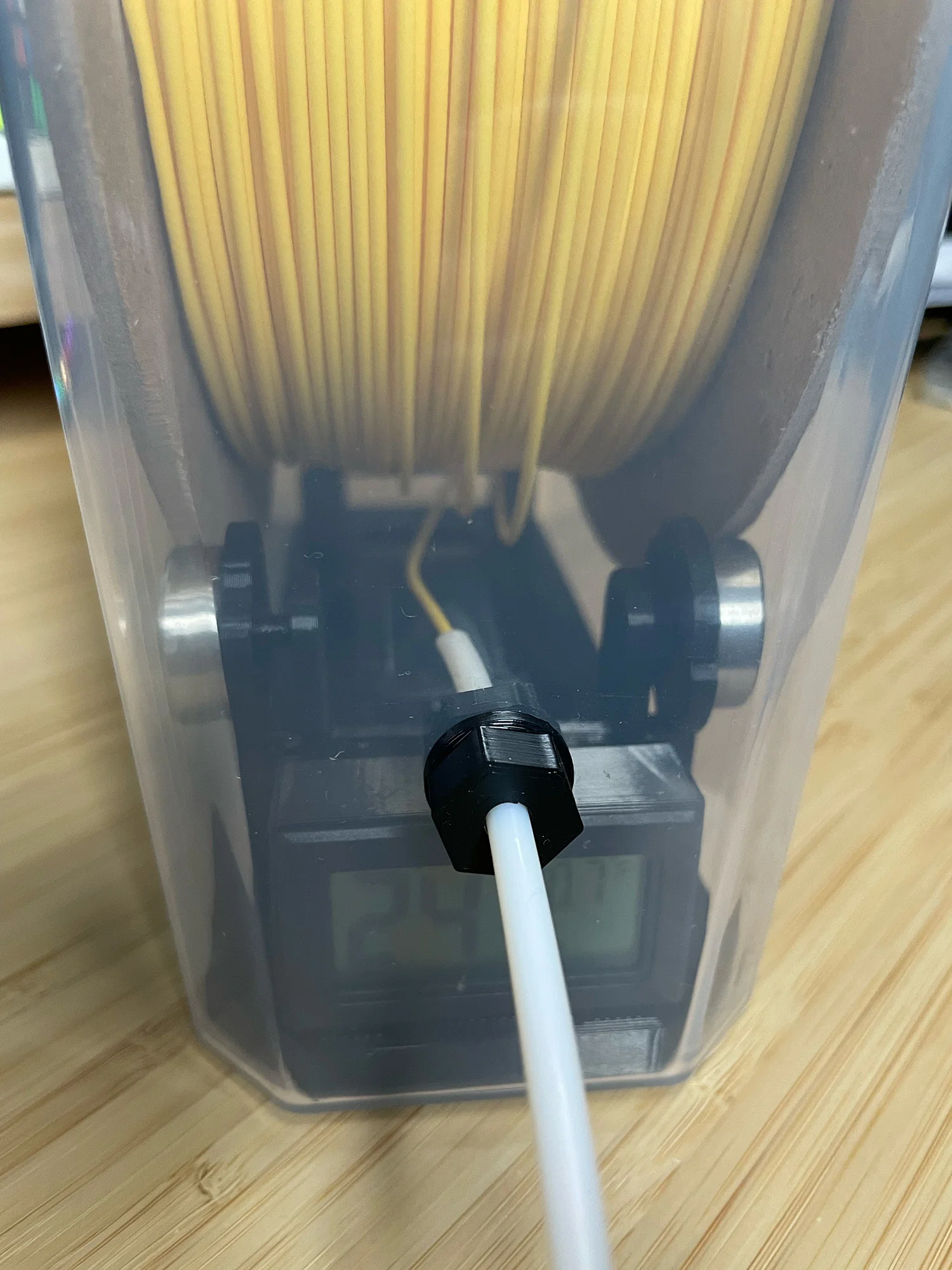

2. Đẩy hose connector từ ngoài vào, rồi siết bằng nut từ phía trong.
3. Lấy một roller holder bên trái hoặc bên phải, rồi đẩy crossbar vào rãnh gần giữa, từ phía đối diện với phần có ren. Gắn roller holder còn lại (hướng ngược lại so với cái đầu) vào đầu kia của crossbar, cũng để phần ren hướng ra ngoài.
4. Bấm bearings vào rollers, đẩy vào hết cỡ cho tới khi nghe “tách” một cái.
5. Vặn rollers vào các thanh ren (threaded rods) một cách cẩn thận, tránh vặn lệch ren (cross thread). Canh rollers đúng vị trí theo cuộn filament bạn định dùng.
6. Đẩy hygrometer vào holder từ mặt trước (phía có gờ).
7. Đẩy cụm hygrometer + holder vào khe trên base.
8. Đặt toàn bộ cụm vào trong hộp cereal box.
9. Đổ hạt silica gel vào desiccant box và bấm nắp vào đúng khớp.
10. Đặt desiccant box vào trong hộp, nằm giữa hai thanh rail hai bên của base.

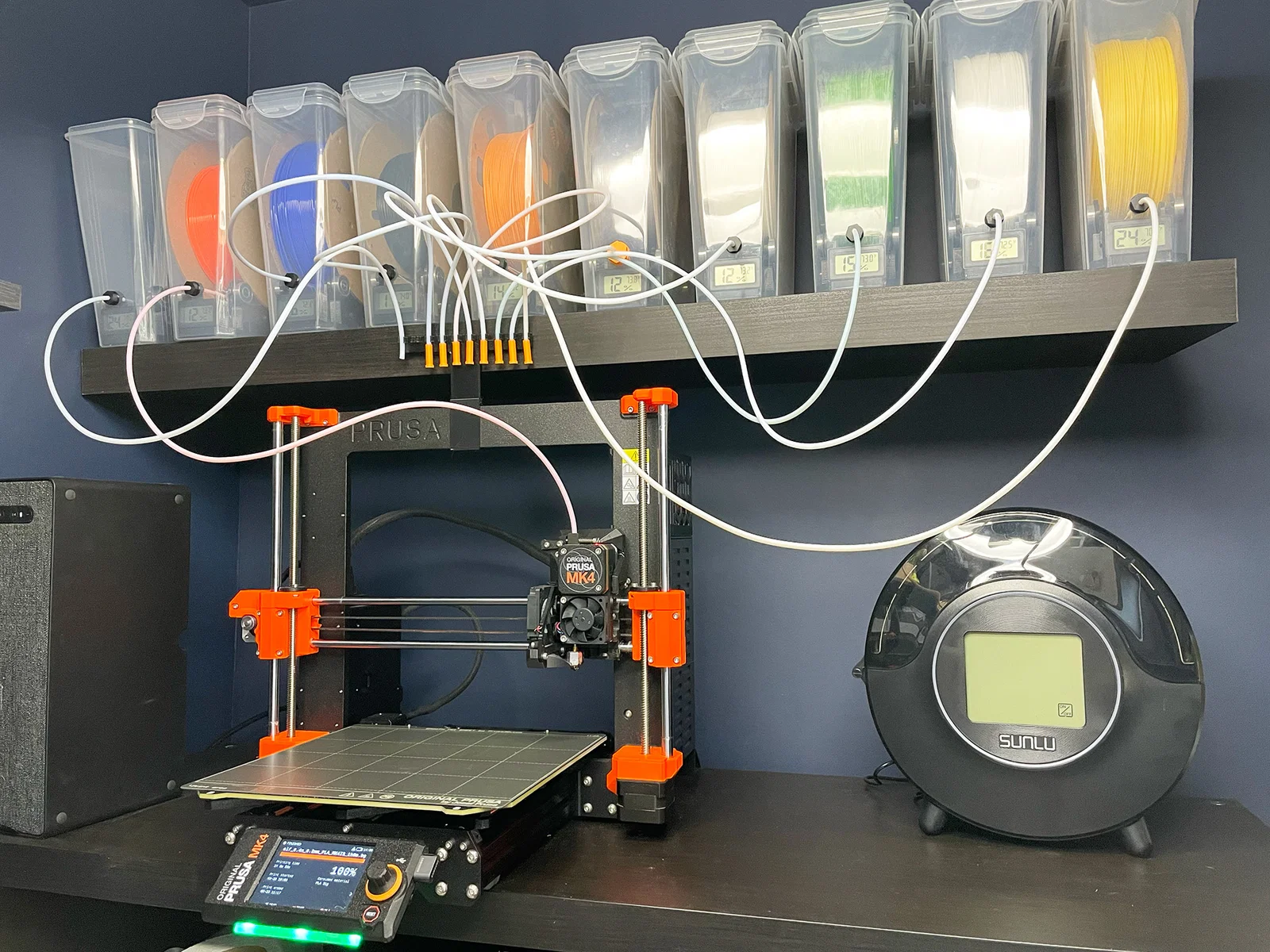

11. Cắt một đoạn ống PTFE vừa đủ để nối từ drybox tới máy in, nhớ chừa theo hành trình di chuyển của đầu in.
12. Đẩy ống PTFE vào hose connector.
13. Lấy một cuộn filament và luồn qua ống PTFE từ phía trong hộp. Khi filament ra tới đầu kia của ống, đặt cuộn lên các rollers.
14. Đóng kín hộp lại.
15. In thêm một cái nắp chụp cho đầu ống — mình thích mẫu này.
