Khay Gridfinity xếp chồng đa năng cho mũi khoan nhiều kích cỡ

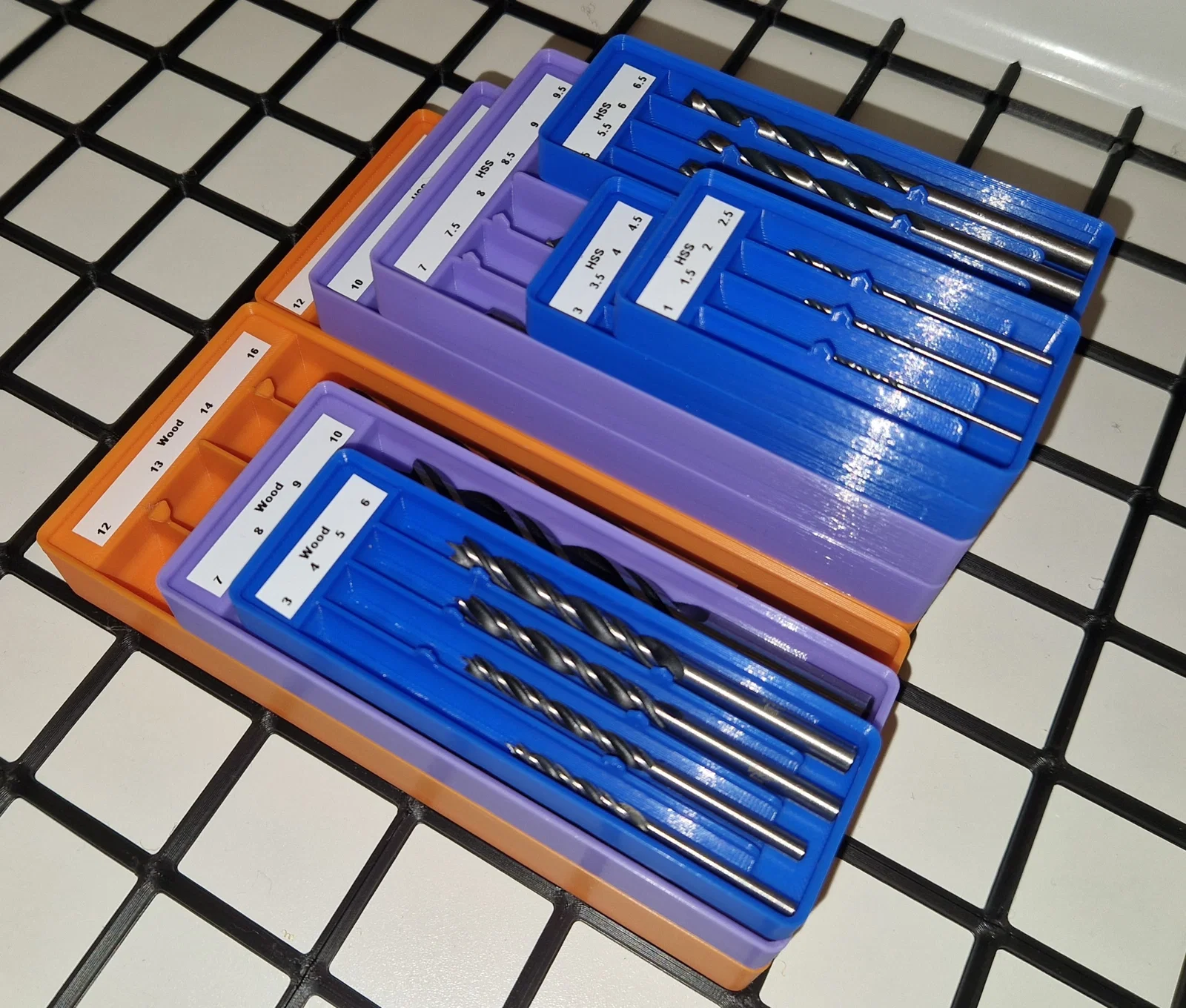

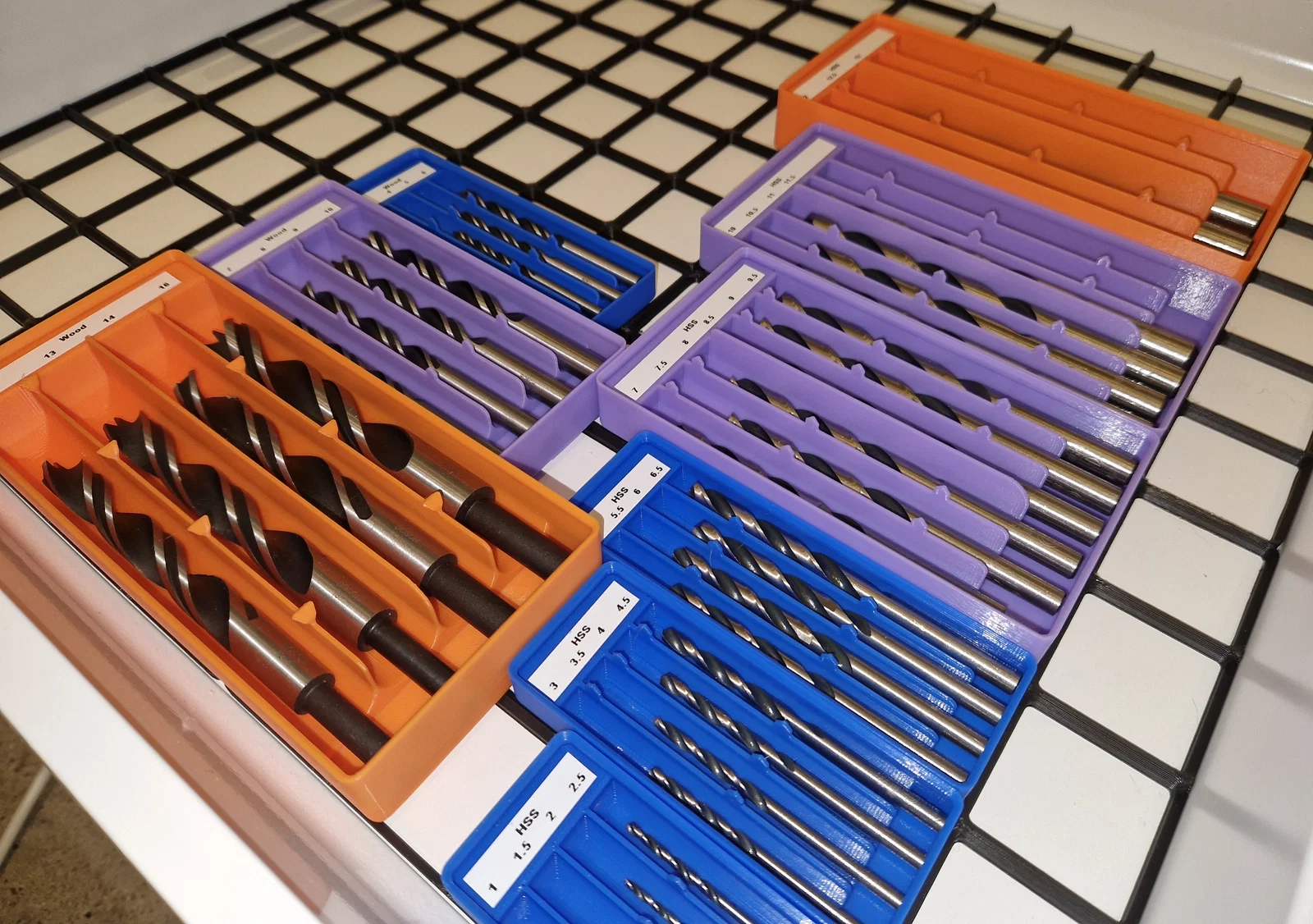

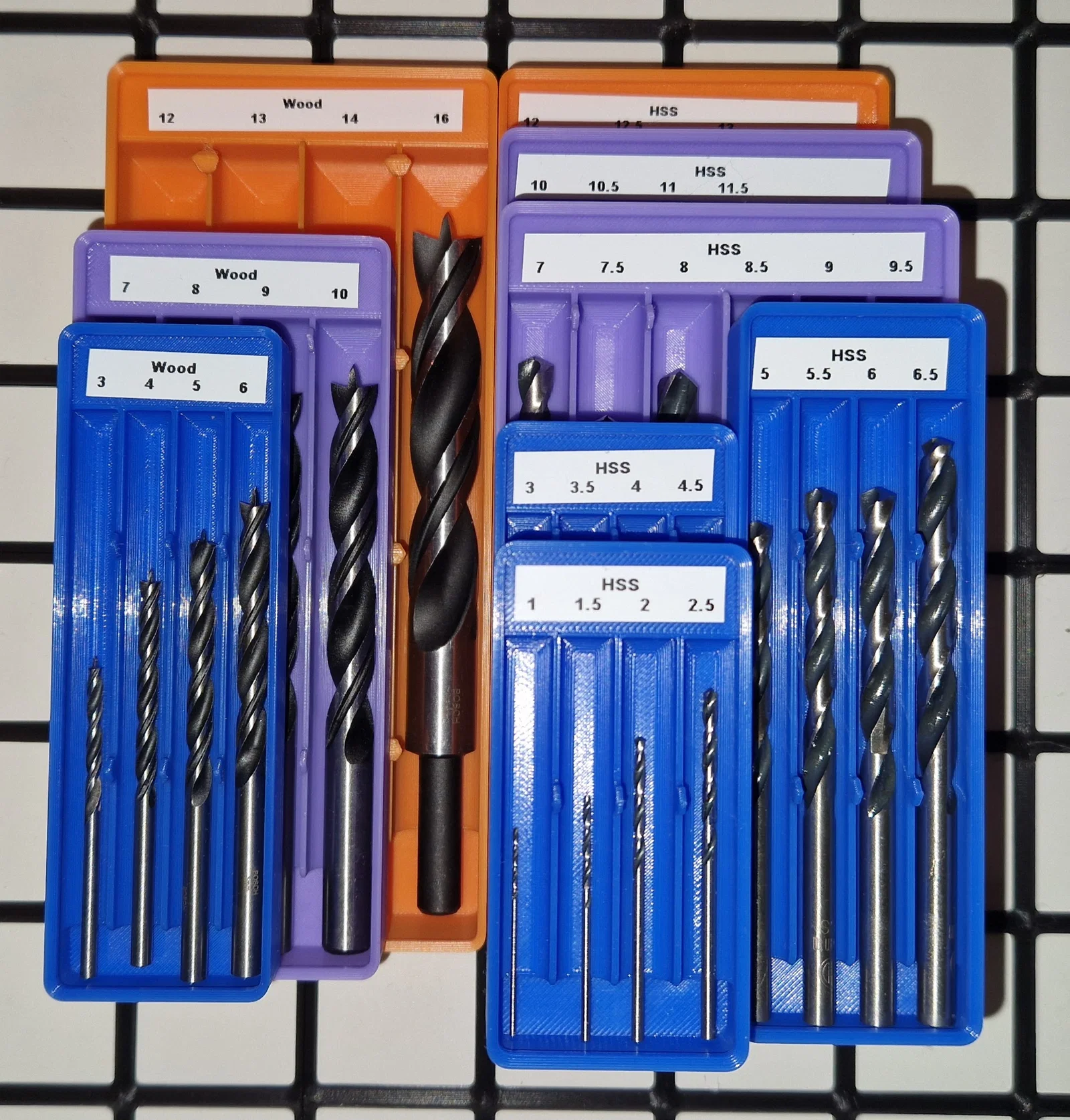

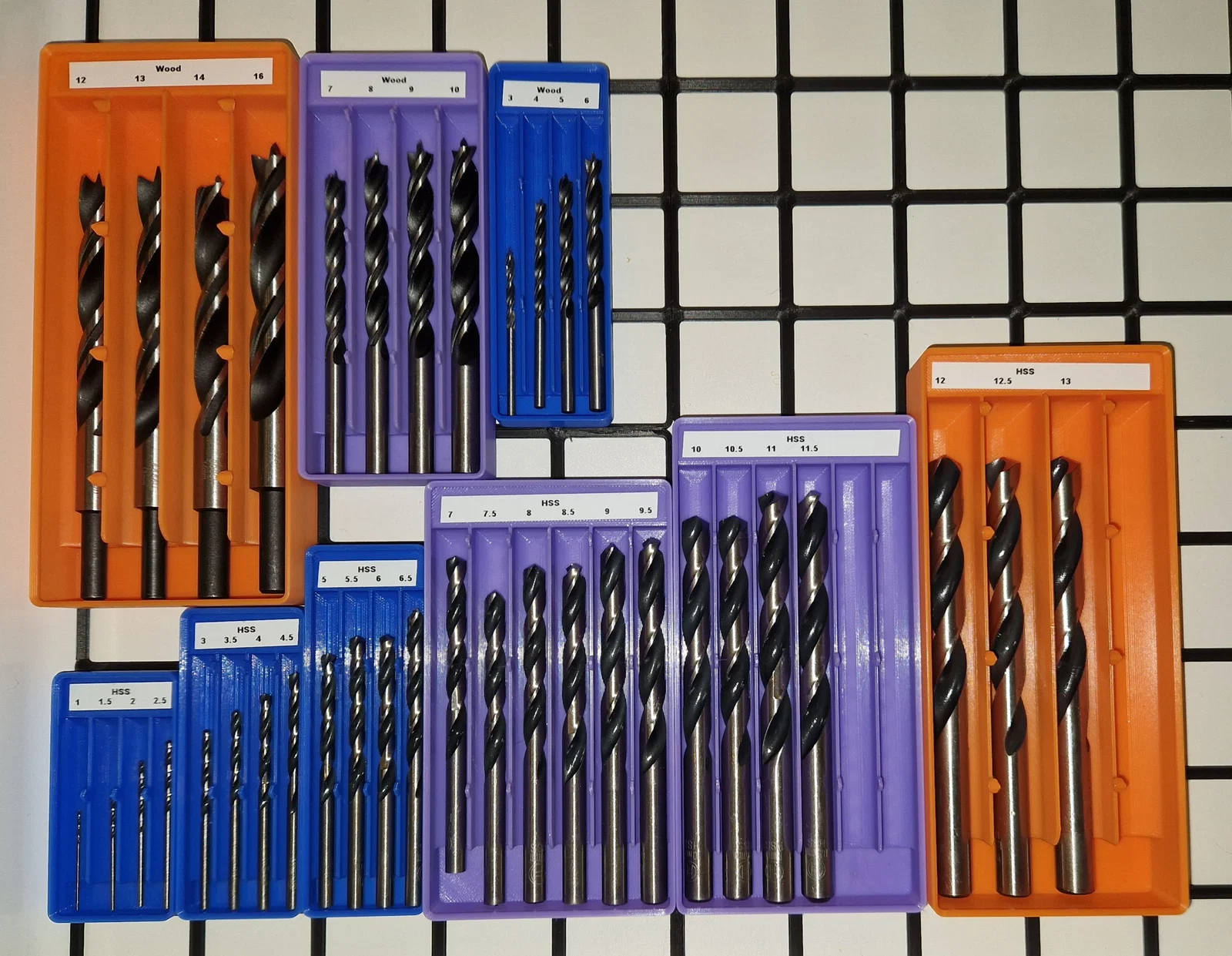

Khay (bin) Gridfinity cho mũi khoan. Có nhiều chiều cao và chiều dài khác nhau để bạn in đúng cái mình cần, tùy theo bộ mũi khoan bạn đang có. Thiết kế này không giả định bạn có đủ mũi mỗi 1 mm, hay mỗi 0,25 mm, hay theo hệ inch (imperial). Đa số mỗi khay chứa 4 mũi khoan, dù một số mẫu chứa 6. Khay được thiết kế để khi xếp chồng lên nhau thì (trong khả năng cao nhất) khay phía trên sẽ không bị trượt (có một trường hợp ngoại lệ).

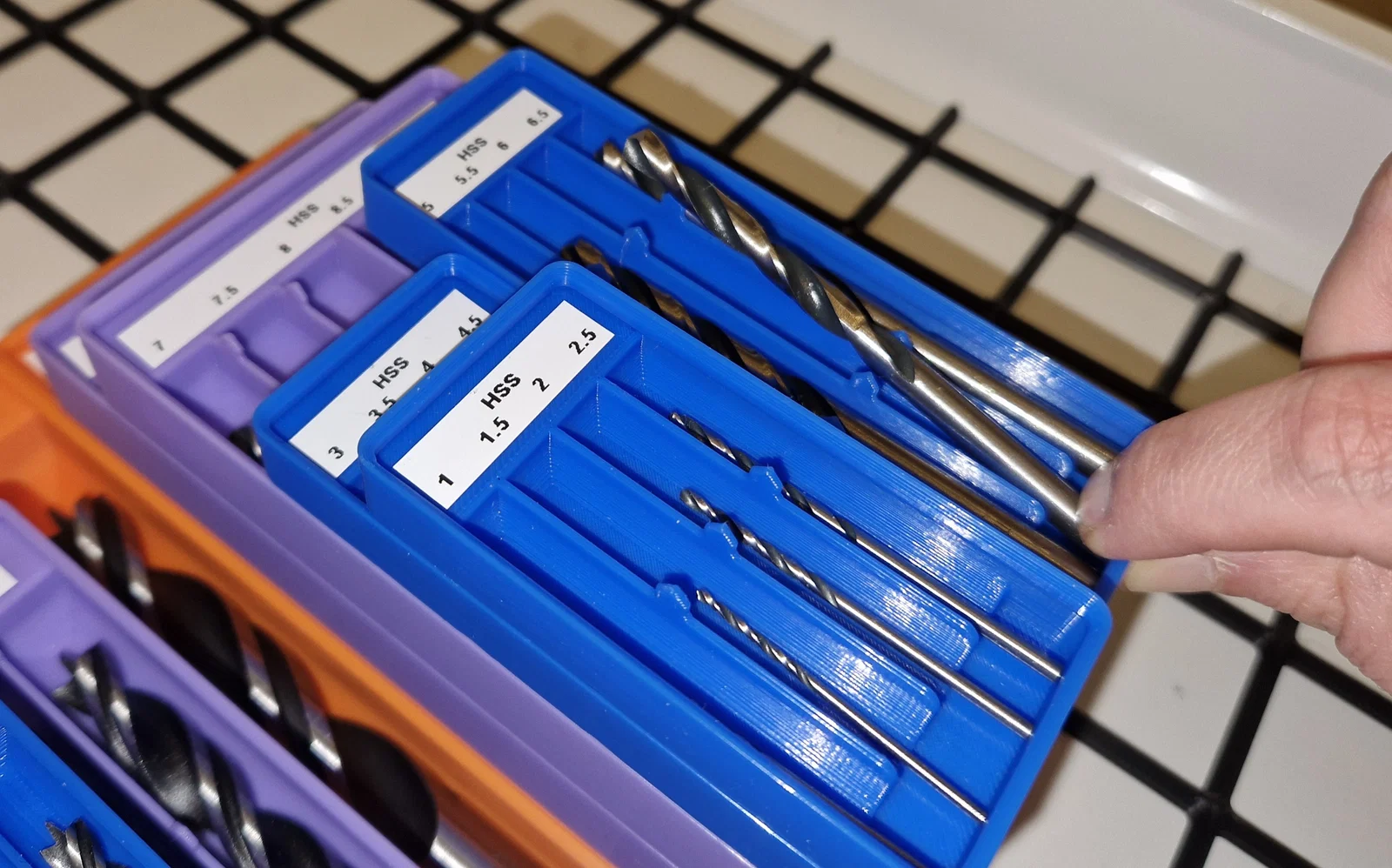

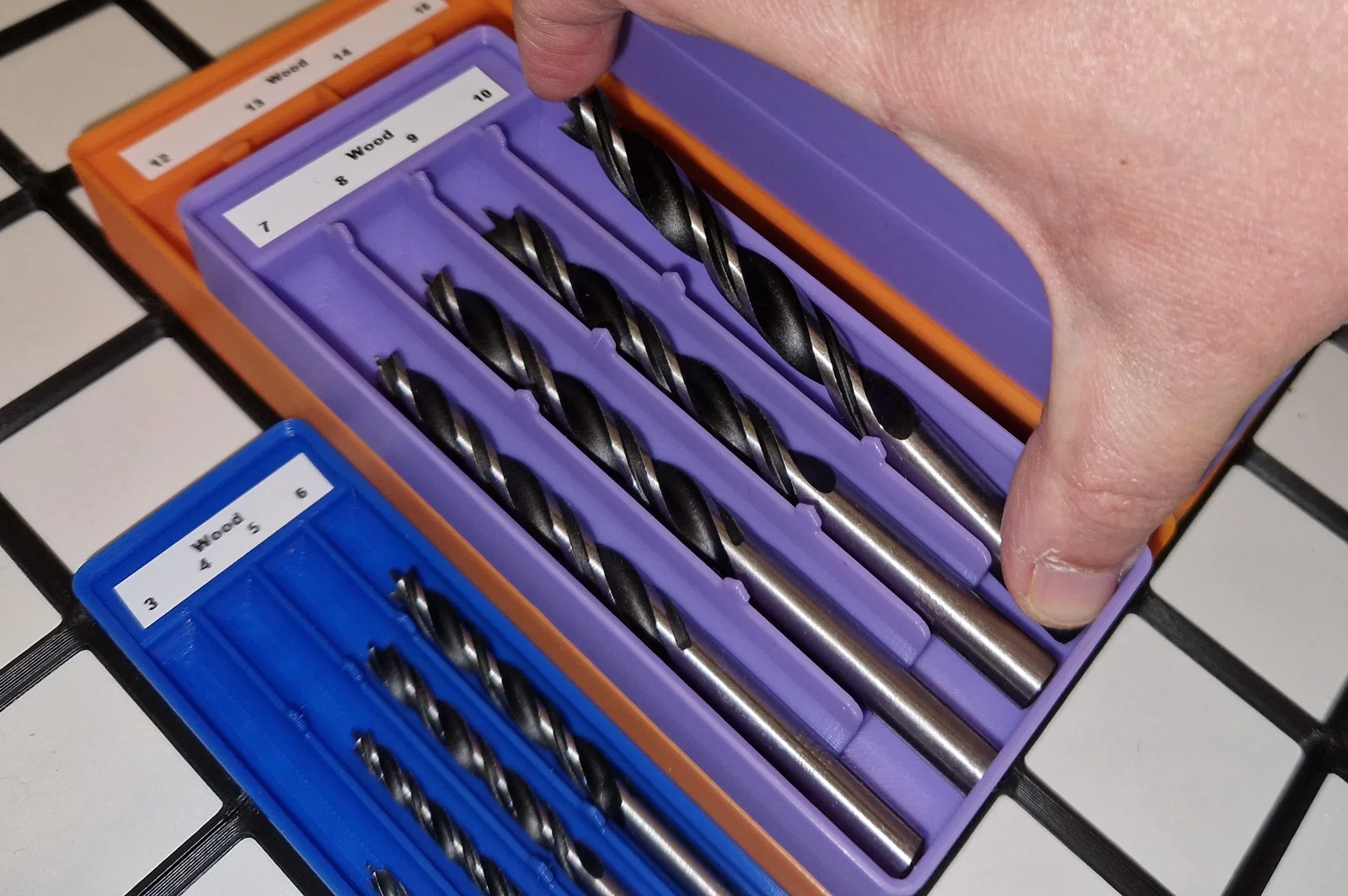

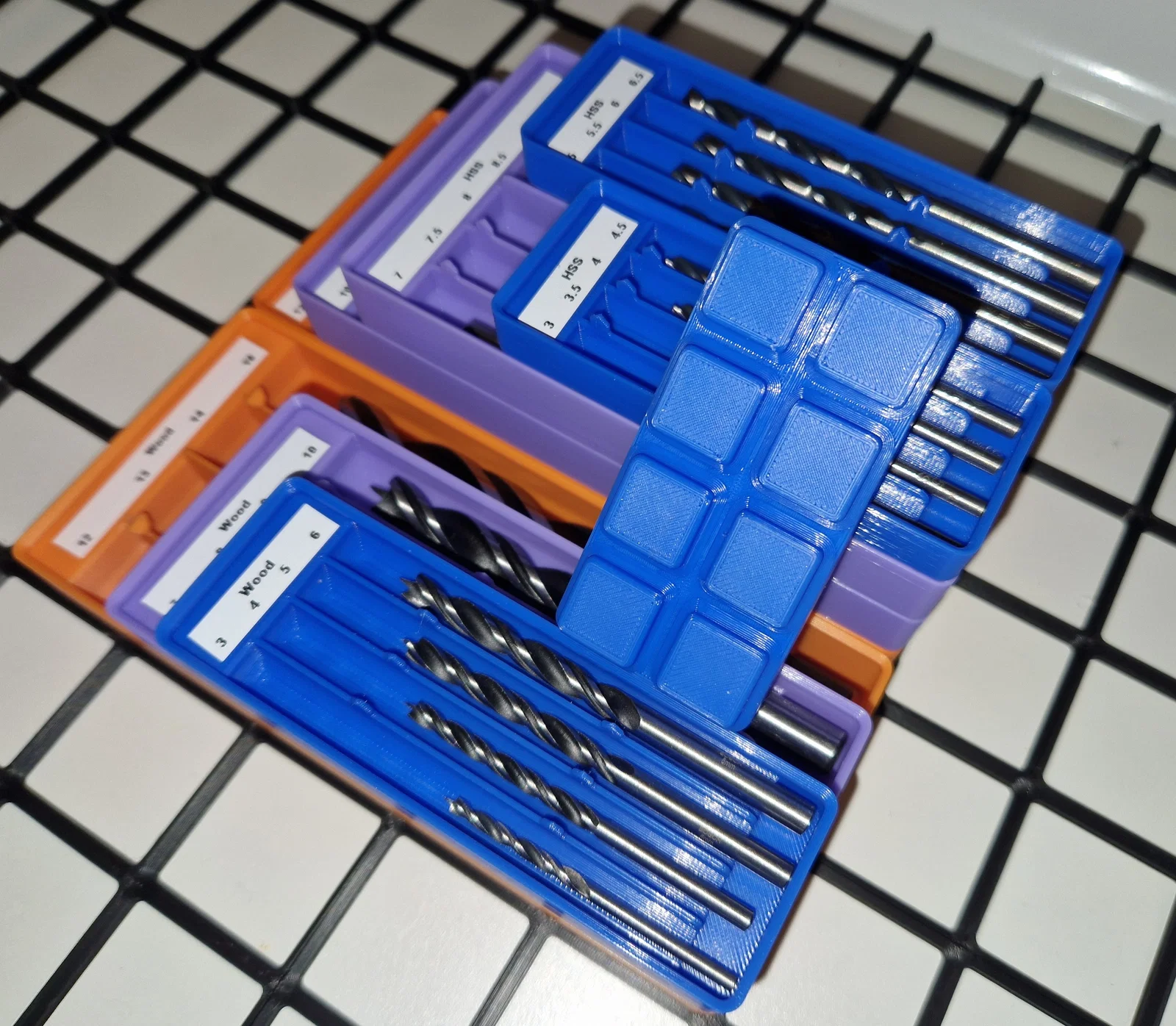

Phía đáy mỗi khay có một khoang rỗng để bạn đẩy mũi khoan xuống; lúc đó đầu kia sẽ bật/nghiêng lên, giúp lấy đúng mũi bạn muốn dễ hơn.

Tên file theo quy ước: hiển thị chiều cao trước (theo đơn vị 7mm), sau đó là width và depth theo đơn vị Gridfinity 42mm, và cuối cùng là số lượng mũi khoan chứa được. Có các số thập phân của Gridfinity vì bộ này dùng đế half-pitch. Tương thích hoàn toàn với Gridfinity tiêu chuẩn, chỉ là bạn linh hoạt hơn khi sắp xếp/di chuyển.

Các file gồm có:

• Gridfinity Bin for Drill Bits - h2xw1.0xd2.0 - 4 drill bits
  • Đường kính tối đa: 8mm
  • Chiều dài tối đa: 60mm
• Gridfinity Bin for Drill Bits - h2xw1.0xd2.5 - 4 drill bits
  • Đường kính tối đa: 8mm
  • Chiều dài tối đa: 80mm
• Gridfinity Bin for Drill Bits - h2xw1.0xd3.0 - 4 drill bits
  • Đường kính tối đa: 8mm
  • Chiều dài tối đa: 105mm
• Gridfinity Bin for Drill Bits - h3xw1.5xd3.5 - 4 drill bits
  • Đường kính tối đa: 13mm
  • Chiều dài tối đa: 120mm
• Gridfinity Bin for Drill Bits - h3xw2.0xd3.5 - 6 drill bits
  • Đường kính tối đa: 12mm
  • Chiều dài tối đa: 120mm
• Gridfinity Bin for Drill Bits - h3xw2.0xd4.0 - 6 drill bits
  • Đường kính tối đa: 12mm
  • Chiều dài tối đa: 140mm
• Gridfinity Bin for Drill Bits - h3xw2.0xd4.5 - 6 drill bits
  • Đường kính tối đa: 12mm
  • Chiều dài tối đa: 165mm
• Gridfinity Bin for Drill Bits - h4xw2.0xd3.0 - 4 drill bits
  • Đường kính tối đa: 19mm
  • Chiều dài tối đa: 105mm
• Gridfinity Bin for Drill Bits - h4xw2.0xd3.5 - 4 drill bits
  • Đường kính tối đa: 19mm
  • Chiều dài tối đa: 120mm
• Gridfinity Bin for Drill Bits - h4xw2.0xd4.0 - 4 drill bits
  • Đường kính tối đa: 19mm
  • Chiều dài tối đa: 140mm
• Gridfinity Bin for Drill Bits - h4xw2.0xd4.5 - 4 drill bits
  • Đường kính tối đa: 19mm
  • Chiều dài tối đa: 165mm
• Gridfinity Bin for Drill Bits - h4xw2.5xd4.5 - 4 drill bits
  • Đường kính tối đa: 24mm
  • Chiều dài tối đa: 165mm

Có kèm file nguồn Fusion 360.

Nếu bạn cần kích thước khác, cứ cho mình biết, mình sẽ làm thêm.
