Rack Micro ATX và bảng kích thước lỗ (Micro ATX rack and measurements)

Tác giả Coat

Lượt tải
1.044
Lượt thích
63
Lượt coi
3.274
Bản remix
1

File 6 4 MB

  • Micro_ATX_MM_1777064711.dxfDXF · 7,2 KB
  • Micro_ATX_Inch_1777064712.dxfDXF · 7,2 KB
  • Micro-ATX_rack1_1777064712.stlSTL · 3,3 MB
  • Micro-ATX_plain_1777064714.stlSTL · 640,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

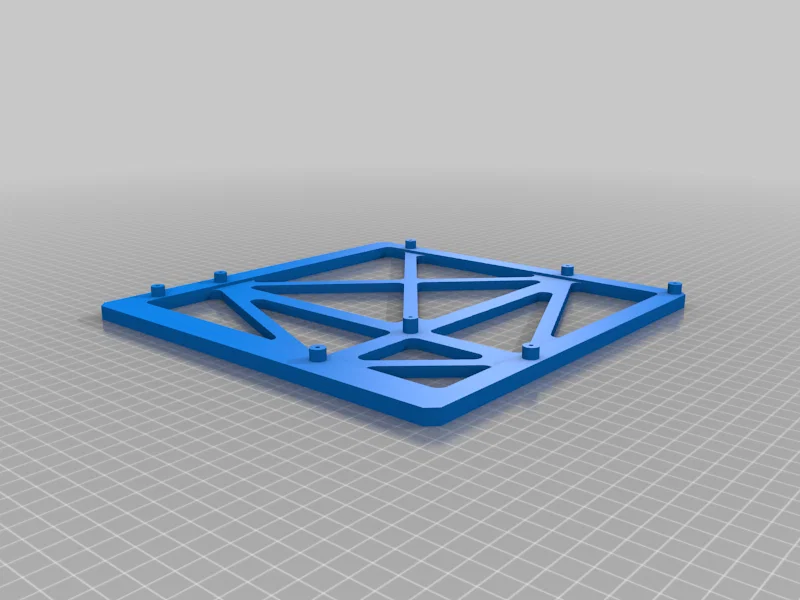

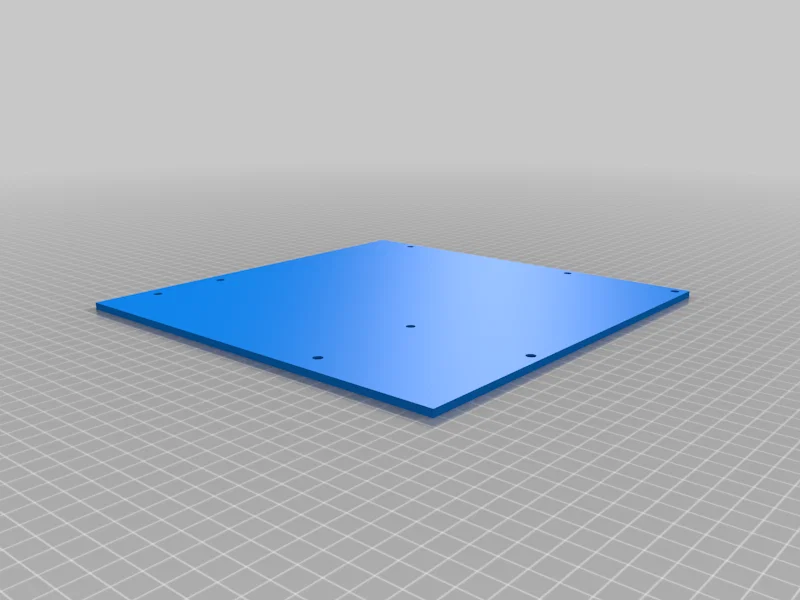

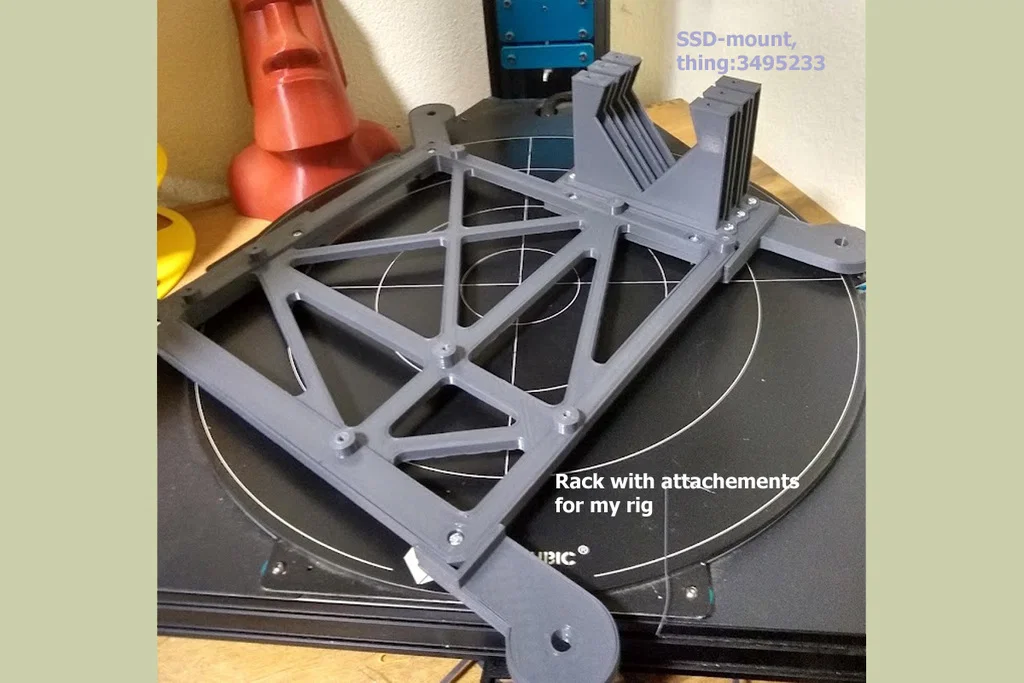

Một cái rack để gắn bo mạch Micro-ATX.

Vừa khít với main Asus B550m của mình.

Do mình hơi khó tìm kích thước chính xác của các lỗ bắt vít, nên mình có kèm theo một bảng thông số và một file DXF chứa vị trí/các lỗ. Kích thước có cả đơn vị Inch và mm.

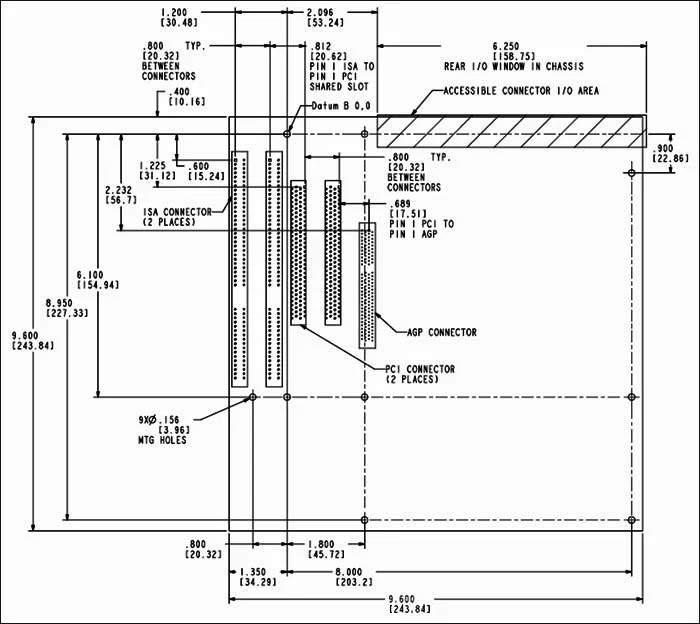

Các số đo này dựa trên thông số đo chính thức.

Chúc mod vui vẻ :)
