Thước Dẫn Hướng Khoan (mm & inch) – Drill Guide Ruler

Khoan lỗ theo đúng bước (pitch) chuẩn giờ trở nên dễ như ăn bánh...

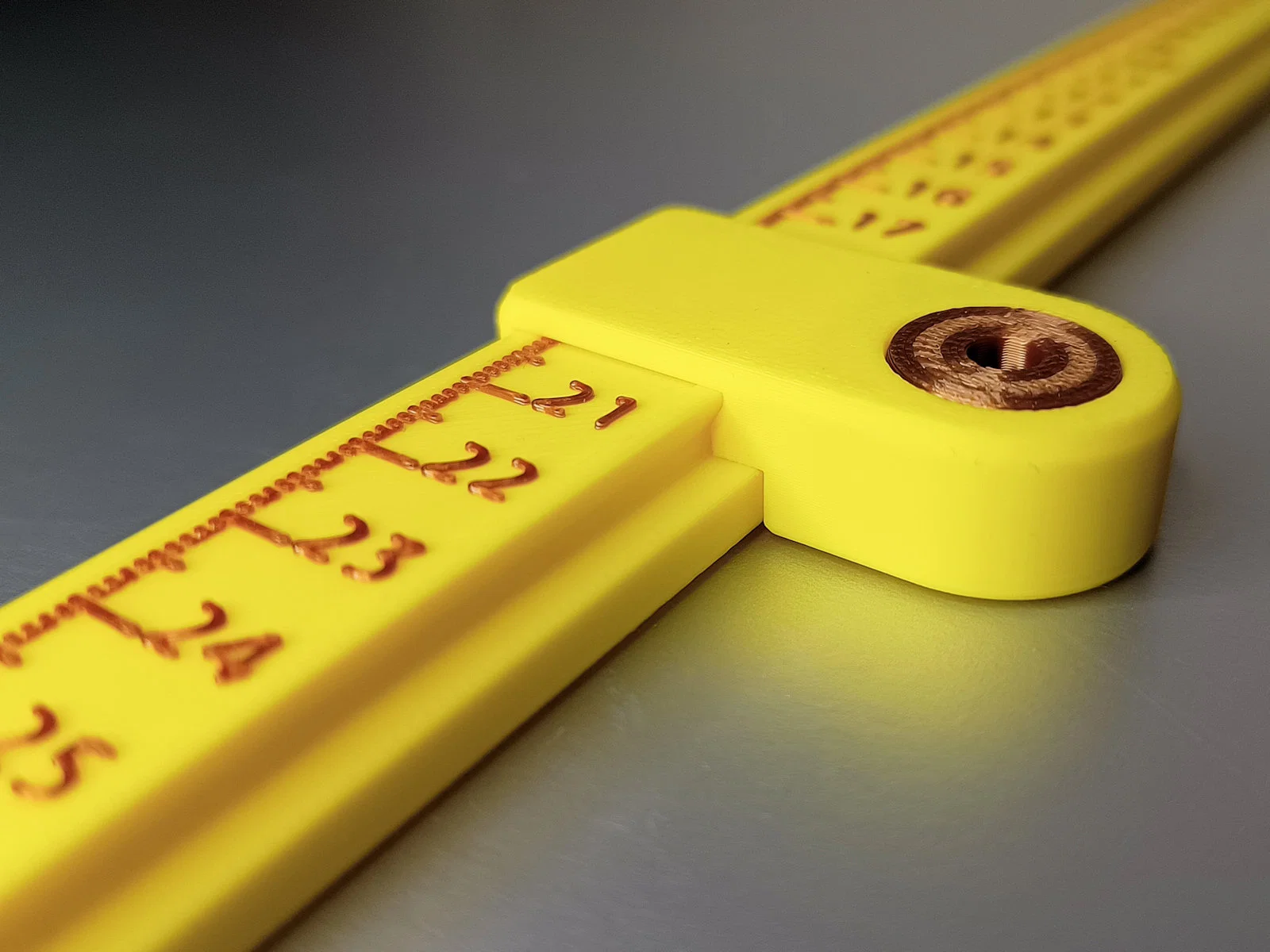

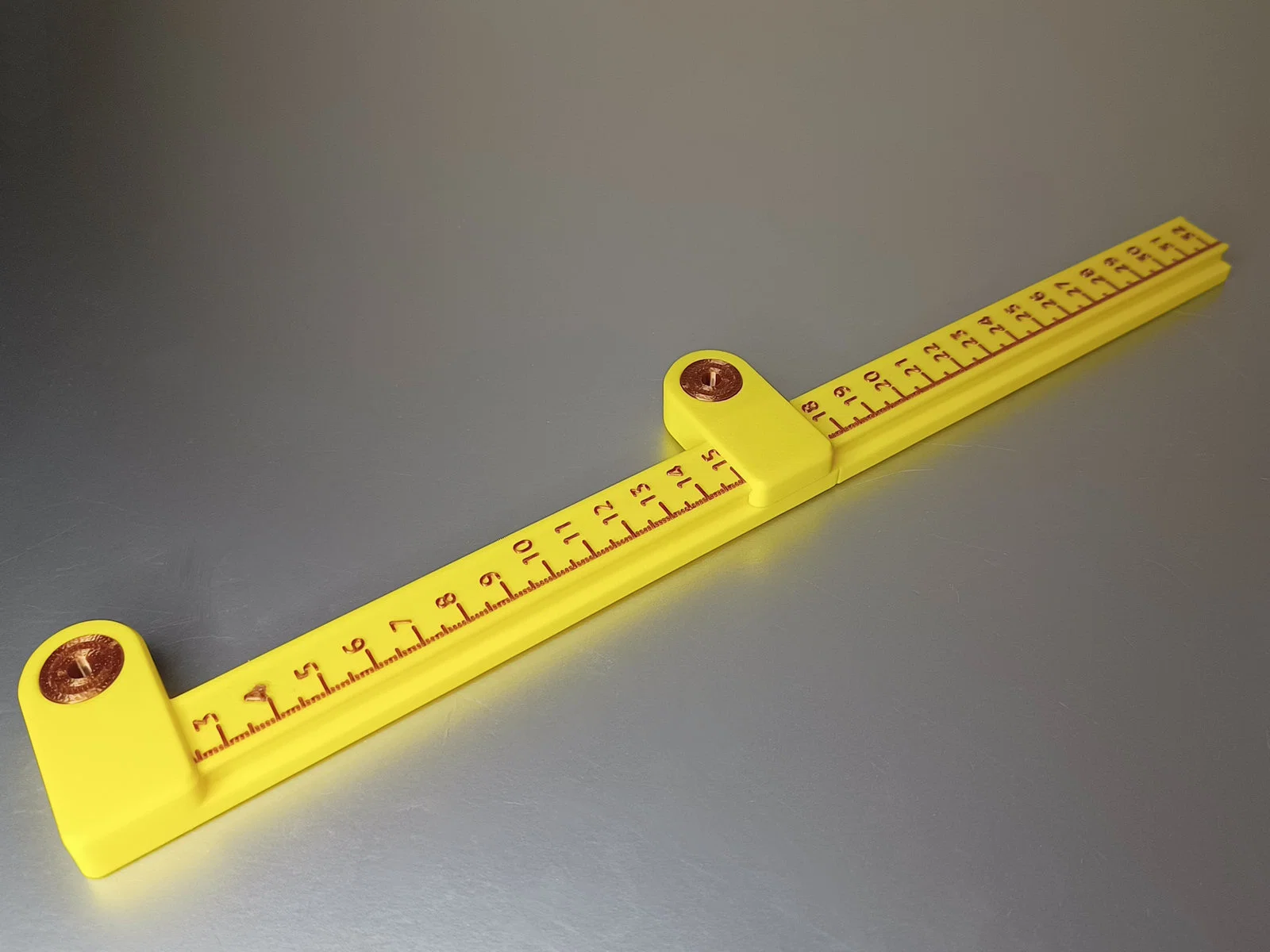

Khoan lỗ đầu tiên. Đặt một con vít hoặc mũi khoan lỏng vào lỗ vừa khoan, chỉnh khoảng cách mong muốn giữa các lỗ rồi khoan lỗ thứ hai theo thang mm (hoặc 1/16 inch) sao cho chính xác so với lỗ đầu. Mẹo: kê một thước thủy (spirit level) dưới cây thước, hoặc tốt hơn nữa là dán một level nhỏ dạng keo (xem ví dụ) trực tiếp lên thước.

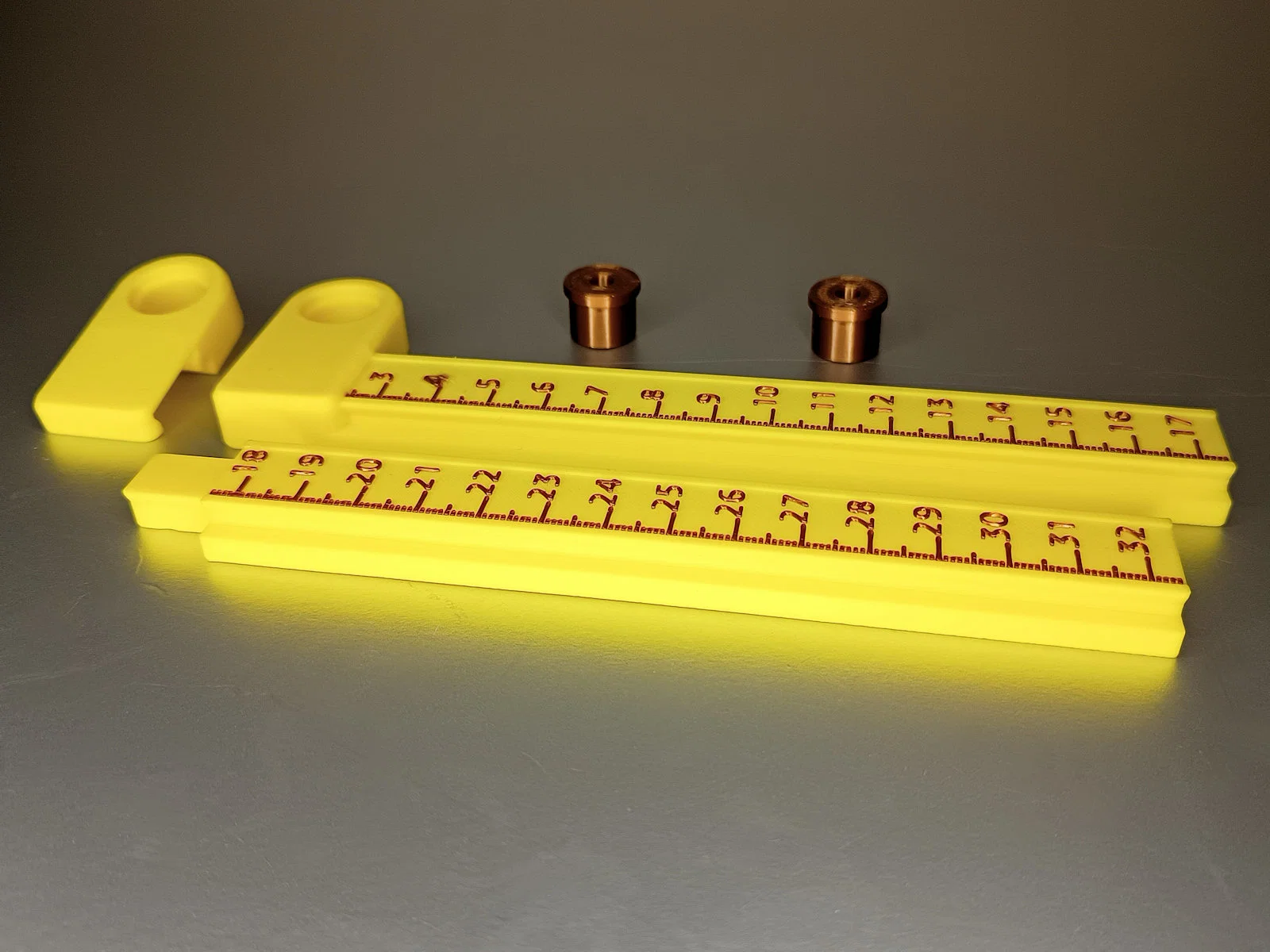

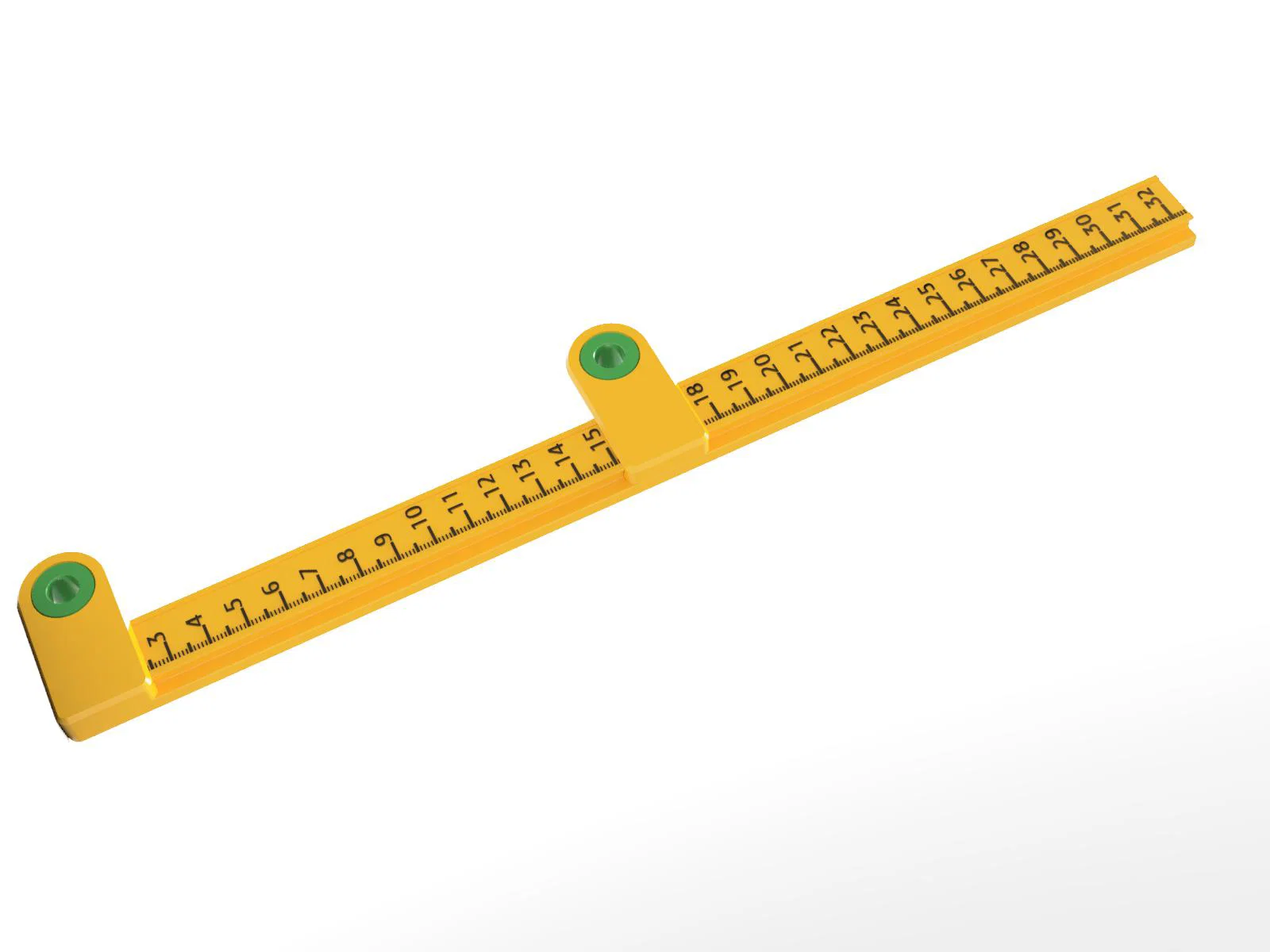

Phần đế dùng được tới 150mm / 6 inch. Bạn có thể nối dài tới 600mm / 24 inch bằng các Extension Rulers tự khóa (mỗi đoạn 150 mm/6 inch).

Tất cả chi tiết đều có thể in không cần support theo đúng hướng đặt trong các file STL.

Mình in với nozzle 0.4, layer height 0.2, 3–4 perimeters để chắc và 15% infill.

Mình đã thêm file STL cho các phần thước với phần khắc (engraving) tách riêng và cả bản liền khối.

• Cập nhật 11-11

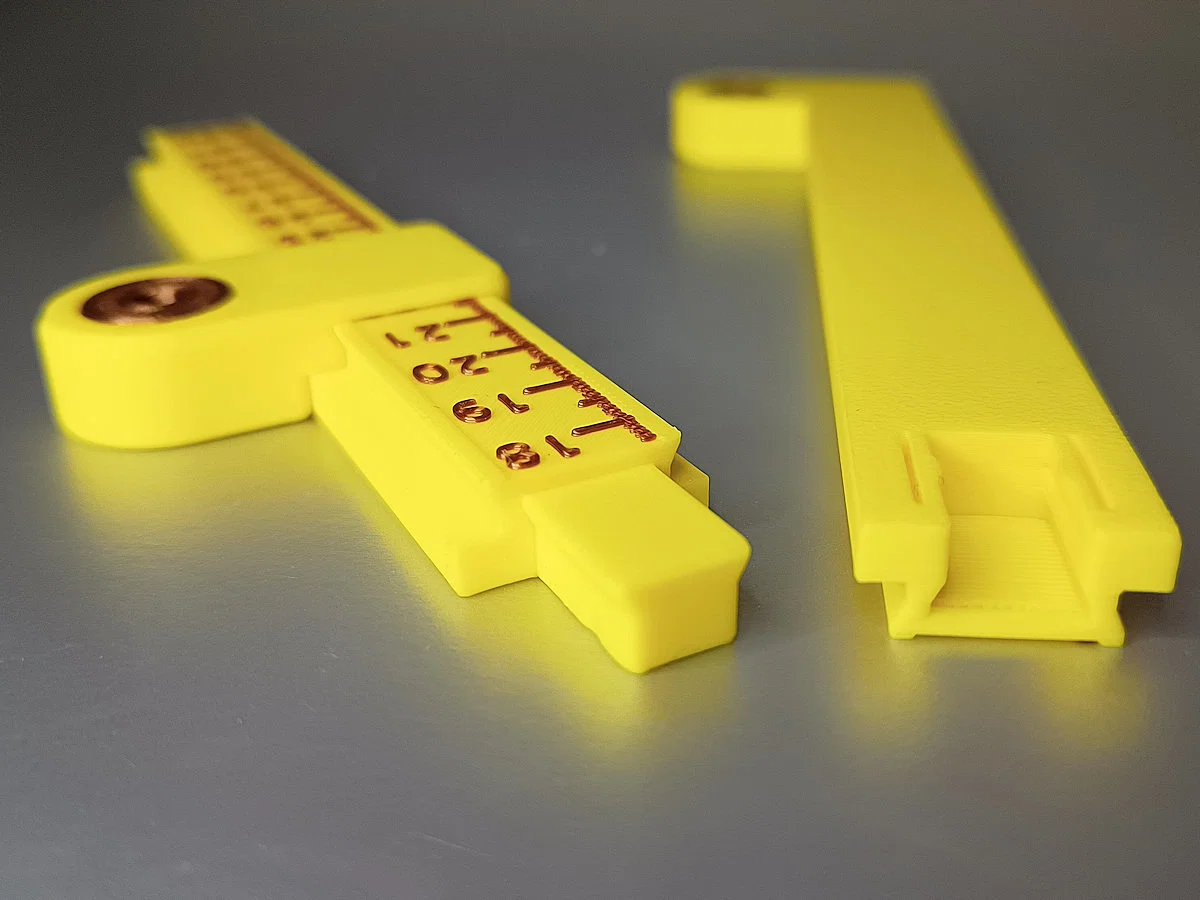

1. Mình đã thêm Extension ruler 300–450 và 450–600mm. Cũng thêm một End Cap để khối chặn vị trí không bị trượt tuột ra. Với những ai tải bản sớm: vui lòng cập nhật Extension Ruler 150–300mm để dùng được các đoạn nối thêm và end cap!
2. Đã thêm các phần thước có thang inch! Nằm trong [Ruler Parts Inch]
3. Đã thêm Dust Collector. Nó có thể trượt trên thước. Gồm 2 phần và bấm (click) vào vị trí bằng cùng kiểu liên kết như các phần thước. Tách ra như vậy thì in không cần support rất dễ. Nằm trong [Extra Accessories]

• Cập nhật 20-05-2024

1. Trước đó bị thiếu phần cut-out cho các chi tiết nối của Inch Ruler. Giờ đã sửa.
2. Đã thêm bushing cho Inch Ruler (5/16" - 15/32", bước 1/64")

Kích thước lỗ cho bushing hệ Inch (SAE):
