Ngàm gắn LRS vuông góc DIN Rail cho máy in Voron

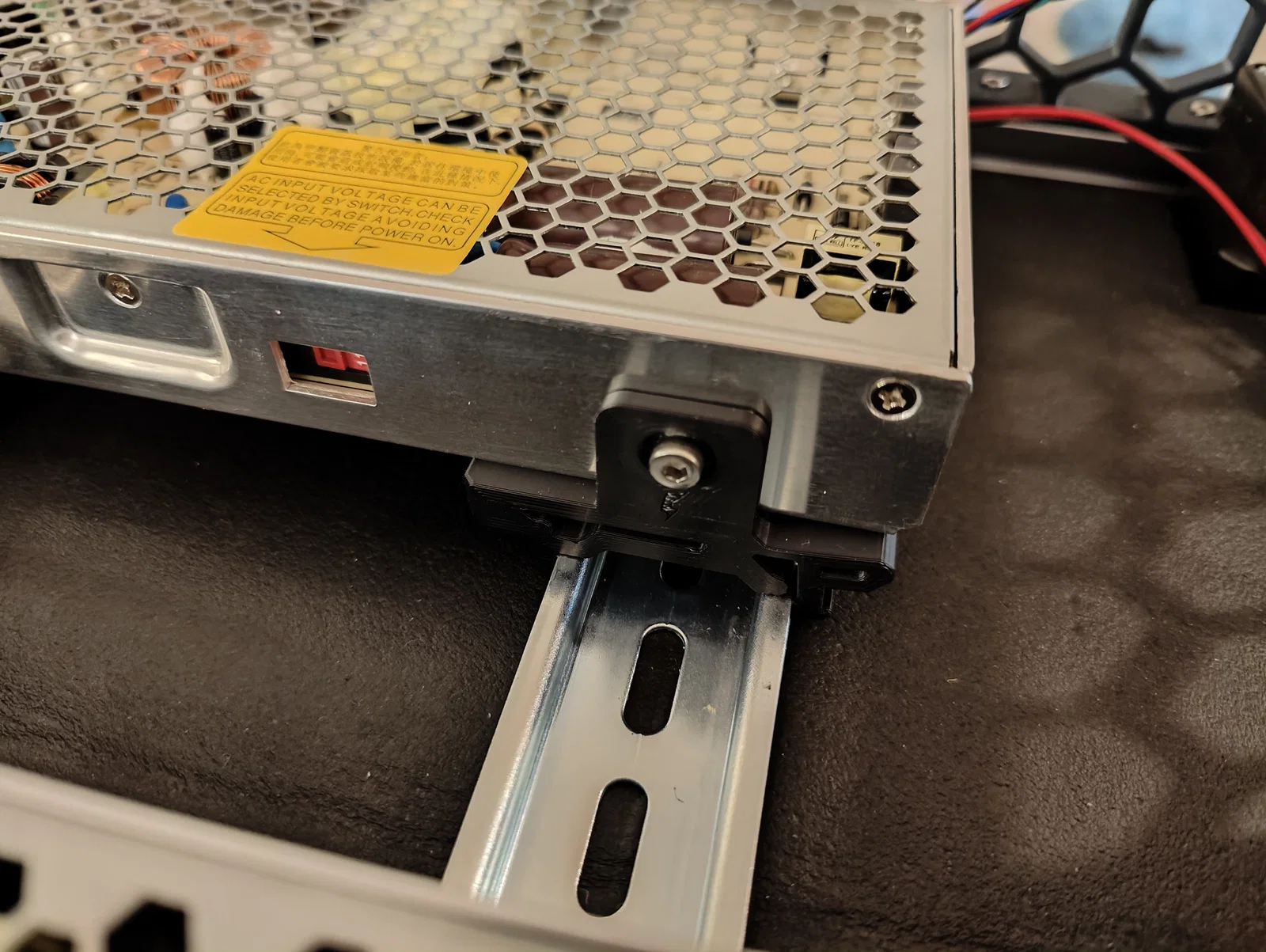

Đây là một bộ clip để gắn bộ nguồn LRS vuông góc với các thanh DIN rail trong máy Voron của bạn hoặc các máy tương tự. Khoảng cách DIN rail theo chuẩn Voron là 185mm tính từ mép đến mép.

BOM

• 4x M4 x 6mm BHCS

Danh sách in (Print List)

• 2x DIN Clip A
• 2x DIN Clip B

Lắp đặt

TL;DR – Đừng gắn hết tất cả clip lên bộ nguồn rồi cố bấm sập xuống một lần. Làm từng bên một.

1. Dùng ốc M4, lắp một cặp clip vào một bên của bộ nguồn sao cho nó có thể gài vào một thanh DIN rail, nhưng khoan gài vào vội
2. Đặt bộ nguồn xuống gần vị trí dự kiến sẽ gài, rồi dùng nó làm “cữ” để gắn các clip lên thanh DIN rail còn lại
3. Gài bên đã có clip bắt sẵn vào bộ nguồn vào DIN rail
4. Canh/chỉnh nhẹ các clip còn lại (đang gắn trên DIN rail nhưng chưa bắt vào bộ nguồn) vào đúng vị trí
5. Bắt ốc M4 vào

Các ngàm có chút khoảng rơ trái/phải để canh cho khớp trong trường hợp mọi thứ không thẳng hàng hoàn hảo.
