Split-Flap display – Điện tử & firmware thay thế kèm bracket gắn PCB

Vui lòng xem bài blog của mình để biết đầy đủ chi tiết và các file khác.

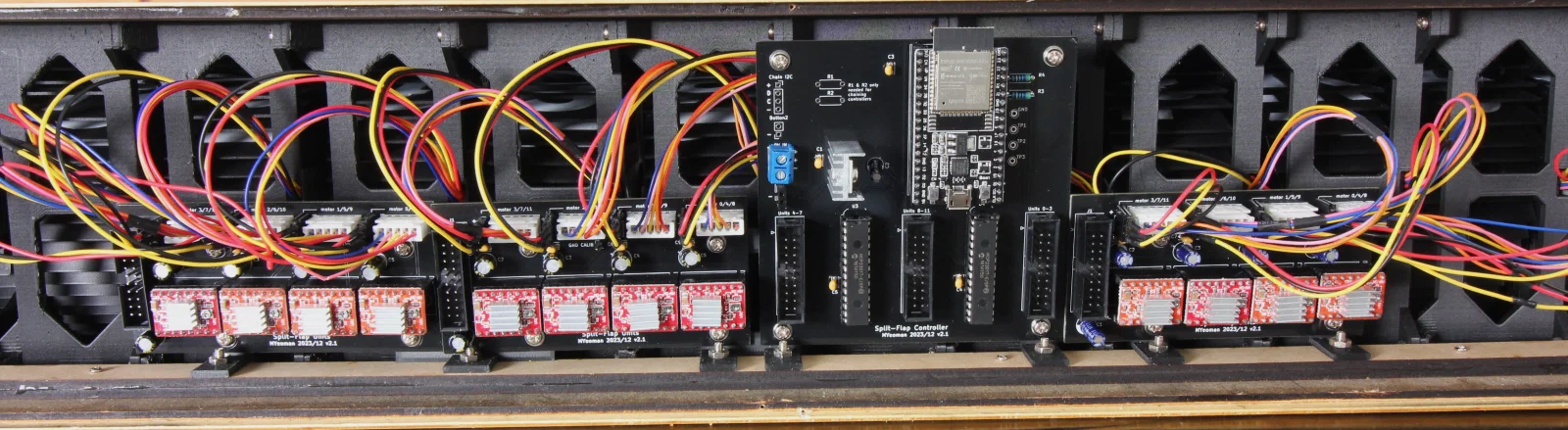

• Một board microcontroller duy nhất được nối với 3 PCB driver nhỏ hơn, mỗi PCB điều khiển 4 ký tự.
• Chi phí cho PCB trần là $10 (từ PCBWay), cộng phí vận chuyển. Thực tế là bạn sẽ nhận được dư PCB để có thể lắp được 3 bộ display 12 ký tự như vầy.

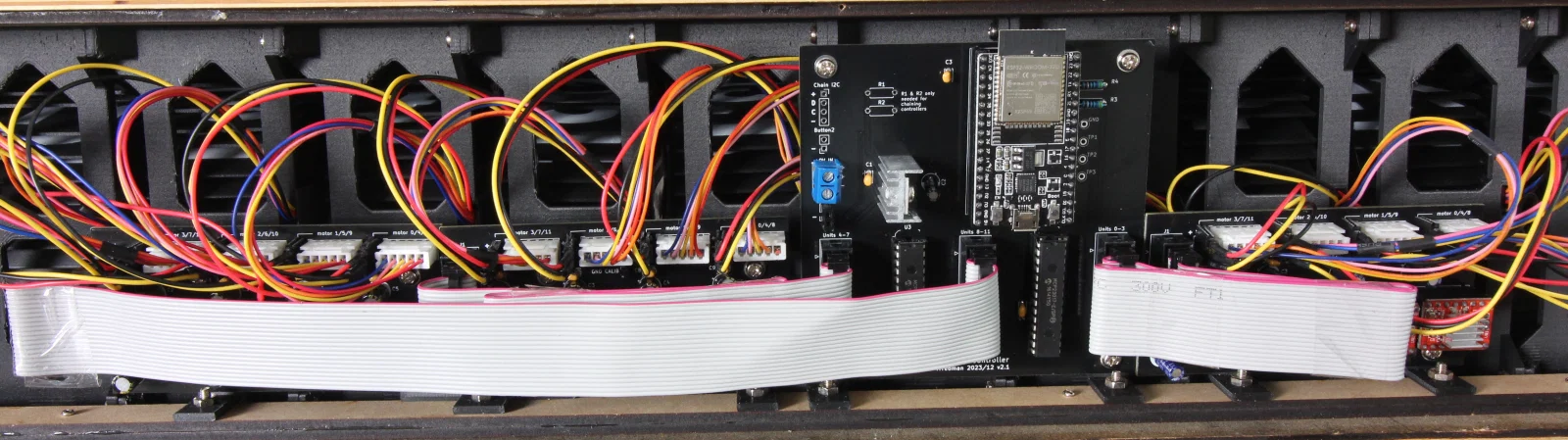

• Dùng ribbon cable bán sẵn giữa các PCB để giảm phần đi dây custom.
• Tất cả linh kiện đều là dạng through-hole (tức không có SMD).

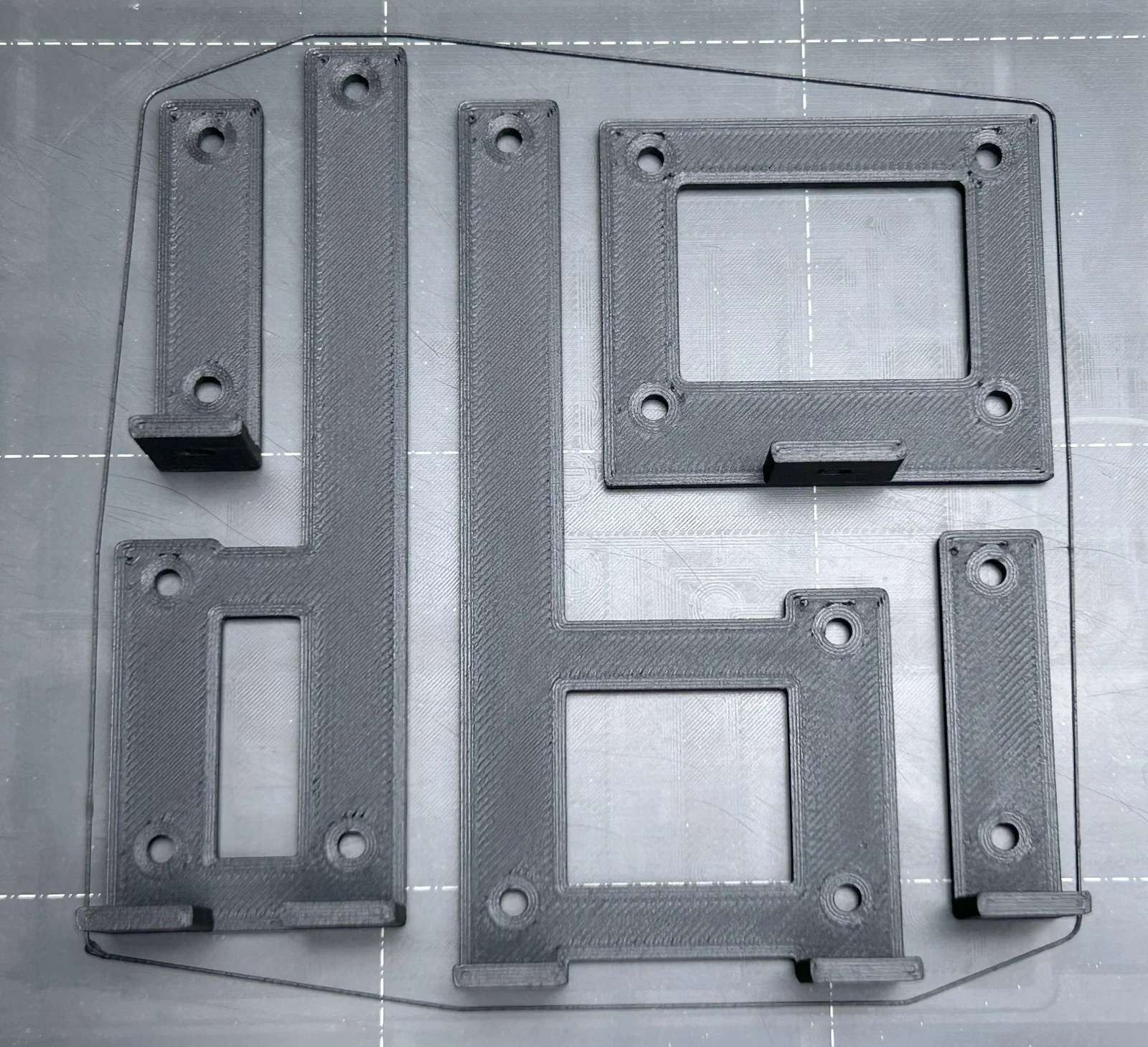

Các file đính kèm ở đây là cho các ngàm/giá đỡ (mounting brackets) để bắt PCB, vì giờ chúng không còn được gắn vào mặt sau của khung unit nữa.

Ngoài ra, mình cũng remix lại khung unit để:

1. gia cố phần gá motor,
2. liên kết từng unit với unit kế bên (không còn phụ thuộc vào vỏ ngoài để giữ), và
3. phù hợp hơn với các cảm biến hall-effect 3.3V thay thế của mình.

Tuy nhiên lưu ý: khung unit đã remix này là tuỳ chọn, vì bộ electronics thay thế này vẫn nên tương thích với thiết kế khung gốc.

Bản remix này sẽ không hợp với tất cả mọi người:

• Nội dung này nhắm tới những ai dự tính làm vỏ (enclosure) riêng. PCB sẽ không gắn ở mặt sau các unit hiển thị nữa mà có bracket riêng để bắt trực tiếp vào vỏ.
• Nếu muốn làm display nhiều hơn 12 ký tự thì sẽ cần thêm một board controller, và phải tính cách quản lý phần đó. Thiết kế gốc có thể hỗ trợ tối đa 16 ký tự mà không cần thay đổi gì.
