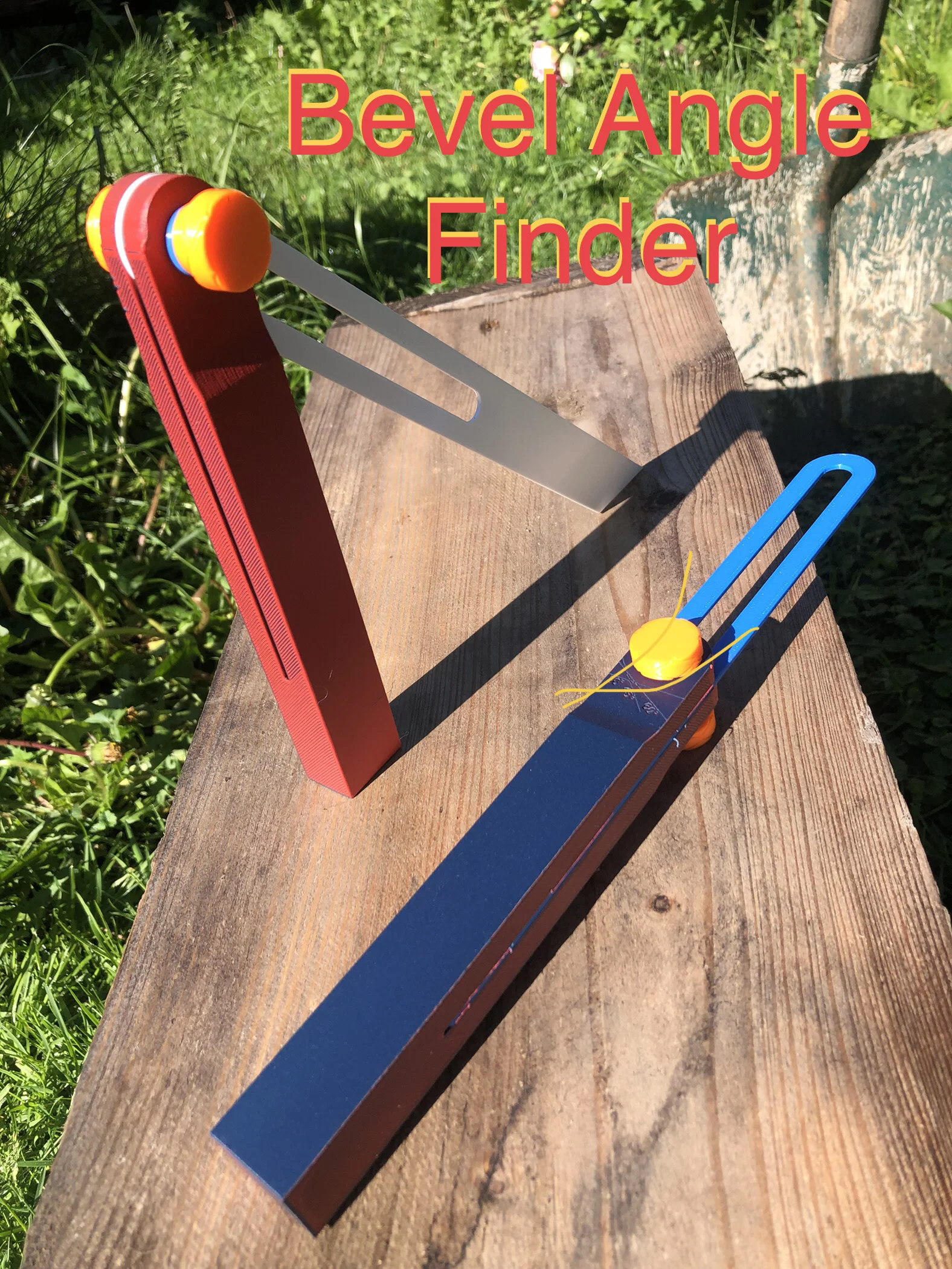

Bevel Angle Finder V2 – Thước đo góc vát bản nâng cấp

Thước đo góc vát (bevel angle finder) là một dụng cụ cực kỳ hữu ích trong nghề mộc, gồm hai thanh (legs) được liên kết ở một đầu và đầu còn lại có thể xoay tự do. Nó giúp đo góc chính xác, chuyển góc, cũng như lấy dấu cho các đường cắt và góc cạnh chuẩn. Đây là “trợ thủ” tin cậy của mình cho các dự án nhỏ cả ở nhà lẫn trong xưởng.

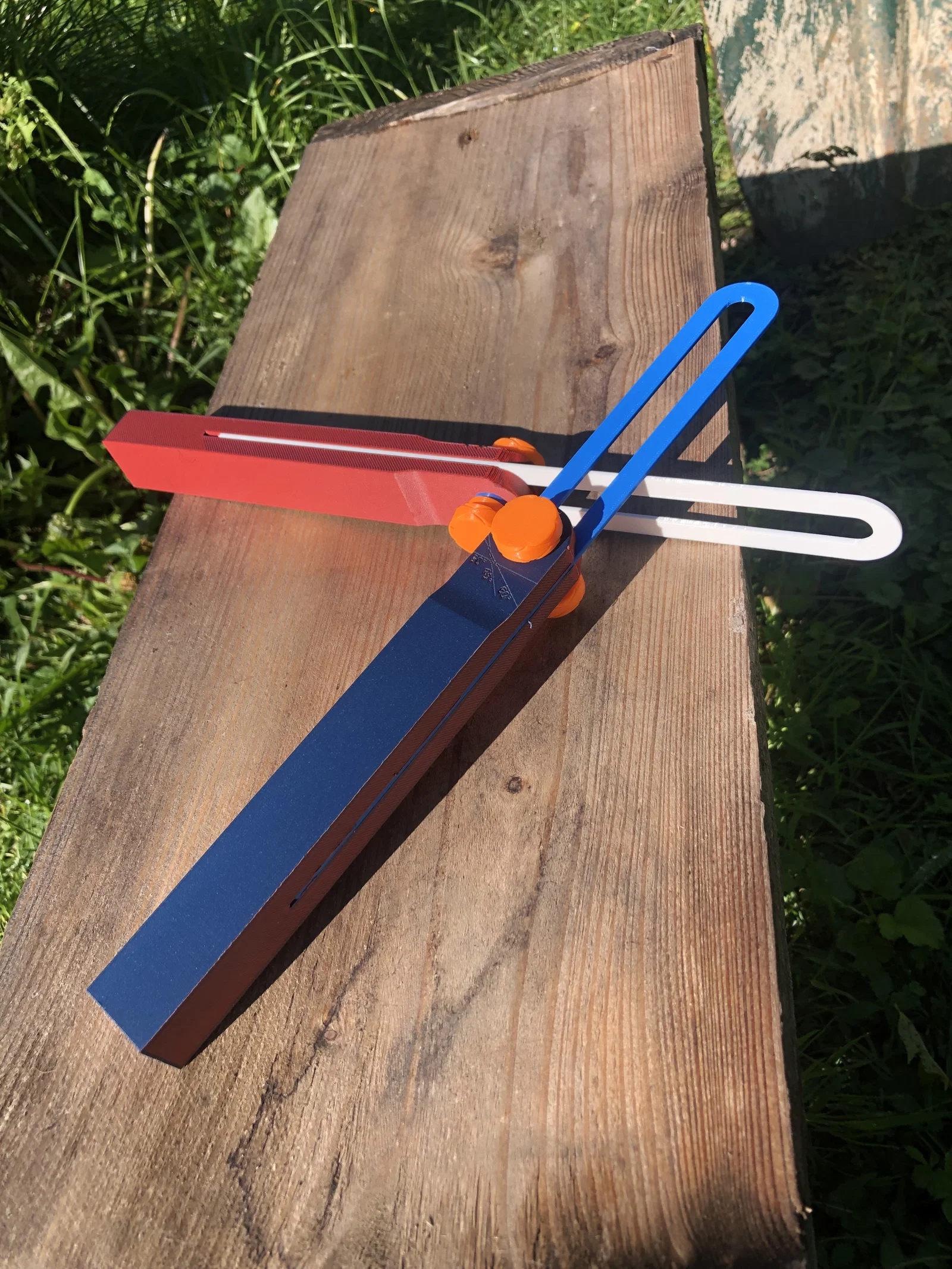

Với dự án này, mình thiết kế một thước đo góc vát nhỏ gọn nhưng vẫn đầy đủ chức năng, đúng nhu cầu sử dụng. Tay cầm dài 180 mm, còn thanh đo góc dài hơn 250 mm. Để tránh tình trạng tự tạo góc 45° không mong muốn, mình có chỉnh lại: phần đế của tay cầm được sửa để khi thanh đo góc nằm phẳng, tay cầm không còn tựa sẵn lên phôi (workpiece) như trước nữa.

Ban đầu mình in các núm khóa (locking knobs) với infill 100% sau khi có một cái bị gãy khi chỉ in 15% infill. LƯU Ý: Ma sát ở phần ren (thread) lúc đầu khá cao. Để làm mượt, mình xịt một ít WD40 vào ren rồi vặn chạy ren từ từ cho “mở” ra. Chỉ mất khoảng hai phút thôi mà hiệu quả rất rõ.

Theo thời gian, mình sẽ kiểm tra xem mức infill nào là tối ưu. Tay cầm hiện tại được in với infill 20%. Còn thanh đo góc vì dạng phẳng nên mình in solid.

Để giảm ma sát khi vặn núm, mình có upload thêm một file washer để việc chỉnh góc vát dễ hơn nhiều.

Chúc mọi người in lại thành công và lấy dấu/can cắt thật vui!
