Hộp nhả tăm (Toothpick dispenser)

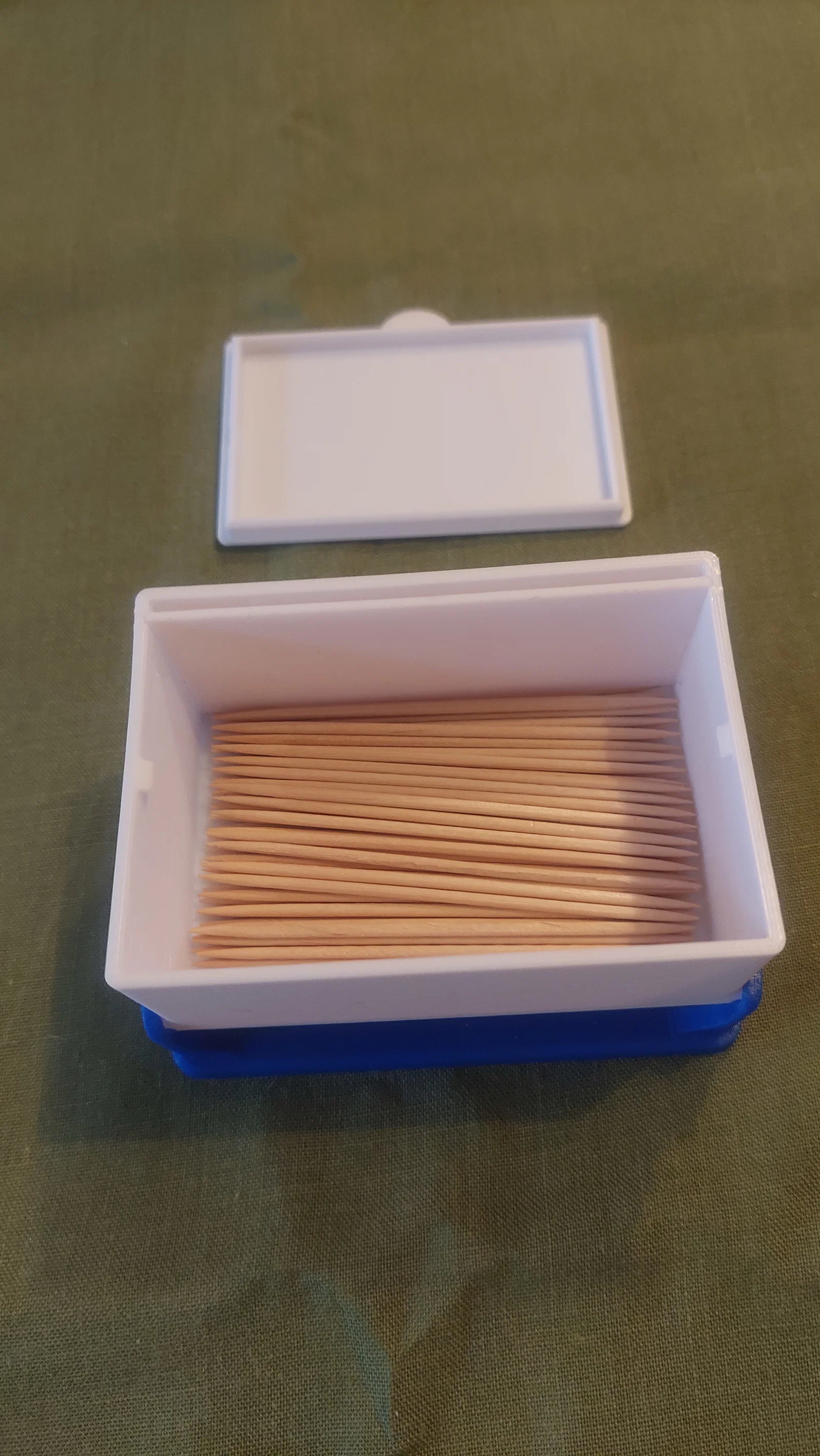

Hộp nhả tăm cho tăm kích thước 80mm x 2mm hoặc 3.5'' x 2.4mm. Hộp chứa được tối đa khoảng 350 cây tăm. Cơ chế nhả từng cây một.
Phần bổ sung: lò xo 10mm x 4.5mm, kẹp giấy (paper clip)

Chỉnh sửa: Theo yêu cầu, mình đã thêm phiên bản cho tăm 3.5'' x 2.4mm. Tất cả chi tiết đều nằm trong một file “Toothpick Dispenser 2.4mm.stl”.

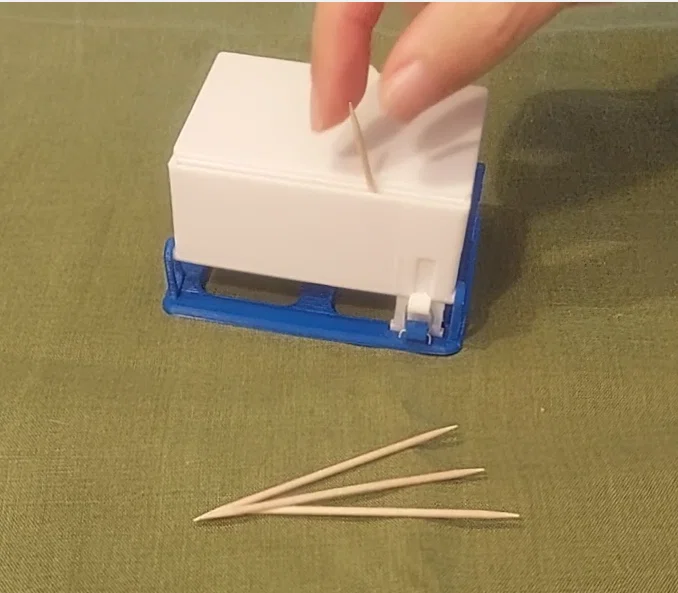

Xem hộp nhả tăm hoạt động: https://youtu.be/vM8a74EjuLA

Lắp ráp

(1) Luồn hộp vào khung đế bằng cách bẻ nhẹ ngàm phía sau cho cẩn thận.
(2) Gắn lò xo (10mm x 4.5mm) vào lỗ.

(3) Luồn bộ nhả (ejector) vào rãnh dẫn hướng.

(4) Gắn hộp vào các ngàm phía trước bằng cách bẻ nhẹ ngàm cho cẩn thận.
(5) Cắt ngắn kẹp giấy rồi bẻ theo như hình. Khoảng cách giữa hai lỗ trên ejector và khung đế nên vào khoảng 10 mm.

(6) Lắp miếng ngăn (seperator). Cạnh vát phải nằm ở phía dưới và hướng vào bên trong hộp.
(7) Đừng quên cho tăm vào :-)
