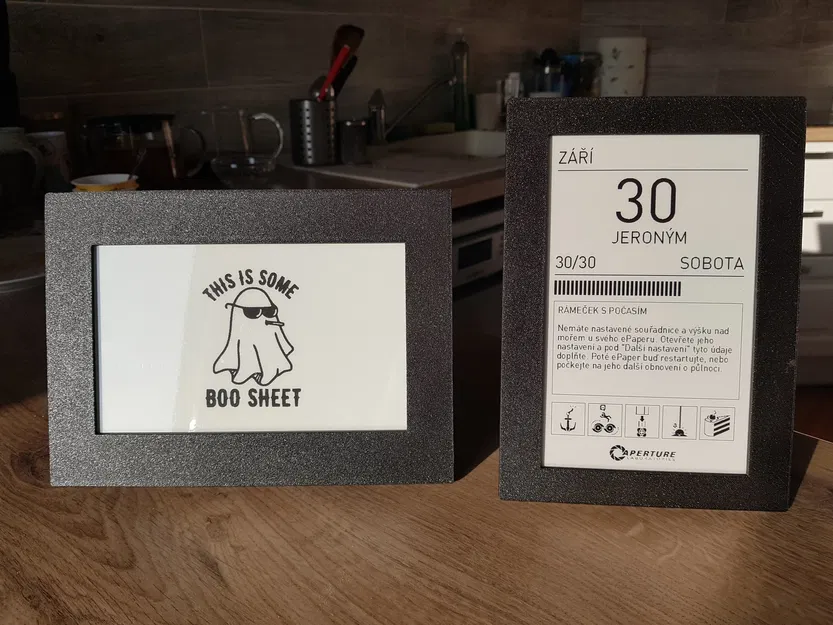

Khung đơn giản cho màn hình epaper 7.5 inch

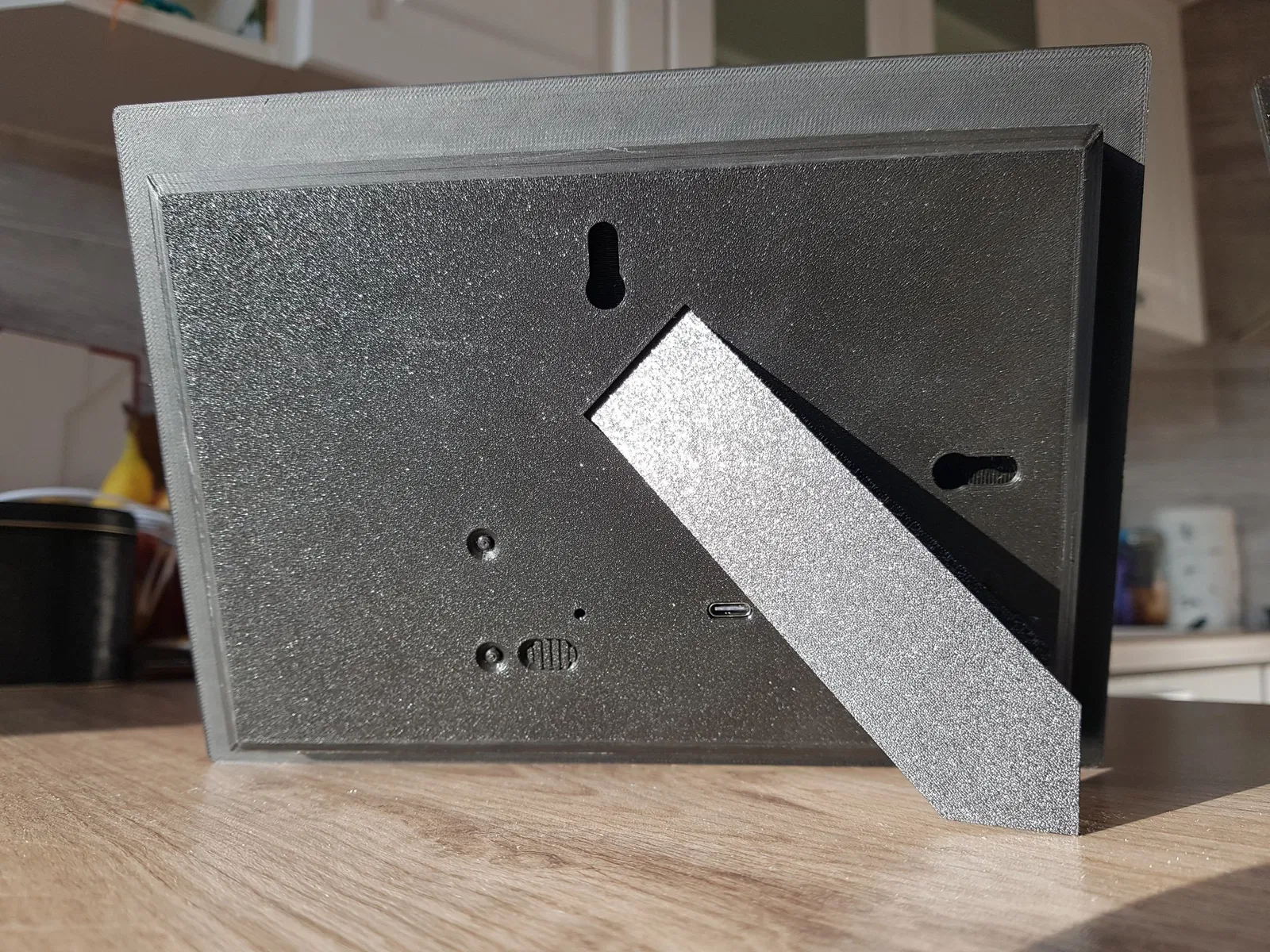

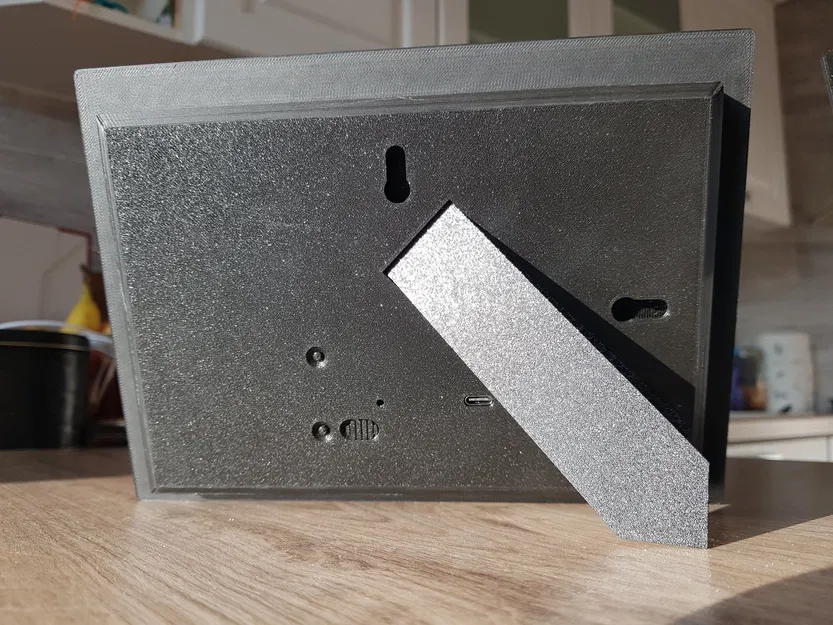

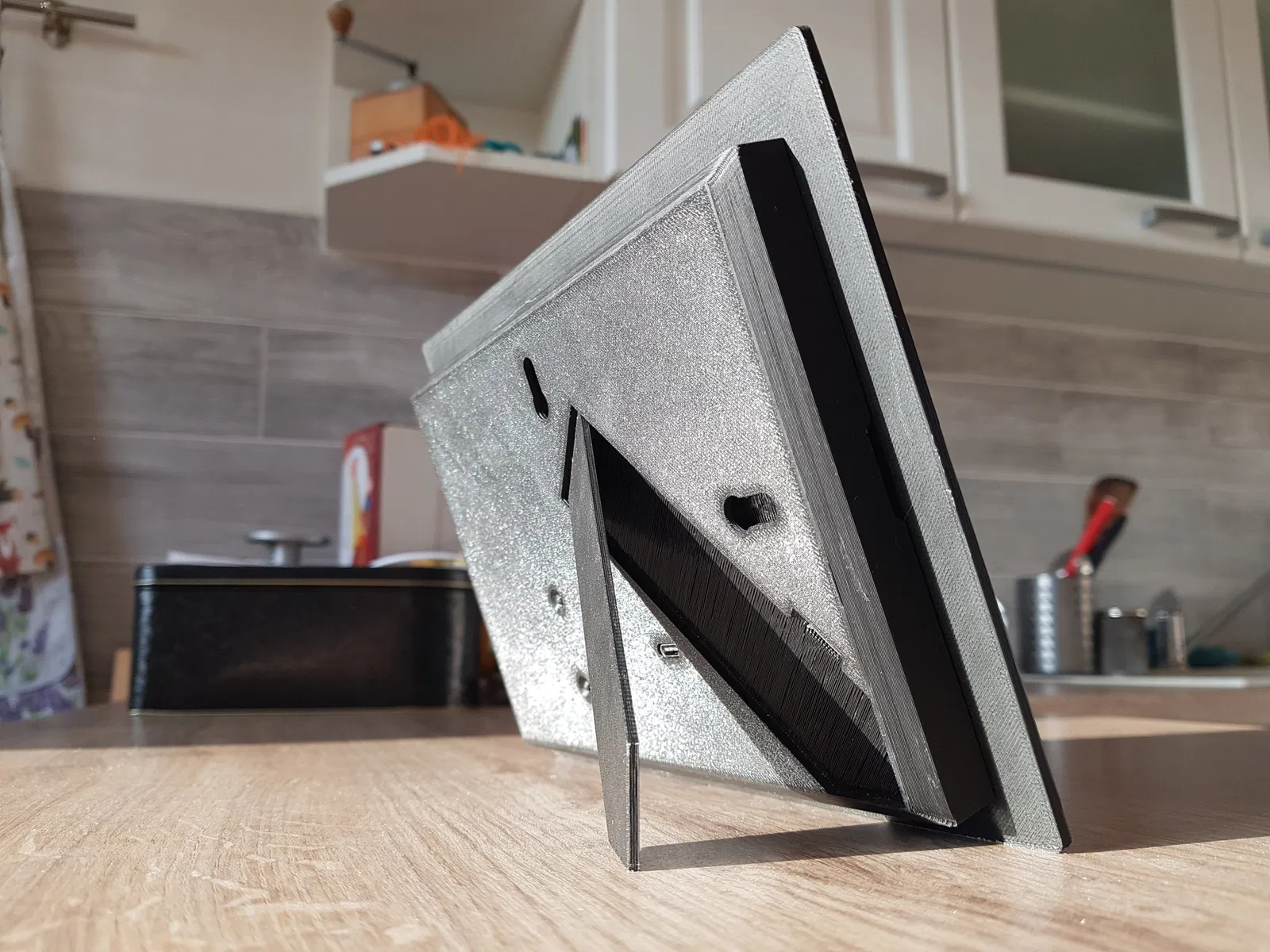

Khung này được thiết kế để dễ in và sử dụng. Nó có một bản lề in liền cho chân, hỗ trợ khung, nhưng cũng có thể treo lên tường, cả theo chiều dọc hoặc chiều ngang. Tôi đã thiết kế nó trong Fusion 360. Tôi không thể đính kèm toàn bộ dự án (do hạn chế giấy phép sở thích), nhưng bạn có thể nhập các phần riêng lẻ vào Fusion 360 nếu bạn muốn.

Khung được làm chỉ từ 6 phần và tôi đã làm nó chủ yếu cho bảng điều khiển của tôi, nhưng bạn có thể sử dụng bất kỳ bảng điều khiển nào nếu bạn sẽ chỉnh sửa phần trung tâm. Bạn sẽ cần chỉ 2 chiếc vít M3x4 nếu bạn sẽ sử dụng bảng điều khiển của tôi.

Bạn sẽ cần in những phần này:

1x epaper_frame_front
1x epaper_frame_center
1x epaper_frame_back
1x epaper_frame_switch
2x epaper_frame_button

Bạn có thể sử dụng tệp 3MF cho epaper_frame_front và epaper_frame_back vì tôi khuyên bạn nên in nó với brim. Tệp 3MF cho tệp epaper_frame_back cũng chứa 2x epaper_frame_switch và 4x epaper_frame_button. Những cái này được bao gồm trong nhiều mảnh phòng trường hợp bạn làm mất một số.

Bạn có thể in nó bằng PLA và sử dụng các hồ sơ PLA tiêu chuẩn của Prusa trong eSlicer.

Tôi đã thử nghiệm khung này với các mẫu epaper sau:

• GDEY075T7 7.5" b/w 800x480, UC8179 (GD7965)
• GDEW075Z09 7.5" b/w/r 640x384, UC8159c (IL0371)
• GDEW075Z08 7.5" b/w/r 800x480, EK79655 (GD7965)

Tôi hy vọng bạn sẽ thích nó.
