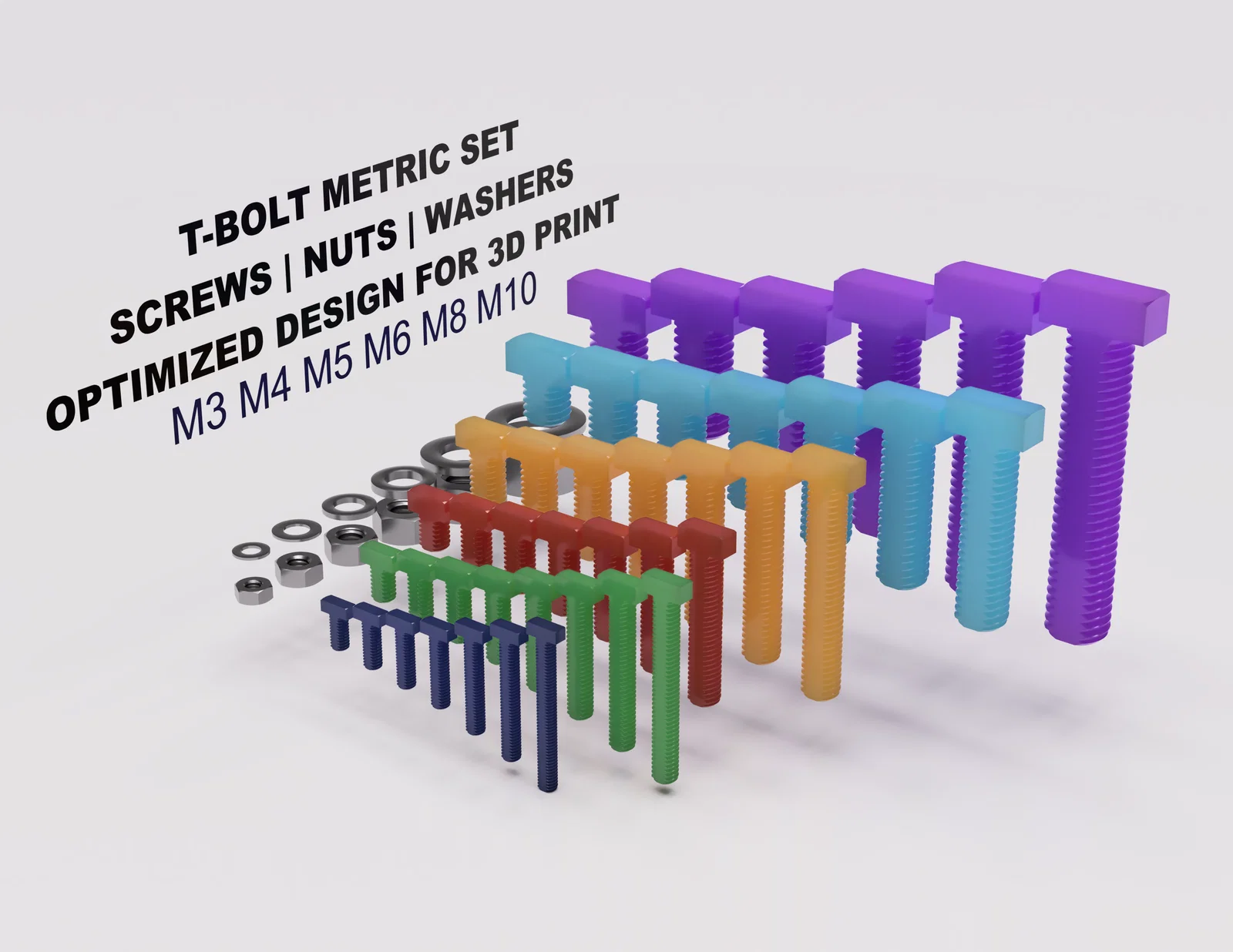

Bộ T-Bolt Metric M3 M4 M5 M6 M8 M10

Bộ T-Bolt hệ metric (M3 M4 M5 M6 M8 M10) phát triển từ vít đầu lục giác inox 18-8 (ISO 4017, DIN 933).

-Lắp vừa với các insert đúng size tương ứng.-

Lấy cảm hứng từ các T-Bolt trong Multiboards của Makertales.

Thiết kế T-Bolt giải quyết 2 vấn đề lớn ảnh hưởng tới độ bền và tính ứng dụng của đa số bu lông in 3D kiểu truyền thống.

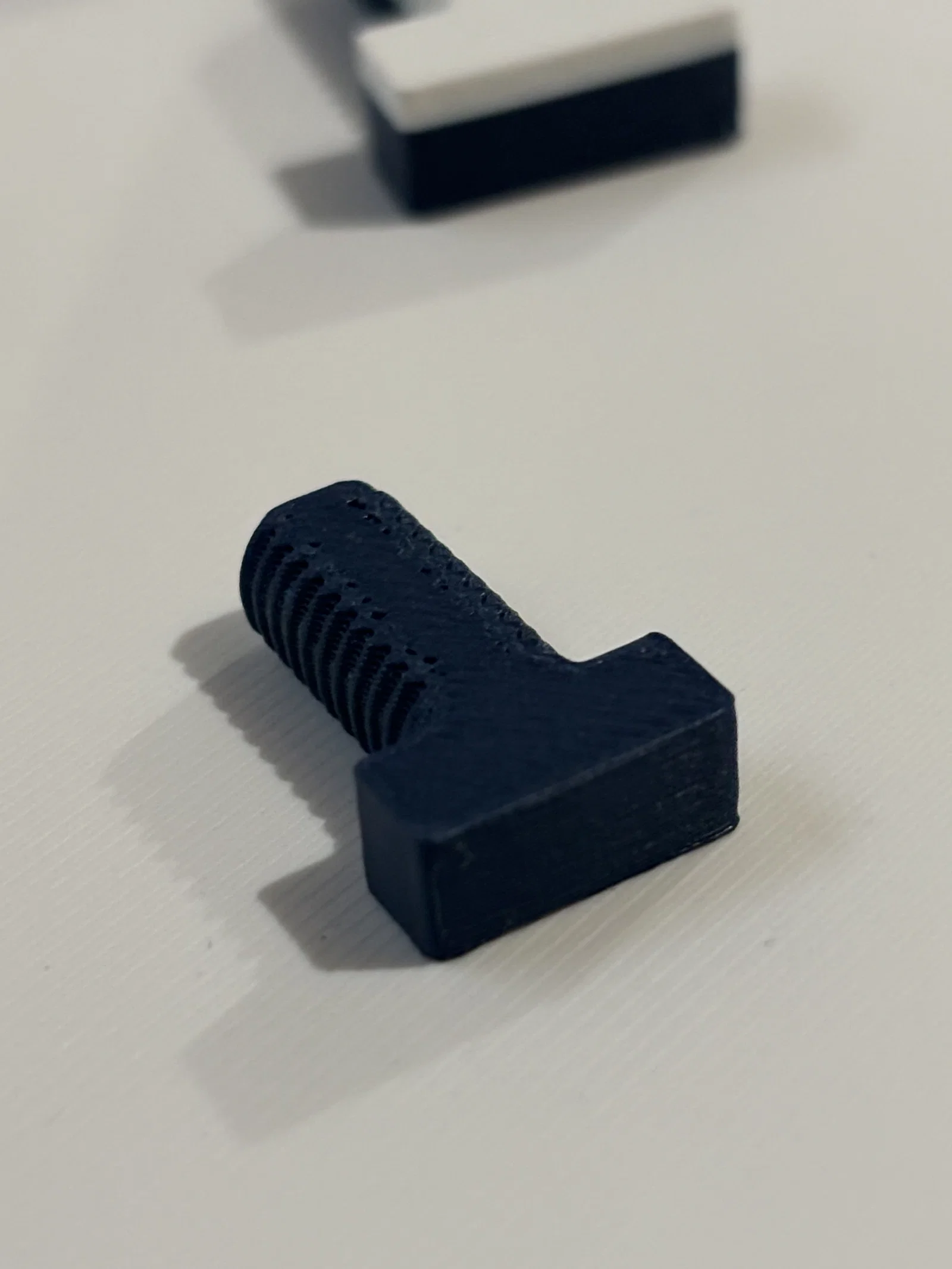

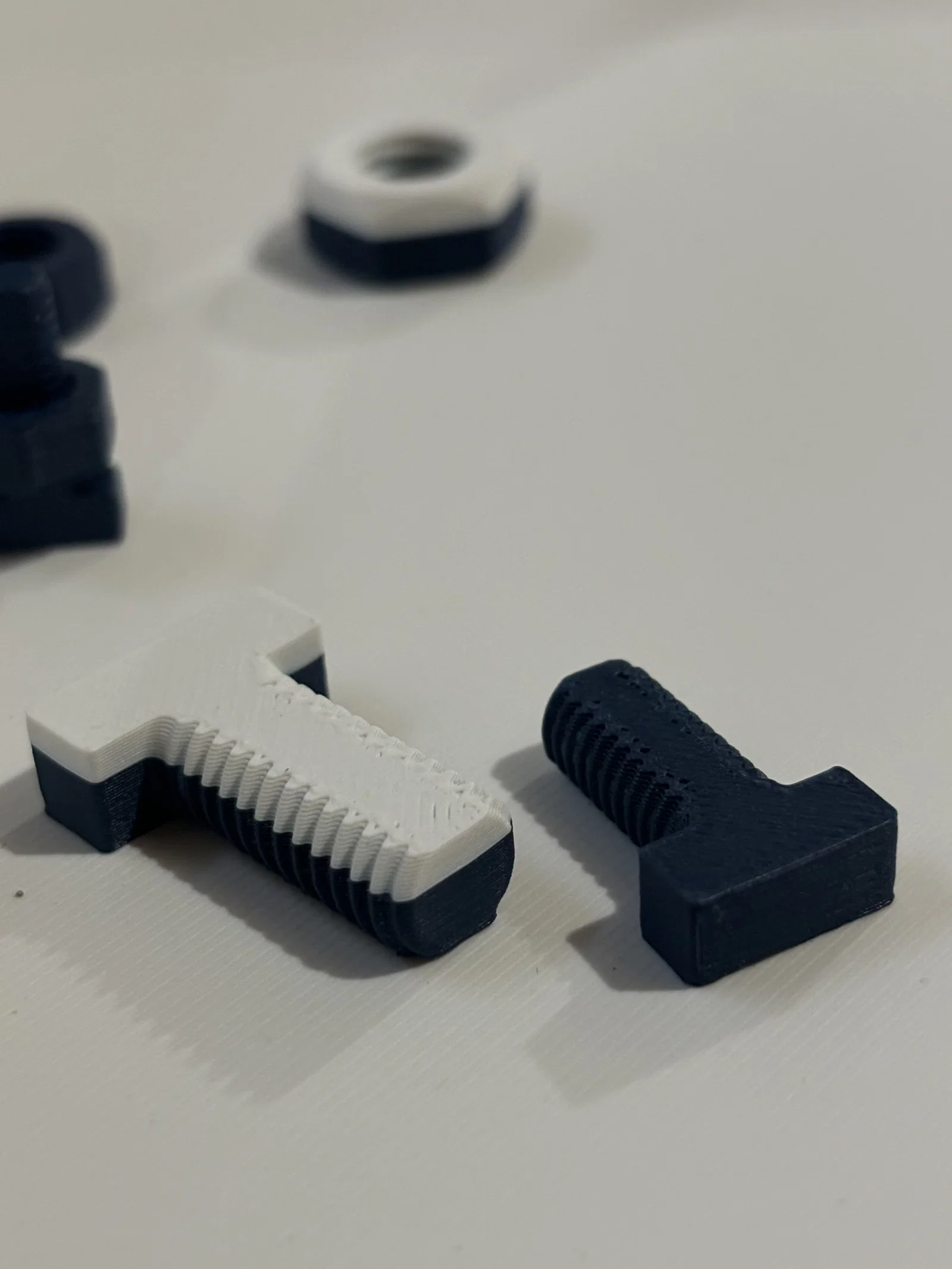

• Thiết kế để in nằm phẳng trên bàn in, tăng độ bền vì các đường layer bo tròn nhỏ không còn bị “chồng cao” lên nhau.
• Cho phép dời seam ra xa phần bên trong ren—vốn là chỗ hay gây biến dạng ren trên các bu lông dạng trụ.

Ưu điểm thêm

• In nhanh hơn nhiều so với loại dạng trụ thông thường.
• Vừa với các lỗ M3 M4 M5 M6 M8 M10 tiêu chuẩn.
• Tăng số walls hay infill giờ đây mới thật sự có tác dụng cải thiện độ bền rõ ràng, so với các thiết kế bu lông in 3D kiểu cũ.
• Không cần supports.

Bu lông M3 rất nhỏ nên mình đã làm rãnh sâu hơn để bù cho việc in, giúp nó vẫn siết ren bình thường với mọi đai ốc (nut) và insert M3.

Print Setting (in trên Bambu P1S)

• Thiết kế để in nằm phẳng trên bed
• Không supports
• Chạy tốt với PLA hoặc PETG
• Seam Position đặt “back”
• Scarf joint seam đặt “countour and hole” (tuỳ chọn)
• 4 walls hoặc hơn
• 25% infill
• M3 - layer height 0.12mm
• M4, M5 - layer height 0.16mm
• M6, M8, M10 - layer height 0.20mm
• X-Y hole compensation cho đai ốc như sau,

Thread Size

X-Y hole compensation (mm)

M3

0.1

M4

0.2

M5

0.3

M6

0.4

M8

0.2/0.3

M10

0.3

Ghi chú

• Đã in và test trên cả PLA và PETG.
• M3 chỉ hoạt động ở layer height ≤0.12mm.
• M4 và M5 nên in ở layer height ≤0.16mm.
• Với M6, M8 và M10, giảm layer height không tạo khác biệt đáng kể.
• X-Y hole compensation đã được chỉnh trong file 3mf (Orca Slicer) cho từng loại đai ốc tương ứng để nó có thể vặn/“lăn” vào mượt như đồ thật.

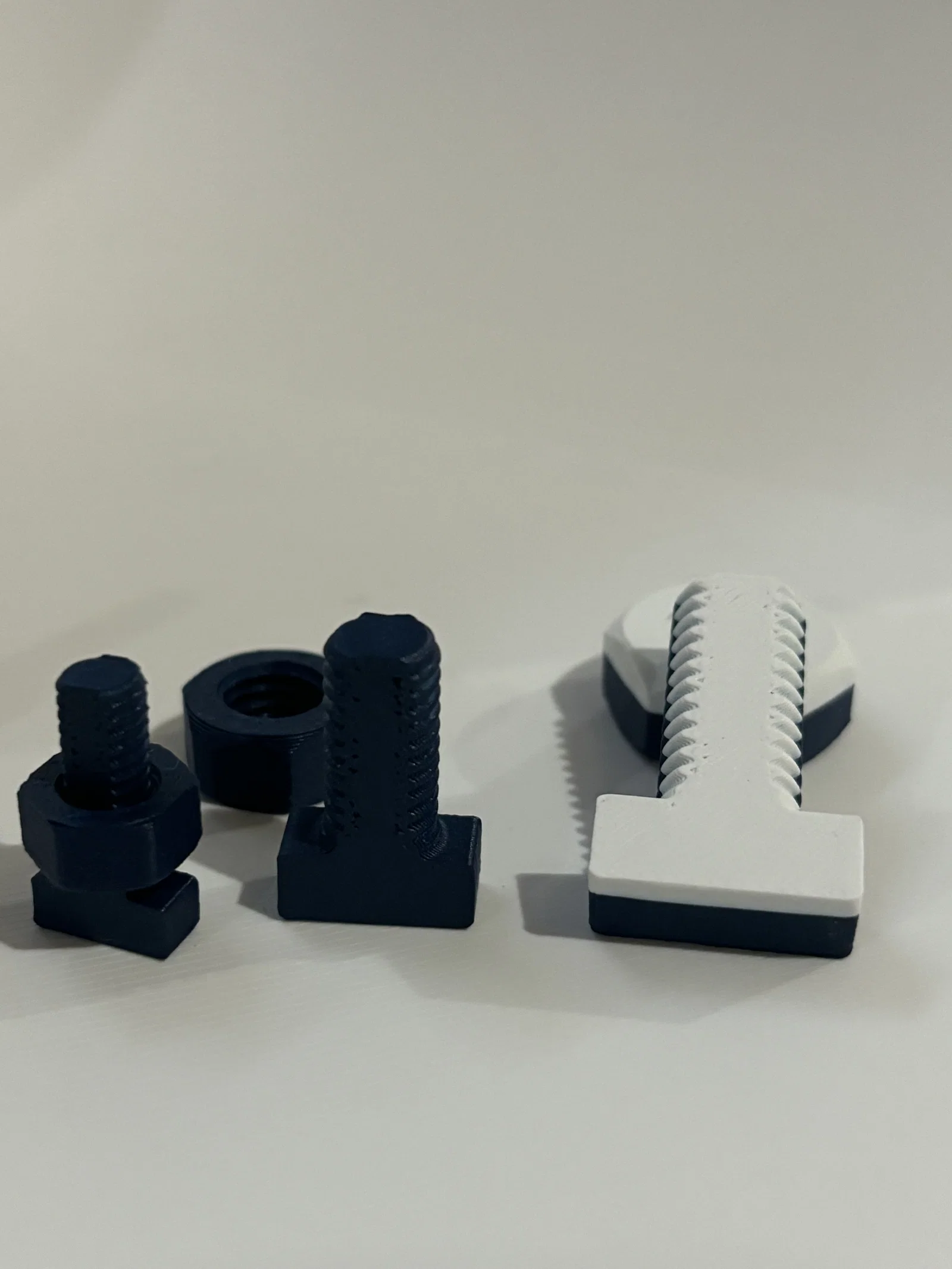

• Đai ốc có thể in dựng đứng nhưng sẽ mất phần ren ở trên và dưới. (Đã test với M3 và M4, vẫn dùng được và không cần x-y compensation.)
• Nên lắp vừa với đai ốc thép đúng size.

Đây là vấn đề khá phổ biến ở các file bu lông metric khác, nên bộ này sẽ là hướng khắc phục cho bạn.

Nhớ đảm bảo file có X-Y compensation đúng, như vậy các đai ốc lục giác sẽ trượt/vặn vào T-Bolt mượt. (Cũng sẽ vặn mượt với bu lông thép thật hoặc các bu lông in 3D dạng trụ khác.)
