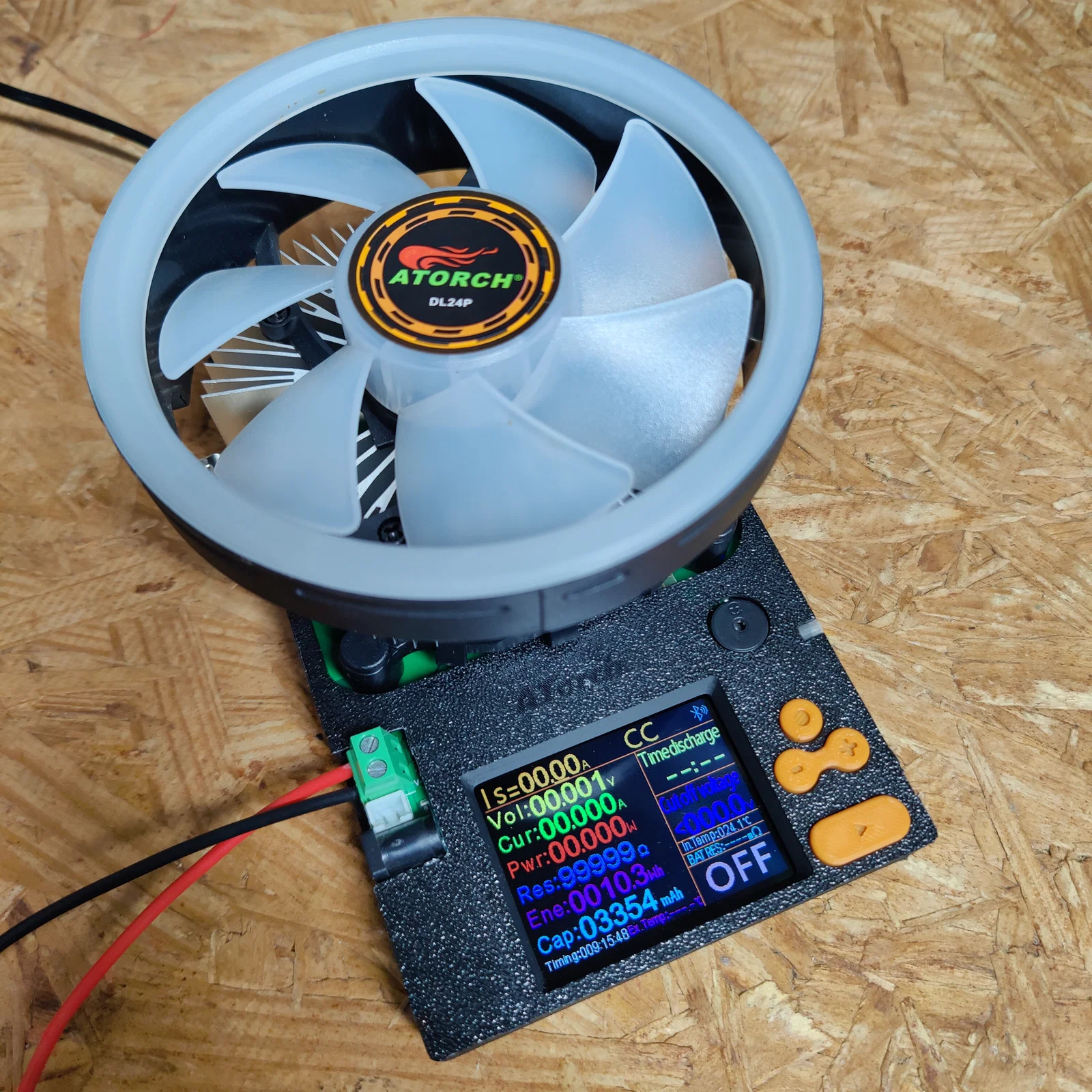

Vỏ (Case) Electronic Load Atorch DL24P
Mẫu vỏ (case) cho Atorch DL24P Electronic Load, dùng insert tán nhiệt M3 và vít M3 để lắp ráp chắc chắn. Có tuỳ chọn in ống dẫn sáng LED bằng PETG trong, kèm hướng dẫn chuẩn bị và lắp hoàn chỉnh.
1.5K
Lượt Xem
16
Lượt Thích
238
Lượt Tải
Cập Nhật Apr 25, 2026
Mô tả
Vật liệu
- 4x insert tán nhiệt M3x3 (loại ngắn)
- 4x vít đầu lục giác chìm M3x10 hoặc M3x12
Tuỳ chọn: In ống dẫn sáng LED (light pipe) bằng PETG trong (hoặc bỏ qua luôn cũng được)
Chuẩn bị
- Ép/nung insert tán nhiệt M3 vào, chú ý các trụ có biên dạng cắt (cut profile)
Lắp ráp
- Tháo cụm heatsink và tấm gá (mount-plate)
- Lắp light-pipe (tuỳ chọn) (khá khít, cần thì dán keo)
- Gắn các nút bấm vào vỏ trên (dấu “+” ở bên phải)
- Lắp PCB vào vỏ trên
- Gắn lại tấm gá heatsink lên PCB
- Lắp vỏ dưới & bắt vít — vặn nhẹ tay ở các trụ phía trước
- Bôi lại keo tản nhiệt mới
- Gắn lại cụm heatsink
