Jig bẻ lưỡi dao hobby knife #4 ERF Filametrix #4 (snapping jig)

Bản mod toolhead ERF Filametrix cho ERCF MMU yêu cầu một lưỡi dao hobby knife #4 có kích thước đặc biệt. Vì lưỡi làm từ thép tôi cứng, nghe có vẻ rất khó để cắt. Tuy nhiên do kim loại khá giòn và rất mỏng, bạn bẻ gãy phần đầu đi là được.

Mình thiết kế một cái jig để hỗ trợ bẻ lưỡi scalpel Filametrix đúng chiều dài. Mình làm 3 biến thể khác nhau, vì mình thấy chiều dài 26mm bị dài quá với toolhead của mình và nó cạ/đụng vào đường đi của filament ngay cả khi đã retract.

Mình in mấy món này với layer height 0.2 và infill 40% bằng PLA.

Hướng dẫn:

1. Kẹp hai phần lại với nhau bằng ê-tô, vừa đủ để các chốt định vị (alignment pins) ép vào đúng lỗ. Nhưng chưa cần siết quá chặt. Mình cần chừa chút khoảng trống để đưa lưỡi vào.
2. Cẩn thận đặt lưỡi scalpel vào khe. Đầu sắc cho vào trong, đầu còn lại thò ra ngoài. Đảm bảo lưỡi vào hết cỡ và canh thẳng theo khe.

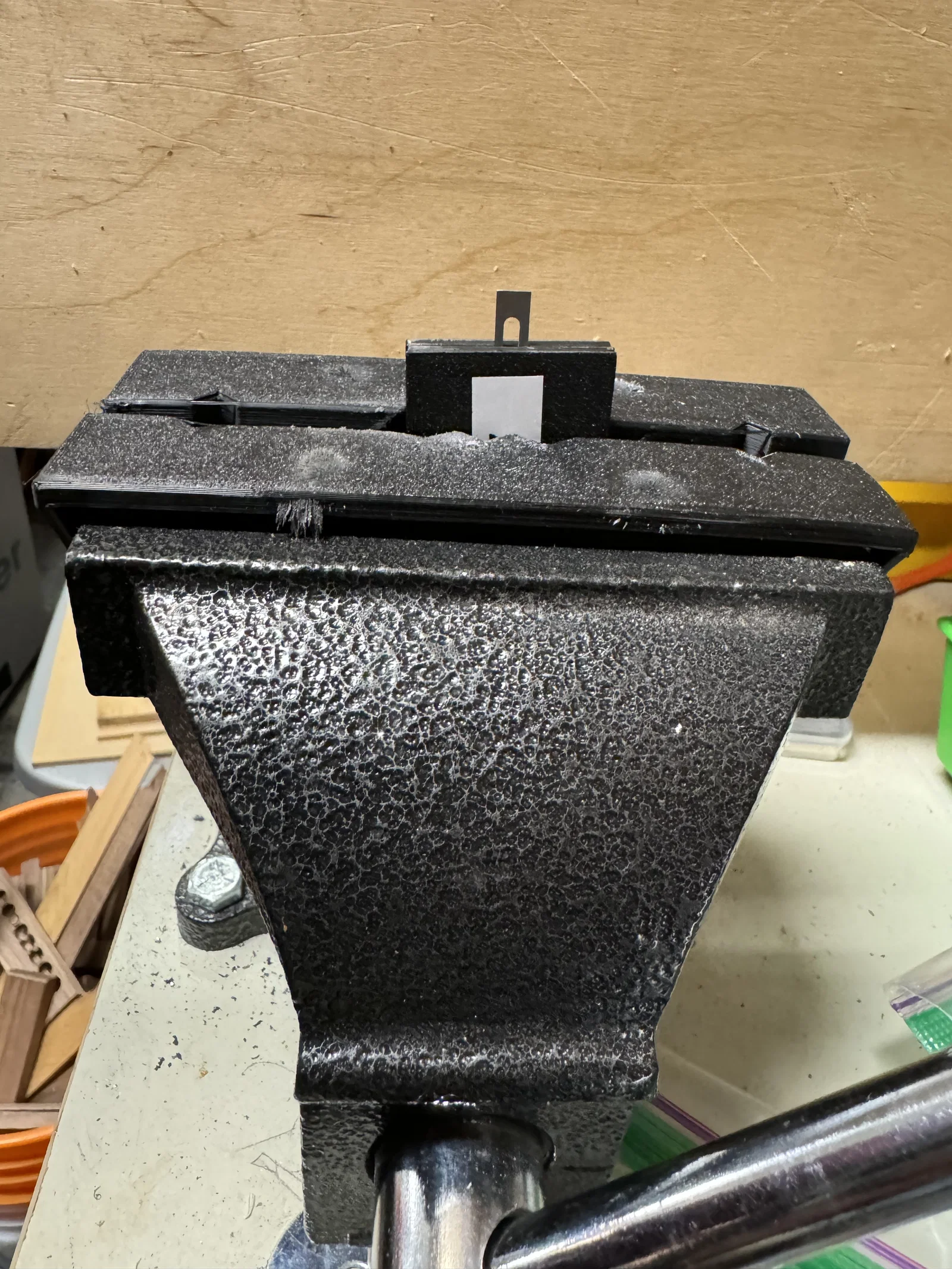

3. Giờ siết ê-tô lại để lưỡi không bị xê dịch.

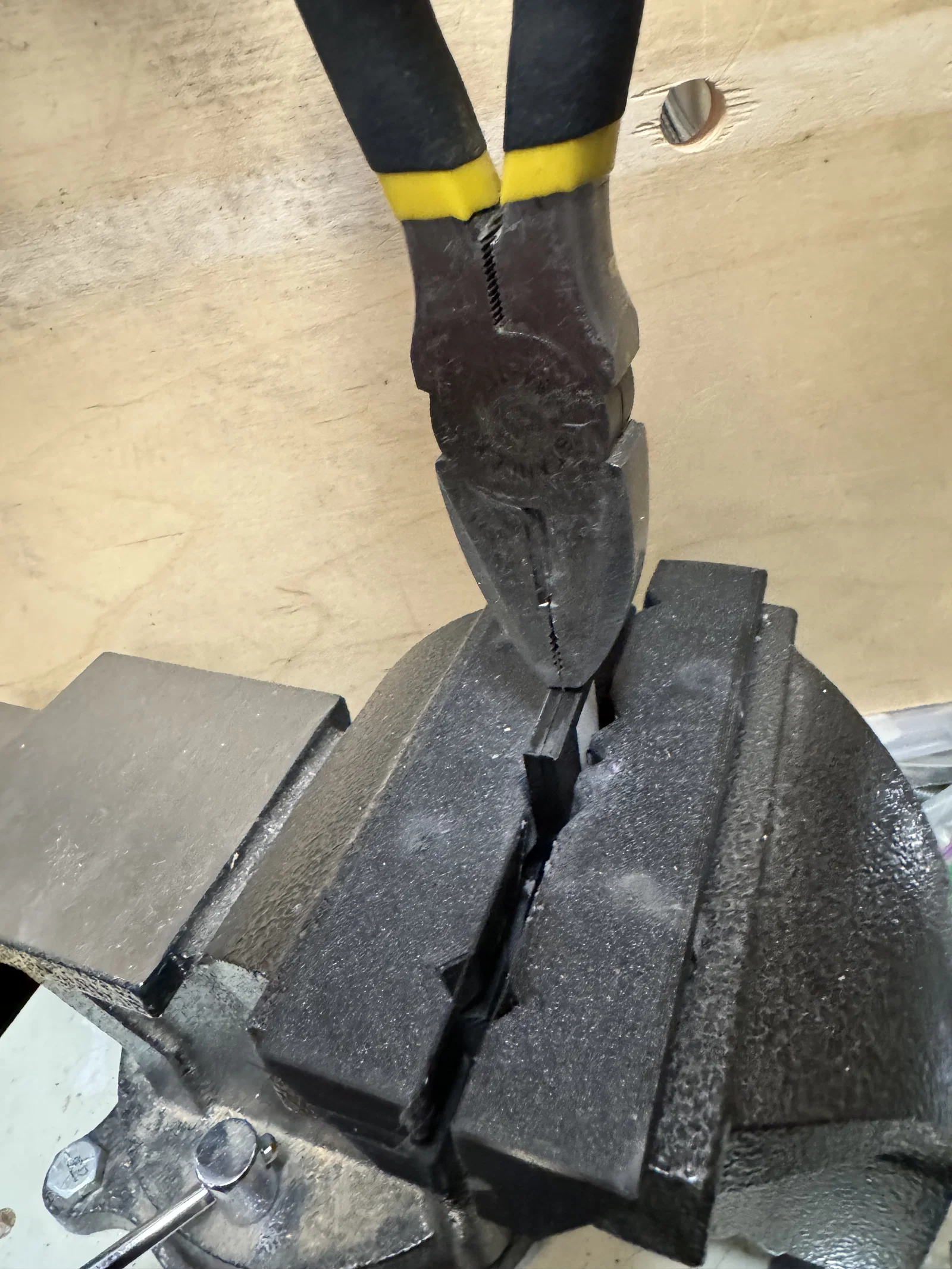

4. Dùng kìm bẻ lưỡi tới lui cho tới khi nó gãy. Thường chỉ cần 1–2 lần bẻ qua bẻ lại.
5. Mình dùng một miếng đá mài kim cương dạng thẻ (credit card diamond sharpening stone) để làm dịu/mịn phần cạnh còn lại nếu chỗ gãy không được “ngọt”.

Mấy lưỡi này rất bén! Vui lòng cẩn thận kẻo bị đứt tay. Mình không chịu trách nhiệm cho bất kỳ chấn thương nào.
