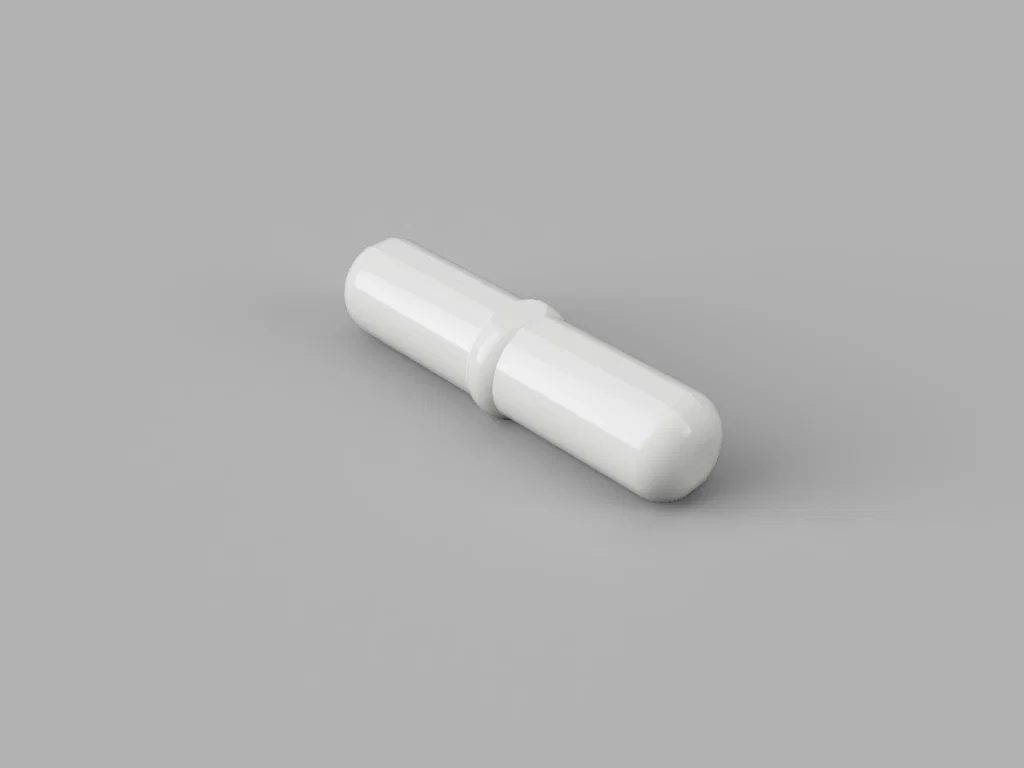

Thanh khuấy từ (tham số) – Magnetic stir bar (parametric)

Đồng nghiệp / sinh viên / “bản thân trong quá khứ” của bạn lại làm rớt cây khuấy từ xuống cống (nữa) hả?

Không sao hết, vì bạn có máy in 3D.

Mà đã có máy in 3D thì kiểu gì bạn cũng có nam châm!

(Đừng hỏi vì sao. Chắc là luật tự nhiên thôi)

Giờ thấy bị réo tên rồi ha, yên tâm, mình cũng có nam châm.

Và nếu bạn chọn bản split (tách đôi), bạn sẽ cần thêm keo siêu dính (superglue) hoặc loại tương đương.

Để tiết kiệm thời gian và/hoặc đỡ bực, mình để sẵn ở đây một giải pháp.

Một giải pháp từ PRINTABLES.

(Nếu cái đoạn PR viết hoa này mà không giúp mình lấy được cái cúp thì không biết hôm nay mình làm gì luôn :)

Cây khuấy từ đầu tiên trên Printables!

Đây là một template parametric cho Fusion 360; bạn chỉ cần tải về, mở trong Fusion rồi chỉnh các biến theo ý (kích thước và số lượng nam châm bạn đang có sẵn để xài)…

Các biến hiện có:

• Đường kính stir bar
• Chiều dài stir bar
• Đường kính magnet
• Chiều cao magnet
• Số lượng magnet

Đúng rồi, bạn có thể làm “toang” model nếu chọn nam châm lớn hơn chính cây khuấy từ, nên làm ơn đừng làm vậy.

Hiện có 2 phiên bản:

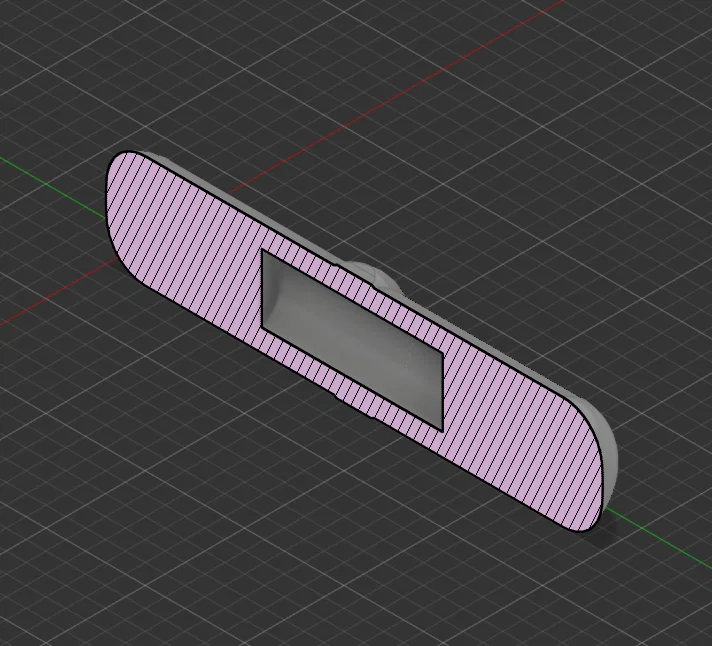

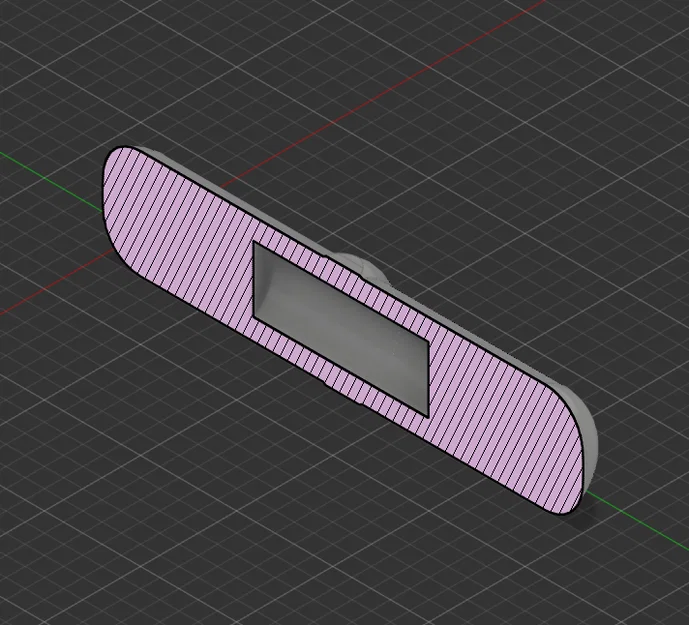

whole stir bar và split stir bar
(vì một số bạn máy in chưa được “ngon” lắm và thích hậu kỳ nhiều)

Mình biết không phải ai cũng rành Fusion 360, nên mình đã làm sẵn vài kích thước stir bar phổ biến kèm theo nhiều kích thước nam châm khác nhau.

Nếu bạn muốn thêm lựa chọn, cứ để lại bình luận cho mình nha.

Hãy chọn filament theo đúng mục đích sử dụng cuối cùng của stir bar; ví dụ đừng thả một cây ABS vào acetone, đừng đem cây PLA đi nung trên 60 °C (140 F / 333,15 K), v.v.

Một vài mẹo khi chọn nam châm:

• Càng mạnh càng tốt
• Nam châm càng dài hoặc xếp chồng càng nhiều càng tốt
  (khoảng ¼ chiều dài stir bar có vẻ chạy ổn)

In ấn:

Orientation: sao cho máy in và thần kinh của bạn chịu nổi

Infill: 100% (chẳng ai thích một cây khuấy bị nổi lềnh bềnh)

Thêm nam châm: pause ở độ cao phù hợp hoặc thêm sau khi in xong đối với bản split.

Q and A:

Sao bạn không làm file này “đàng hoàng” hơn?

• Vì mình là tay ngang và đây là file đầu tiên mình đăng. Cảm ơn góp ý của bạn.

Sao stir bar lại bị phẳng 2 mặt?

• Để nó nằm yên, không lăn khỏi bàn và mình khỏi phải in thêm cây khác (nữa).

Mình không tìm được filament phù hợp cho ứng dụng của mình, phải làm sao?

• Bạn có thể thử phủ stir bar bằng một lớp trơ nào đó (chắc silicone?) Mình không phải chuyên gia.

Bạn có câu hỏi chưa được trả lời ở đây?

Vui lòng để lại bình luận :-)

History:

12.5.24 Version 1.0: Release-Version

12.5.24 Version 1.1: Fixed missing constraint
