Giá đỡ ống đồng 15mm OD/13mm ID cho thiết kế CAD

Các mô hình này được thiết kế như một tài sản CAD để bạn sử dụng trong các sáng tạo của riêng mình. Nó cho phép bạn gắn một thiết kế vào ống có đường kính ngoài 15mm/đường kính trong 13mm bằng cách sử dụng một kết nối bên trong, tương tự như cách hoạt động của một bu lông mở rộng.

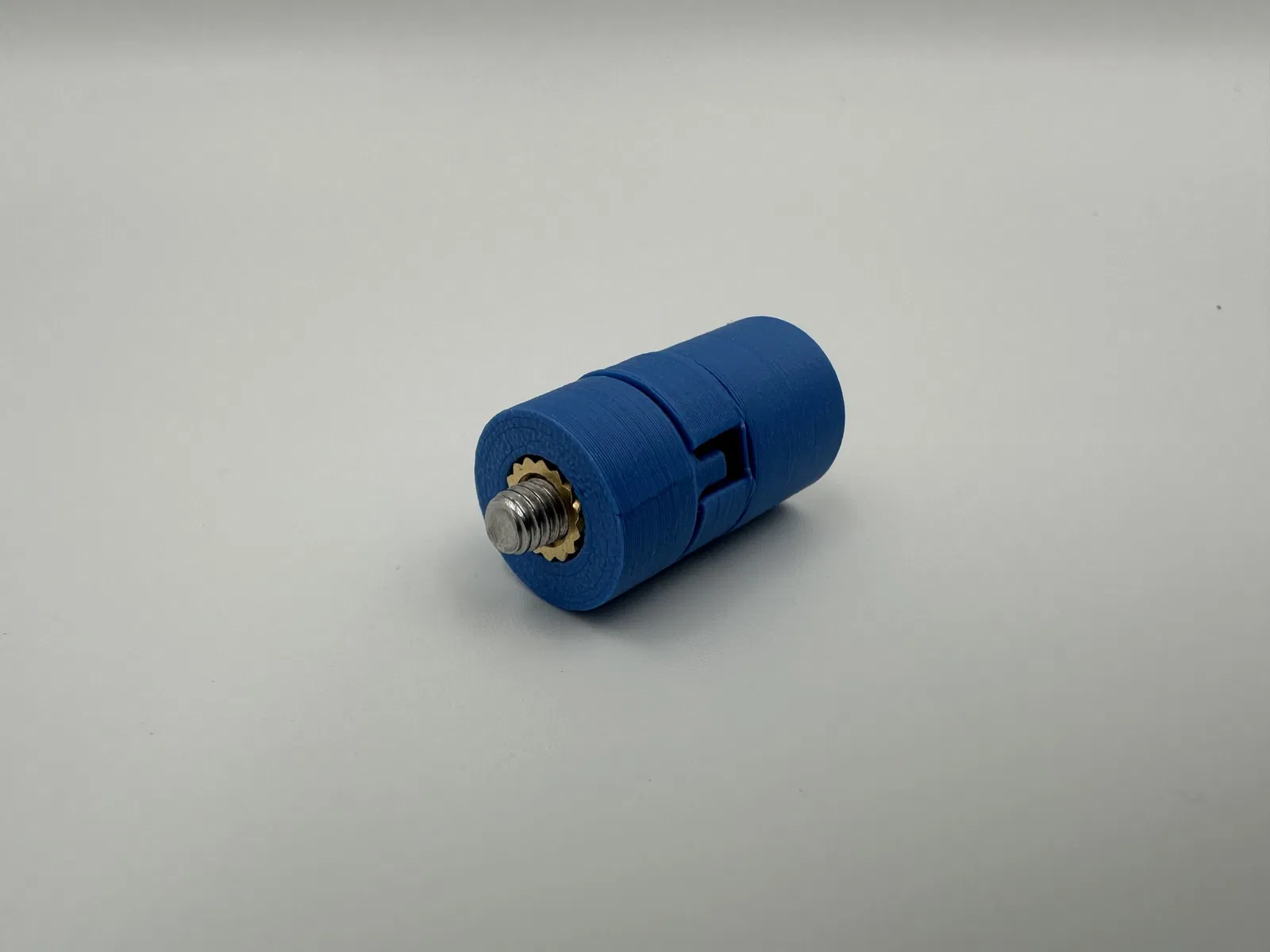

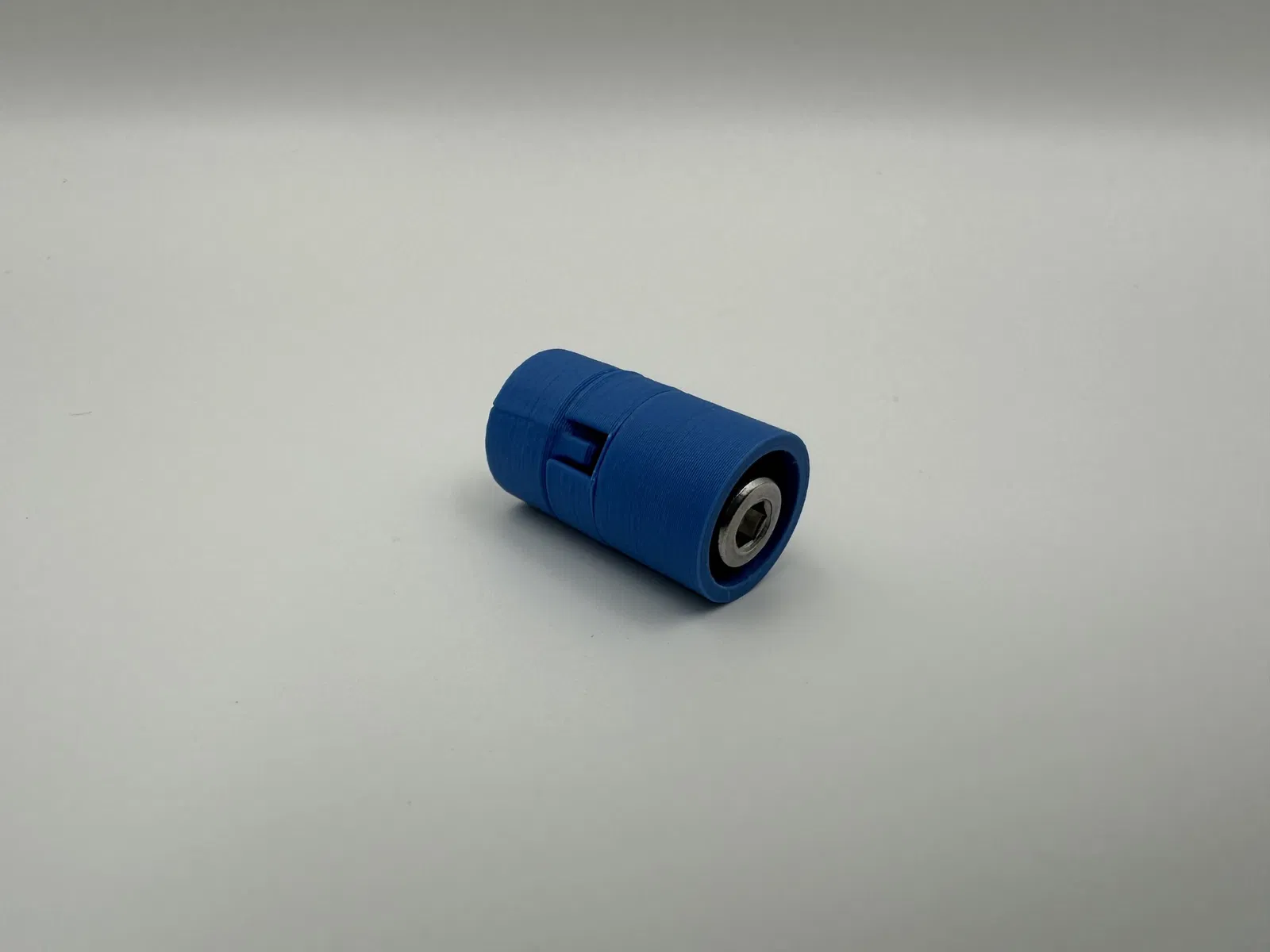

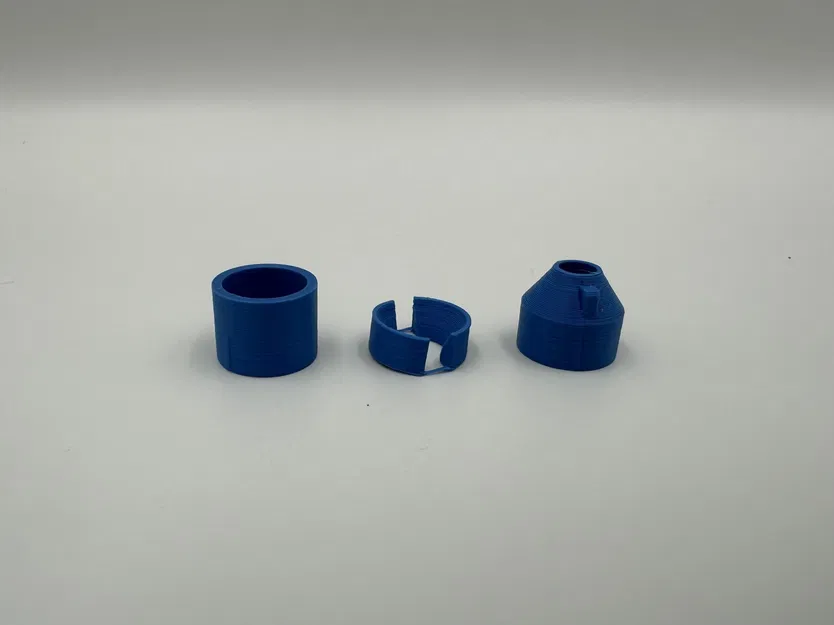

Phần bên ngoài của thiết kế như trong hình trên mô hình đã lắp ráp có đầu vít ở đó. Đây là thành phần mà bạn nên tích hợp vào mô hình của mình và các phần khác nên được in riêng.

Đây là phiên bản chức năng ban đầu có thể sẽ được xem xét lại và cải tiến. Nó đã được thử nghiệm thành công trên ống thừa từ công việc ống nước trong nhà.

Nếu bạn muốn xem mô hình 3D với màu sắc trong trình duyệt của mình và với AR tùy chọn, điều này có sẵn trực tiếp tại trình xem Shapr3D ở đây.

Biến thể

Phần này mô tả mục đích và khuyết điểm của từng biến thể kết nối với mô hình của bạn:

A: Đây được thiết kế để dễ in khi mặt bên trong của phần này (tức là đầu không có vít) phẳng trên bàn in. Khuyết điểm là nó khó lắp ráp hơn vì bạn cần có đúng lượng căng thẳng trước khi đưa vào ống, điều này thường "vui" khi chèn nhiều ống vào một mô hình.

B: Đây được thiết kế để dễ sử dụng và vừa vặn khi đầu nơi có vít nằm trên bàn in. Nhược điểm là đệm/vít nhô ra bên ngoài mô hình của bạn.

C: Đây được thiết kế để in theo cách giống như B nhưng giấu vít và đệm. Sự thỏa hiệp là cầu nối bên trong lỗ vít/đệm.

In ấn

Nên sử dụng chiều cao lớp tối đa là 0.16 cho hai phần riêng biệt không được tích hợp vào mô hình của bạn, vì điều này giúp khi gắn fitting này bằng cách giảm ma sát.

Một đầu phun 0.4 hoặc nhỏ hơn sẽ hoạt động tốt. Mật độ in là tùy thuộc vào bạn, tùy thuộc vào mức độ căng thẳng mà bạn sẽ đặt lên nó.

Sử dụng

Đối với biến thể A, việc lắp ghép cần phải chặt ít nhất bằng ngón tay trước khi chèn vào ống, để có đủ ma sát cho phần bên trong của phụ kiện giữ nguyên vị trí khi bạn vặn nó vào - nhưng không quá nhiều đến mức nó giãn nở trước khi bạn chèn nó vào ống.

Đối với các biến thể khác, chúng chỉ cần chặt đủ để các bộ phận khóa chặt với nhau tại những vị trí có dấu lồi lõm trên mỗi bộ phận.

Bạn cần những thứ sau:

• Một bu lông M4 dài 15mm hoặc hơn và một đai ốc M4 hoặc đĩa lót (đĩa lót nhỏ hơn 10mm để vừa vào lỗ)
• Một chèn Ruthex M4 hoặc M4S tùy thuộc vào chèn bên trong đã chọn

Các phiên bản

2023.10.01: Thêm 2 biến thể mới của phần gắn vào mô hình của bạn mà dễ lắp ráp hơn. Thêm biến thể chèn bên trong Ruthex M4S.

2023.09.30.b: Cải tiến mô hình bằng cách làm cho nó dễ lắp hơn một chút.

2023.09.30.a: Phiên bản ban đầu.
