Hộp Giữ Khô Filament 2 Cuộn / KMart 9L Dry Container

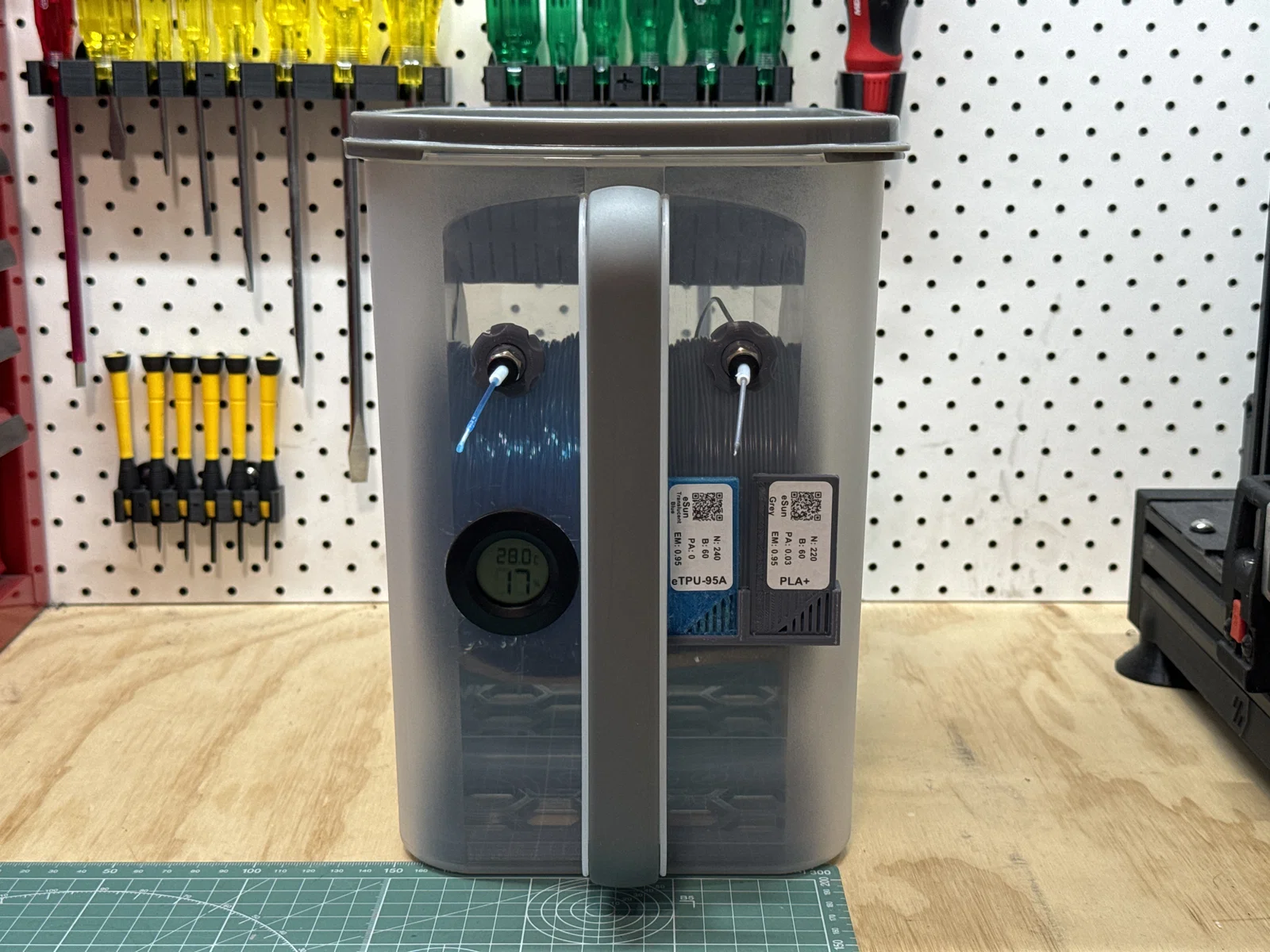

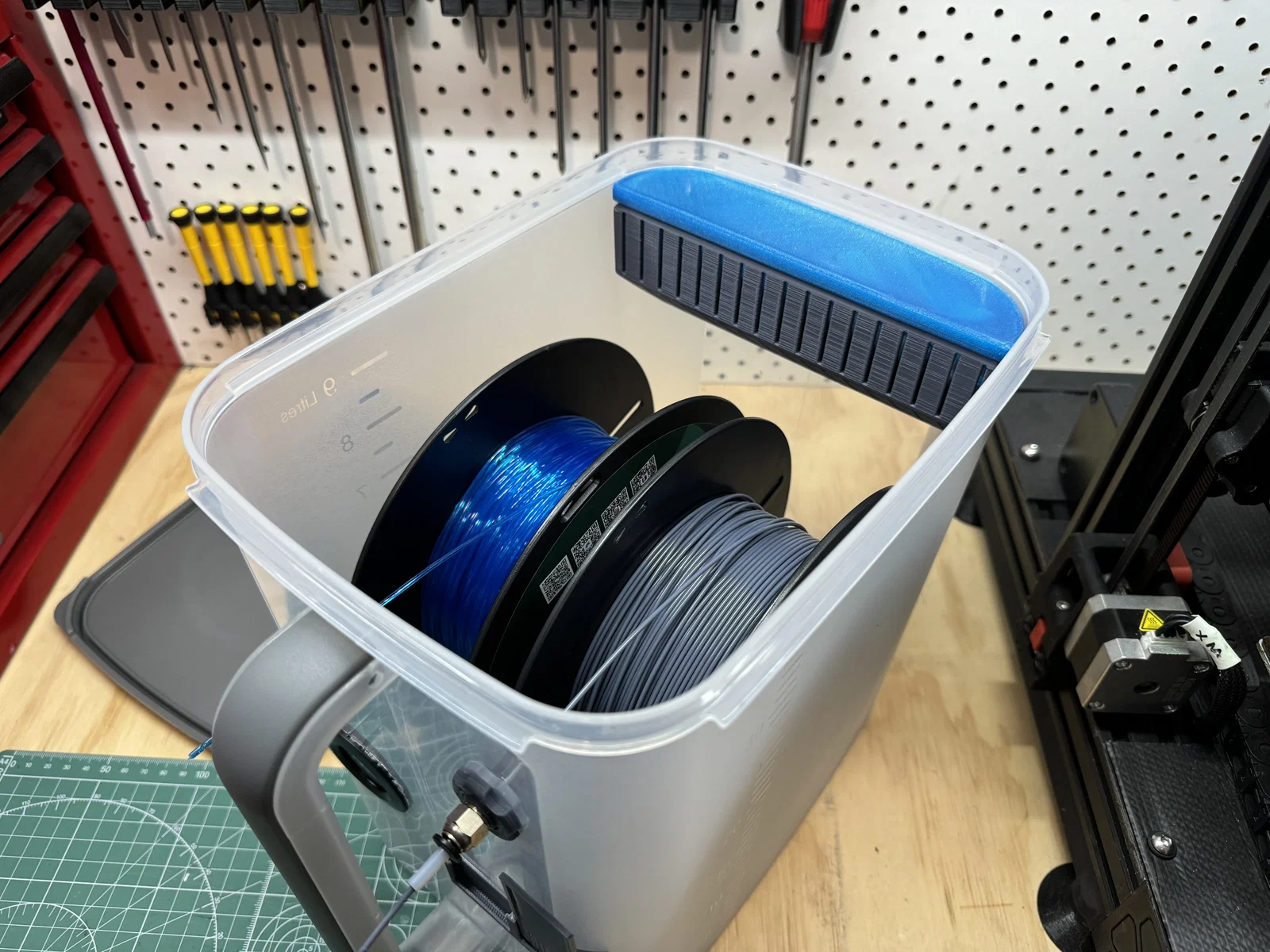

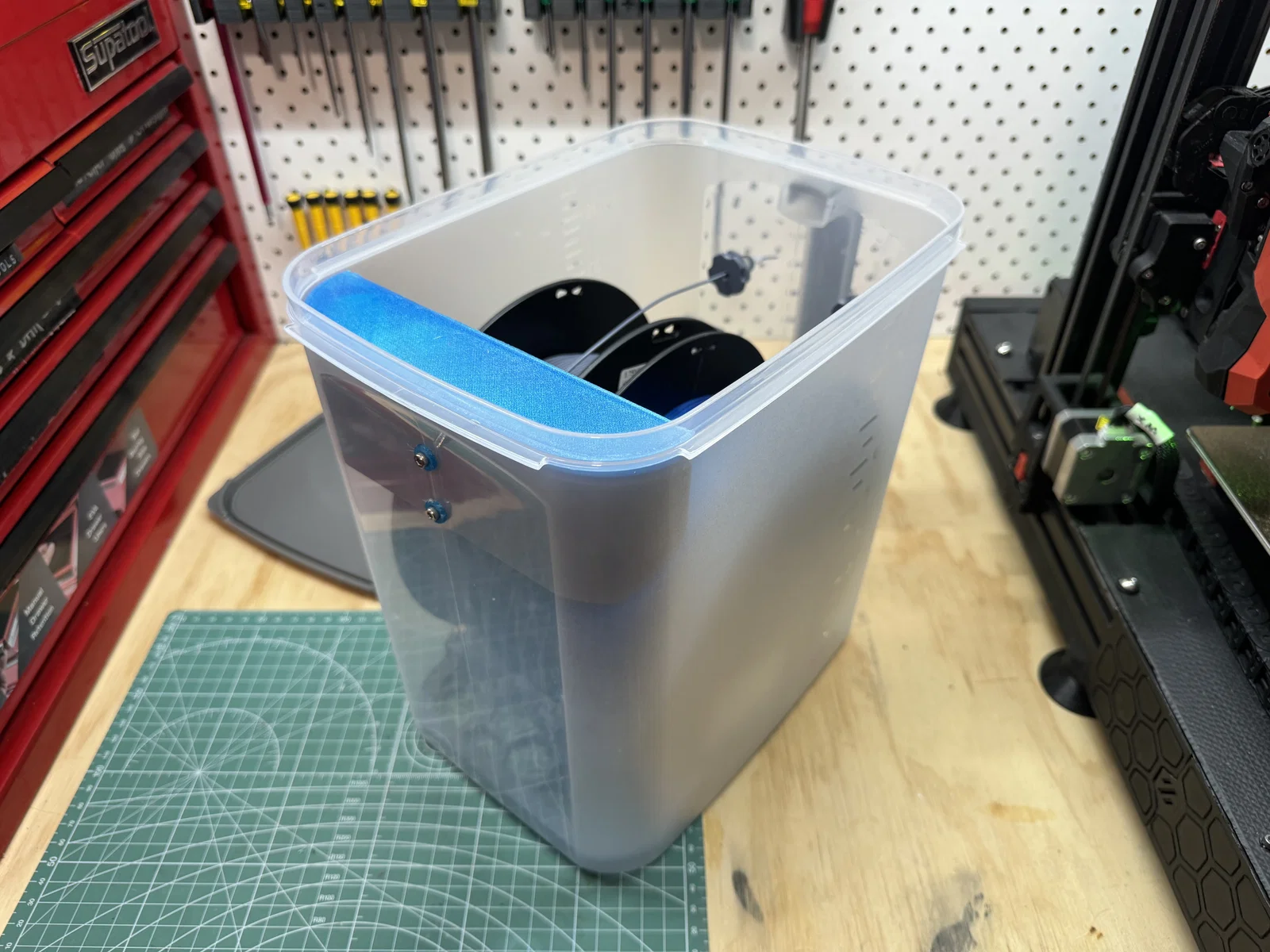

Bạn từng lục Printables hoài để kiếm một giải pháp hộp sấy/giữ khô filament mà không làm ví tiền “khóc thét” chưa? Nhiều thiết kế nhìn thì xịn thiệt, nhưng lại đòi mấy loại thùng/hộp khó mua ở Úc hoặc giá chát. Vậy là mình lượn trung tâm mua sắm gần nhà, xách theo một cuộn spool rỗng và quyết tâm giữ chi phí thấp. Rồi trúng số: cái K-Mart 9L Dry-Food Container chỉ $6. Kích thước vừa khít để bỏ 2 cuộn 1KG, vẫn dư chỗ cho desiccant và vài món “đồ chơi” thêm.

Nhiều hộp filament dùng một cây rod luồn qua đường kính trong của spool để nó quay khi nhả filament—mình hiểu vì sao người ta thích (spool được thiết kế vậy mà). Nhưng mình thì không chịu nổi: mỗi lần thay spool hay dời qua dời lại là thêm một bước, dễ bực mình. Đây cũng giống quan điểm Adam Savage nói về việc trữ dây điện hay băng keo: để nó lăn trên một bề mặt thì vẫn nhả được thứ mình cần, mà cả cụm lại cơ động hơn, dễ mang đi. Thiết kế này dùng bearing 608 tiêu chuẩn, kiếm ở nhiều chỗ được, và dùng PC4-M10 PTFE couplings tiêu chuẩn—kiểu mà nhiều người chắc cũng có sẵn dư từ máy in.

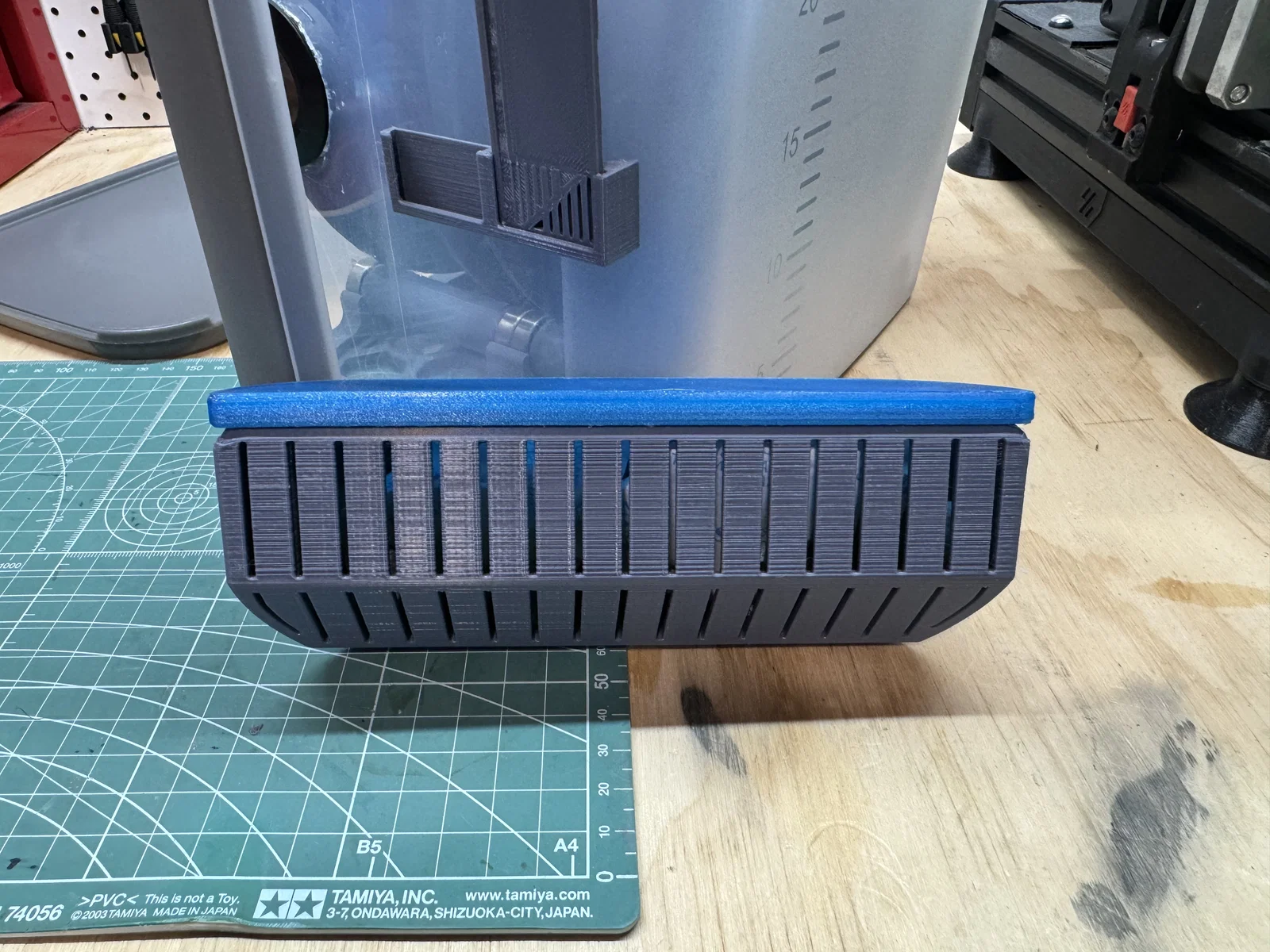

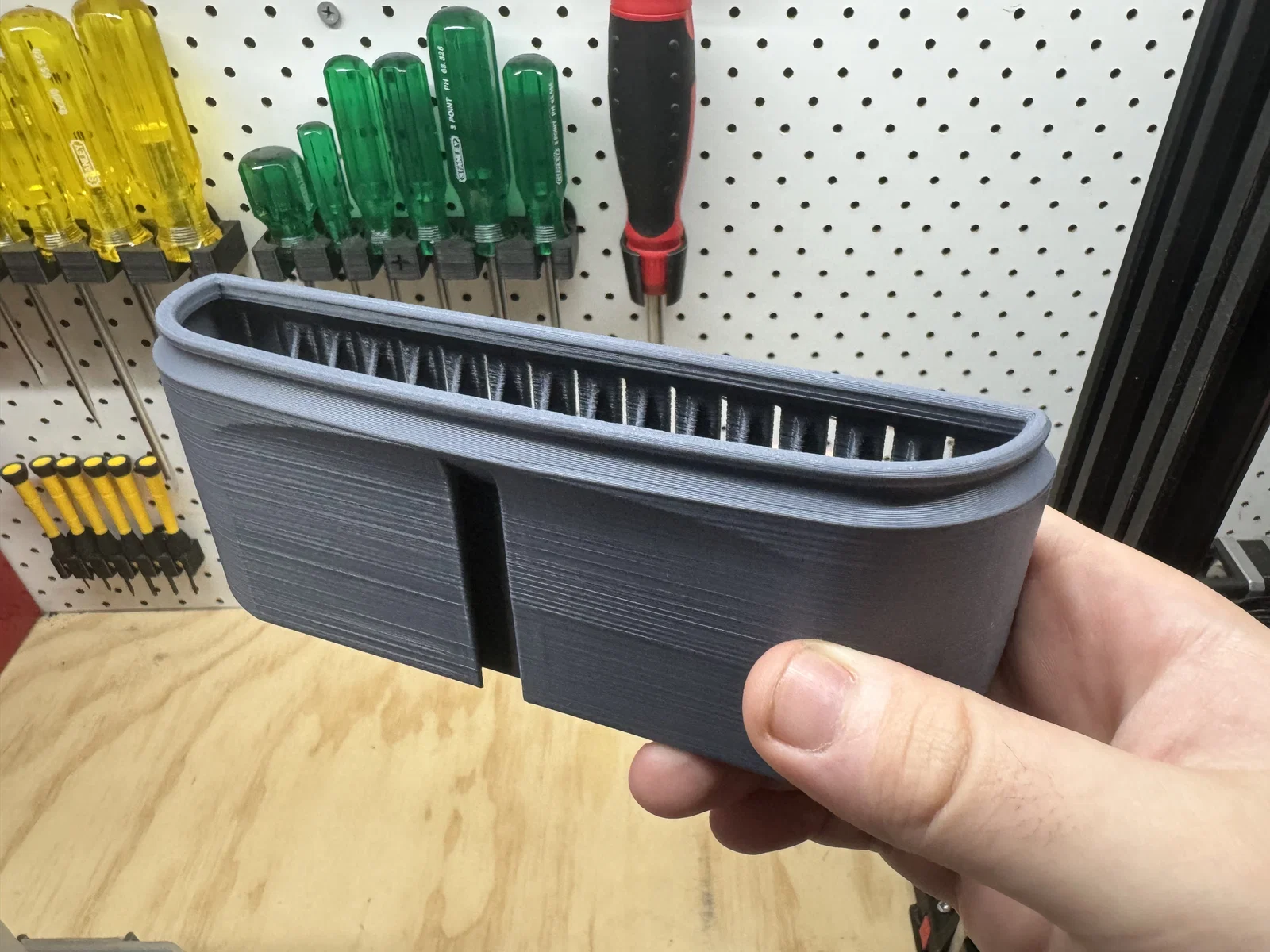

Hộp desiccant được thiết kế để in bằng PETG, để khi đổ silica gel vào thì có thể bỏ nguyên cả hộp vào lò vi sóng hoặc lò nướng ở nhiệt thấp để sấy lại silica mà cái tub không bị biến dạng vì nhiệt. Cả cái tub có thể trượt lên thanh rail để tháo ra cho tiện, vừa để sấy, vừa để dễ thao tác thêm/bớt spool.

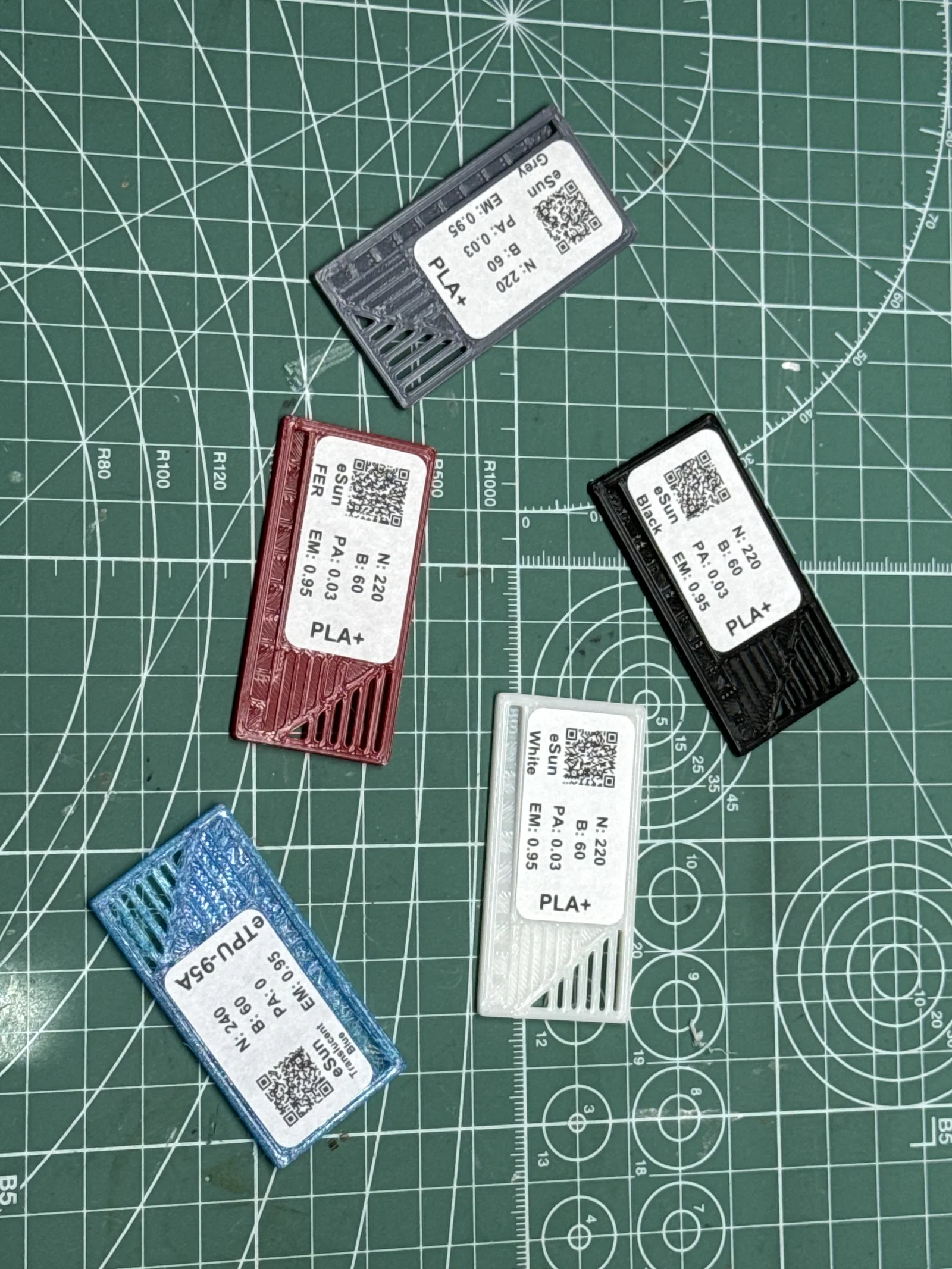

Để theo dõi độ ẩm, vì trong thùng còn nhiều chỗ, mình chừa sẵn vị trí cho loại hygrometer tròn đang khá phổ biến trên site này và mua trên Amazon cũng ổn giá. Mình cũng thiết kế thêm một cái thẻ ID filament nhỏ gọn. Nó được làm để dùng sticker label Avery L7144, có kèm template để bạn tự thiết kế.

Changelog

• V1 - 2023/11/23
  • Bản phát hành đầu tiên.
• V2 - 2024/05/21
  • Thiết kế lại base plates để giảm hao filament và tăng khả năng in,
  • Giảm đường kính roller.
• V3 - 2025/07/08
  • Tăng bề rộng spool tối đa lên 67mm,
  • Cải thiện ngàm gắn hygrometer, không cần cắt lỗ trên thùng nữa.
• V3.1 - 2025/07/26
  • Thêm lỗ tạo ren (thread forming) cho MOUNT,
  • Thêm clip on swatch mới.

Purchasables

• 1x K-Mart 9L Dry-Food Container
• 1x Round 41mm Hygrometer
• 8x 608-2RS Bearings
• 2x M3x8 SHCS
• 2x PC4-M10 PTFE Coupling
• 200g Wiseorb Silica Desiccant (đủ đổ đầy 1 hộp) hoặc 3.6kg Wiseorb Silica Desiccant hoặc tuỳ bạn chọn
• Avery L7144 sticker labels (cho thẻ ID filament tuỳ chọn)

Assembly

Base

Materials Needed:

    1x BASE A (PLA)
    1x BASE B (PLA)
    4x ROLLER SPINDLE (PLA)
    8x 608-2RS Bearings
    1x Round 41mm Hygrometer

Printing Instructions:

    - In tất cả chi tiết bằng PLA, layer height 0.2mm, infill gyroid >10%.

Assembly Steps:

    1. Gắn bearing 608-2RS vào hai bên của 4 roller.
    2. Nối BASE A và BASE B bằng khớp dovetail đã in.
    3. Bấm (snap) 4 ROLLER SPINDLE vào các ngàm giữ bearing.
    4. Ép nhẹ (press fit) hygrometer vào BASE B.
    5. Đặt cả cụm vào trong thùng (thiết kế đối xứng quay).

Desiccant Box

Materials Needed:

    1x TUB (PETG or ABS)
    1x TPU LID (TPU)
    2x TPU WASHER (TPU)
    1x MOUNT (PLA)
    2x M3x8 SHCS

Printing Instructions:

    - In TUB và MOUNT bằng PETG hoặc ABS, layer height 0.2mm, infill gyroid >10%.
    - In các phần TPU theo điều kiện tốt nhất bạn làm được.

Assembly Steps:

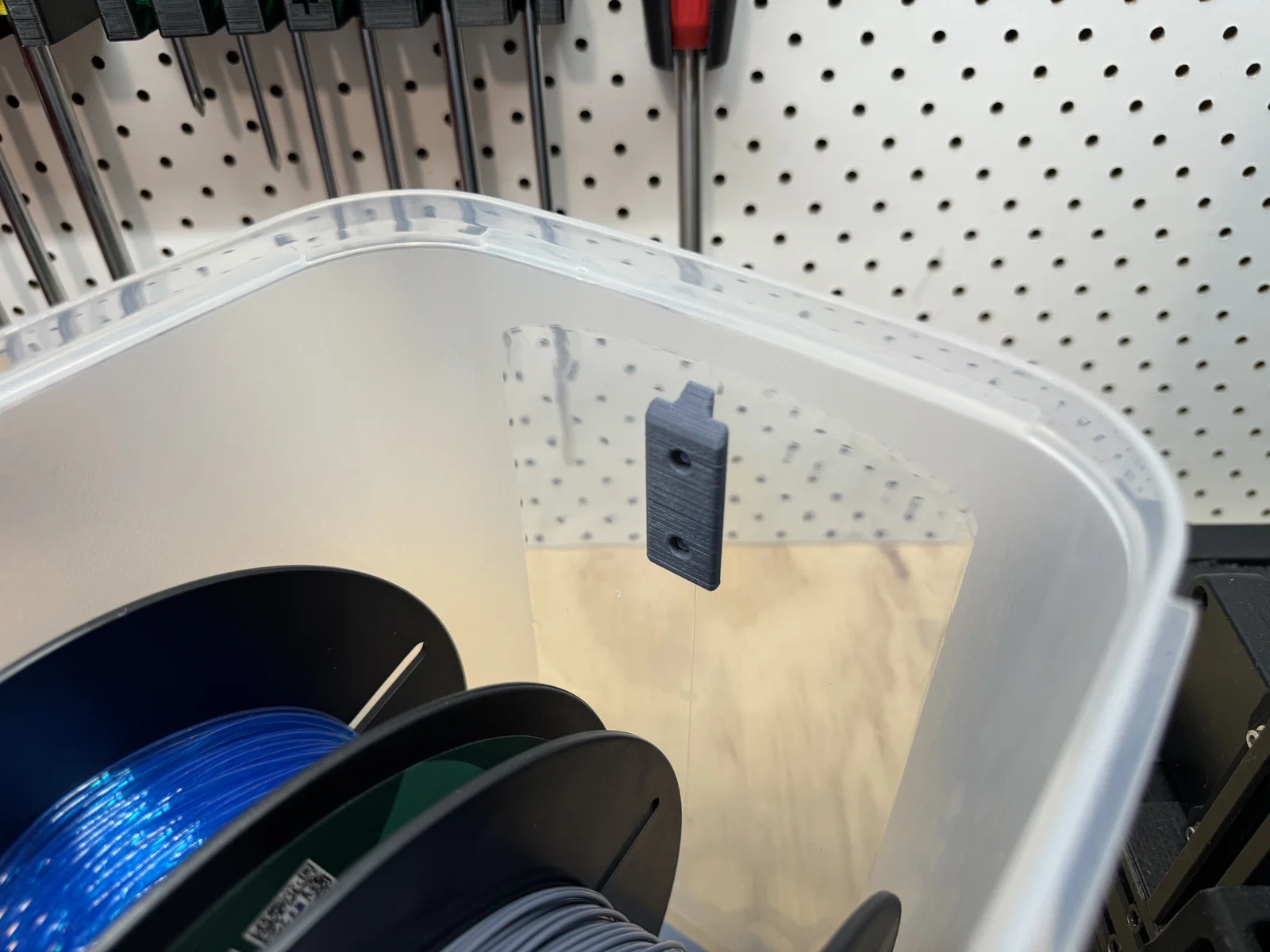

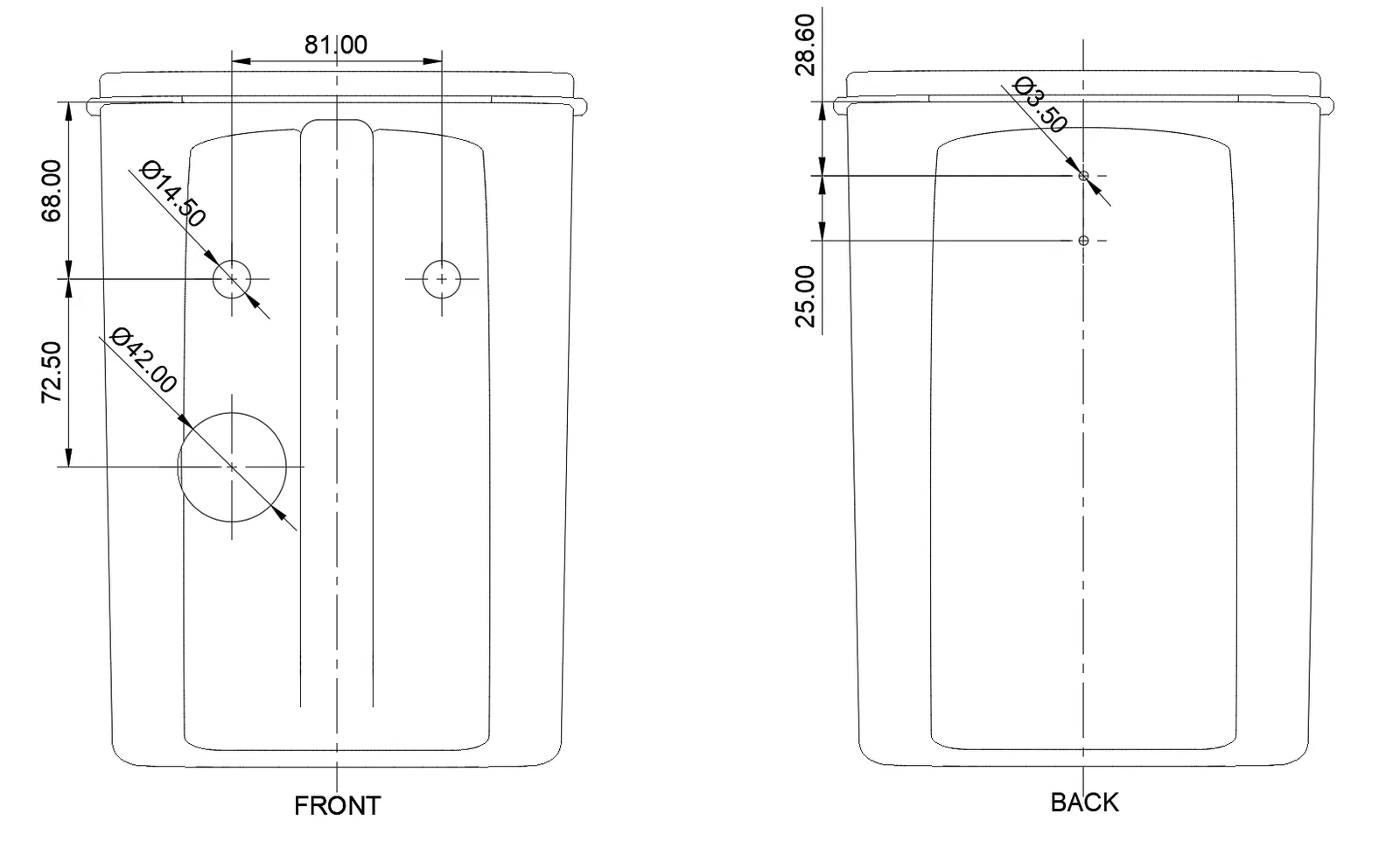

    1. Đặt MOUNT ở mặt trong phía SAU của thùng, canh cho nó khớp theo đường cong phía trên. Đánh dấu và khoan lỗ 3.5–4mm tại các vị trí được chỉ trên bản vẽ.
    2. Bắt MOUNT bằng 2x M3x8 SHCS và long đền TPU WASHER đã in.
    3. Gắn TPU LID lên TUB, sau đó có thể trượt TUB vào Mount để tháo lắp cho tiện.

Couplings

Materials Needed:

    2x COUPLING A (PLA)
    2x COUPLING B (PLA)
    2x PC4-M10 couplings

Printing Instructions:

    - In tất cả chi tiết bằng PLA, layer height 0.12mm (quan trọng để ren lên đúng), infill gyroid >10%.

Assembly Steps:

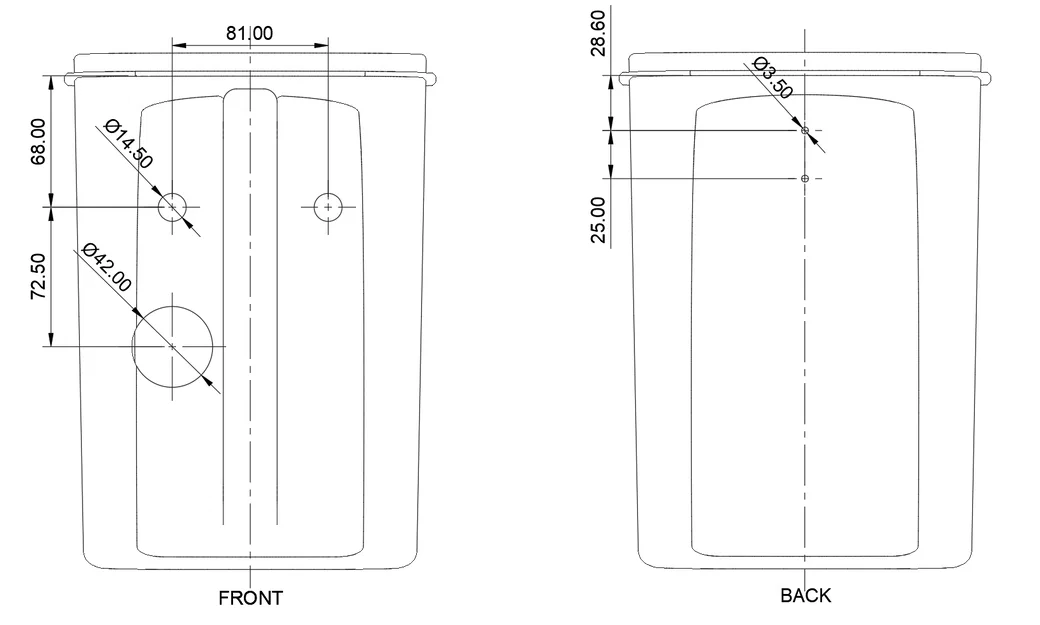

    1. Khoan 2 lỗ 14mm ở mặt TRƯỚC của thùng theo bản vẽ đính kèm.
    2. Vặn PC4-M10 couplings vào COUPLING A.
    3. Siết chặt cụm Coupling với COUPLING B ở mặt ngoài và COUPLING A ở mặt trong.
    4. Gắn ống PTFE từ extruder của bạn vào coupling cần dùng HOẶC gắn một đoạn ngắn ống PTFE để giảm ma sát filament.

Accessories

Materials Needed:

    2x DISPLAY FLAG (ANY)

Printing Instructions:

    - In tất cả chi tiết với layer height 0.2mm, infill gyroid >10%.

Assembly Steps:

    1. Kẹp DISPLAY FLAG vào tay cầm của thùng, xoay 180 độ để có cái thứ hai ở phía đối diện.

Labels

Đính kèm là file zip LabelGenerator.zip có chứa LabelGenerator.py.

Để dùng script Python này bạn cần cài Python3 và cài các thư viện cần thiết bằng:

pip install reportlab qrcode

Có các thư viện này rồi, bạn chỉnh biến filaments ở dòng 365 và thêm thông tin filament của bạn vào. Sau đó chạy script bằng:

python LabelGenerator.py

Một file pdf tên FilamentLabels.pdf sẽ được tạo ra, sẵn sàng để in lên giấy label của bạn. Script cũng có chức năng đổi loại tờ label sheet được dùng. Ban đầu mình dùng script này cho các thiết kế label khác rồi chỉnh lại để chạy cho label filament trên giấy Avery L7144; nên nếu dùng loại giấy label khác thì phiên bản hiện tại chưa được test.

Final word

Nếu bạn thấy ổn thì cứ để lại bình luận cho mình biết. Còn nếu bạn thật sự thích mấy món mình làm, bạn có thể ủng hộ mình tại đây.
