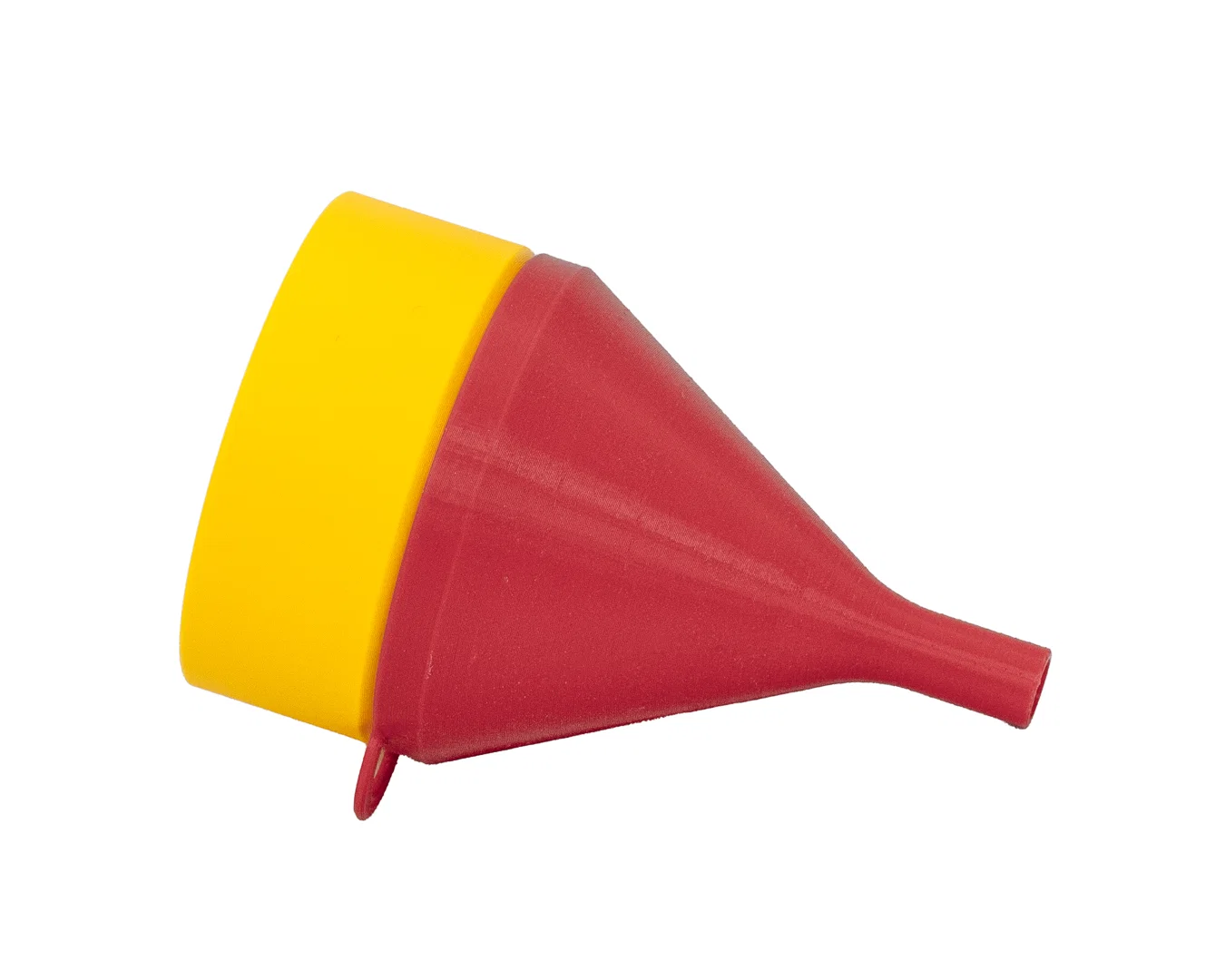

Lưới Lọc Gắn Kẹp Cho Phễu – FUNNEL STRAINER FILTER -PARAMETRIC

Cuối cùng cũng có cái lưới lọc (filter sieve/strainer) vừa với bất kỳ phễu kiểu parametric nào của mình.

Các model tải về ở đây sẽ vừa với mọi file STL tiêu chuẩn của mình dùng phễu đường kính 70mm, bao gồm cả bản có thông gió.

Bạn có thể tự chỉnh kích thước cho phễu custom của bạn bằng cách tải về và làm theo hướng dẫn trong file SOURCE CODE pdf đính kèm.

VARIABLES

Tài liệu parametric được vẽ để cho phép đường kính phù hợp với mọi phễu trong PARAMETRIC FUNNEL COLLECTION của mình.

Mắt lưới (strainer mesh) có thể chỉnh được, nhưng mình không khuyến nghị in dưới 1.2mm trừ khi bạn rất tự tin vào việc tune máy in!

KÍCH THƯỚC LƯỚI LỌC (STRAINER SIZE)
Để đơn giản hoá việc in trong đa số trường hợp, mình đã giới hạn kích thước của lưới lọc.

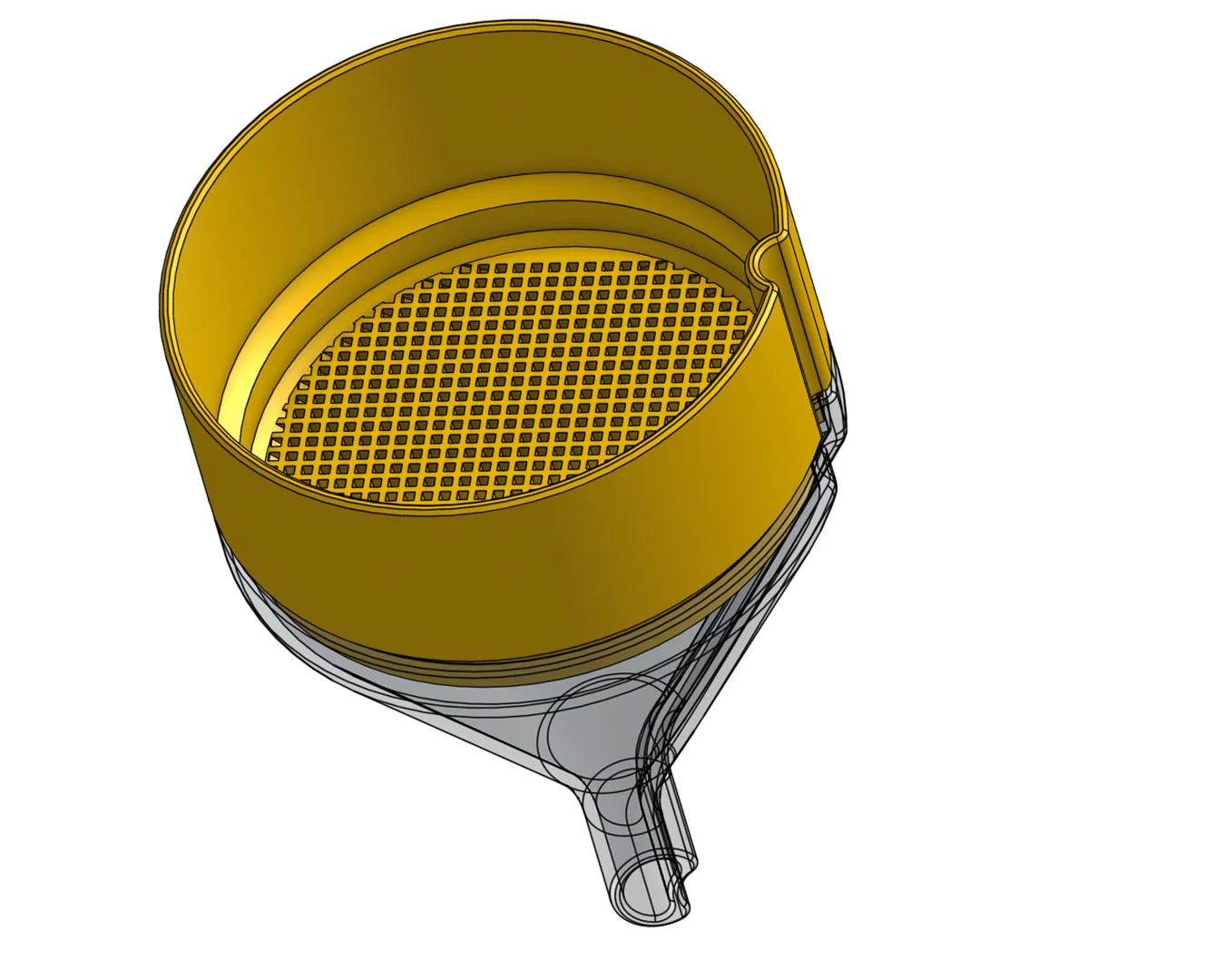

Nếu miệng phễu của bạn rất lớn mà kích thước lỗ lại nhỏ, phần lưới ở đáy sẽ nhìn như một mảng vuông; không có gì sai hết, và đa số trường hợp tổng diện tích vẫn sẽ lớn hơn phần ống (stem) của phễu.   (Model minh hoạ đường kính 170mm)

ĐỘ DÀY THÀNH TỐI ĐA (MAXIMUM WALL THICKNESS)

Model này không phù hợp để dùng với phễu có độ dày thành vượt quá 1.5mm (đây là mặc định trên các phễu parametric của mình). Nếu vì lý do nào đó bạn cần thành dày hơn, cứ nhắn mình, mình sẽ vui vẻ tạo một bản đúng kích cỡ theo nhu cầu của bạn.

IN ẤN (PRINTING)

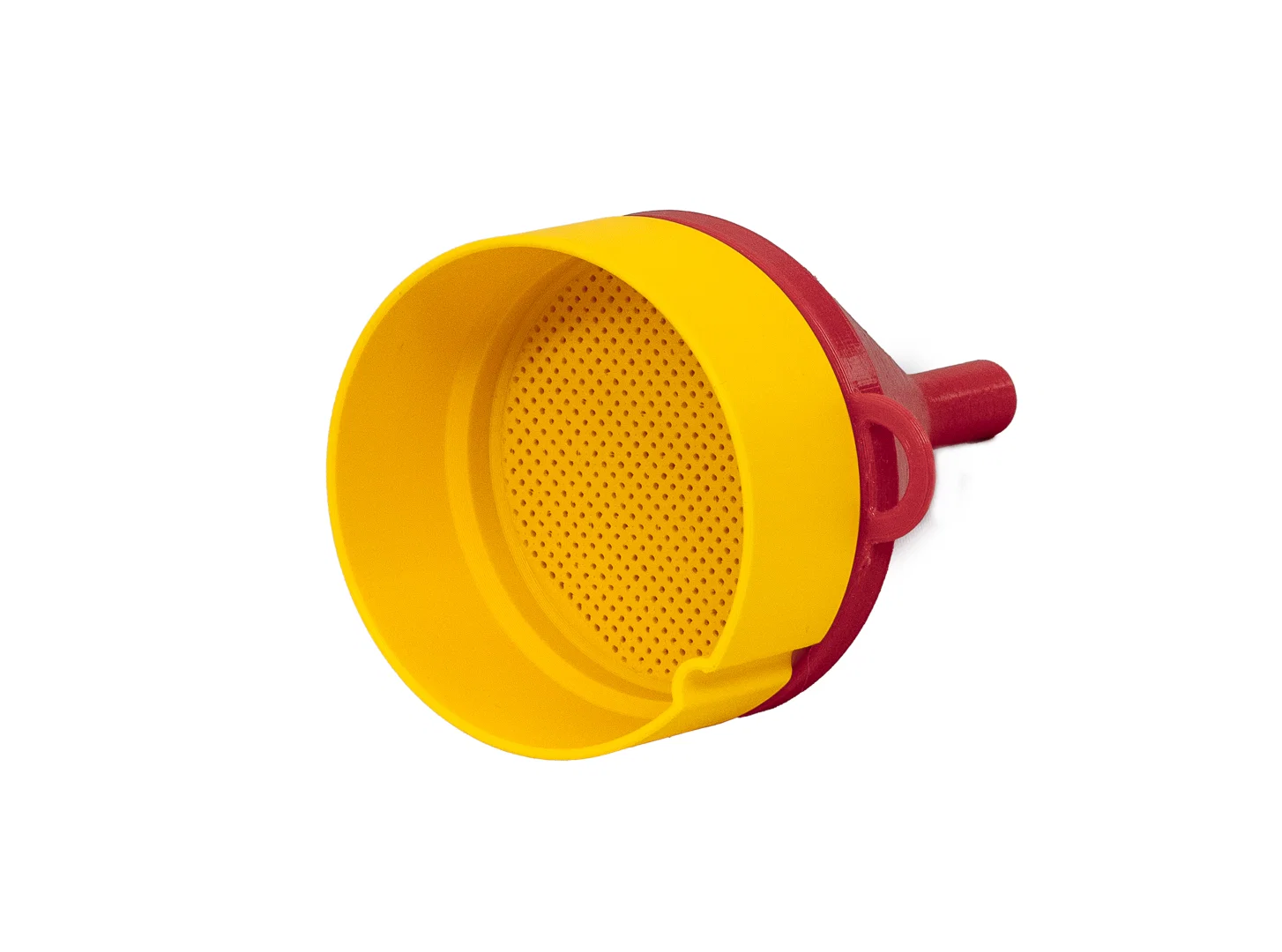

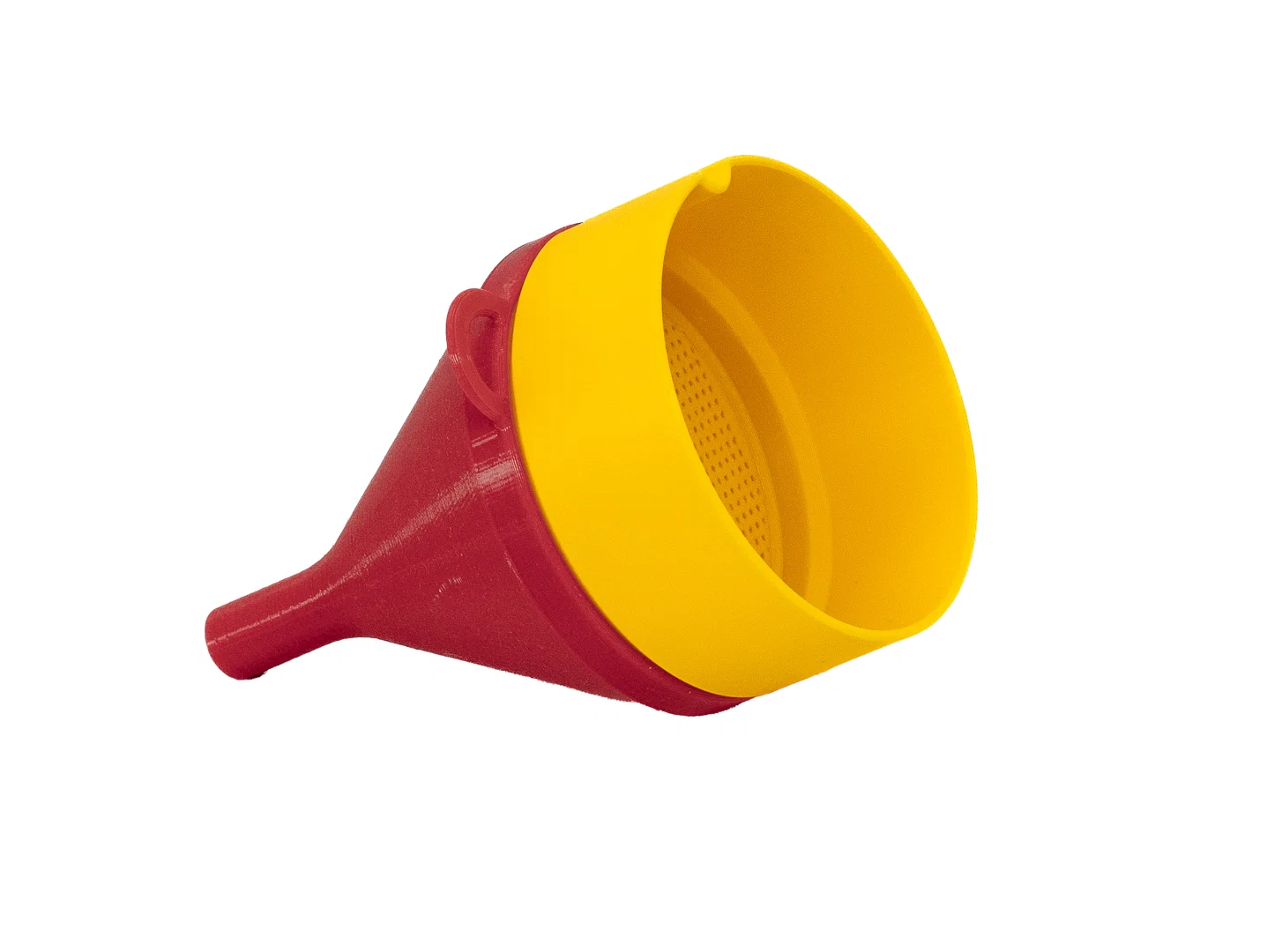

Mình in thử bằng PETG vì mình nghĩ đây là bài test khá “căng” cho hiện tượng stringing ở các khẩu độ nhỏ—ngay cả ở 1.2mm thì các lỗ trên lưới lọc vẫn dùng ổn, dù về thực tế mình nghĩ đó gần như là mức tối thiểu mình sẽ dùng. Giấy lọc (filter paper) được thiết kế để lọc hạt nhỏ hơn, và các của mình được thiết kế để hợp với mục đích đó.

DÙNG ĐƯỢC VỚI CÁC PHỄU NÀY - BẤM VÀO HÌNH ĐỂ TẢI!


Hoặc ghé toàn bộ bộ sưu tập phễu parametric của mình tại đây.
