Giá đỡ ô tô (bi 17mm) – Automotive Mount (17mm ball)

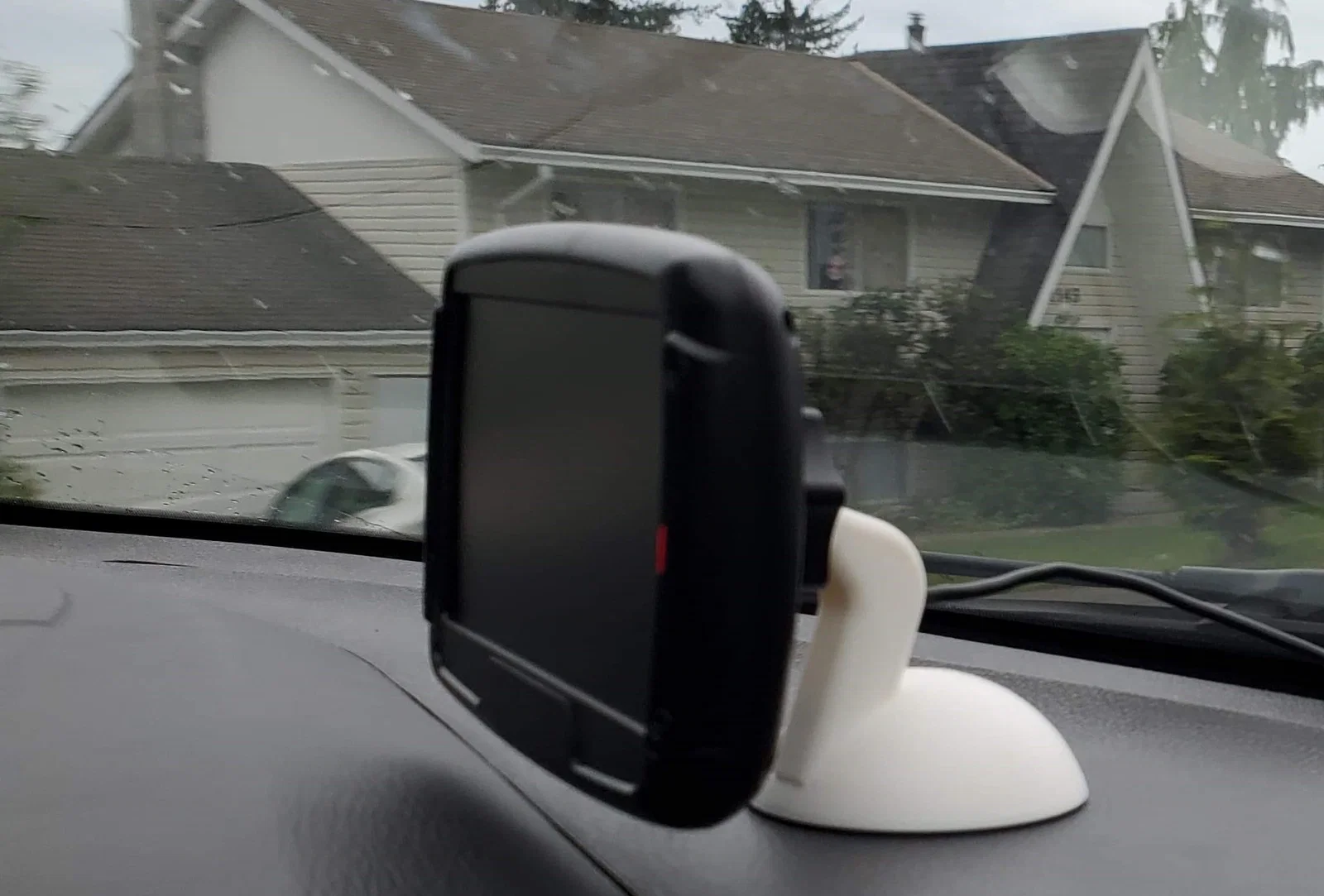

Có khá nhiều loại thiết bị dùng trên xe (kẹp điện thoại, GPS, camera lùi, v.v.) kết nối với một giá đỡ thông qua khớp socket chụp lên viên bi 17mm. Mẫu này là phần giá đỡ thay thế cho các thiết bị đó. Mình làm ra để thay cho một cái trước đây dùng giác hút để gắn lên kính xe. Bản này chỉ có đáy phẳng, nên có thể dán ở vị trí phù hợp bằng băng keo mút hai mặt.

Mình có kèm 2 phiên bản. Một phiên bản liền khối có thể in xong là dùng ngay, vì mình biết có người thích kiểu đó. Nhưng mình cũng muốn làm bản 2 mảnh vì mình tin vào việc tối ưu độ bền bằng cách đặt hướng lớp in (layer lines) cho đúng; thiết kế 2 mảnh cho phép bạn in phần đế và phần “arm” theo hai hướng khác nhau để cả hai đều chắc nhất có thể. Bạn sẽ cần tìm một con ốc phù hợp để bắt hai phần lại với nhau. Mình thì lượm đại một con ốc trong “thùng ốc vít dư”, nên không chắc chính xác loại gì, nhưng mình khuyên dùng loại ren thưa (coarse threads). Chiều dài ốc không nên quá khoảng 12mm (và cũng đừng ngắn quá), đường kính lõi (minor diameter) khoảng 3mm.

Chi tiết in (Printing Details)

Các chi tiết này được thiết kế để in với layer height 0.2mm. Phần “arm” in không cần support, còn phần “base” của bản 2 mảnh cần một ít support dưới vùng khoét loe (countersunk) cho ốc. Bản liền khối sẽ cần nhiều support hơn nữa. Khuyến nghị tăng số walls và/hoặc infill density cao. Nên dùng vật liệu chịu nhiệt.

Nếu bạn thấy thiết kế này hữu ích, nhớ đăng thành phẩm (make) nha!
