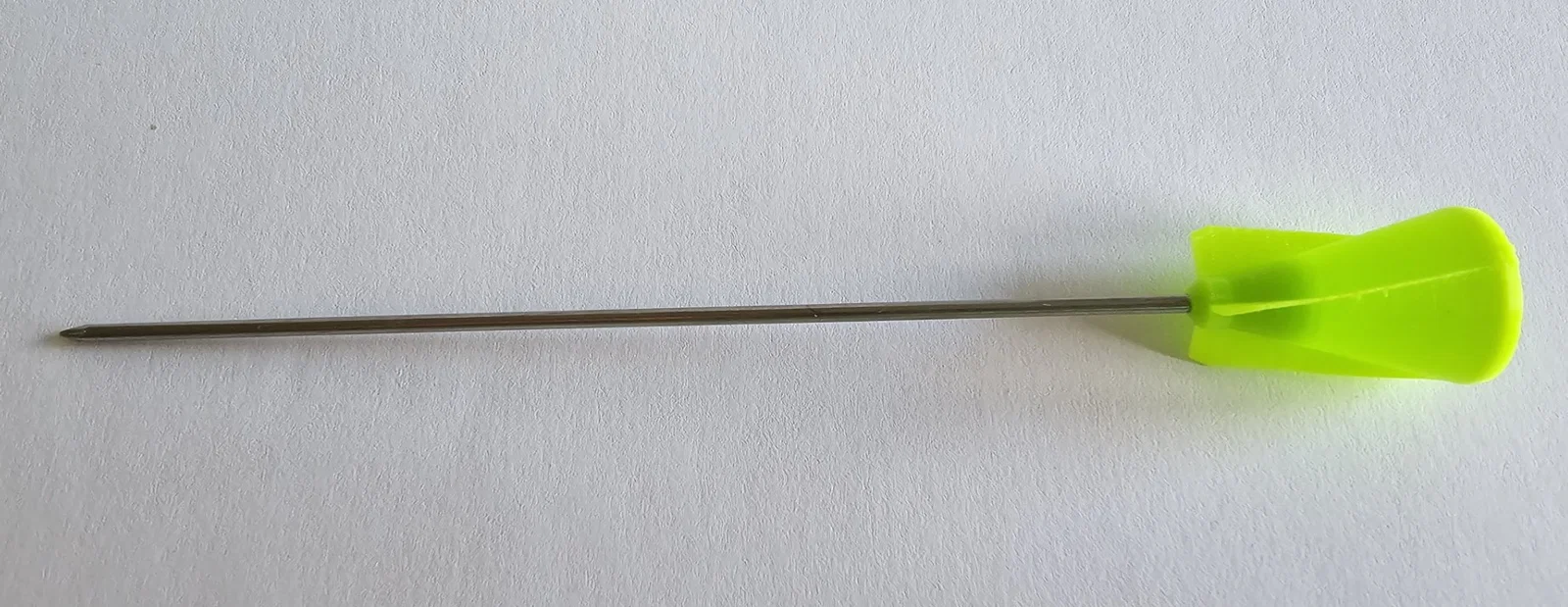

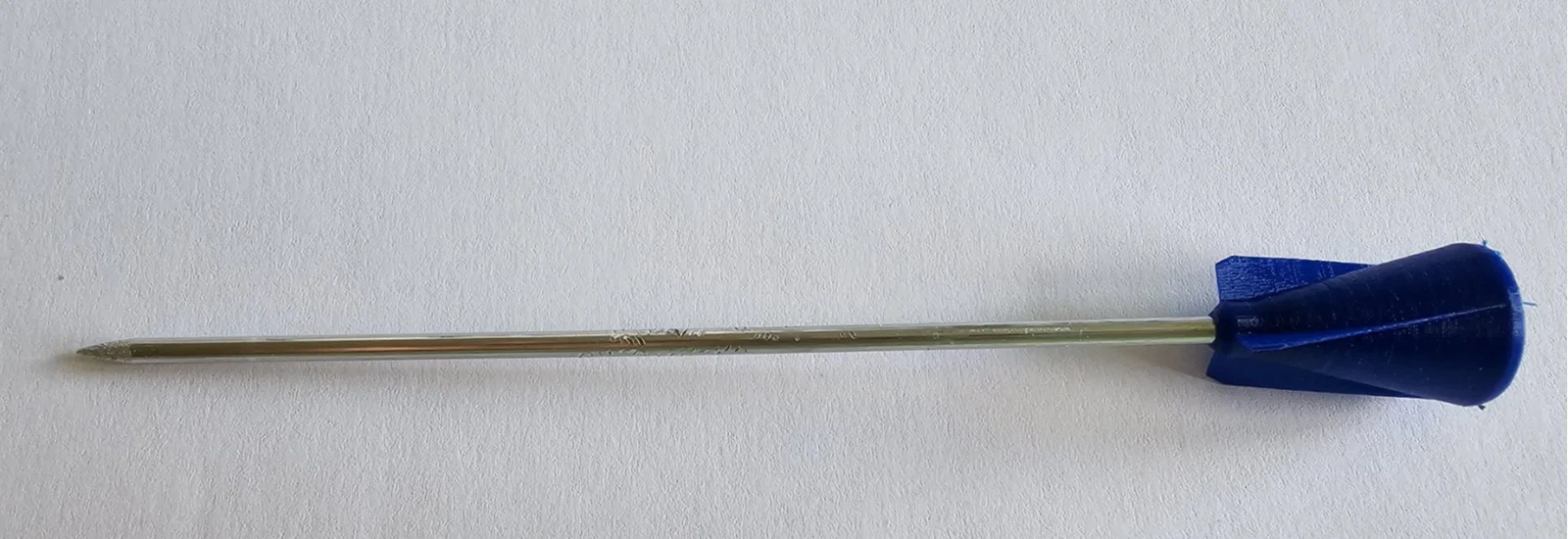

Cone cho Blowgun-Dart (parametric)

Đây là bản viết lại hoàn toàn của mẫu dartcone.

Bạn sẽ cần thư viện BOSL2 và dĩ nhiên là OpenSCAD.

Vô phần tham số:

caliber cỡ nòng (đường kính trong) của ống thổi của bạn, tính bằng mm
shaft_diameter đường kính của kim/needle bạn dự định dùng

Đây là 2 tham số quan trọng nhất cần chỉnh đúng theo nhu cầu của bạn.

cone_ratio tỉ lệ chiều dài cone : caliber

Tất cả tham số về độ dày thành nên là bội số của kích thước nozzle.
wall độ dày thành cone
vanewall độ dày của vanes (cánh)
neckwall độ dày thành tại phần cổ (neck)
neck_height chiều cao của cổ

dovanes đặt false nếu bạn không muốn có vanes
n_vanes số lượng vanes mong muốn (3 là số tối thiểu hợp lý)
vanes_twist độ xoắn của vanes theo độ (đặt 0 nếu không xoắn)

vanes_tolerance vanes sẽ nhỏ hơn đường kính cone bao nhiêu
neck_tol dung sai cho lỗ cổ (neck hole)
caliber_tol dung sai cho caliber
cone_neck_overlap phần cổ (neck) cần chui vào trong cone bao nhiêu
socket chiều cao socket

Cách chỉnh tham số giống các model khác của mình: copy file defaultcone.scad, chỉnh bản copy theo nhu cầu, rồi để OpenSCAD xử lý phần còn lại.

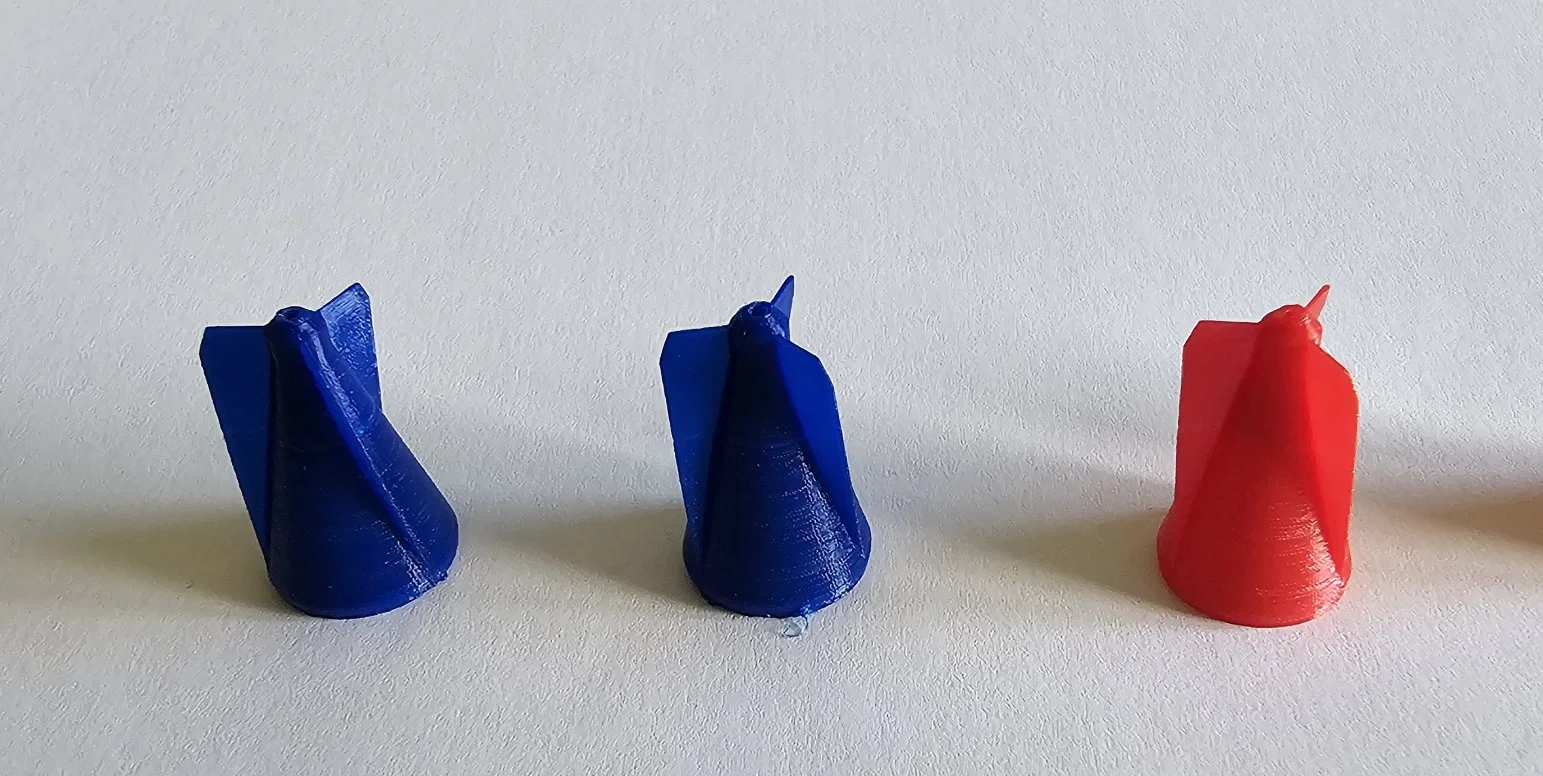

Mình in mấy cái cone này với nozzle 0.2mm, layer height 0.1mm và TPU (Medium Flex của extrudr).
