Prusa XL - Ngàm nam châm gắn camera ESP32 cho EnXLosure
Ngàm nam châm kèm case để gắn camera ESP32 bên trong EnXLosure cho Prusa XL. Có bản trái/phải, dùng nam châm Neodymium 20x4mm, kết hợp articulated arm để chỉnh góc, tránh va tool head khi in/homing.
Mô tả

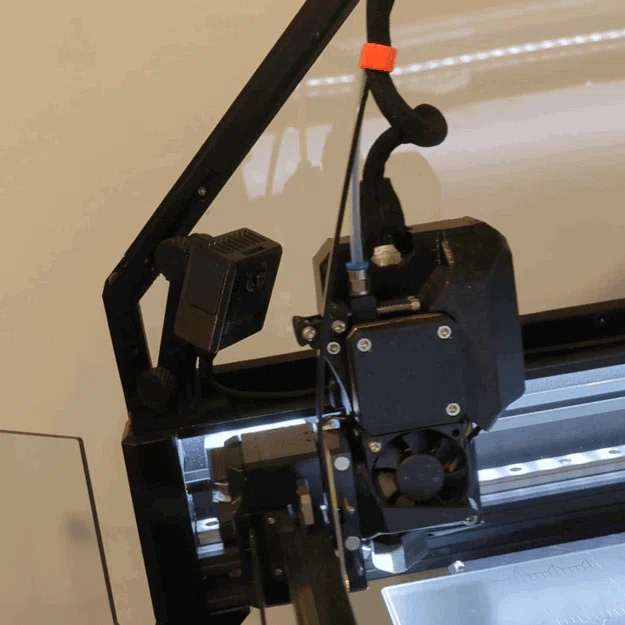

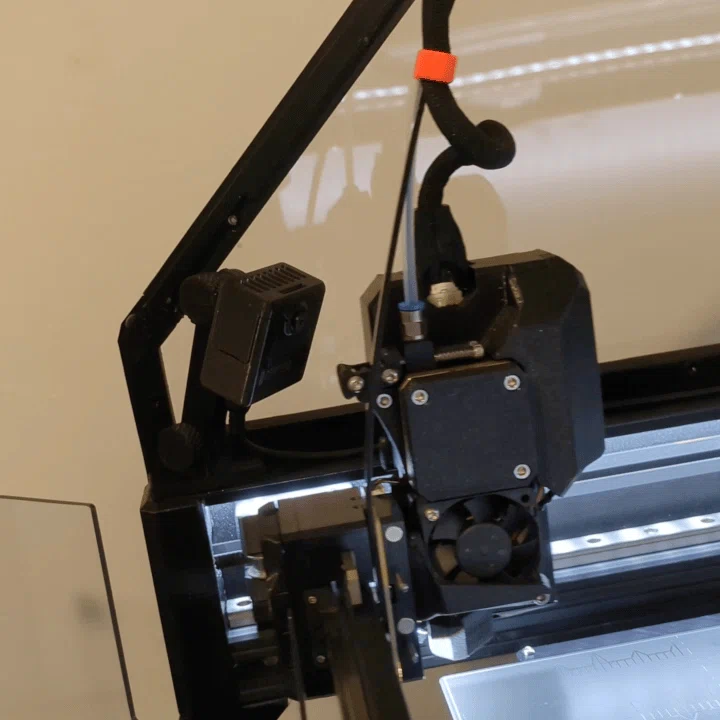

Mình làm một bộ ngàm (mount) và case cho camera ESP32 dùng cho MK4 và XL. Mình có dựng một EnXLosure nên việc gắn trên XL khó hơn. Vì vậy mình chọn làm dạng gắn nam châm để khi homing hoặc đang in thì sẽ không vướng/đụng vào tool head, đồng thời vẫn gọn để nằm bên trong EnXLosure. Có bản gắn bên phải và bên trái tuỳ bạn muốn đặt vị trí nào. Mình dùng bản bên trái vì chỗ đó gần ổ điện của mình nhất.

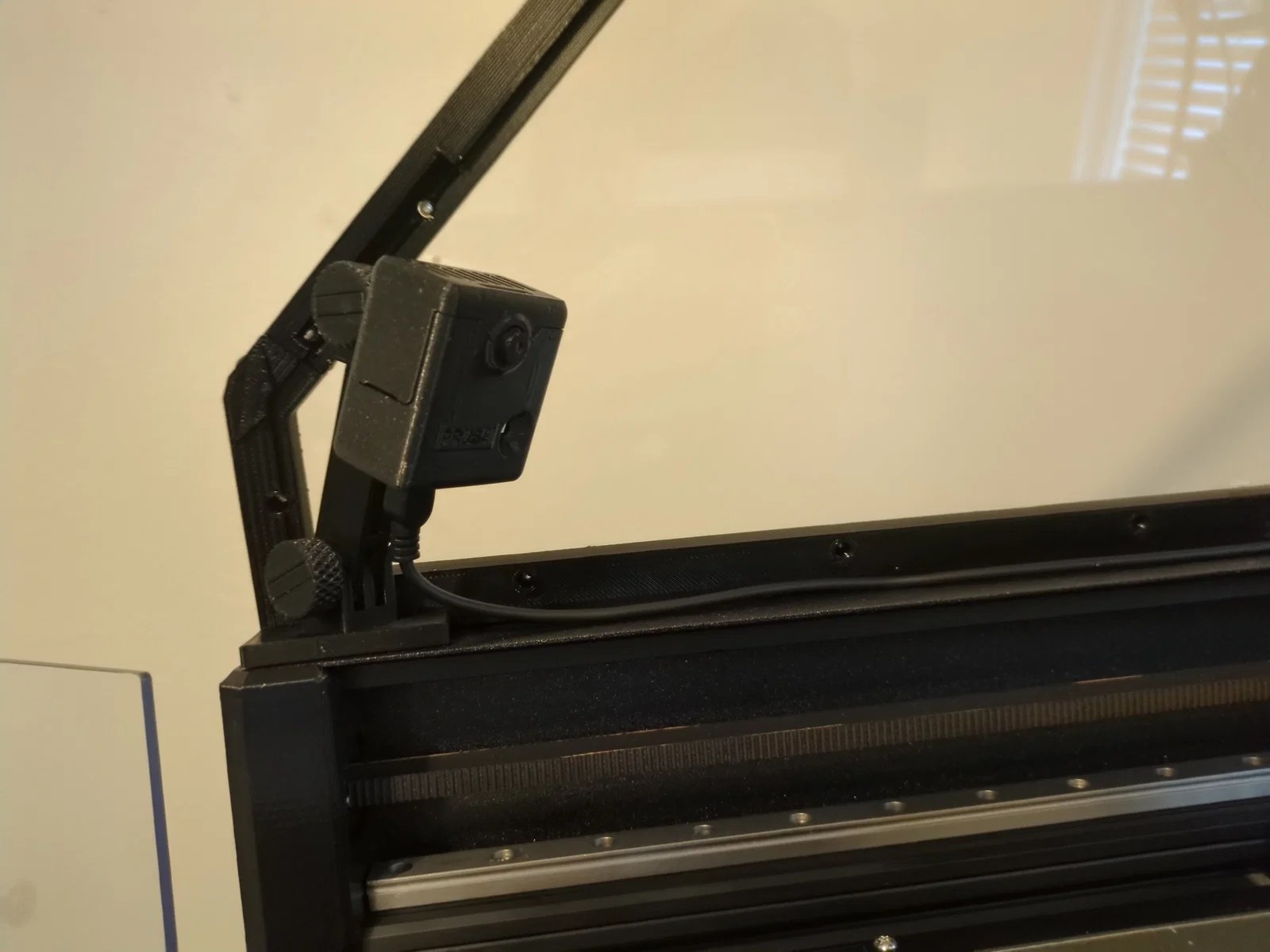

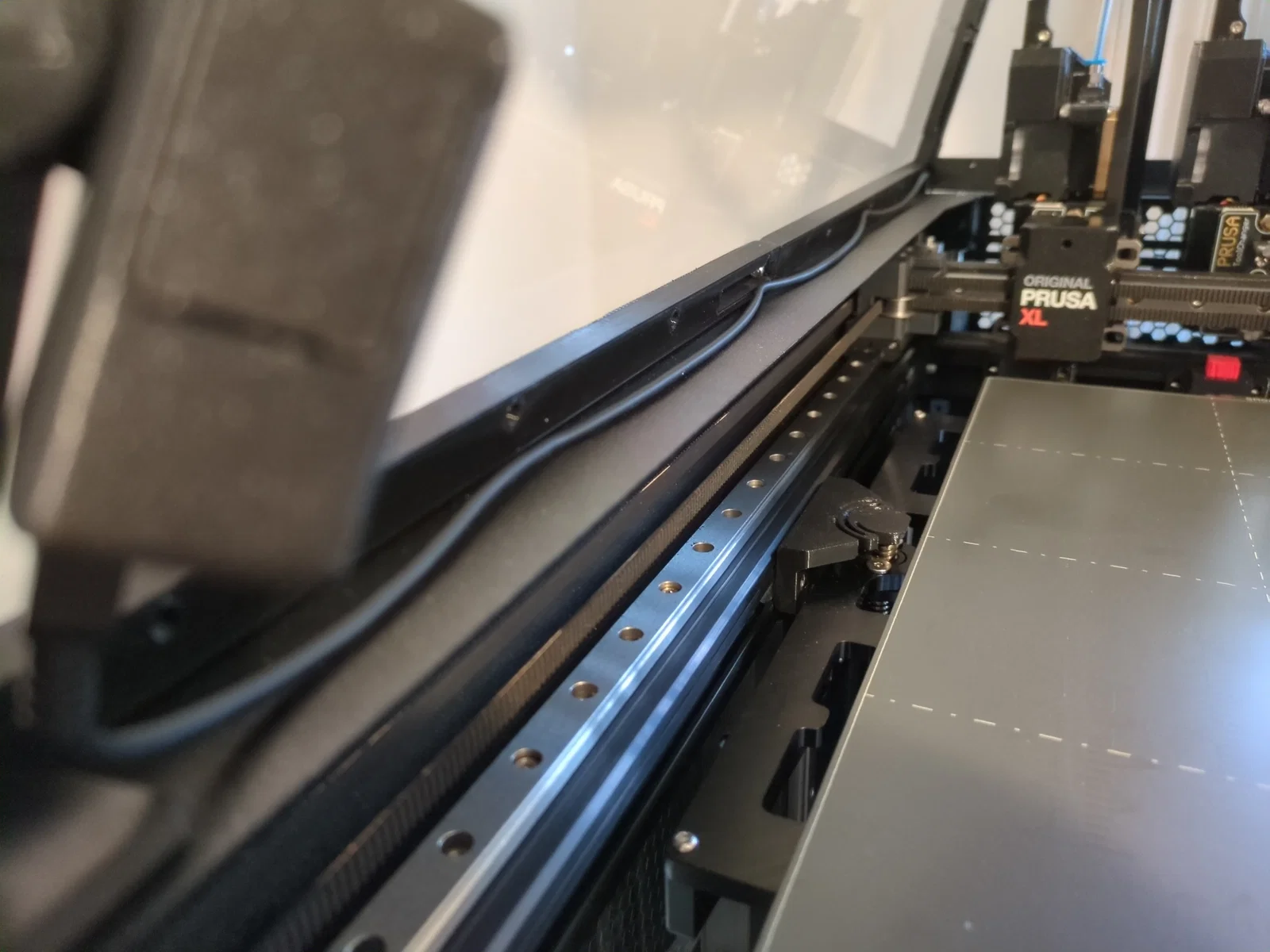

Mình đi dây dọc theo rail và dũa một rãnh nhỏ trên nắp EnXLosure để dây có thể luồn ra phía sau. Bạn có thể in bao nhiêu miếng articulated arm tuỳ nhu cầu, nhưng mình thì in phần đế nam châm, case camera, và một file “Gopro_Like_Joint_Straight_Middle.stl” từ bộ articulated arm files.

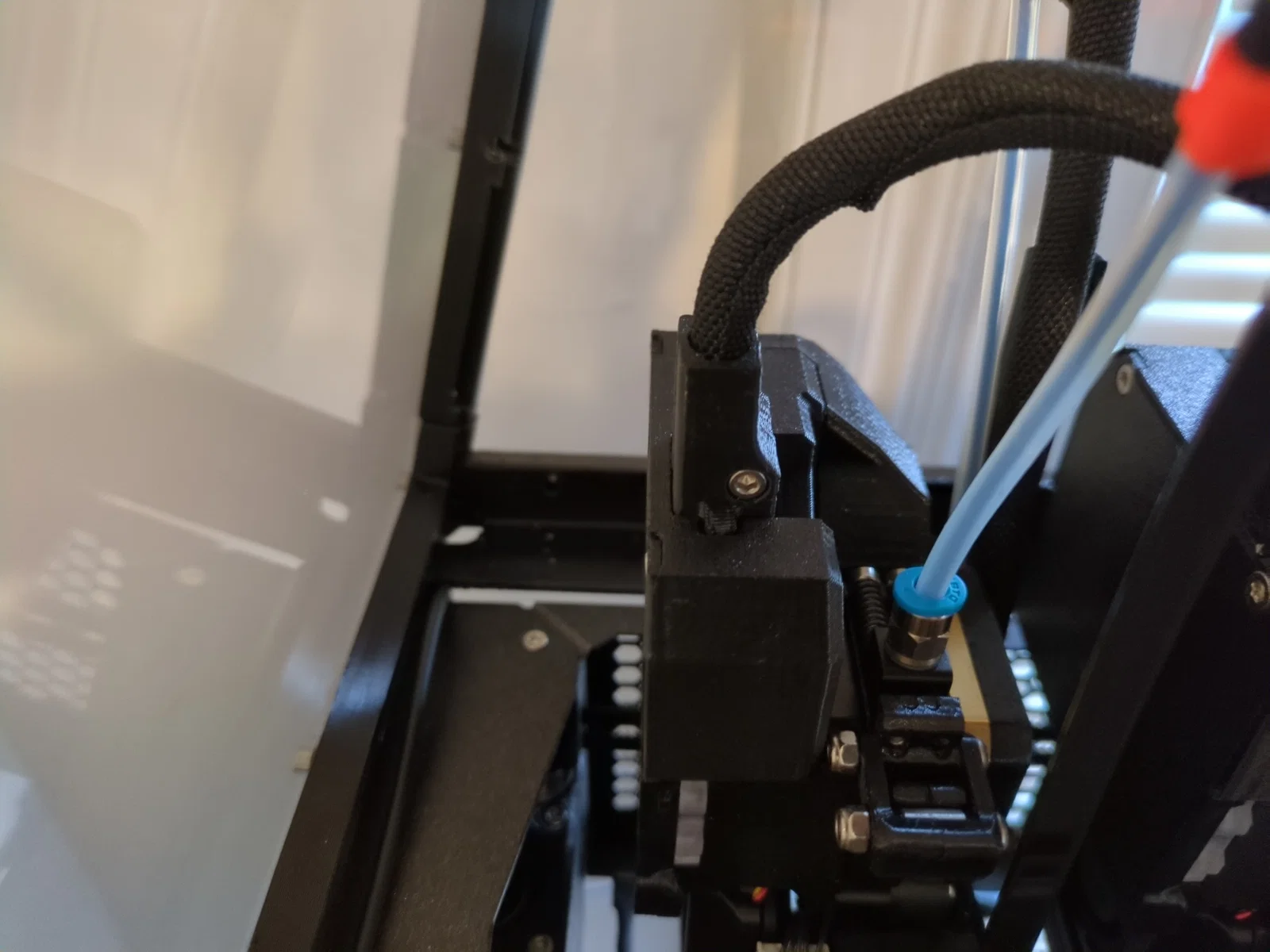

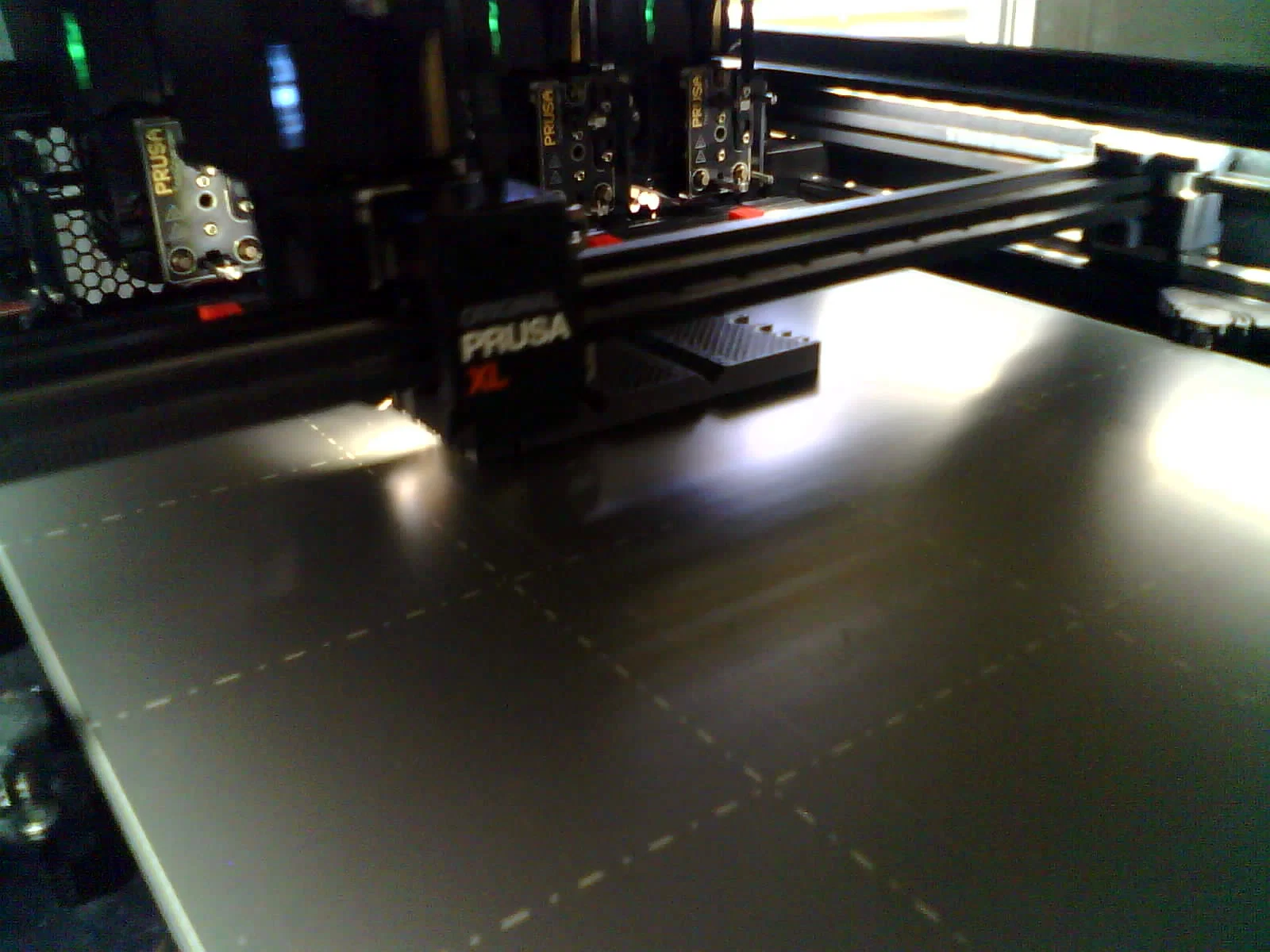

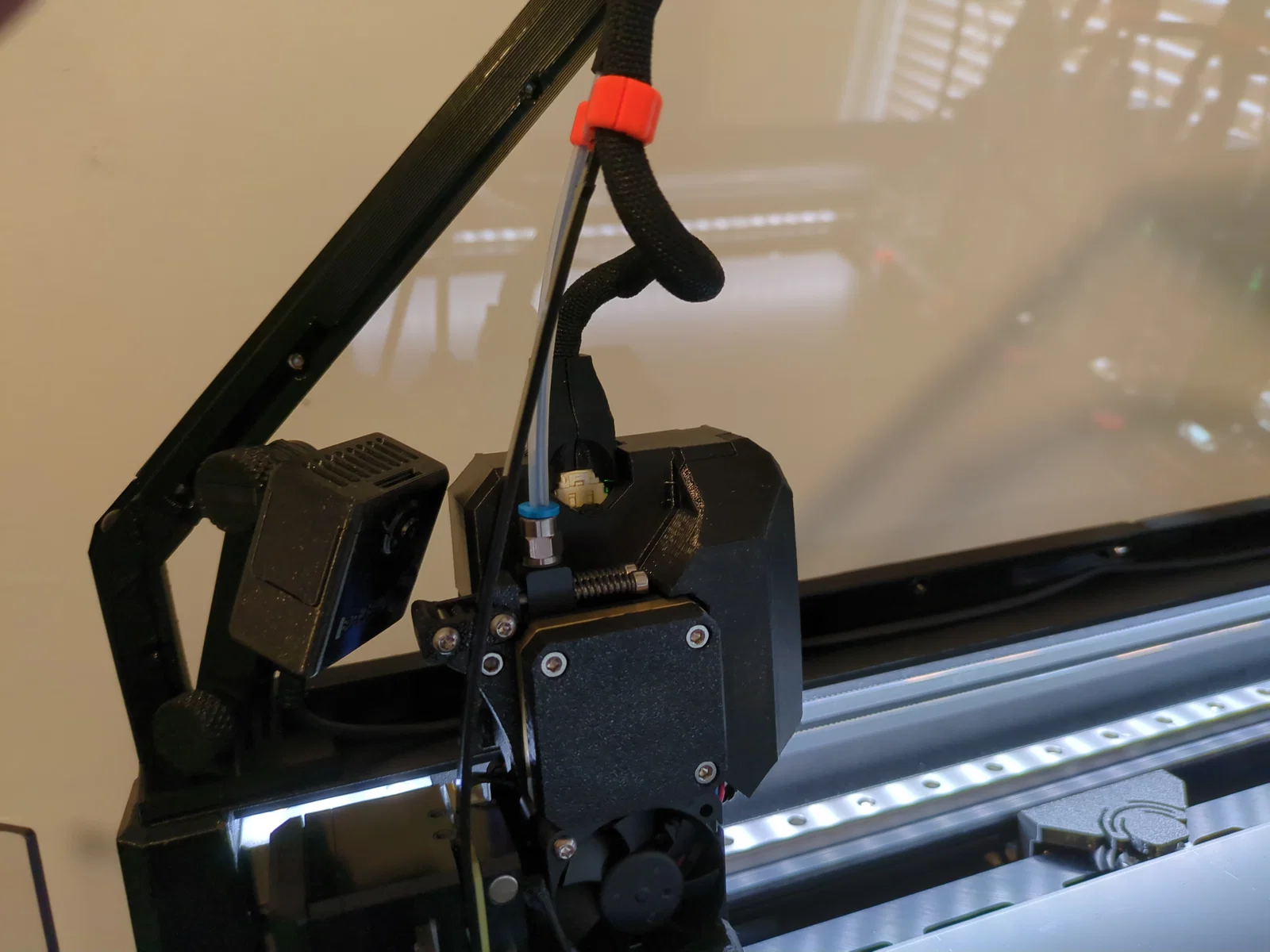

Bạn nhớ canh sao cho camera không bị va chạm với tool head. Mình căn phần đế thẳng với mép trước của nắp EnXLosure, và góc nhìn (field of view) là đủ dùng cho nhu cầu của mình.

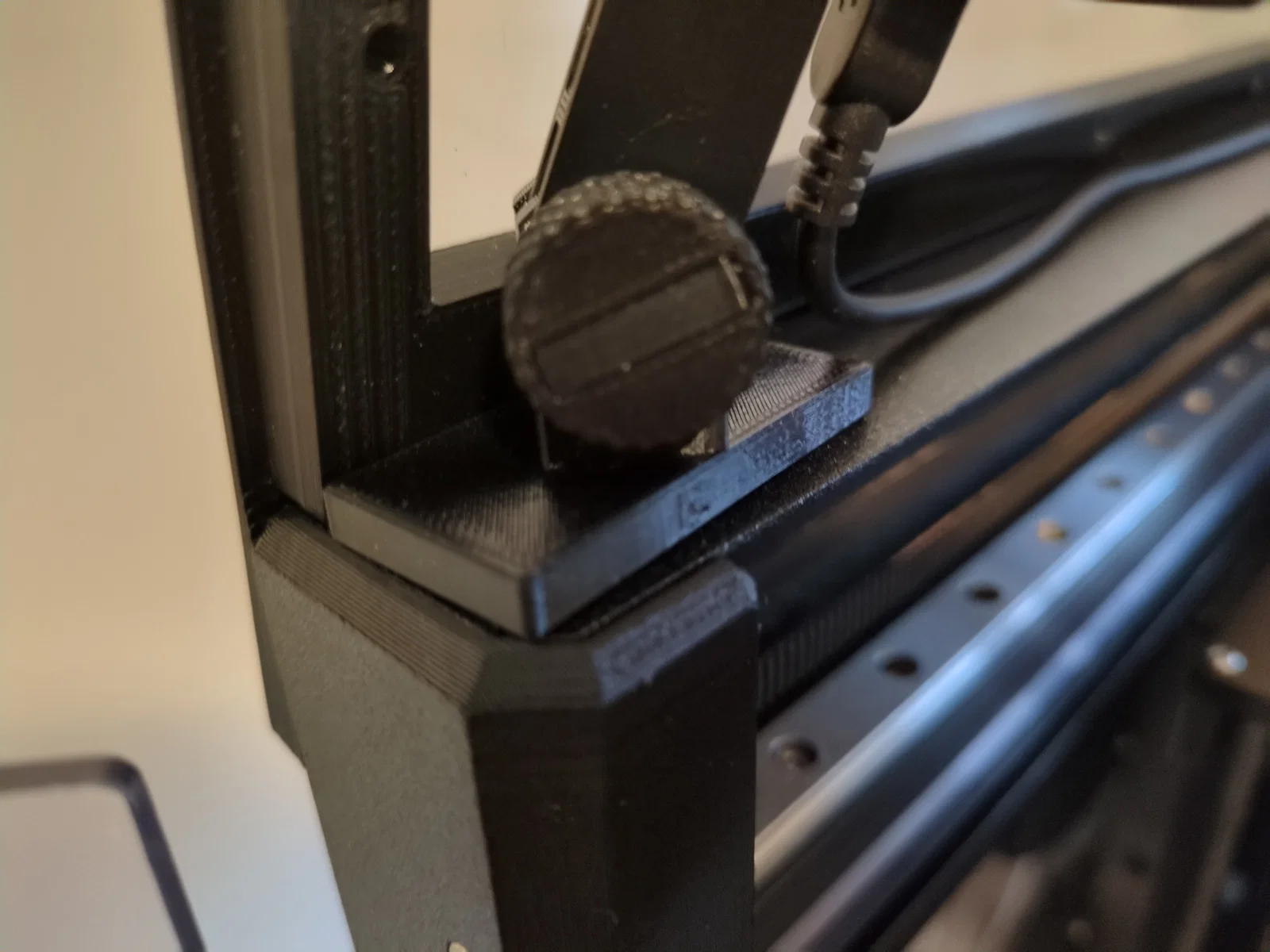

Bạn sẽ cần 2 viên nam châm Neodymium dạng đĩa 20mm x 4mm giống loại dùng cho nắp EnXLosure. Mình khuyên nên dùng keo siêu dán (super glue) để dán cố định vào phần đế.
