Đèn Não RGB (Lámpara de cerebro RGB / RGB Brain Lamp)

Español:

Giới thiệu:

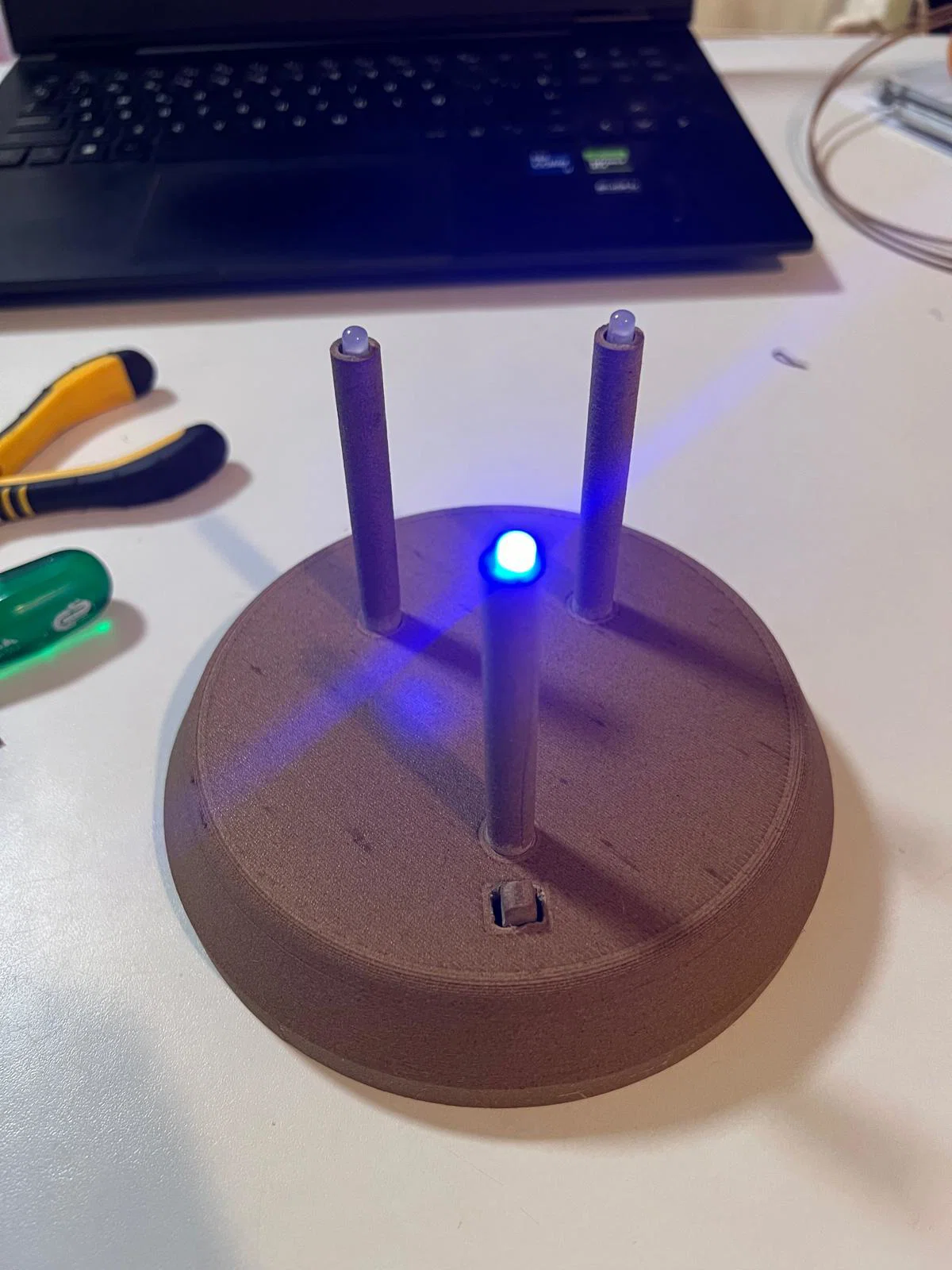

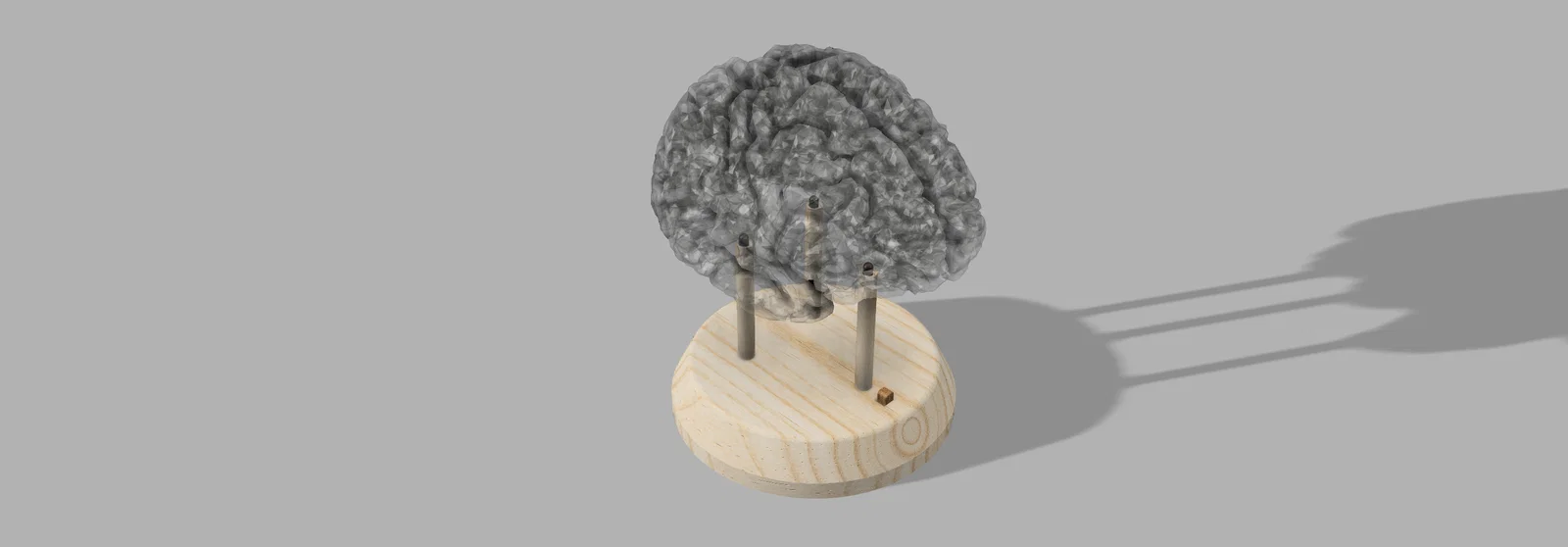

Phần đế tương tác với LED RGB này rất hợp cho các dự án khoa học và trang trí phong cách tương lai. “Trái tim” của dự án là một board tùy chỉnh dùng IC NE555 và CD4017 để luân phiên màu của 3 LED RGB, tạo hiệu ứng “khớp synapse” cực đã mắt. LED sẽ chiếu sáng phần não in 3D bằng filament trong suốt, cho ra hình ảnh các tia màu nhấp nháy rất ấn tượng. Toàn bộ hệ thống dùng module sạc pin lithium để cấp nguồn, đảm bảo gọn gàng, hiệu quả và dễ mang đi.

Tính năng chi tiết:

• Kích thước đế: 10cm x 10cm x 2cm.
• Linh kiện điện tử:
  • 3x LED RGB cathode chung (common cathode).
  • IC: NE555 và CD4017.
  • Module sạc pin lithium cho nguồn 5V ổn định. Link module sạc
  • Pin LiPo. Link pin
  • Cổng USB Type-C. Link cổng kết nối
  • Board PCB Brain V1.0. (đính kèm file Gerber)
  • 10x điện trở 1/4W (1x 1Kohm, 6x 100ohm, 3x 150ohm).
  • 1x biến trở (potentiometer) 10Kohm.
  • 1x tụ điện phân 100uF 16V.
  • 6x đầu nối XH (3x 2-pin, 3x 4-pin).
  • 1x công tắc.

Vật liệu khuyến nghị:

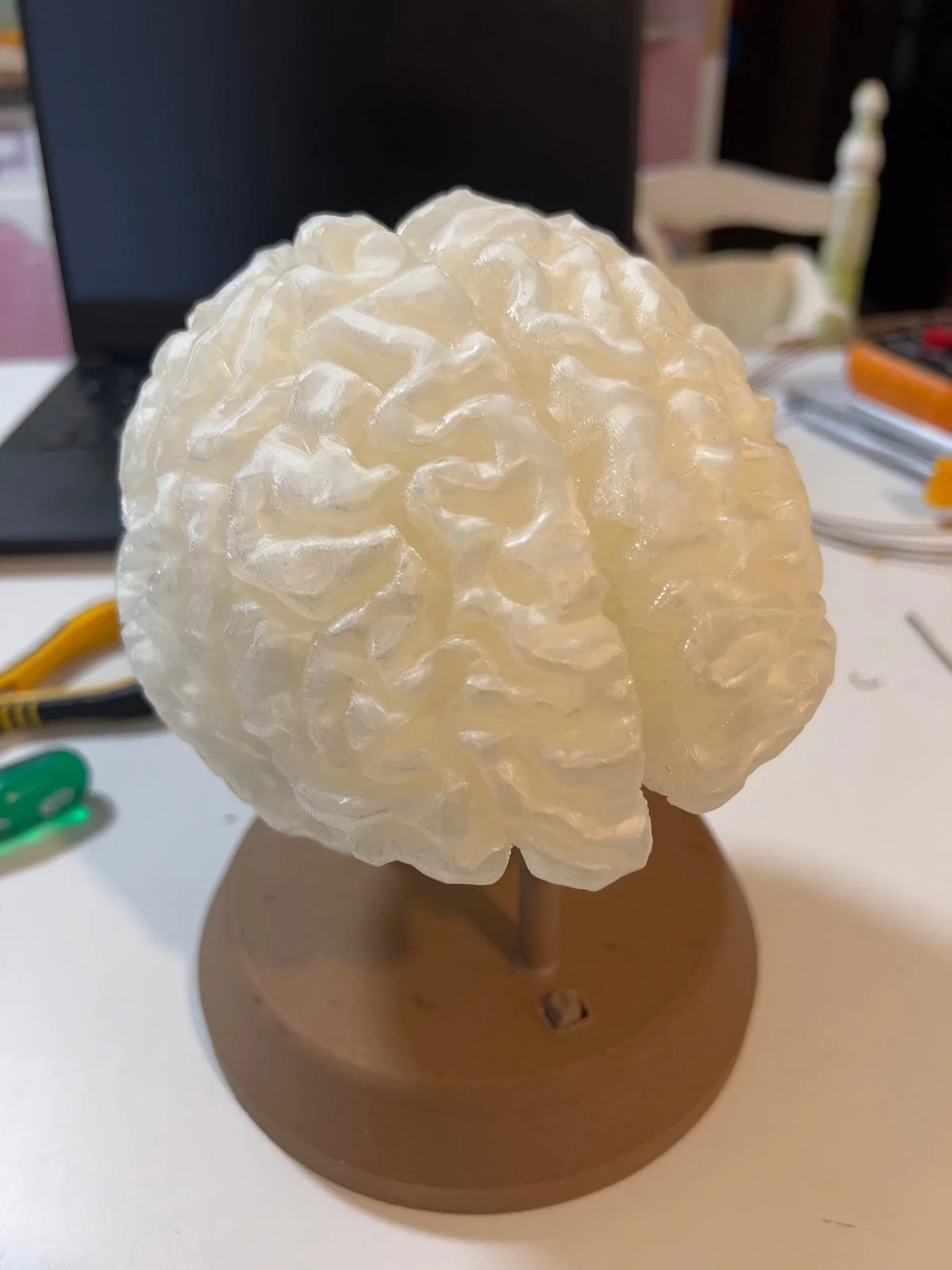

• Filament trong suốt để in phần não 3D, ưu tiên PLA.
• Filament khác cho phần đế và các chi tiết kết cấu; mình dùng wood PLA.

Lắp ráp và đấu nối:

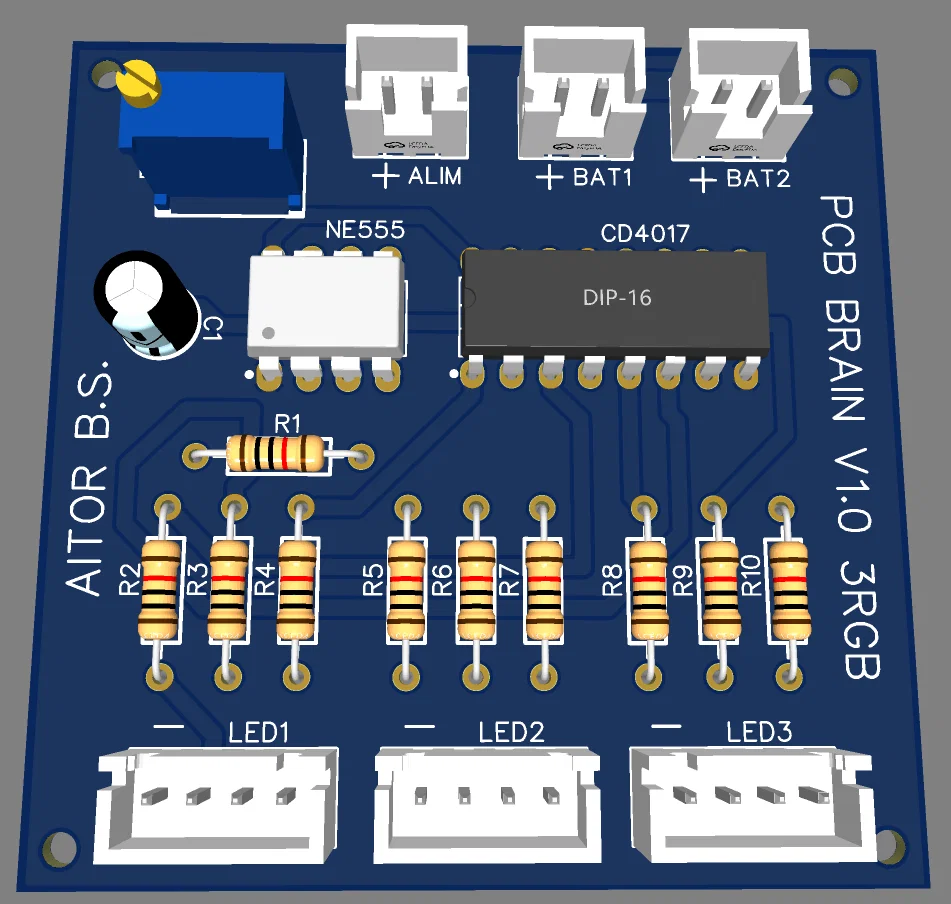

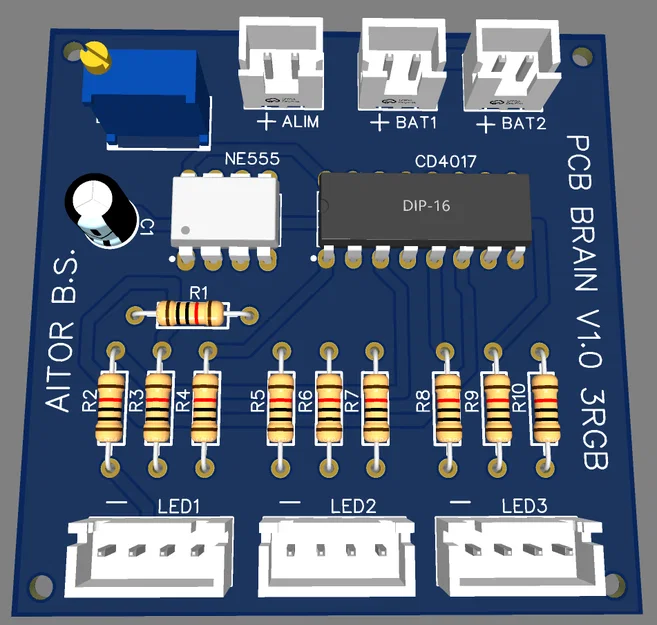

PCB Brain:

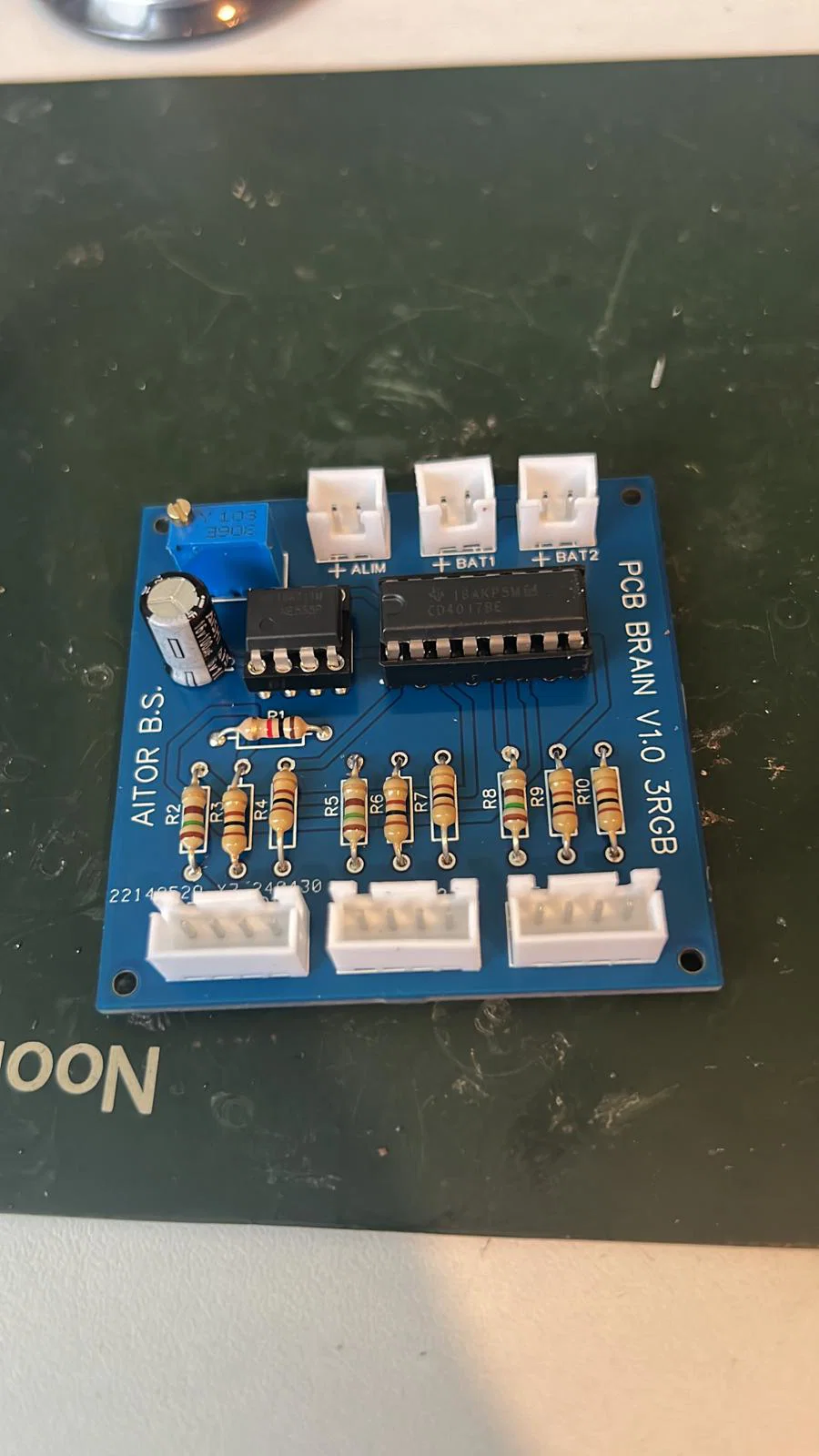

• Hàn tất cả linh kiện điện tử đúng vị trí trên board.

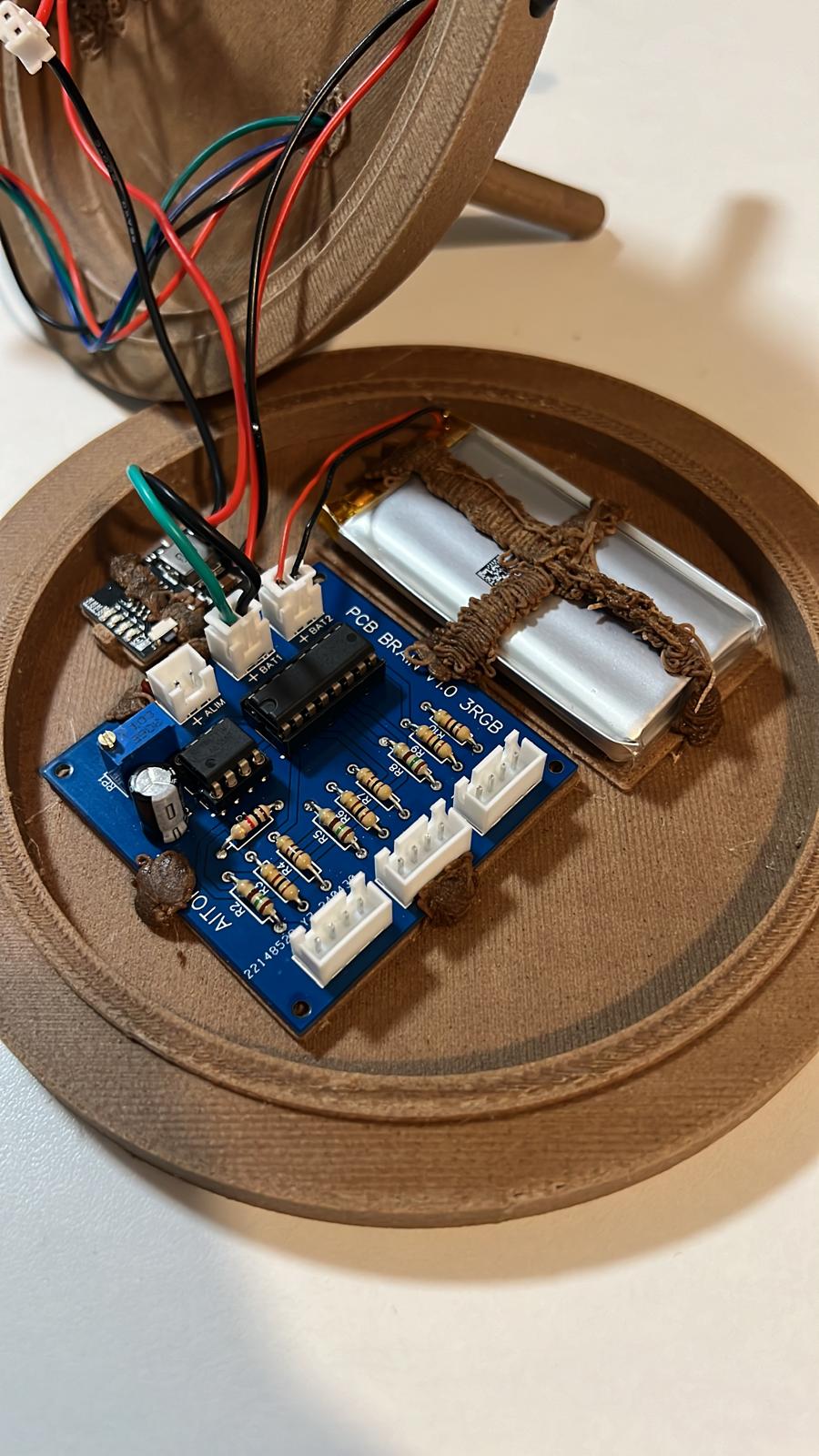

Đấu nối cuối:

• Trên module sạc, cắm USB Type-C để cấp nguồn; dây cấp nguồn vào cổng ALIM (đưa dây dương đi qua công tắc); và dây pin vào cổng BAT1 trên PCB Brain.
• Nối pin vào BAT2 trên PCB Brain. (BAT1 và BAT2 được nối cầu/bridge).

Ghi chú thêm:

• PCB Brain được đặt gia công bởi JLCPCB.
• Muốn chỉnh tốc độ chuyển màu của LED thì thay đổi giá trị biến trở.
• Khi ráp xong mình bị lỗi phần cấp nguồn của module sạc vì nó cần tải tối thiểu 50mA, trong khi toàn bộ mạch chỉ tiêu thụ 20mA. Mình xử lý bằng cách mắc song song, tại cổng ALIM của PCB Brain, một điện trở 1/2W giá trị 82ohm để đảm bảo tải tối thiểu và chạy ổn định.

English:

Giới thiệu:

Phần đế tương tác với LED RGB này rất hợp cho các dự án khoa học và trang trí phong cách tương lai. “Trái tim” của dự án là một board tùy chỉnh dùng IC NE555 và CD4017 để luân phiên màu của 3 LED RGB, tạo hiệu ứng synapse cực kỳ bắt mắt. LED sẽ chiếu sáng phần não in bằng filament trong suốt, cho ra hình ảnh các tia màu nhấp nháy rất ấn tượng. Toàn bộ hệ thống được cấp nguồn bởi module sạc pin lithium, đảm bảo vận hành gọn nhẹ, hiệu quả và có tính di động.

Tính năng chi tiết:

• Kích thước đế: 10cm x 10cm x 2cm.
• Linh kiện điện tử:
  • 3x LED RGB cathode chung (common cathode).
  • IC: NE555 và CD4017.
  • Module sạc pin lithium cung cấp nguồn 5V ổn định. Link module sạc
  • Pin LiPo. Link pin
  • Cổng USB Type-C. Link cổng kết nối
  • Board PCB Brain V1.0. (đính kèm file Gerber)
  • 10x điện trở 1/4W (1x 1Kohm, 6x 100ohm, 3x 150ohm).
  • 1x biến trở (potentiometer) 10Kohm.
  • 1x tụ điện phân 100uF 16V.
  • 6x đầu nối XH (3x 2-pin, 3x 4-pin).
  • 1x công tắc.

Vật liệu khuyến nghị:

• Filament trong suốt để in phần não 3D, ưu tiên PLA.
• Filament khác cho phần đế và các chi tiết kết cấu; mình dùng wood PLA.

Lắp ráp và đấu nối:

PCB Brain:

• Hàn tất cả linh kiện điện tử đúng vị trí trên board.

Đấu nối cuối:

• Trên module sạc, cắm USB Type-C để cấp nguồn; dây cấp nguồn vào cổng ALIM (đưa dây dương đi qua công tắc); và dây pin vào cổng BAT1 trên PCB Brain.
• Nối pin vào BAT2 trên PCB Brain. (BAT1 và BAT2 được nối cầu/bridge).

Ghi chú thêm:

• PCB Brain được sản xuất bởi JLCPCB.
• Để chỉnh tốc độ chuyển LED, hãy thay đổi giá trị biến trở.
• Sau khi lắp xong, mình gặp vấn đề với phần nguồn của module sạc vì nó yêu cầu tải tối thiểu 50mA, trong khi toàn bộ mạch chỉ tiêu thụ 20mA. Mình khắc phục bằng cách mắc song song, tại cổng ALIM của PCB Brain, một điện trở 1/2W 82ohm để đảm bảo tải tối thiểu và hoạt động đúng.
