Bản lề pin cho enclosure máy in 3D – tháo cửa nhanh, dễ dàng

Tác giả MariusChirita_56943

Lượt tải
281
Lượt thích
33
Lượt coi
2.347
Tải tất cả (.zip)· 6 file · 3,6 MB· 3,6 MB

File 6 3,6 MB

  • pinhingetoprightbigholes_1777054578.stlSTL · 154,4 KB
  • pinhingetopleftbigholes_1777054578.stlSTL · 154,4 KB
  • pinhingetopright_1777054579.stlSTL · 124,8 KB
  • pinhingetopleft_1777054580.stlSTL · 124,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#335164
Danh mục
Máy In 3D
Ngày đăng

Mô tả

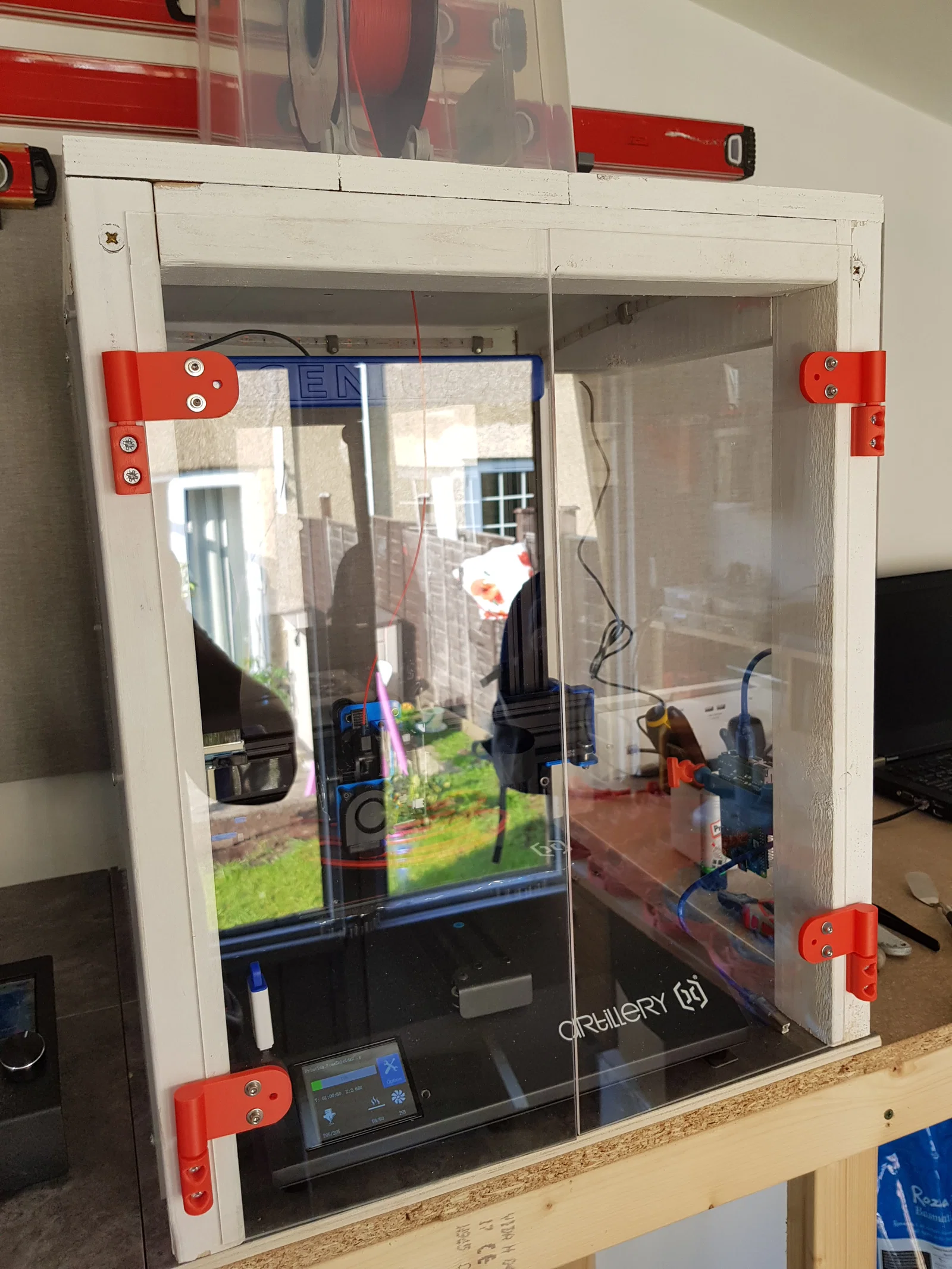

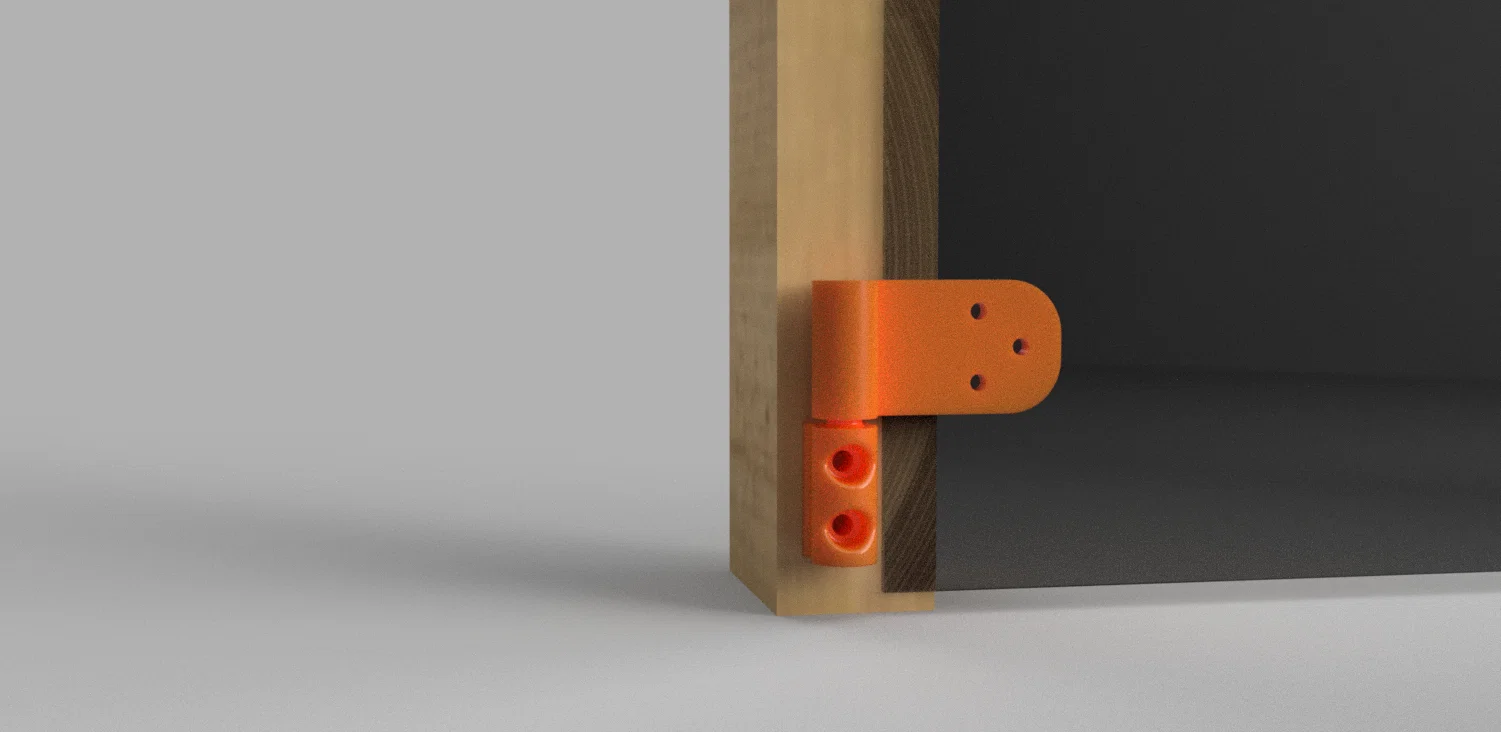

Đây là một bản lề pin thả vào (drop-in) tiêu chuẩn. Mình thiết kế mẫu này cho enclosure của máy Artillery Genius. Mục đích là có bản lề để khi cần thì tháo cửa ra cho dễ.

Thiết kế gốc dùng ốc gỗ 4x30mm cho phía khung, và dùng ốc/bu-lông kèm đai ốc M3 cho phía cửa kính. Mình dùng đai ốc M3 tự hãm (self locking).

Mình cũng đã upload thêm một phiên bản dùng ốc gỗ cho cả hai bên.

Bản cao 3mm dùng khi tấm kính 3mm chồng lên phần khung; còn bản thẳng (straight) dùng cho cửa kính lắp phẳng (flush) với khung.

Để đạt độ bền tối đa, mình in phần có pin nằm ngang, còn phần có lỗ thì dựng đứng.

Nếu bạn thấy dự án này hữu ích, bạn có thể Buy Me a Coffee theo link bên dưới:

https://buymeacoffee.com/mars.explorer

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
6
Tổng dung lượng
3,6 MB
File lớn nhất
1,6 MB
