Star Wars X-Wing (T65) tỉ lệ 1:270 – cánh print-in-place
Mô hình Star Wars X-Wing (T65) tỉ lệ 1:270, kích thước 47×42×18mm. Bản STL print-in-place cho cánh có thể chuyển động ~30°, kèm tùy chọn bản dùng pin và bản cũ 4 mảnh cần dán/chà nhám.
Mô tả
Bản mô phỏng tiêm kích T65 X-Wing Starfighter ở tỉ lệ 1:270.
Kích thước
Chiều dài
Chiều rộng
Chiều cao
Tỉ lệ 1:270
47mm
42mm
18mm
Phiên bản tiêu chuẩn là “t65_x_wing_print-in-place.stl”. Cánh dạng print-in-place và có thể mở/đóng khoảng ~30°. Khi in, cánh được đặt ở góc 15°, nằm giữa trạng thái mở và đóng. Mình phải tăng đường kính các khẩu cannon lên một chút để đỡ giòn, ít gãy hơn.
Phiên bản dùng chốt (t65 x wing-pin) tương thích với bộ cỡ nhỏ.

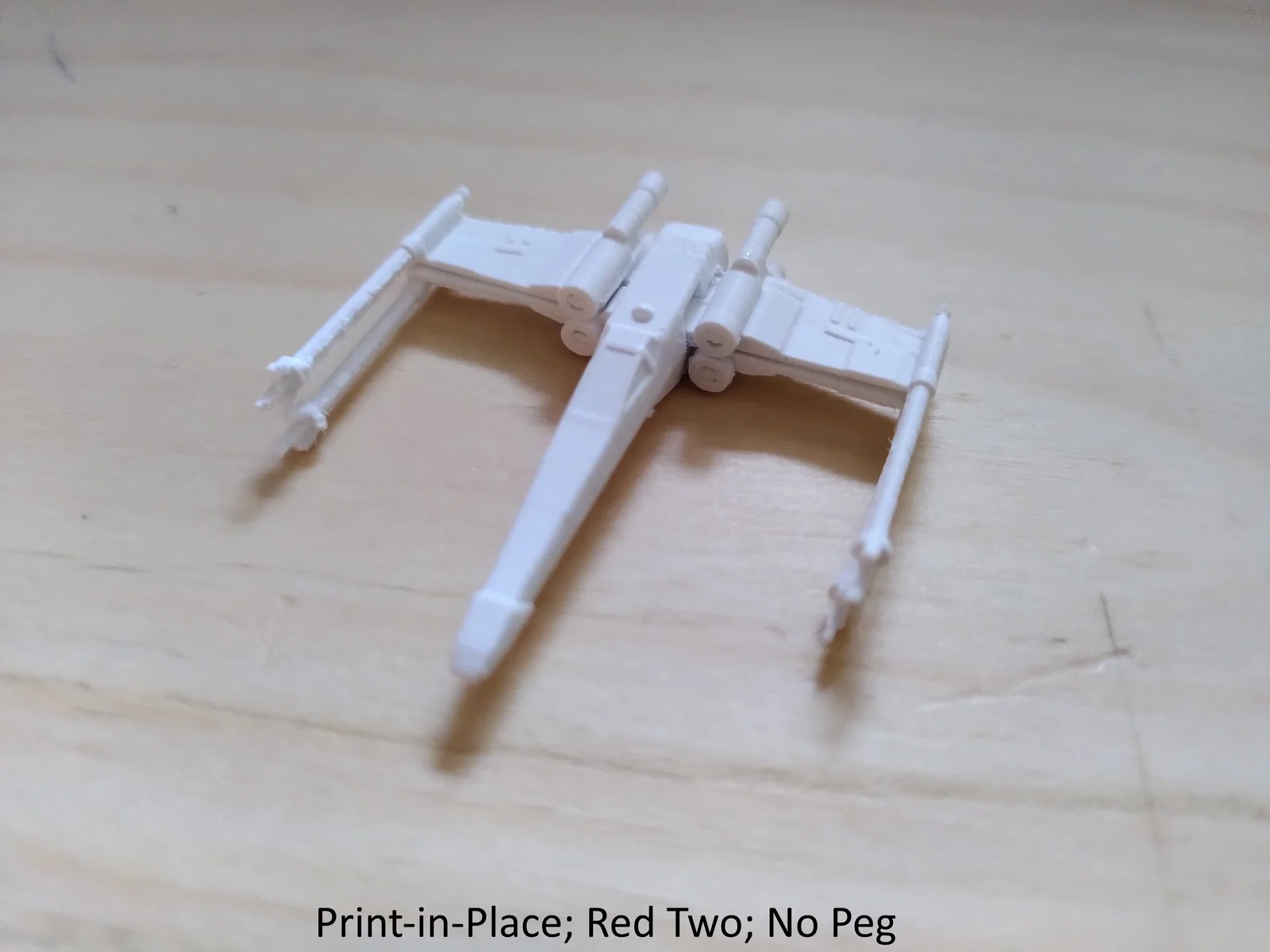

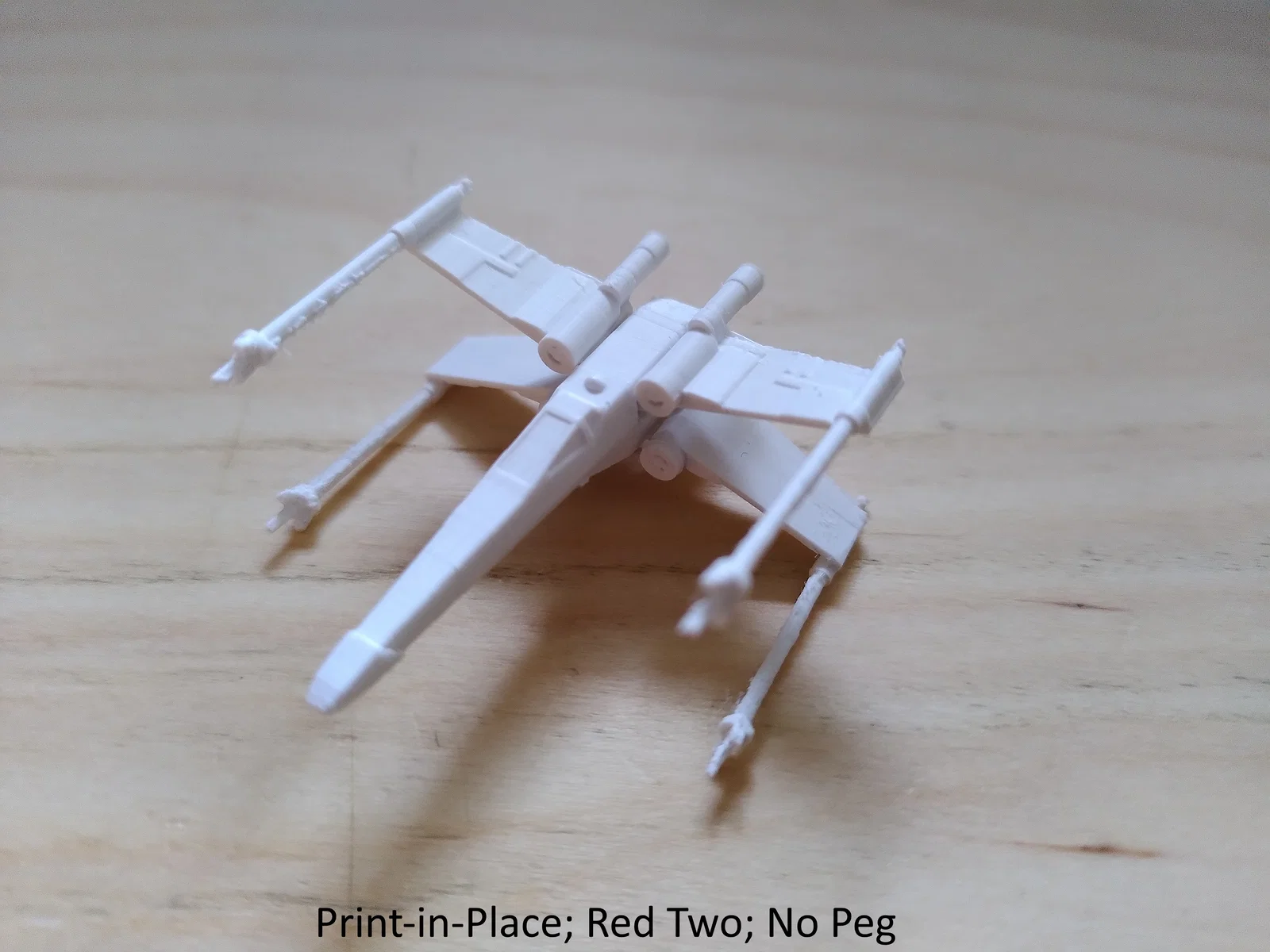

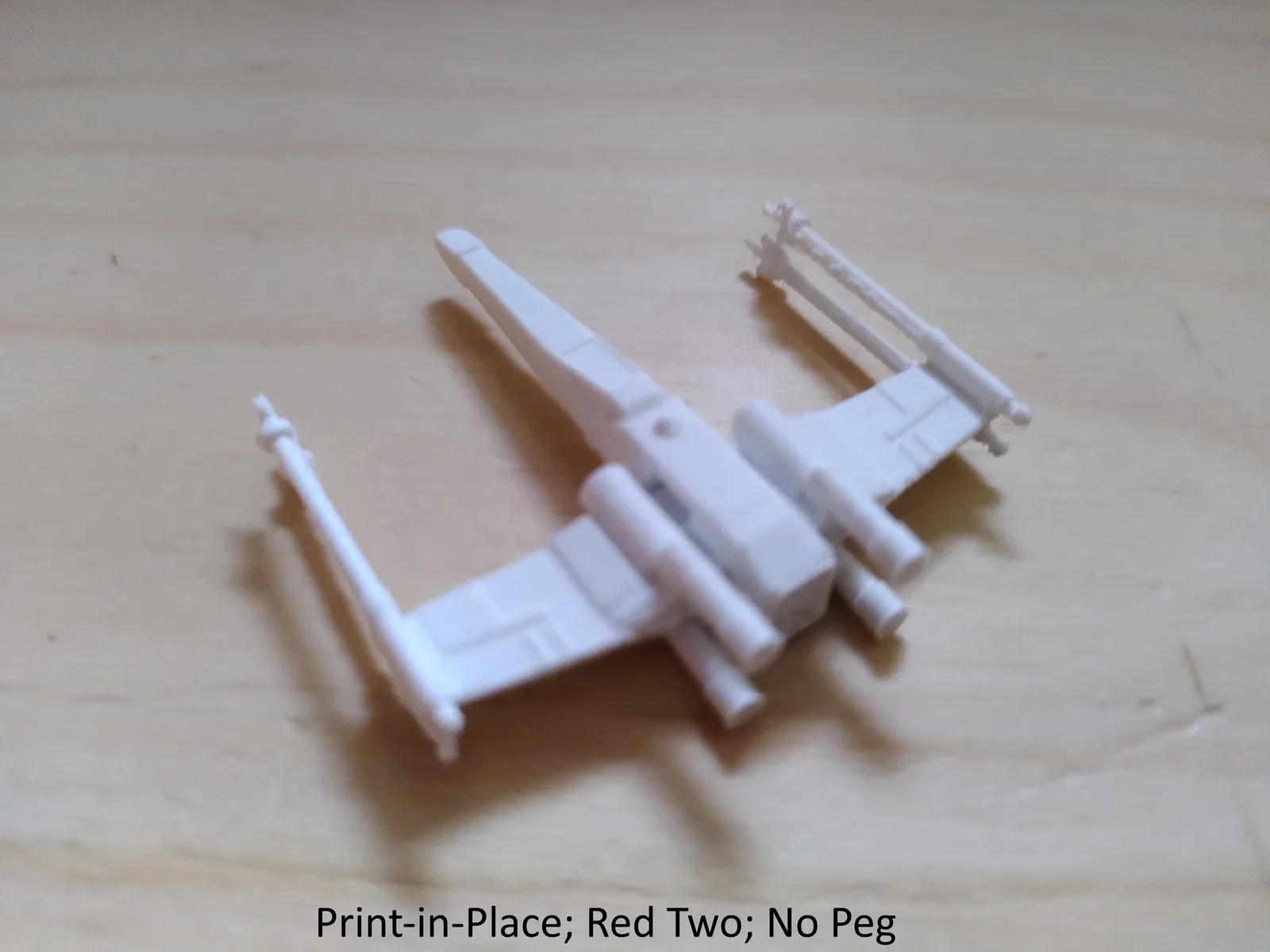

Red Squadron
Bộ họa tiết cánh cho Red Squadron. Red 1 đến 6 có vẻ là đúng (ít nhất theo những gì mình tìm được), còn Red 7 đến 12 thì hoàn toàn là phỏng đoán. Bạn chỉ cần thêm chúng như một part trước khi slice. Chỉ dùng được với phiên bản tiêu chuẩn dạng print-in-place.

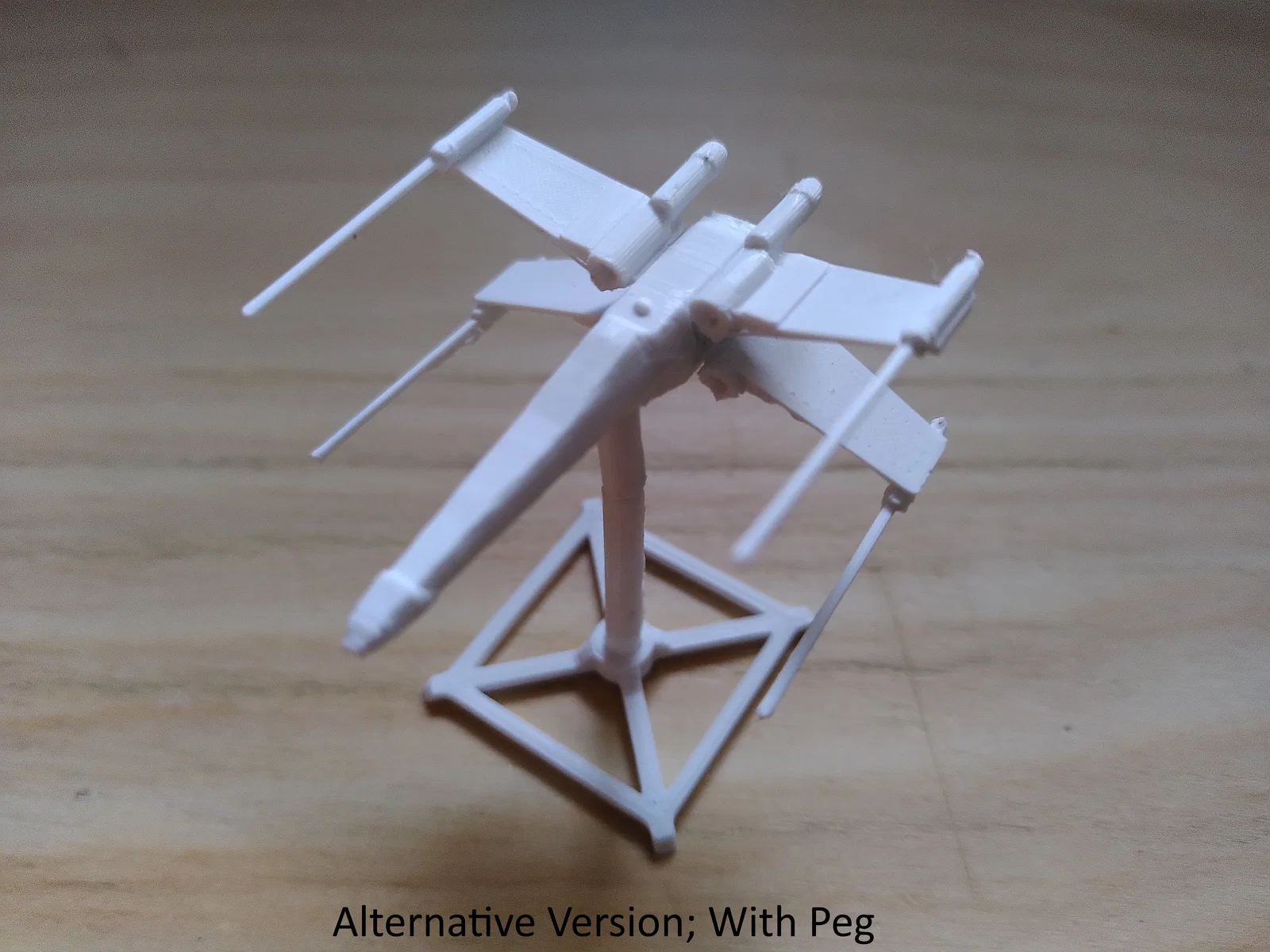

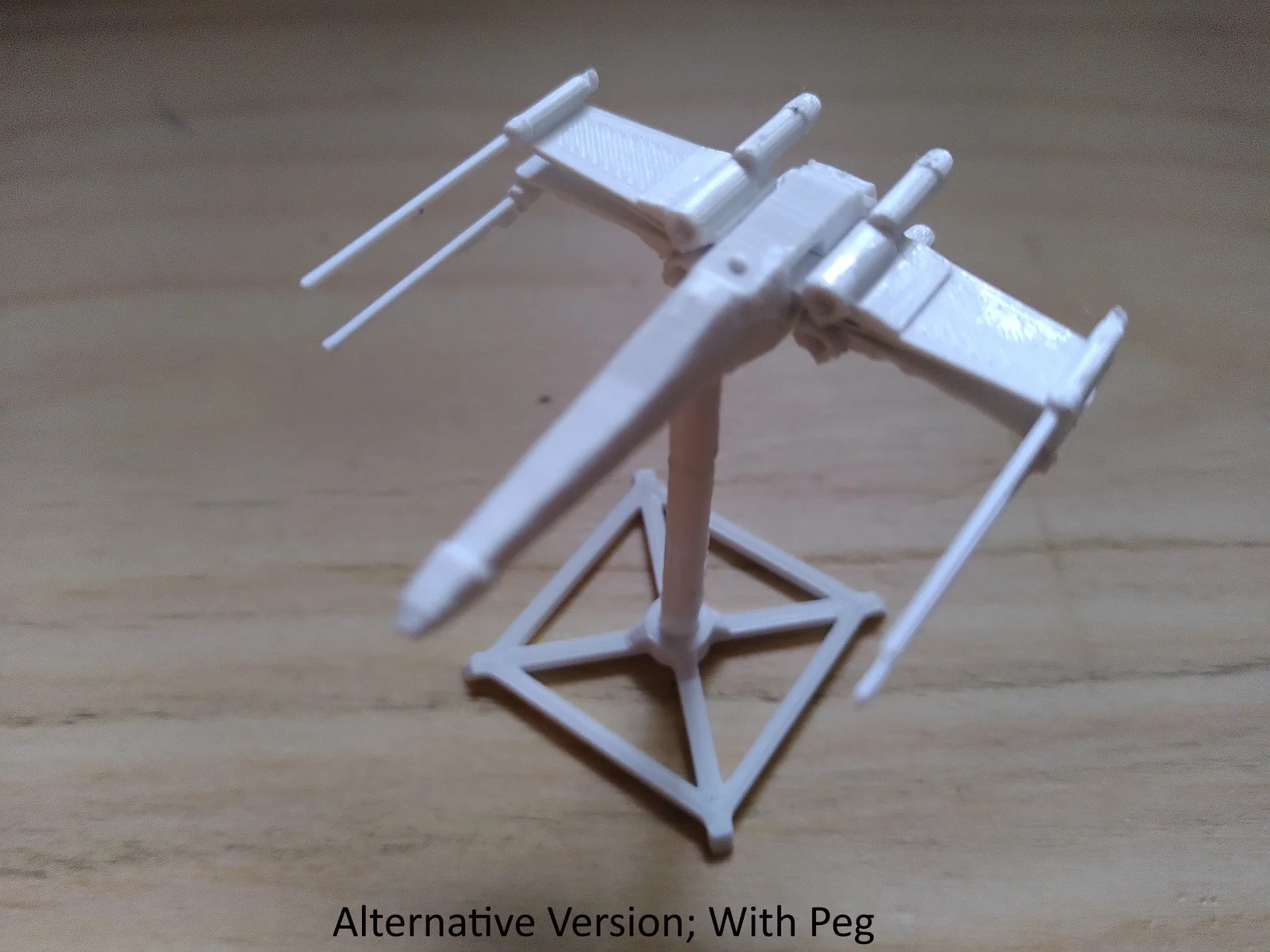

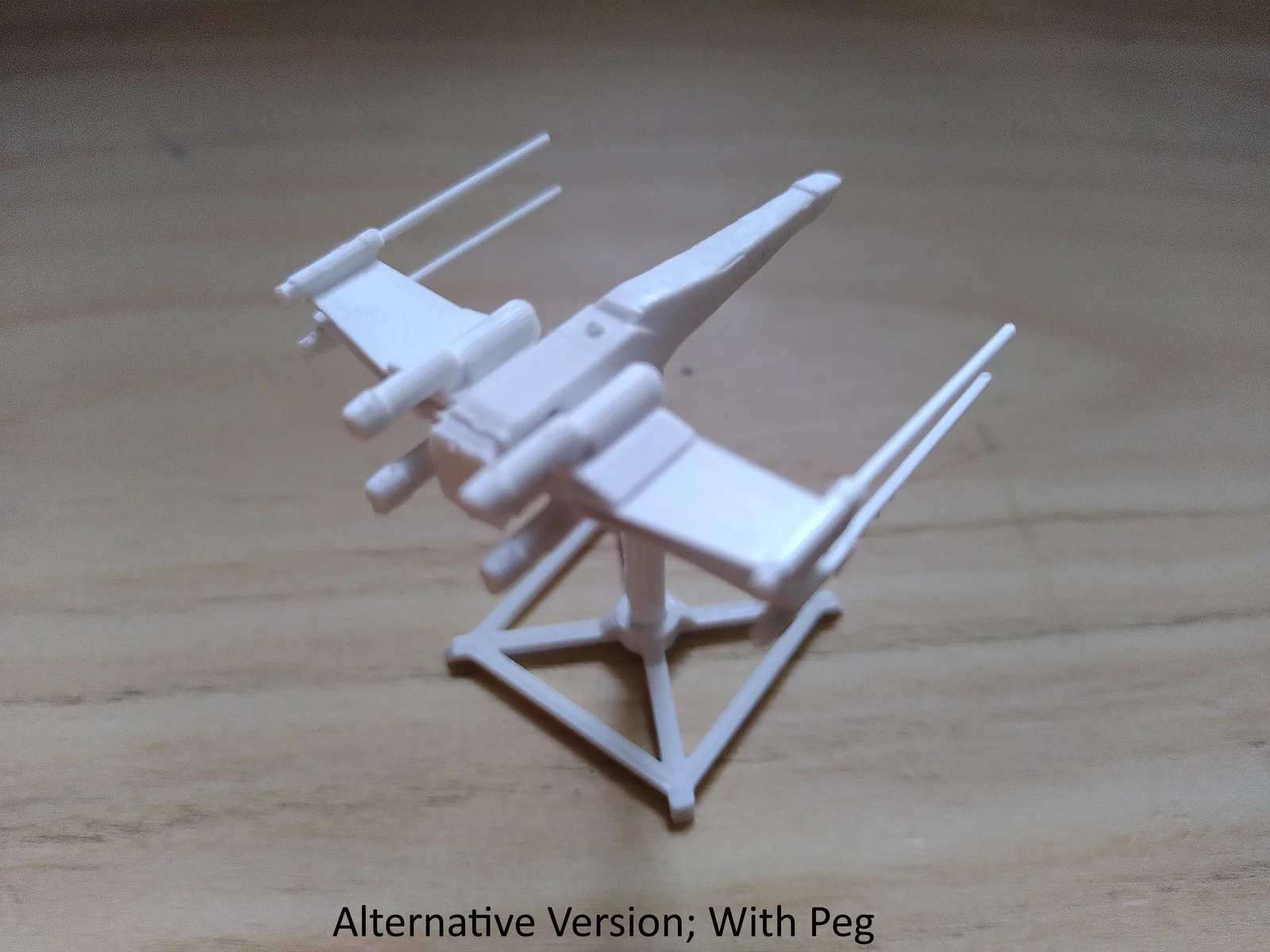

Old version
Phiên bản này gồm các file “t65_x_wing_back.stl”, “t65_x_wing_body.stl", “t65_x_wing_wing_1.stl” và “t65_x_wing_wing_2.stl”.
Đây là bản cũ, không phải print-in-place, mà chia thành 4 mảnh. Phần cannon được in song song với mặt bàn in nên sẽ ít giòn hơn, nhờ vậy có thể làm đường kính nhỏ hơn. Bản này cần dán keo và chà nhám. Để lắp lại với nhau, bạn làm như sau:
-
Gỡ hết support. Cẩn thận khi tách support phía dưới các khẩu cannon.
-
Chà nhám mặt dưới của cánh cho tới khi cánh khớp vào thân và có thể đóng lại đúng cách.
-
Lắp cánh vào thân. Nhớ đúng chiều. Cánh phải thẳng hàng, và mặt dưới đã chà nhám hướng xuống.
-
Dán nắp lưng. Cẩn thận đừng dán dính vào cánh.
Nếu bạn muốn dùng stand, bạn sẽ cần thêm “t65_x_wing_peg.stl” như một part trong slicer.
Khuyến nghị dùng layer height thấp hơn cho phiên bản này.
Hướng dẫn in
Mọi thứ có thể in ở layer height 0.15mm, bật supports on buildplate.
Phần cannon ở bản tiêu chuẩn có thể gây stringing.
Nếu bạn chỉ in 1 mẫu một mình, mình khuyên giảm tốc độ sau khi in được khoảng nửa chiều cao. Trường hợp in nhiều bản cùng lúc, hoặc in chung với một mẫu khác có chiều cao bằng hoặc cao hơn, thì không cần.
UPDATE [2024-09-14] Mình đã thay đổi khớp cánh ở phiên bản print-in-place. Trước đây, cánh chỉ giao nhau 1 lần, còn bây giờ giao nhau 3 lần. Cách này giúp cánh cứng cáp hơn, bớt bị lắc.
UPDATE [2026-01-11] Làm cánh dày hơn một chút và kéo dài nhẹ các phần nối cánh với cơ cấu ở giữa.
