Thước mẫu vẽ sơ đồ mạch điện 3D (Electrical Diagram Template)

Thước mẫu vẽ sơ đồ mạch điện (Electrical Diagram Template) tiện lợi cho kỹ sư và sinh viên

Bạn là một sinh viên kỹ thuật điện, hay đơn giản là một người đam mê tự chế các mạch điện tử tại nhà? Việc vẽ tay các sơ đồ mạch điện sao cho đẹp, chuẩn xác và chuyên nghiệp luôn là một thử thách không nhỏ nếu không có dụng cụ hỗ trợ. Với mẫu thiết kế 3D này, bạn hoàn toàn có thể tự tạo cho mình một chiếc thước stencil (thước mẫu) đa năng ngay tại nhà. Đây là công cụ đắc lực giúp bạn vẽ nhanh các ký hiệu linh kiện điện tử thông dụng một cách nhất quán, làm cho bản vẽ thiết kế của bạn trông sạch sẽ và chuyên nghiệp hơn hẳn so với việc vẽ tự do.

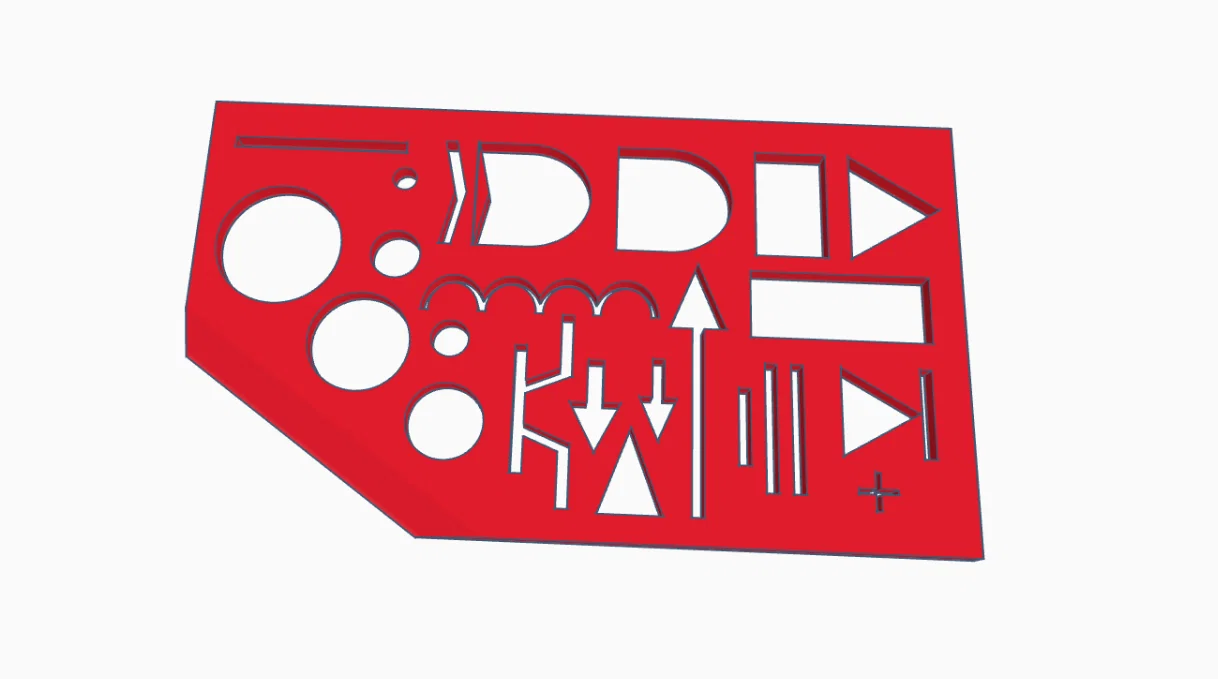

Sản phẩm này được thiết kế với các đường cắt sắc nét, cho phép bạn dễ dàng dùng bút chì hoặc bút mực đi theo các rãnh có sẵn để phác thảo các biểu tượng linh kiện. Từ các hình tròn kích thước khác nhau, các ký hiệu cổng logic, transistor cho đến các đoạn thẳng hay mũi tên chỉ dẫn, mọi thứ đều được tích hợp gói gọn trong một tấm nhựa mỏng. Việc tự in 3D mẫu này giúp bạn tiết kiệm chi phí mua dụng cụ học tập đắt tiền, đồng thời tạo ra một món đồ cá nhân hóa phù hợp với nhu cầu sử dụng của chính mình.

Những ưu điểm và lưu ý quan trọng khi sử dụng

• Đa dạng ký hiệu: Tấm thước bao gồm nhiều hình dạng và ký hiệu cần thiết như transistor, điện trở, cuộn cảm, các cổng logic và nhiều kích cỡ hình tròn khác nhau cho các đầu nối hoặc điểm tiếp xúc.
• Kích thước nhỏ gọn: Thiết kế tối ưu giúp bạn dễ dàng mang theo trong hộp bút hoặc cặp xách để sử dụng tại lớp học, phòng thí nghiệm hay nơi làm việc.
• Hướng dẫn in 3D: Để có được kết quả tốt nhất, bạn nên in bằng vật liệu PLA vì độ cứng tốt và ít bị co ngót. Hãy chọn độ dày lớp in (layer height) khoảng 0.2mm để bề mặt thước được phẳng mịn nhất, giúp ngòi bút chạy mượt mà không bị vướng.
• Lưu ý kỹ thuật: Do các chi tiết cắt trên thước khá nhỏ và mảnh, bạn nên thiết lập tốc độ in chậm lại ở những lớp đầu tiên. Đảm bảo bàn in được căn chỉnh thật chuẩn để các đường cắt không bị lỗi, giúp bạn vẽ được các ký hiệu rõ nét nhất.
• Tùy biến: Bạn có thể in bằng các loại nhựa có màu sắc nổi bật như đỏ, vàng hoặc xanh để dễ tìm kiếm trong đống dụng cụ làm việc của mình.

Sử dụng mẫu thước 3D này không chỉ nâng cao hiệu suất vẽ sơ đồ mà còn giúp rèn luyện tính kiên trì và tỉ mỉ trong công việc thiết kế kỹ thuật. Chúc các bạn có những bản vẽ mạch điện ưng ý và chất lượng nhất!
