Cổng hút bụi nam châm 100mm / 4" (Magnetic Dust Port)

Tác giả JR147_1817344

Lượt tải
119
Lượt thích
23
Lượt coi
824

File 2 735,7 KB

  • 100mm_Magnetic_Dust_Port_1777051008.stlSTL · 480,1 KB
  • 100mm_Magnetic_Dust_Port_1777051009.f3dF3D · 255,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là thiết kế của mình, có lấy cảm hứng từ nhiều mẫu tương tự trên mạng.

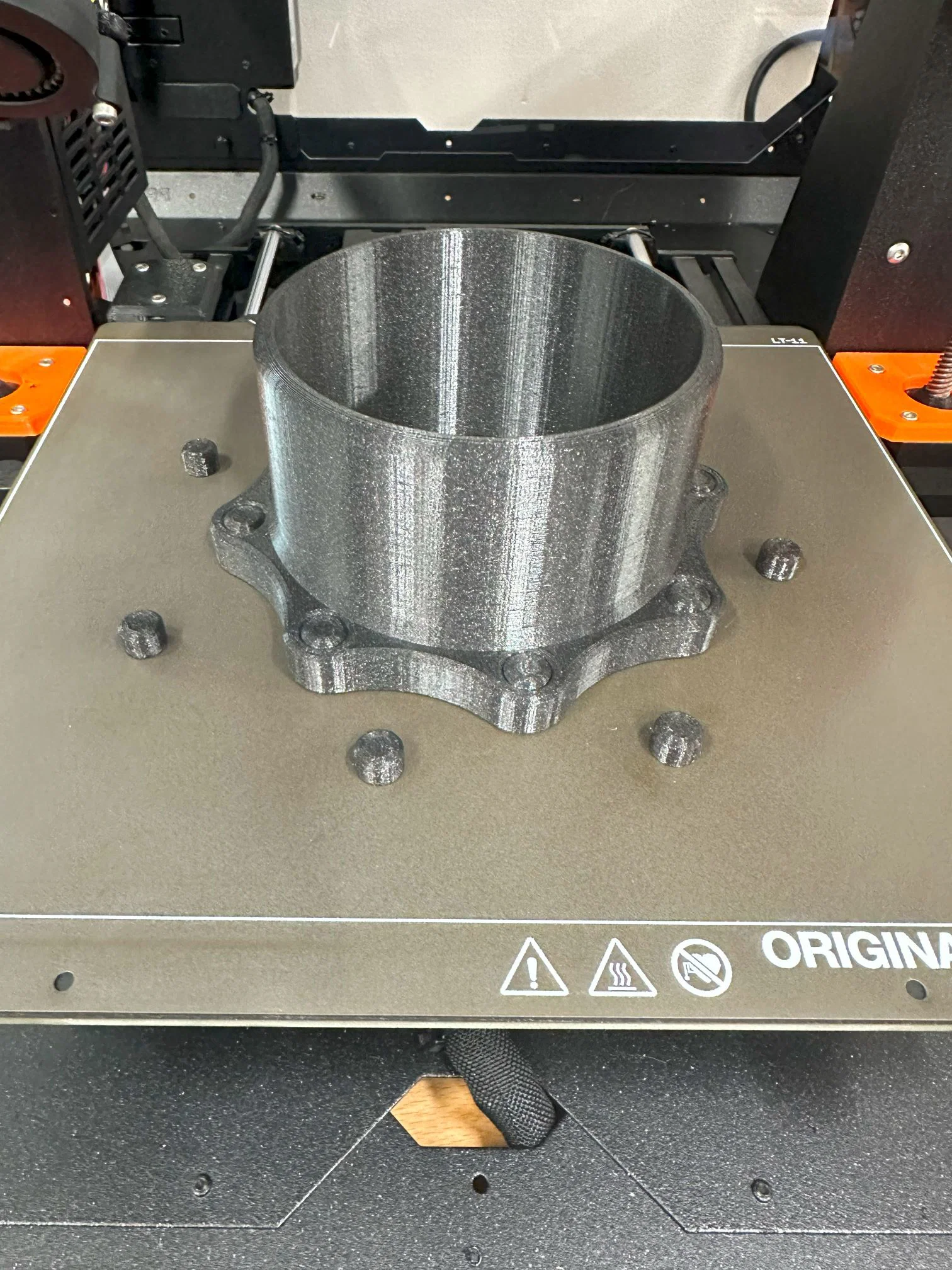

Mình in bằng PETG, để mặt đế xuống (base down) và không cần supports.

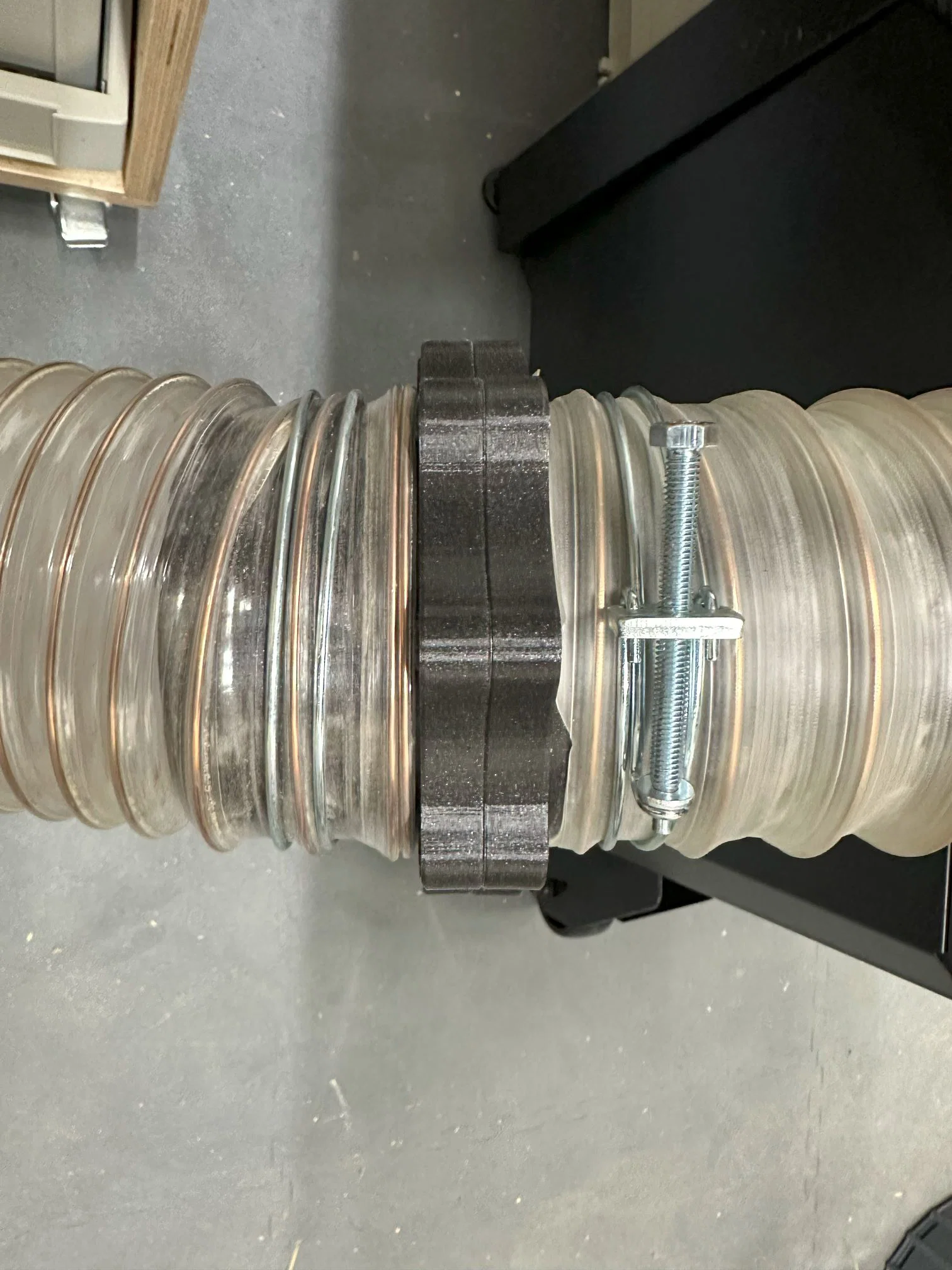

Để tăng độ bền, mình tăng số walls/perimeters và khuyến nghị infill kiểu gyroid hoặc tương tự khoảng 25–30%. Khi kẹp (clamp) ống vào thì chi tiết cần đủ cứng, đặc biệt là độ bền giữa các lớp in.

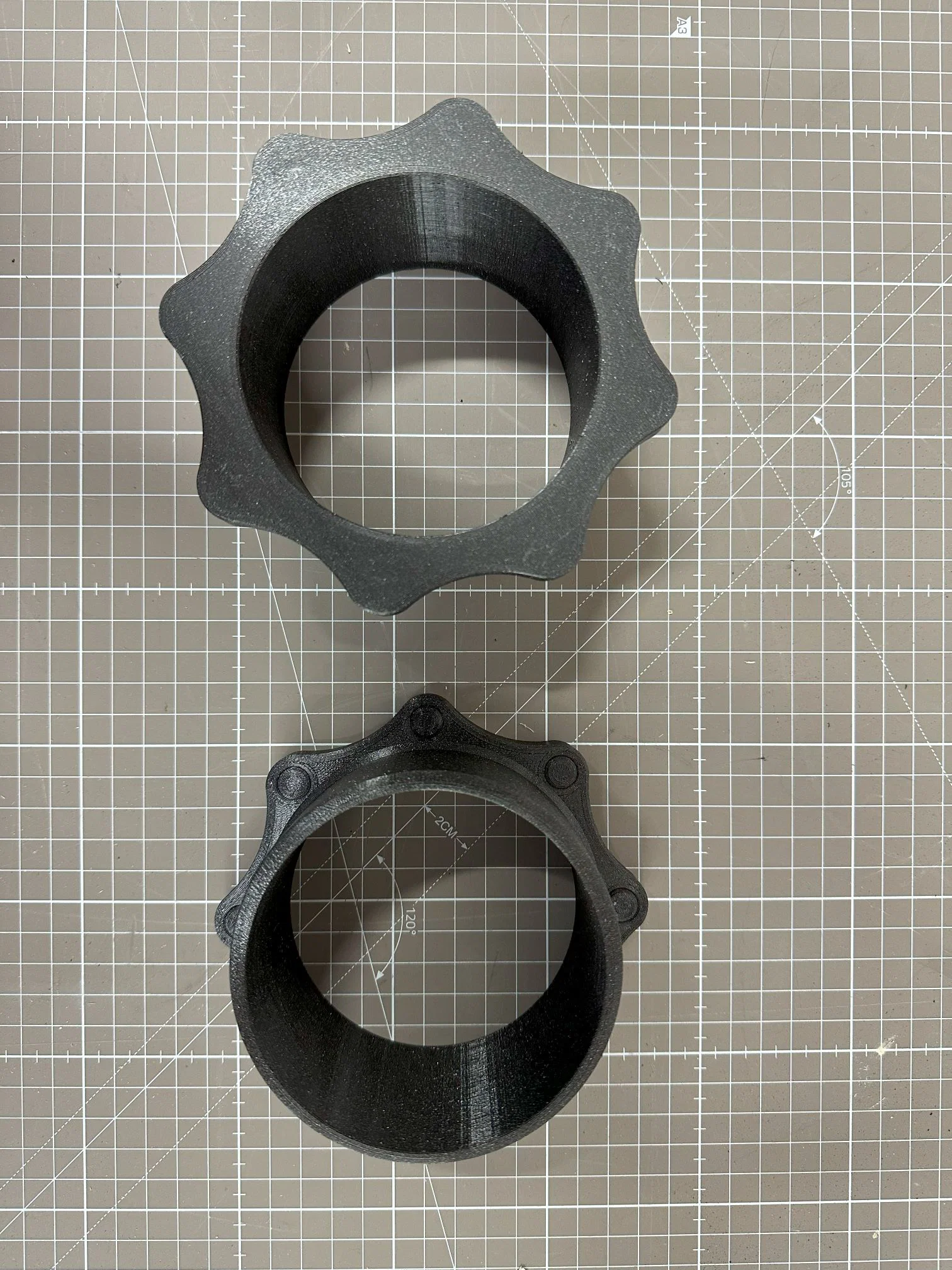

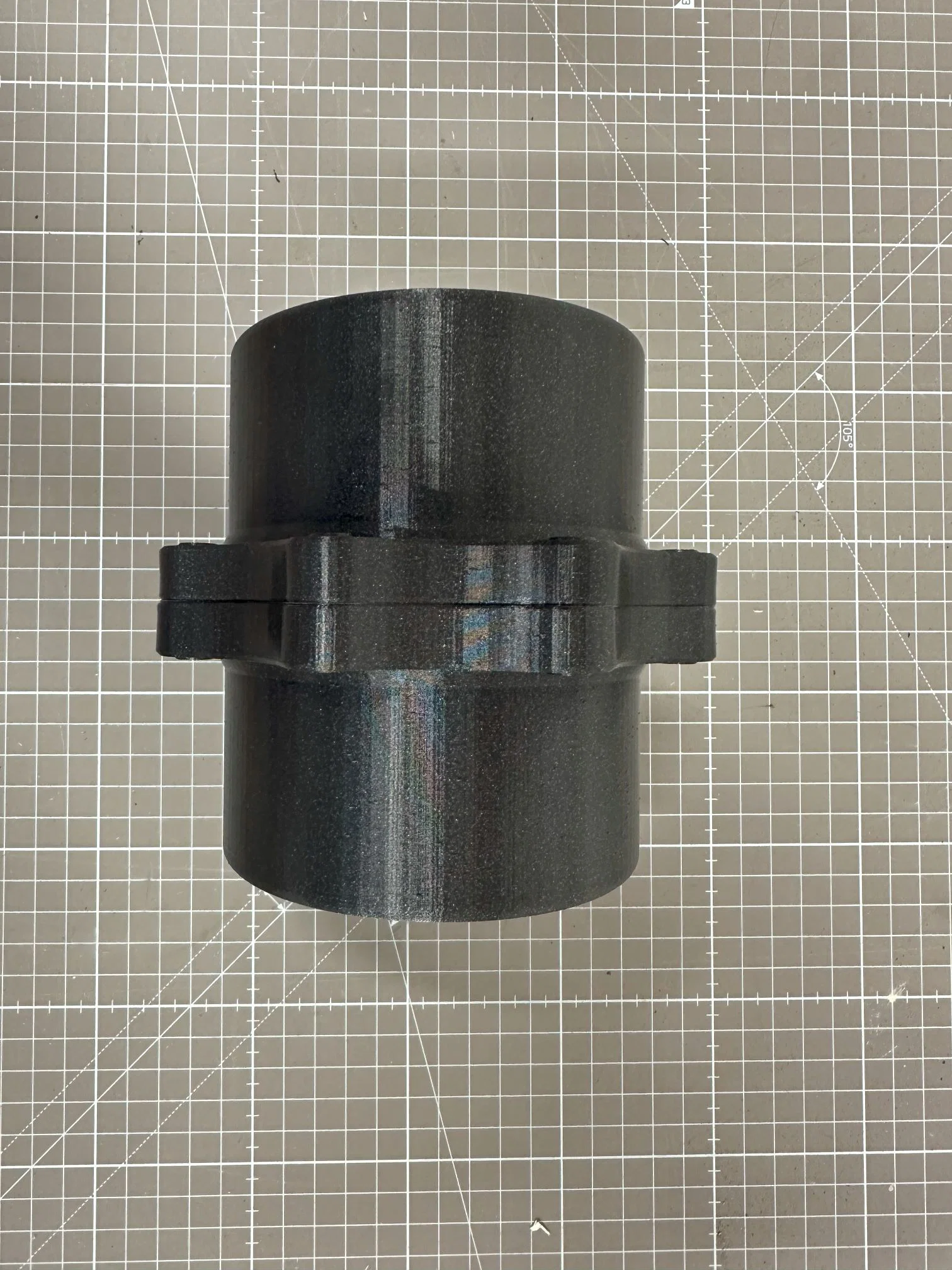

Thiết kế dùng 8 viên nam châm đất hiếm (rare earth magnets) kích thước 10x5mm. Bạn cũng có thể dùng 16 viên 10x3mm thay thế. Nên đặt nam châm xen kẽ cực quanh chu vi để không cần phân biệt “tool side” hay “machine side”, đồng thời giúp hai phần tự canh đúng vị trí khi gắn với nhau. Các nút/miếng chèn (plugs) chỉ cần ấn vừa khít (push fit), không cần epoxy hay keo.

Có một lưu ý nhỏ: để tạo mặt đáy mịn, mình làm một lớp đặc dày 0.6mm làm nền cho nam châm nằm lên trên. Cách này vẫn cho lực hút mạnh, nhưng vì mình mới dùng kiểu này thời gian chưa lâu nên chưa chắc lớp đáy đó sẽ chịu được sử dụng thường xuyên tới đâu (ví dụ nam châm có thể bắt đầu bị kéo xuyên qua lớp đáy). Tới giờ thì vẫn chưa thấy vấn đề.

Cuối cùng, đây là lần đầu mình upload model và cũng là mẫu “thật sự” đầu tiên mình tự thiết kế. Rất mong nhận được góp ý/feedback, nhưng xin góp ý theo hướng xây dựng nha!
