Hộp nối dây phẳng (Junction box flat)

DE:

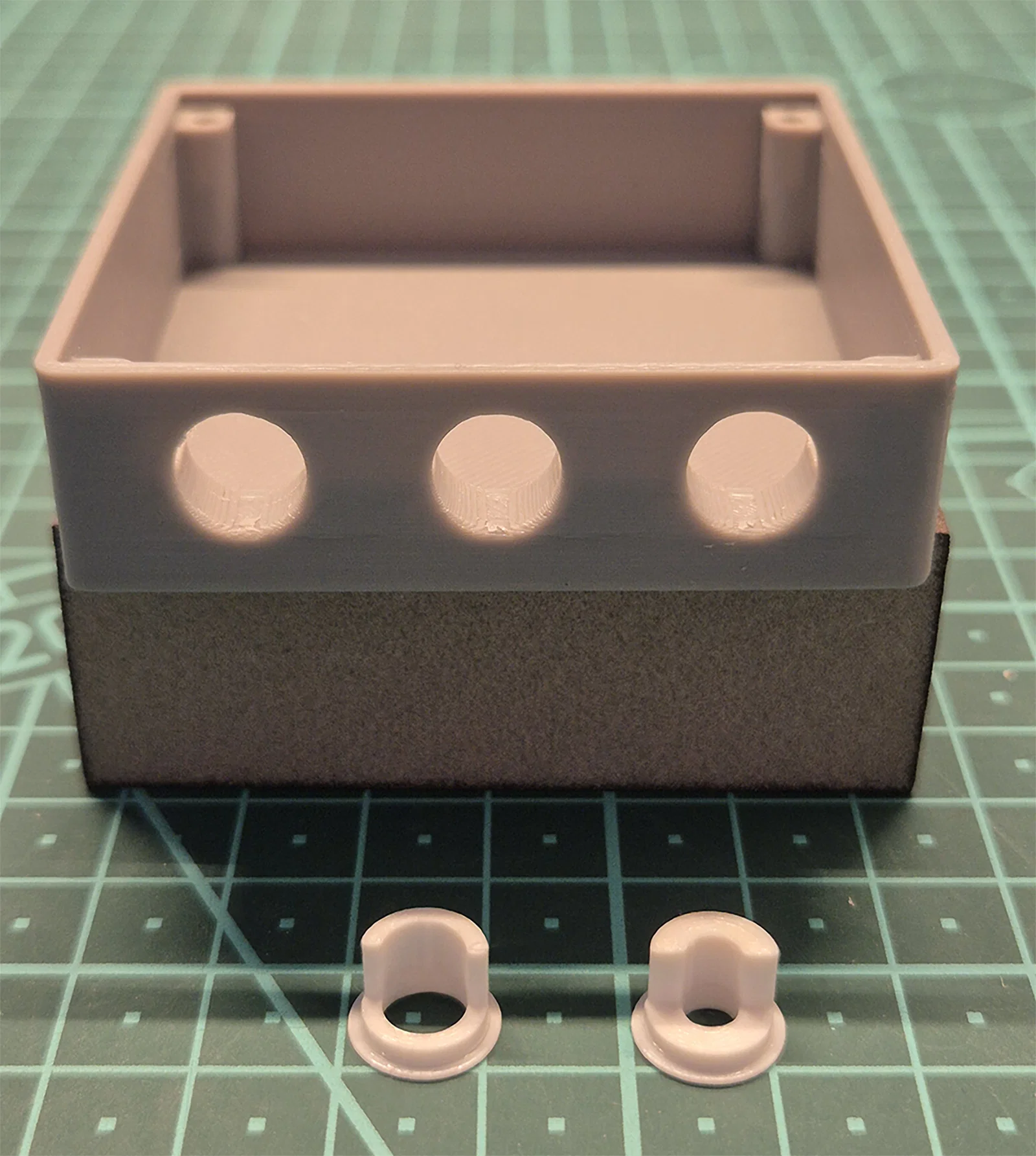

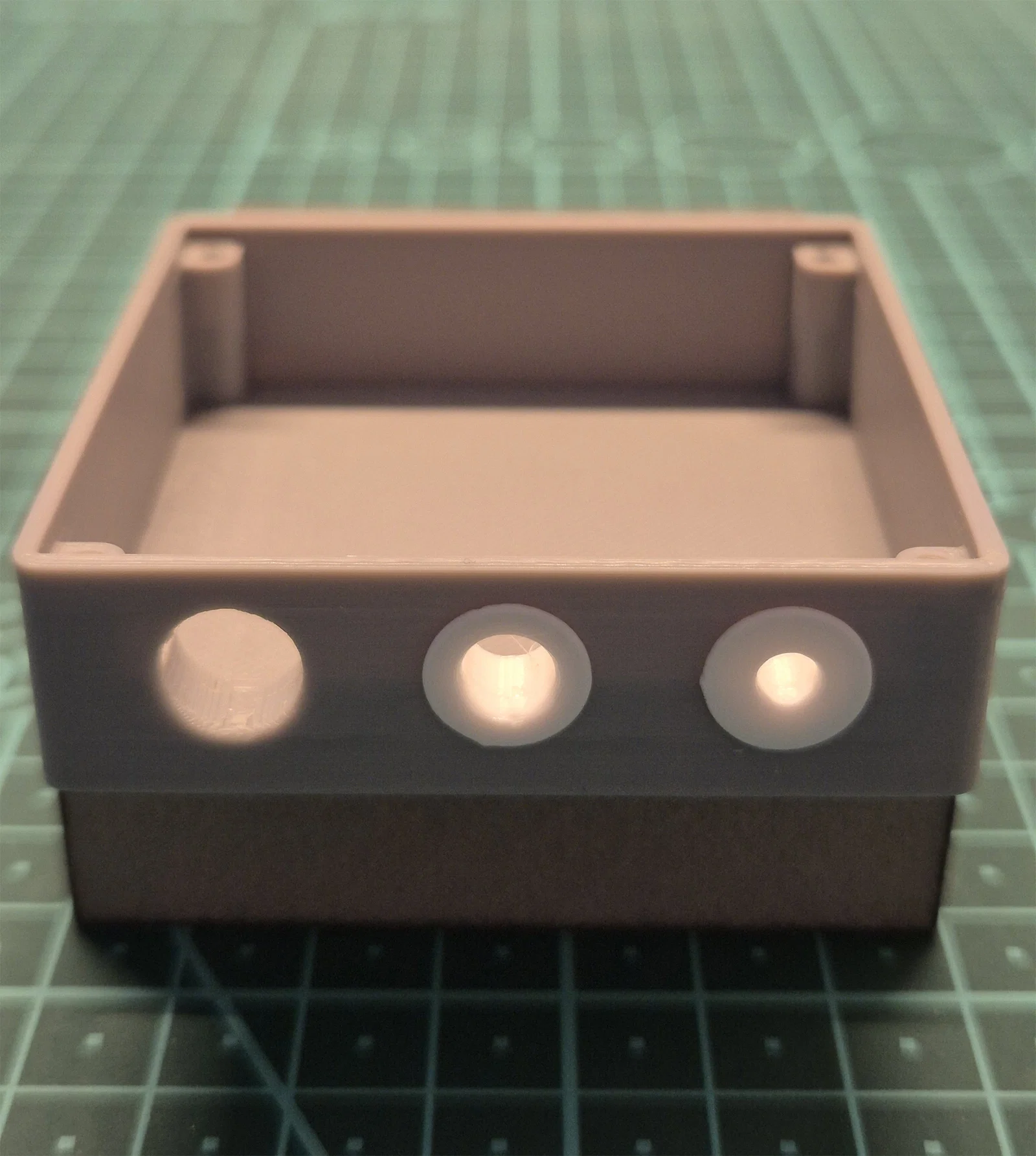

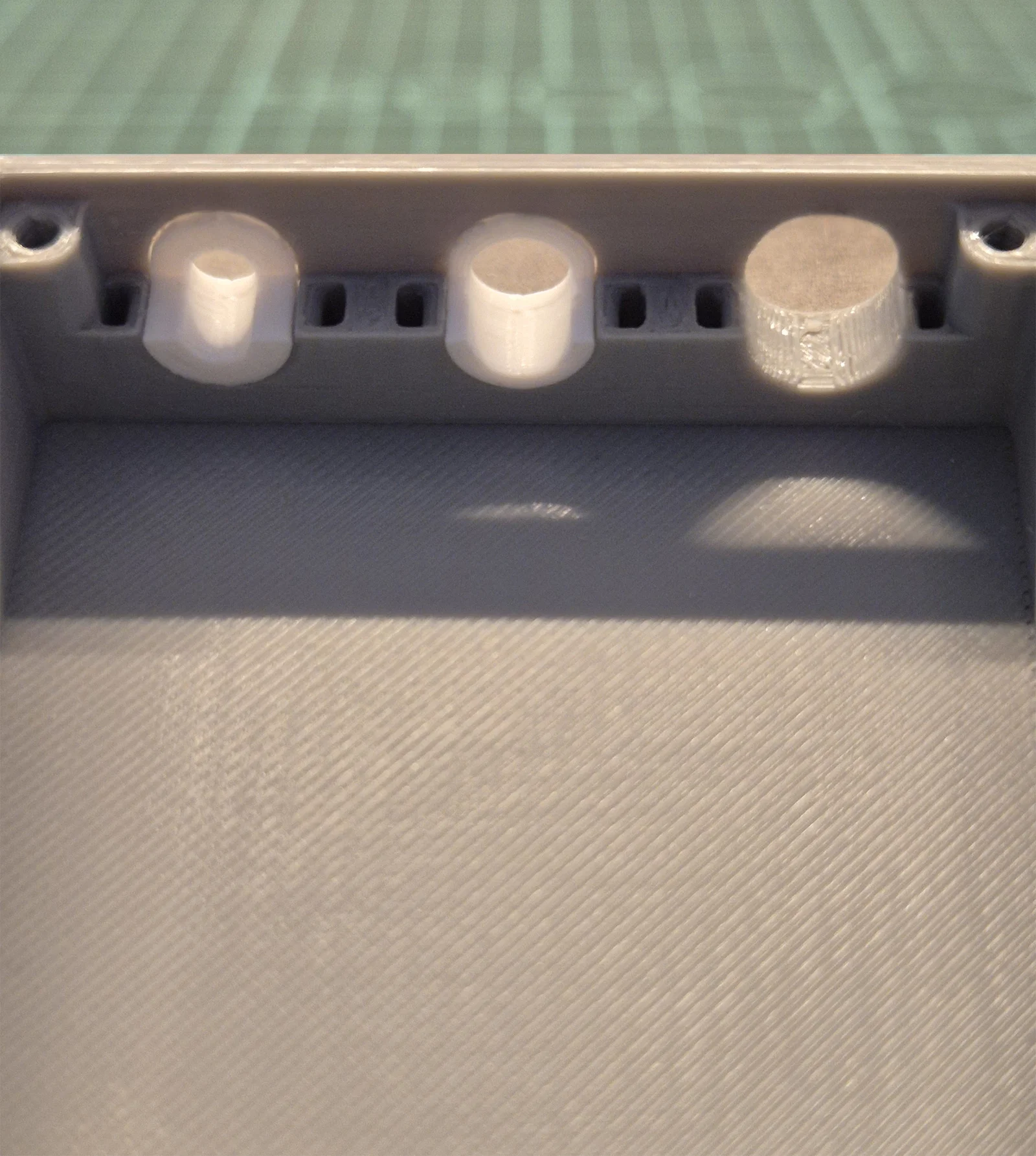

05.11.2025: Đã thêm adapter 4mm và 6mm (cho dây mỏng hơn.)

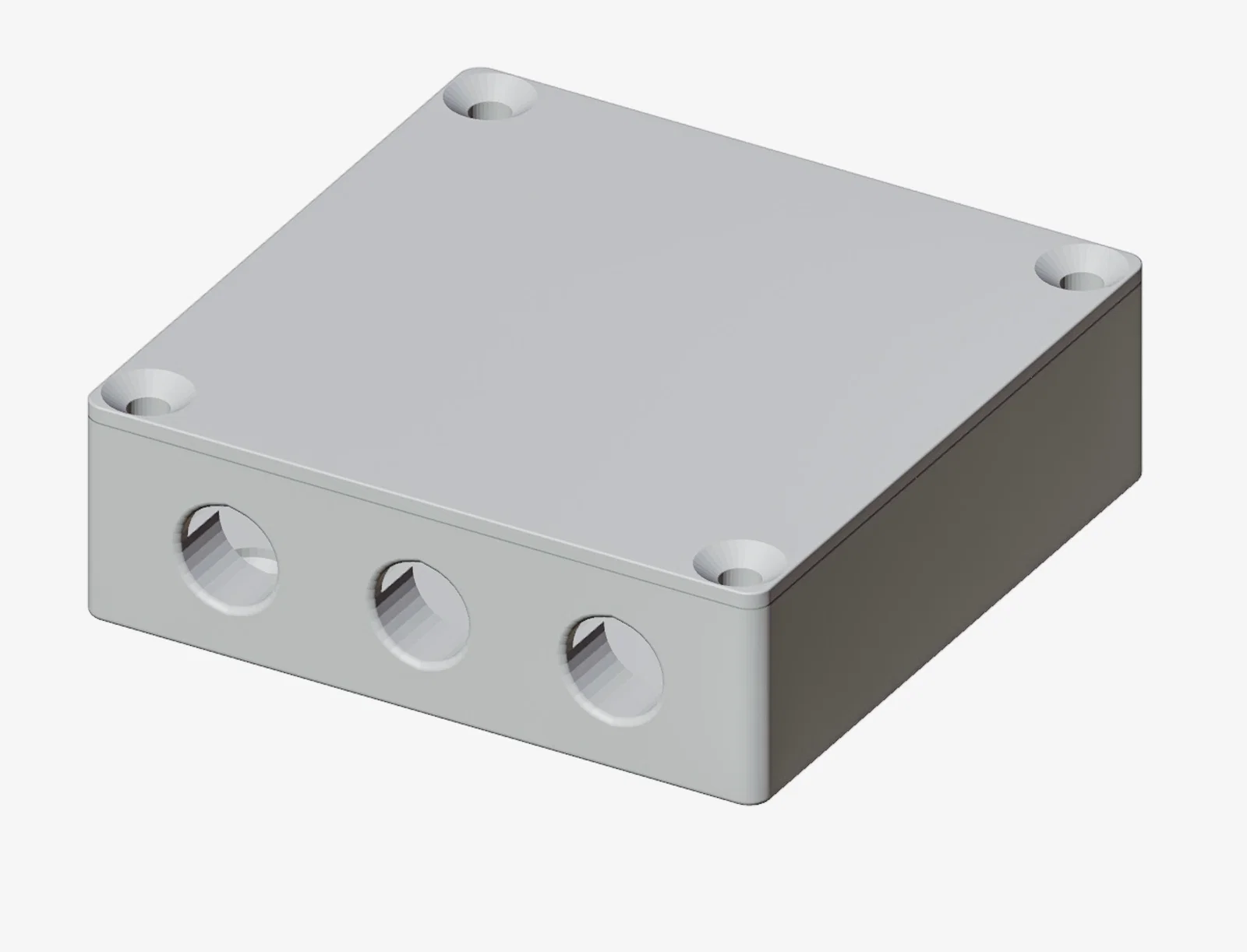

Mình cần một hộp nối dây (junction box) để gắn phía sau tủ treo tường, nên chiều cao chỉ được 20mm. Mình cần cái này cho hệ thống đèn của tủ treo.

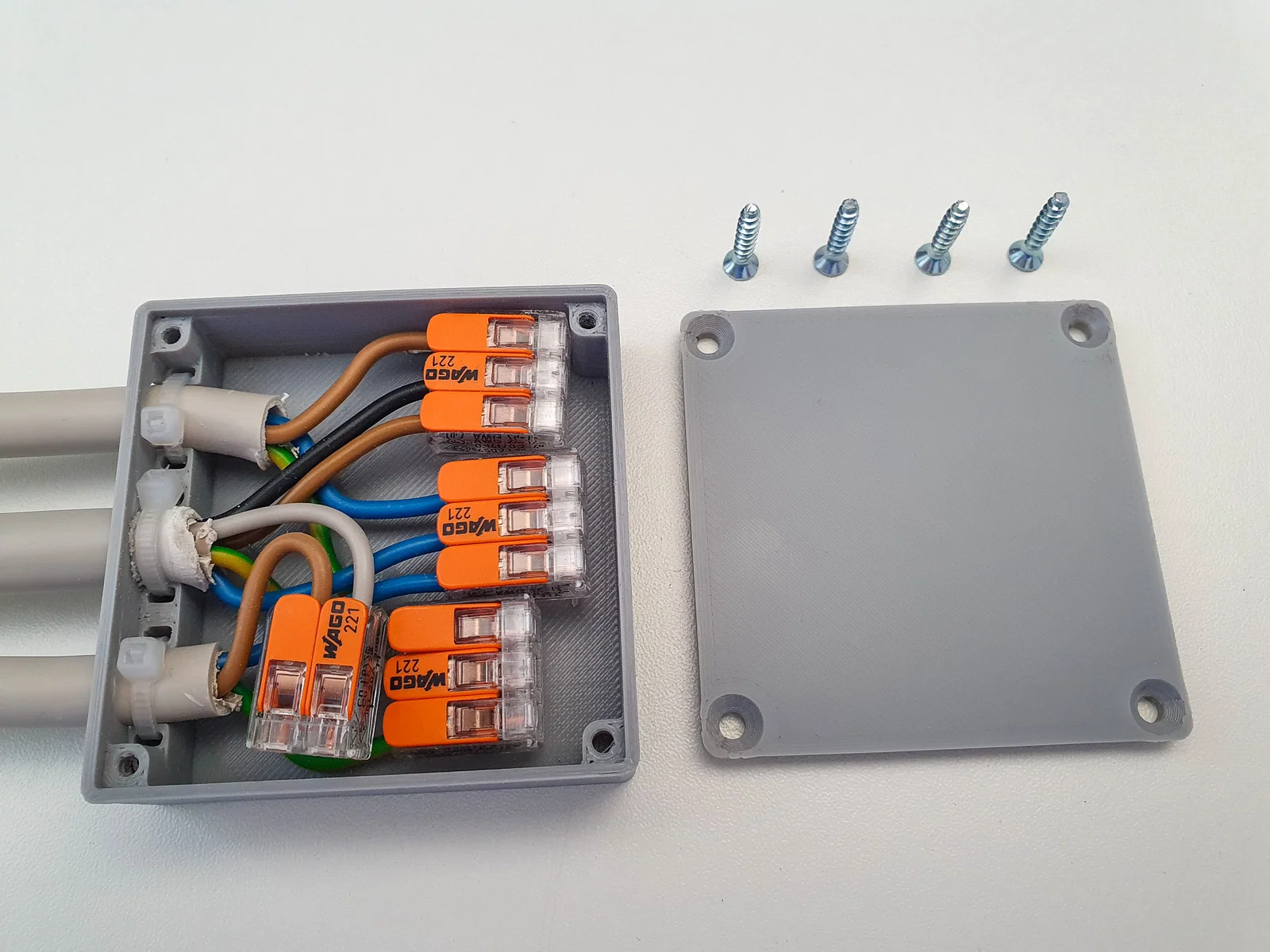

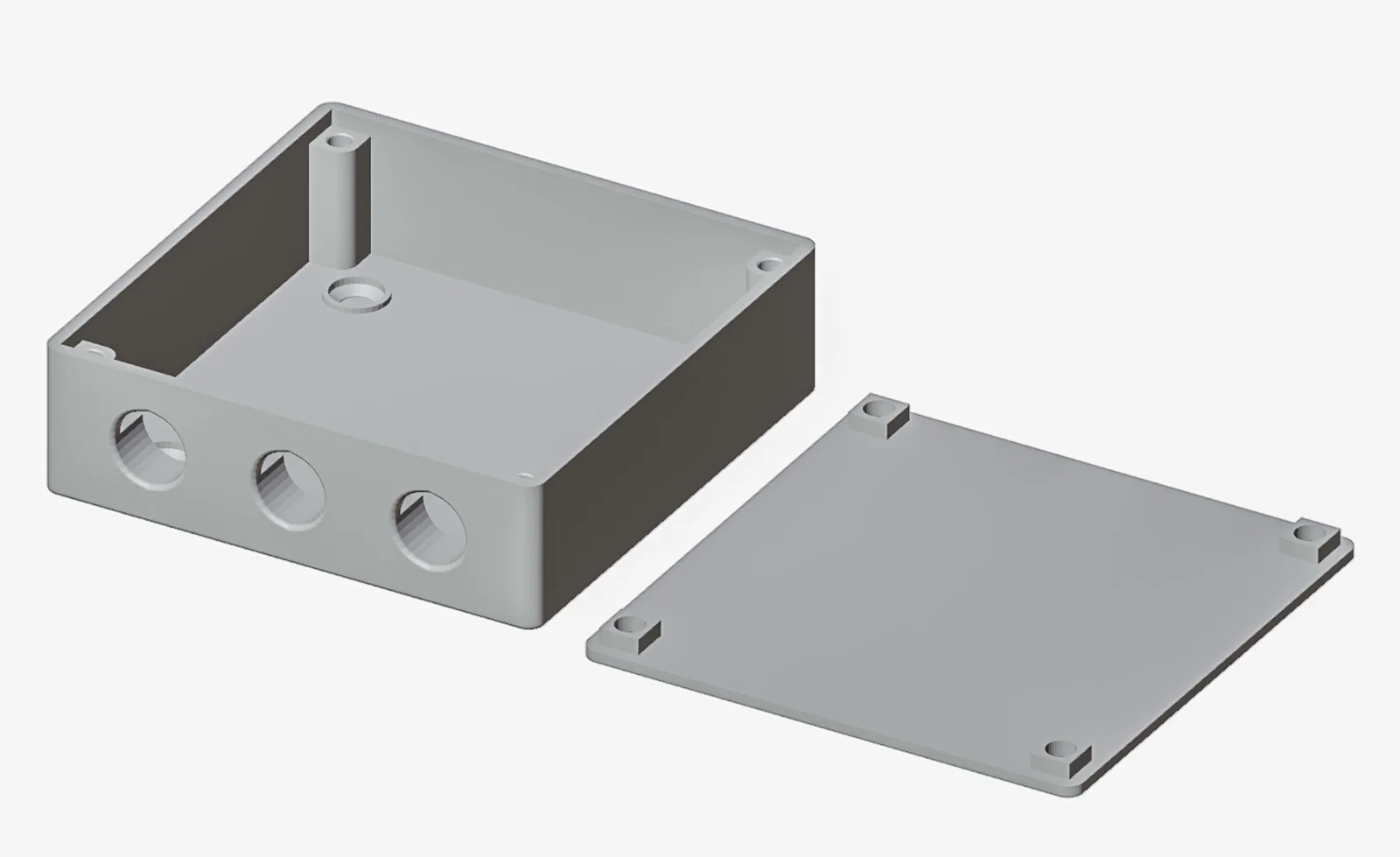

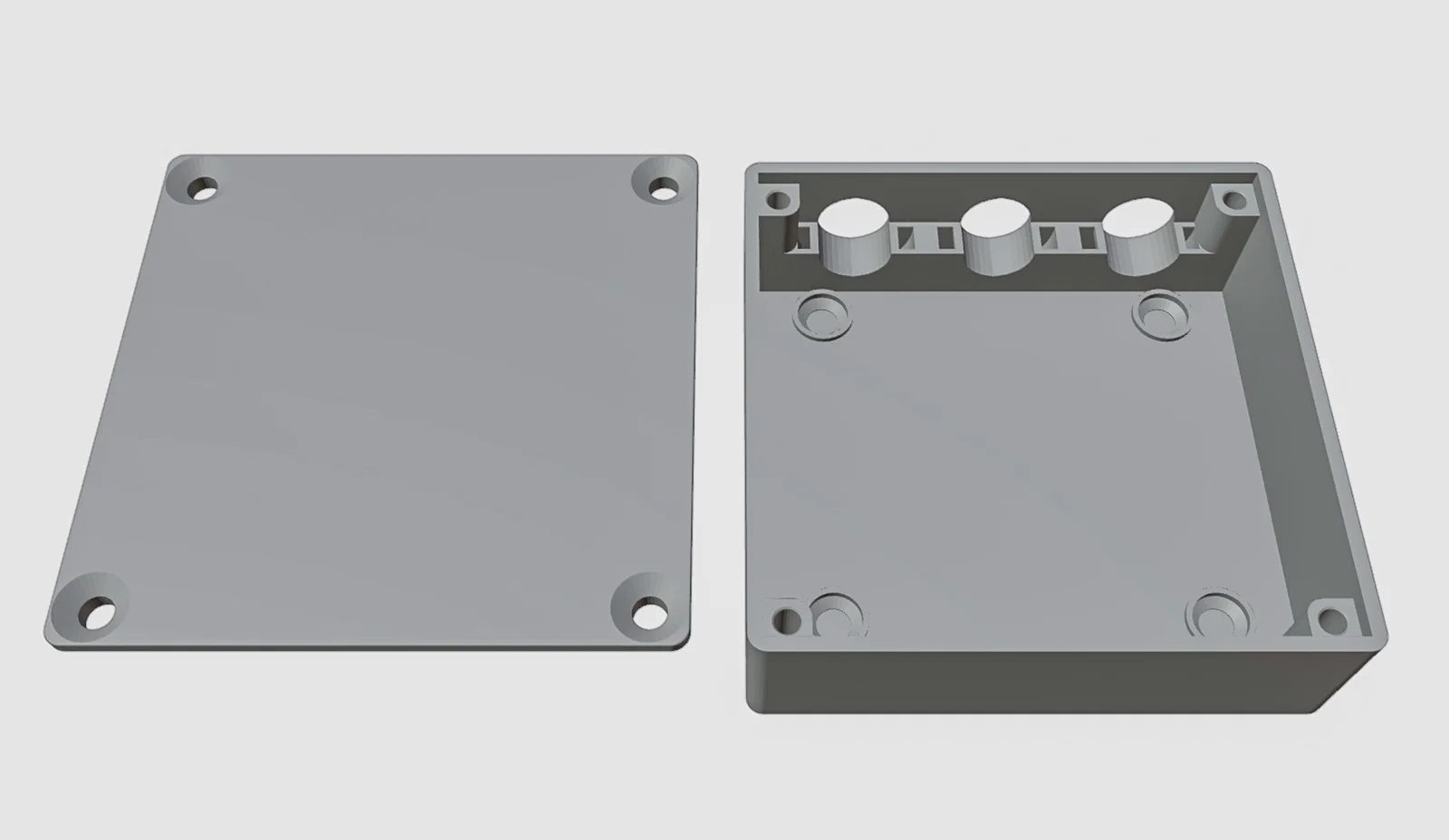

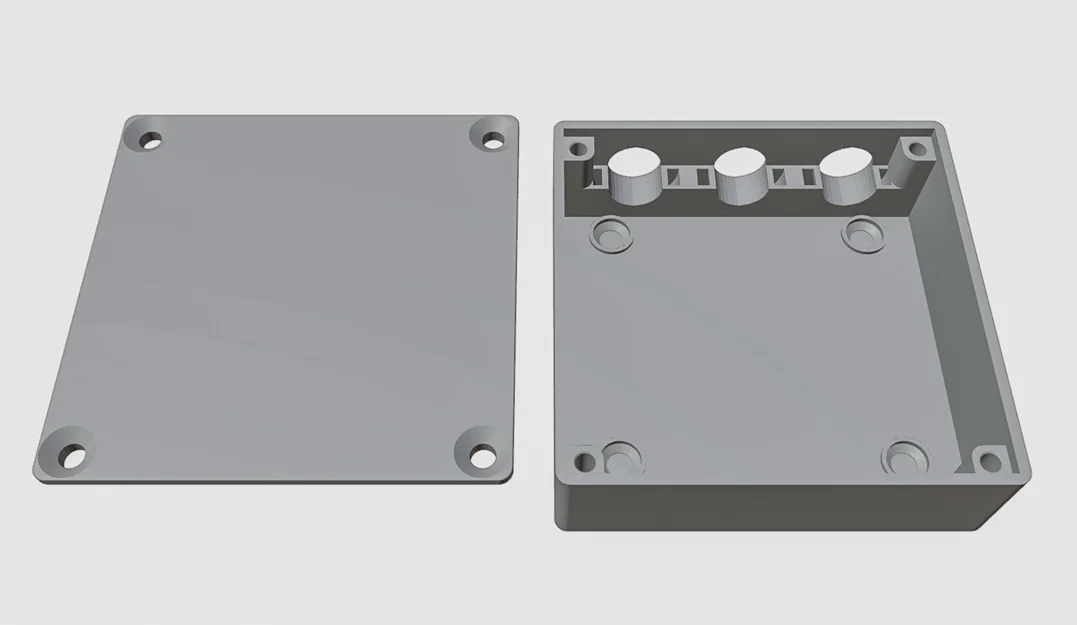

Hộp được thiết kế để có thể đặt vừa 3 x kẹp WAGO221 3-pole nằm cạnh nhau và 2 x xếp chồng lên nhau. Ở đáy có các lỗ bắt vít; khi cần thì có thể dễ dàng đục/ấn thông ra. Phần nắp mình dùng loại vít hộp điện phổ thông 3,2x15mm.

CHÚ Ý: Lưu ý là các hệ thống điện chỉ nên do thợ/chuyên gia có chuyên môn thực hiện!
Để an toàn khi 3D print các chi tiết dùng với thiết bị điện, mình khuyến nghị dùng filament đạt chứng nhận V0,
ví dụ: https://www.prusa3d.com/de/produkt/prusament-petg-v0-jet-black-1kg

ENG:
05.11.2025: Added 4mm and 6mm adapters (for thinner cables).

Mình cần một hộp nối dây để gắn phía sau tủ treo tường, nên chiều cao chỉ được 20mm. Mình cần cái này cho hệ thống đèn của tủ treo.

Hộp được thiết kế để có thể đặt vừa 3 x kẹp WAGO221 3-pin nằm cạnh nhau và 2 x xếp chồng lên nhau. Ở đáy có các lỗ bắt vít; khi cần thì có thể dễ dàng đục/ấn thông ra. Phần nắp mình dùng loại vít hộp điện tiêu chuẩn 3.2x15mm.

CHÚ Ý: Vui lòng lưu ý chỉ người có chuyên môn mới nên làm việc với hệ thống điện! Để thao tác an toàn với thiết bị điện khi 3D printing, mình khuyến nghị dùng filament đạt chứng nhận V0,
ví dụ: https://www.prusa3d.com/de/produkt/prusament-petg-v0-jet-black-1kg
