Vỏ thay thế XT30(2+2) cho BTT SB2209/2240
Vỏ strain relief thay thế cho connector XT30(2+2) của BTT SB2209/2240, giúp cố định và giảm lực kéo lên dây, hạn chế nhiễu do dây cọ nhau. Thiết kế snap-fit, cần thêm ít keo CA; lưu ý gờ/rãnh vì connector không đối xứng.
Mô tả

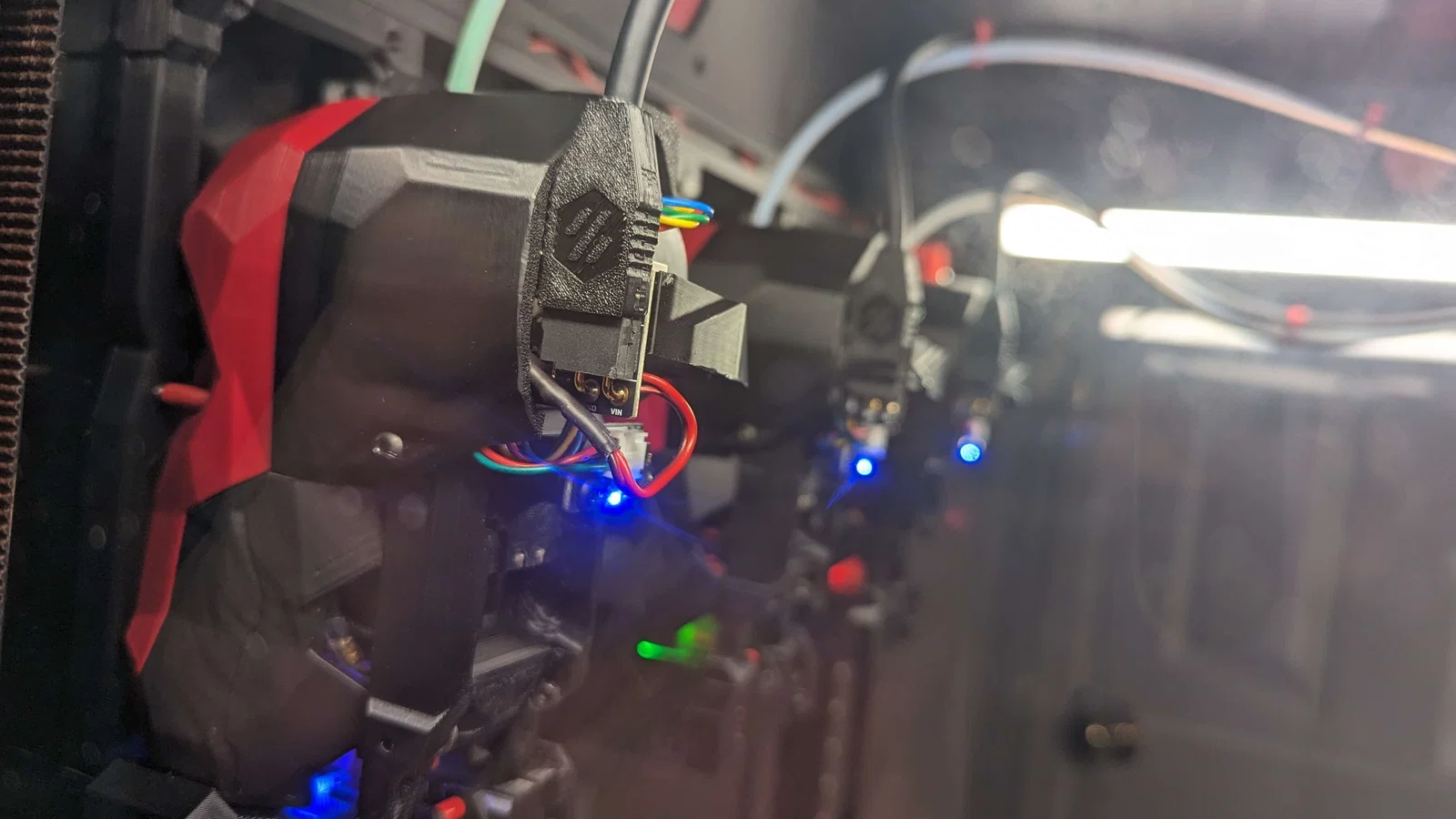

Mình đang chạy nhiều tool và nhận ra dây cáp do BTT cung cấp là loại không shield, nên khi cọ/xát vào nhau thì bị nhiễu lẫn nhau, làm bus communication bị loạn. Mình đã làm lại bộ dây mới bằng cáp LDO FEP, nhưng đoạn dây đi ra từ xt30(2+2) gần như không có strain relief, cần được hỗ trợ thêm. Đây chính là phần hỗ trợ đó.

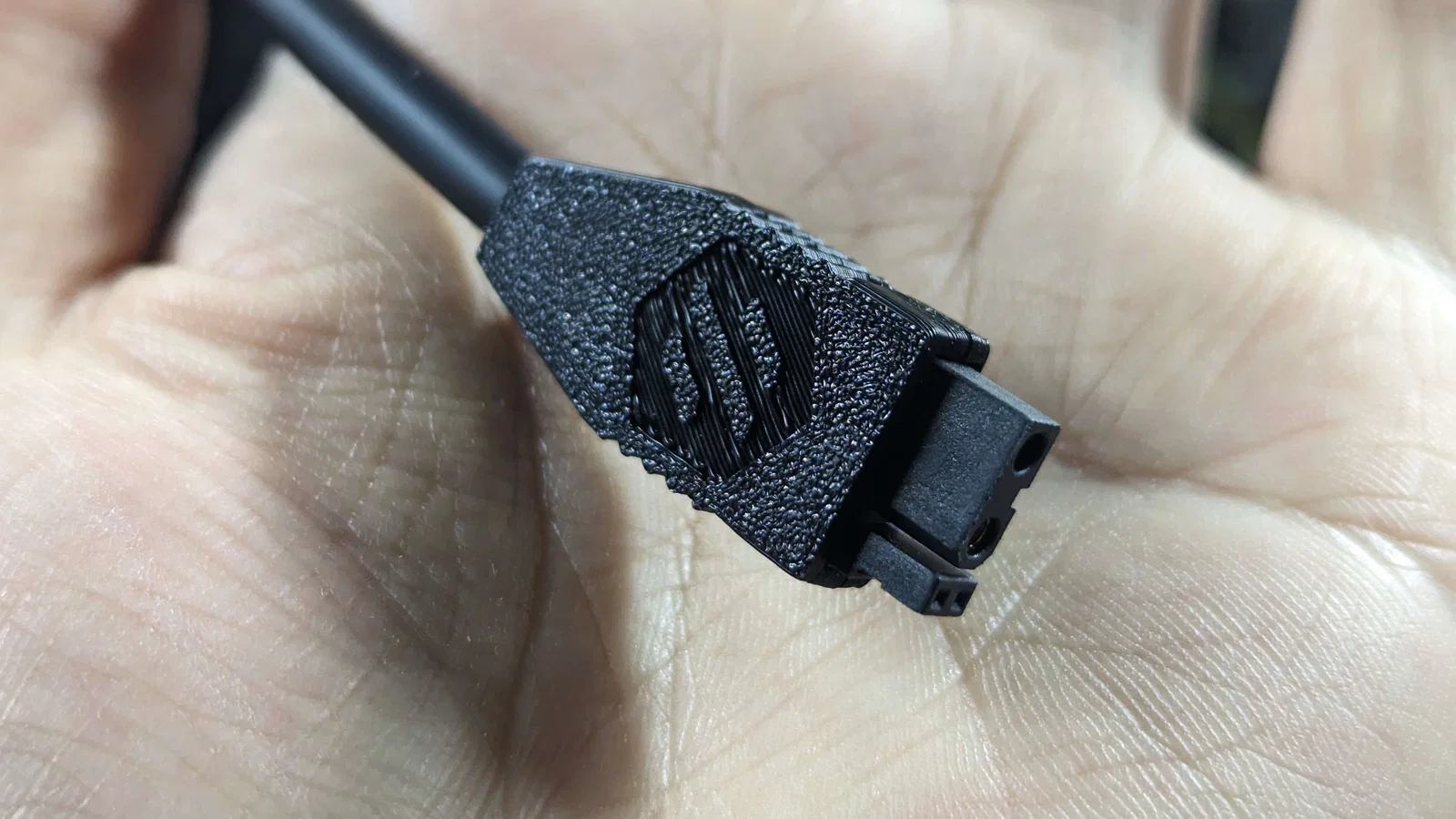

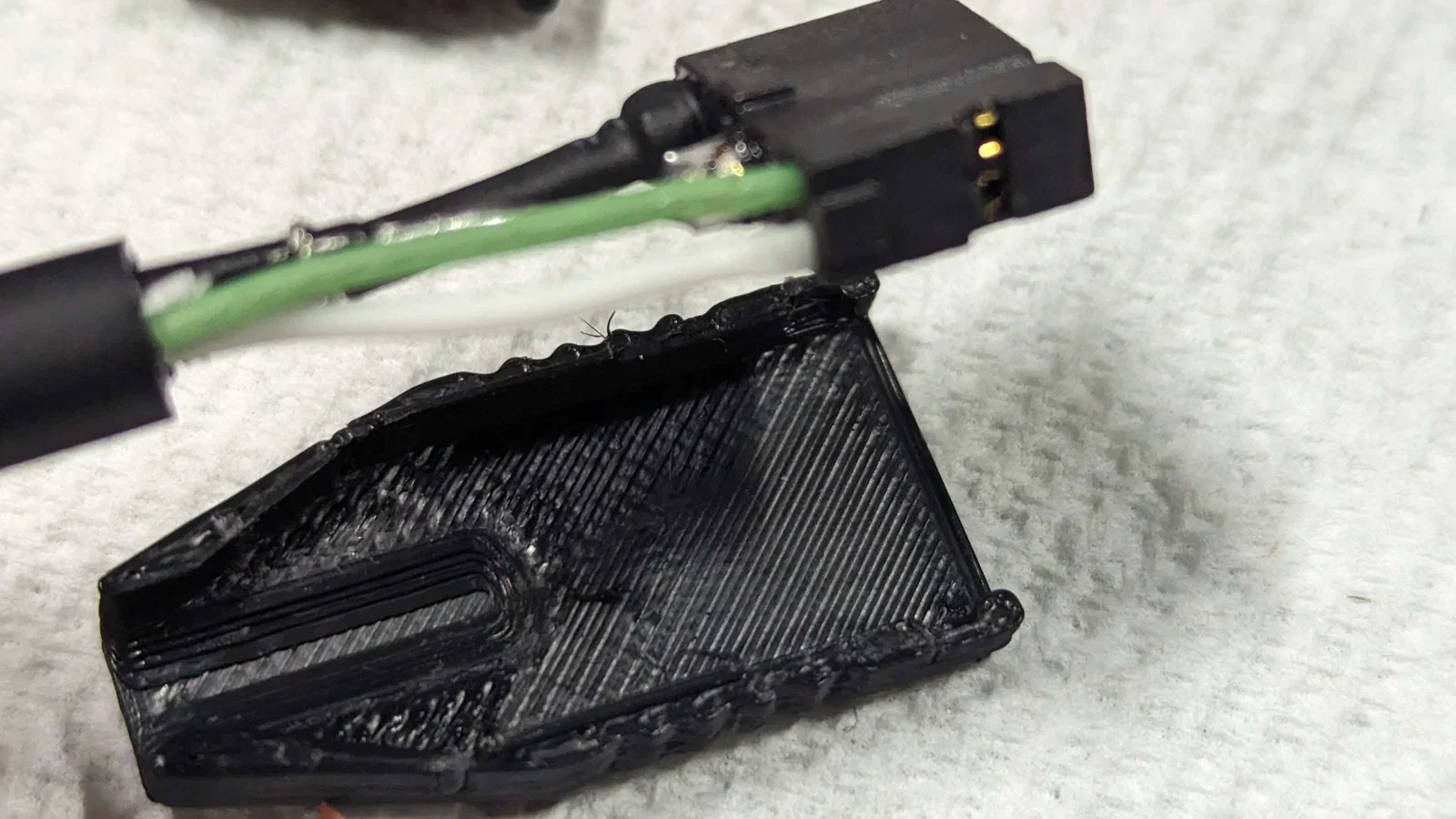

Thiết kế kiểu bấm/snap lại với nhau. Cần thêm một ít keo CA. Đầu nối XT30 có mấy cái gờ nhỏ phải vào đúng các rãnh tương ứng. Nó không đối xứng. Khi tuốt lớp vỏ cách điện bên ngoài, nhớ chừa lại một chút để còn kẹp/luồn nằm dưới cái shell. Dán lớp cách điện vào shell.
Bản RP2040 dùng connector cùng formfactor.

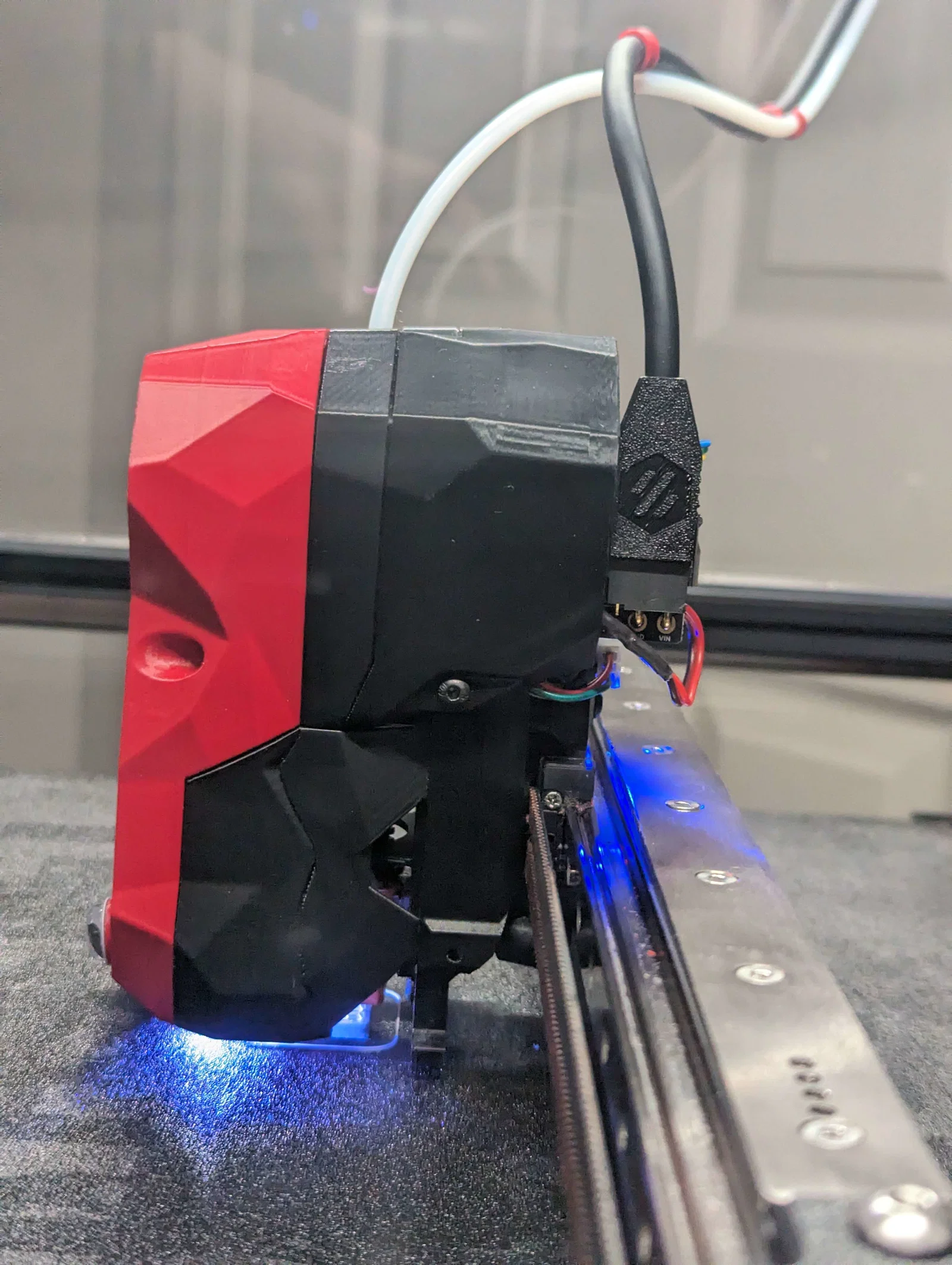

Hình dáng gần giống bản gốc nhưng các mặt phẳng hơn. Các strain bracket gắn trên extruder hiện có có thể fit hoặc không.
