Canopy FPV Volantex Phoenix & Ranger 2400 cho DJI O3

Tác giả SandDragon_1851988

Lượt tải
149
Lượt thích
13
Lượt coi
1.076
Tải tất cả (.zip)· 2 file · 286,9 KB· 286,9 KB

File 2 286,9 KB

  • Canopy_back_1777050022.stlSTL · 113,6 KB
  • Canopy_front_1777050023.stlSTL · 173,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#334956
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

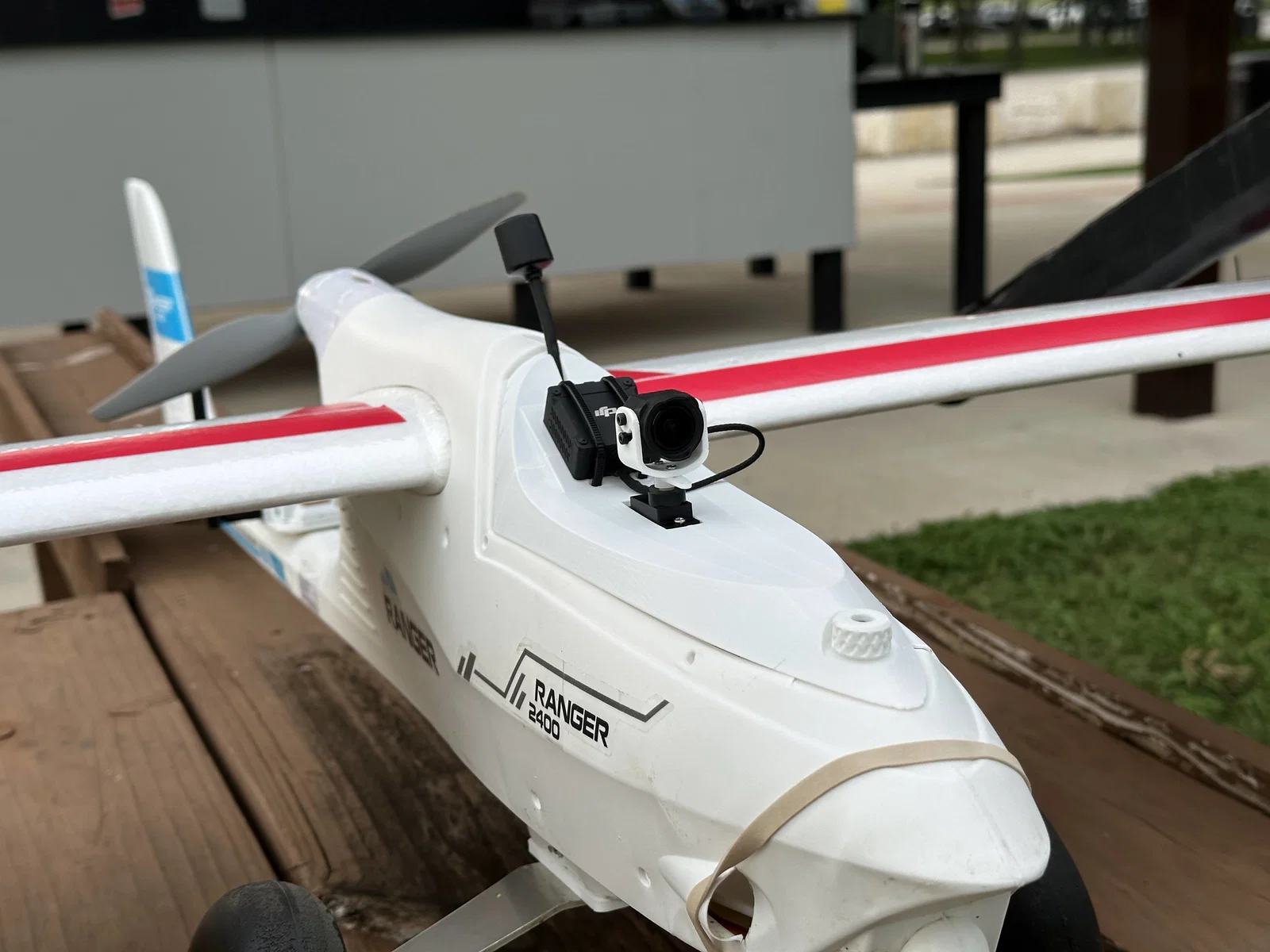

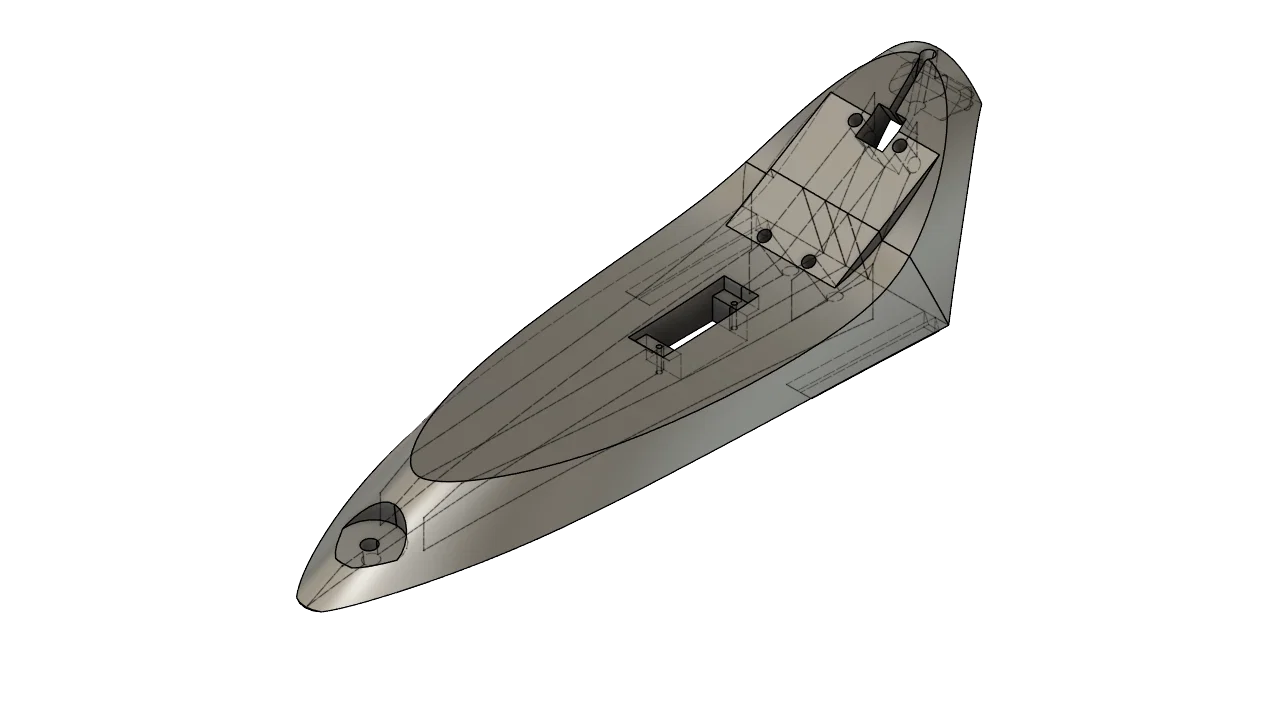

Canopy FPV cho Volantex Ranger 2400 và Volantex Phoenix 2400. Có ngàm gắn servo 9g và thiết kế để chứa DJI O3 air unit. Cũng dùng được với các VTX khác vì bạn có thể dùng dây rút (zipties) để cố định VTX tại vị trí.

Đây là bản đầu tiên còn hơi thô, MK1. Mình sẽ tinh chỉnh trong quá trình sử dụng và sẽ cập nhật mẫu này.

Khối lượng khoảng ~20g. Canopy foam zin là 8g. Mình nghĩ nếu tối ưu các gân (ribs) bên trong và in bằng LWPLA thì có thể kỳ vọng khoảng ~12g.

Print settings

  • In theo hướng dựng đứng, đặt đứng trên đường cắt (cutline) của canopy
  • Không cần supports
  • 1 lớp bottom, 2 lớp top
  • 1 wall
  • 0% infill
  • Chỉnh slicing gap closing radius để các gân bên trong không bị xóa/mất
  • Dùng keo CA để dán 2 phần lại với nhau
  • Khuyến nghị set PA/LA về 0 và tăng flow rate lên nhẹ một nấc.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
286,9 KB
File lớn nhất
173,3 KB
