Sliding belt tensioners cho Mercury One.1 ZeroG
Sliding belt tensioners cho Mercury One.1 ZeroG giúp chỉnh độ căng dây belt nhanh, không cần tháo main tensioning tower. Cố định vào frame, chỉnh bằng vít M3 20mm và lò xo chống rebound; kèm danh sách hardware cần thiết.
Mô tả

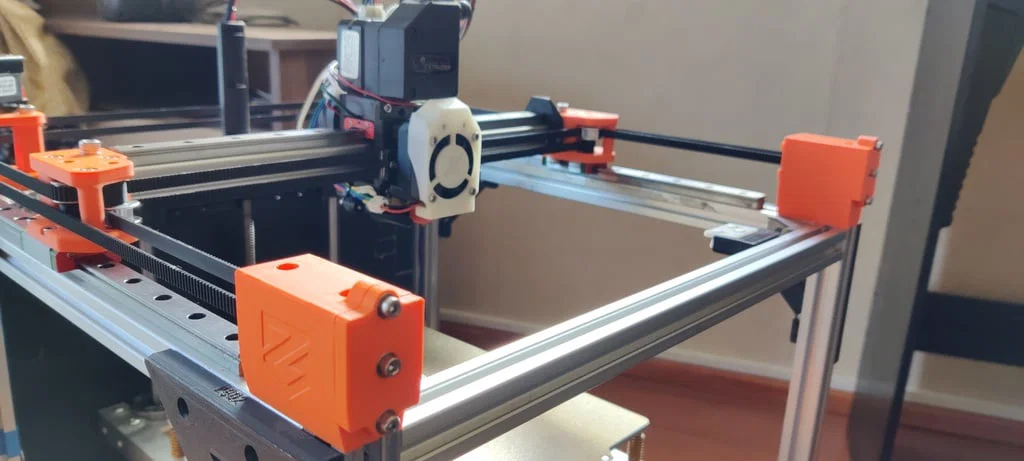

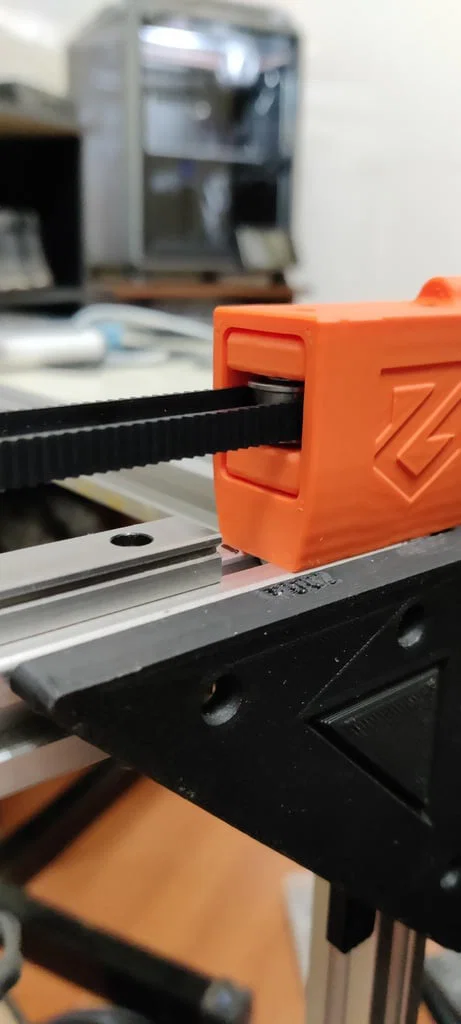

Bộ sliding tensioner giúp bạn chỉnh độ căng dây belt nhanh gọn, khỏi phải tháo/unscrew cái main tensioning tower.

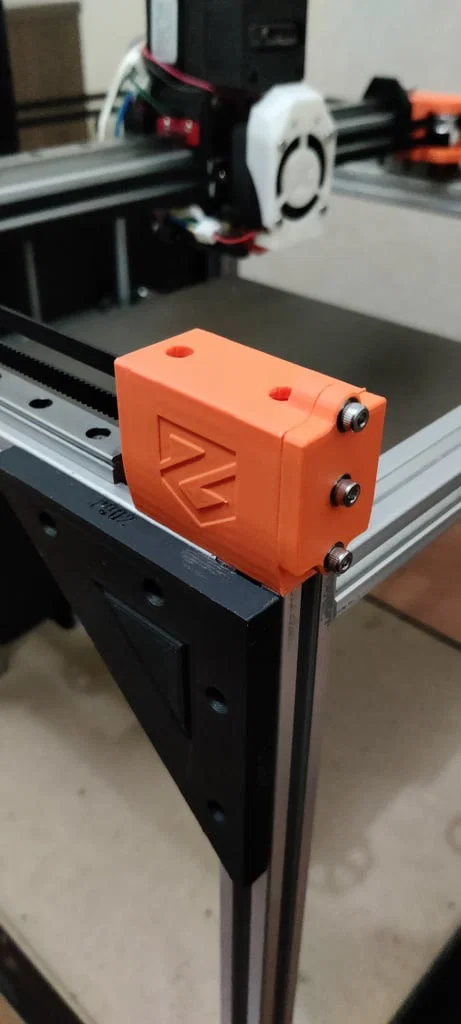

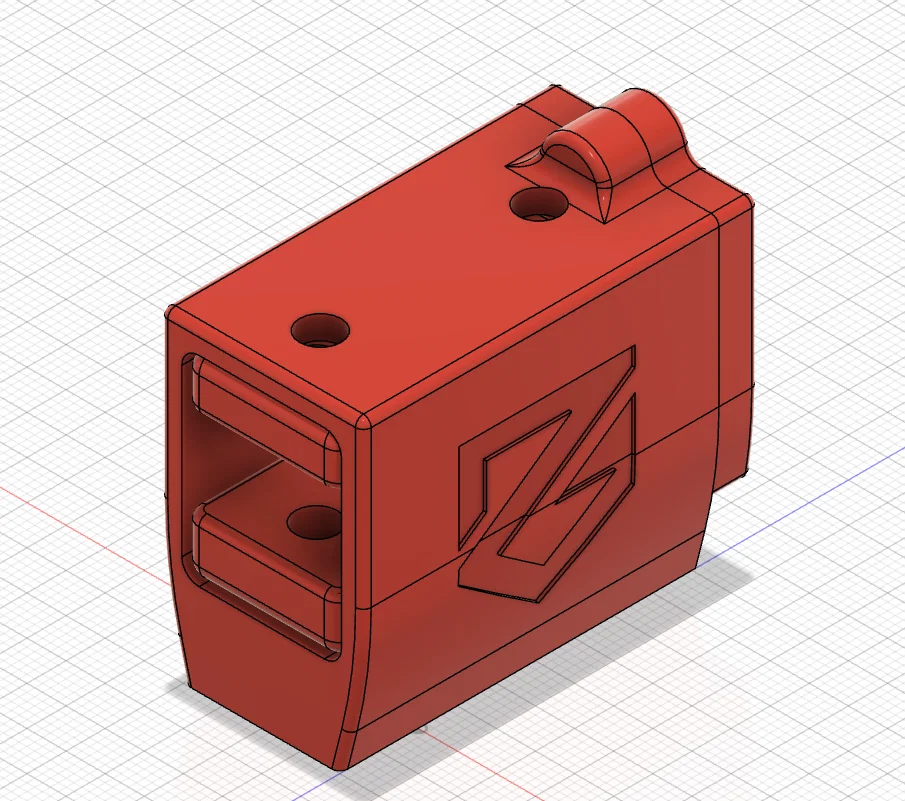

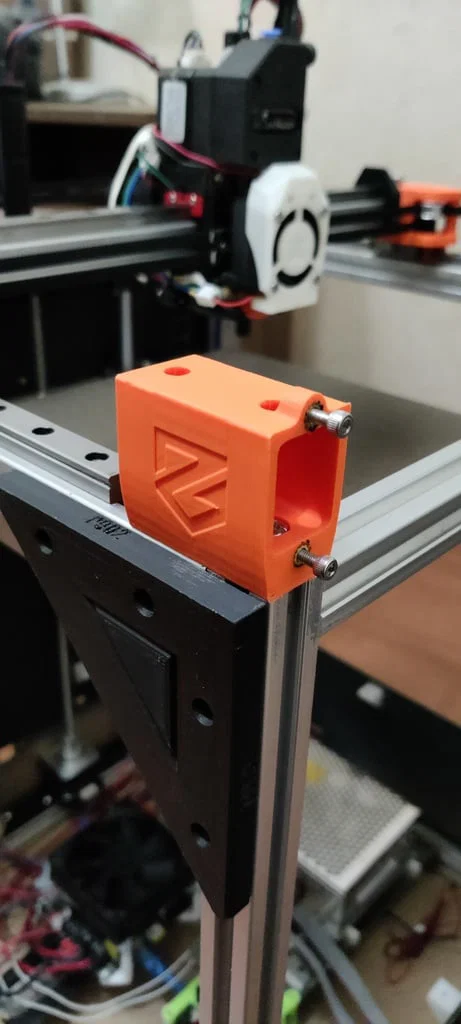

Phần main body được cố định vào frame, còn độ căng thì chỉnh bằng con vít M3 dài 20mm ở giữa. Cái lò xo có nhiệm vụ giữ/giảm lực bật ngược (rebound) có thể xảy ra trên dây belt do chuyển động của máy.

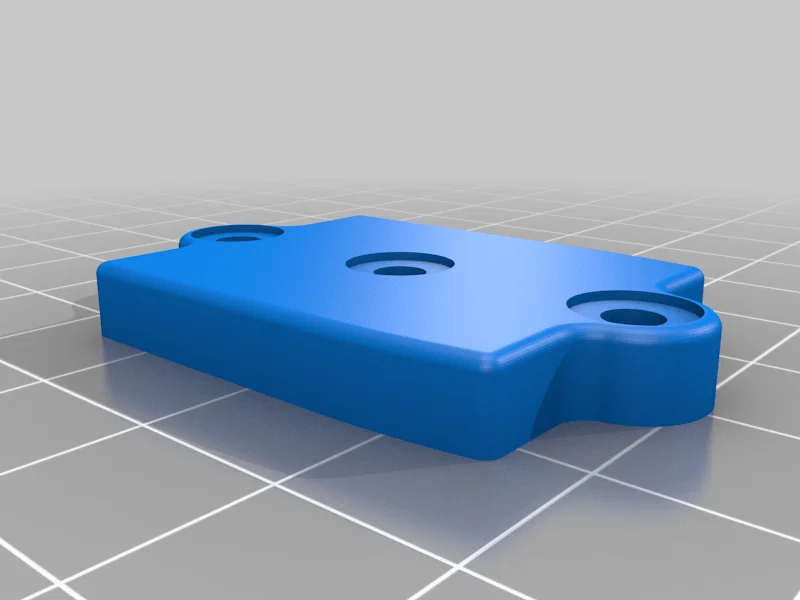

Lò xo đặt giữa sliding tensioner và cái cap, hoạt động giống như một spring loaded screw (M3 20mm).
Chốt định vị (dowel pin) 5mm cần cắt ngắn còn 23.5mm.

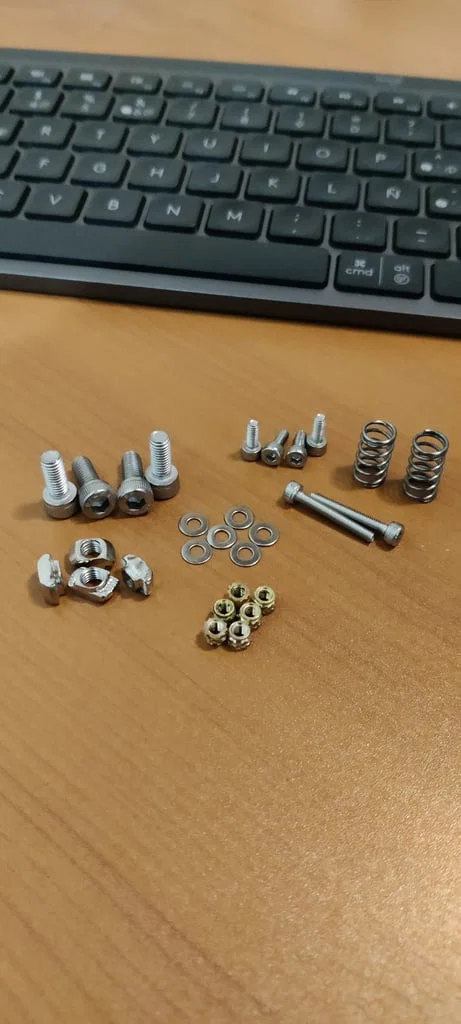

Phần cứng (hardware) cần chuẩn bị:
- M3 8mm (cap head) x4
- M3 20mm (cap head) x2
- M5 12mm (cap head) x4
- M3 heat inserts (L 4mm x OD 5mm) x6
- M3 washers (7mm x 0.5mm) x6
- M5 T-nut x4

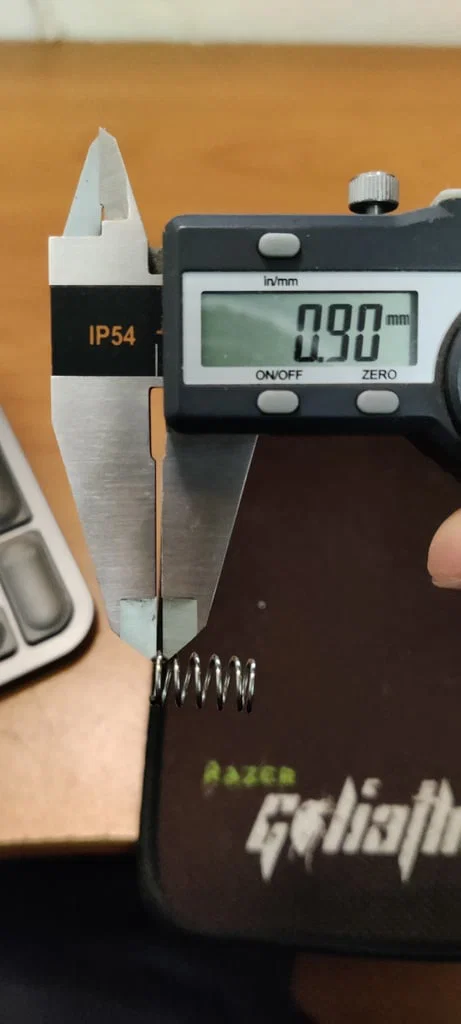

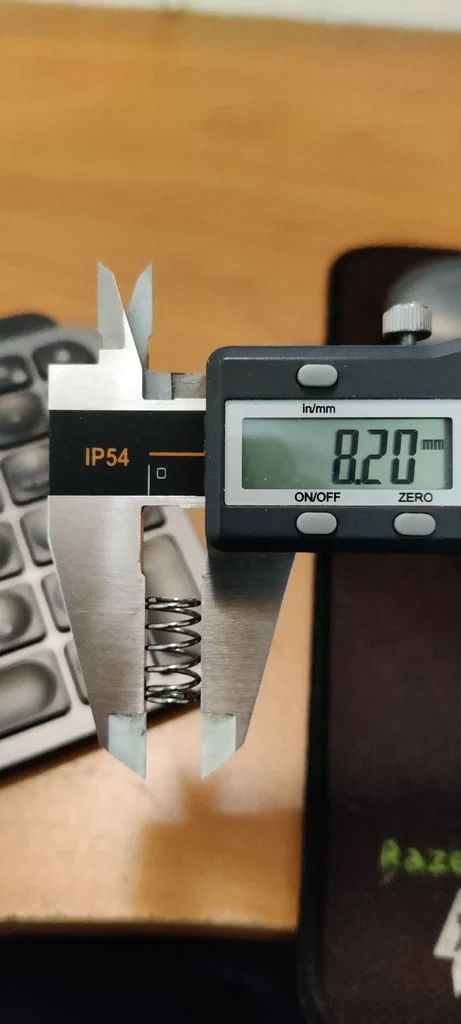

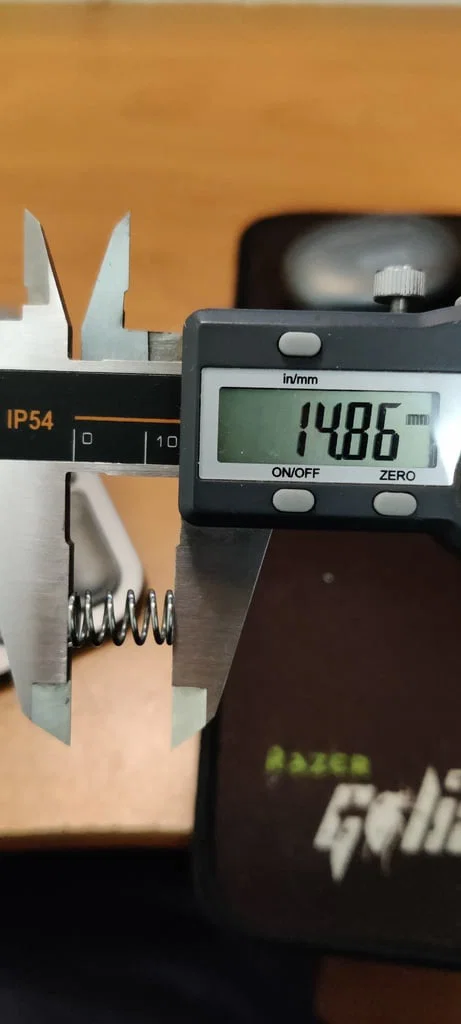

- Springs (diameter 8mm x long 15mm x thickness 0.9mm)
Thiết lập in (print settings) thì dùng y như Zerog khuyến nghị.
