Máy Bay Lượn Phóng Bằng Ống Hút (Straw-Launchable Plane Glider)

Đây là bài đăng đầu tiên của mình ở đây – mấy tuần vừa rồi mình bỏ rất nhiều thời gian để thiết kế và tinh chỉnh mẫu này, cuối cùng quyết định chia sẻ. Đây là một chiếc glider nhẹ, cân bằng, khí động học, hoạt động được thật sự: có thể ném bằng tay hoặc phóng bằng ống hút (straw).

Nó bay giống máy bay giấy và được thiết kế theo các nguyên lý tương tự. Phần đuôi giúp ổn định, còn cánh tạo lực nâng.

Nó bay ổn đủ để lướt qua cả phòng khách. Cũng như máy bay giấy, sẽ có chút hên xui — đôi khi canh góc sai là nó lật nhào ngay. Bay trong nhà sẽ tốt hơn; ngoài trời thì nó quá nhẹ để giữ ổn định trước gió lùa thất thường.

Bạn sẽ được lực mạnh hơn và ngắm chuẩn hơn nếu khi thổi/phóng, giữ ngón tay chặn trên máy bay trong lúc áp suất đang tăng, rồi thả ngón tay ra để nó lao đi.

Nhớ ngắm ngang – đây là máy bay chứ không phải tên lửa; nó được thiết kế để bay theo phương ngang. Thực tế nó còn mượt hơn nếu bạn ngắm hơi chếch xuống một chút. Nếu chĩa góc quá cao, mũi sẽ ngóc lên và bị stall (mất lực nâng).

Instructions:

Mình đã scale model sao cho đường kính BÊN TRONG của ống là đúng 10mm. Bạn cần đo ống hút của bạn, cộng thêm 0.5 - 1.0 mm, rồi scale model lại trước khi in. Ống hút nên vừa khít nhưng vẫn trượt ra vào mượt.

Printing tips:

Mình in với layer height .2mm và nozzle .4mm. Bạn sẽ cần support cho phần cánh, nhưng loại cơ bản kiểu “snug” hoặc “organic” là đủ. Nên in ít nhất 2 cái một lúc để các lớp có đủ thời gian nguội.

Bật “avoid crossing perimeters” để không bị stringing ở bên trong ống.

Về vật liệu, mình khuyên dùng ABS – rẻ, nhẹ, và bạn có thể tăng độ bền bằng hậu xử lý: quét acetone hoặc sơn móng tay.

Các vật liệu khác mình đã thử:

• HIPS - rất dễ làm việc, nhẹ như ABS, ít/không bị warp, nhưng dễ gãy hơn
• PLA - ổn nhưng cẩn thận, rơi xuống nền cứng có thể gãy
• PETG - tạm ổn
• Nylon - rất khó in
• Nylon CF - khỏi thử
• PC - rất tốt, đẹp
• ABS/PC - rất tốt nhưng không mịn đẹp bằng ABS khi làm mượt
• TPU - rất hay nếu bạn làm cho nó chạy ổn, nhưng với mình thì độ chính xác kích thước không tốt nên nó không bay xa bằng. Cũng phải để ý stringing kỹ. Bù lại thành phẩm như một món đồ chơi mềm, gần như không thể phá hỏng.

Dimension Guidelines:

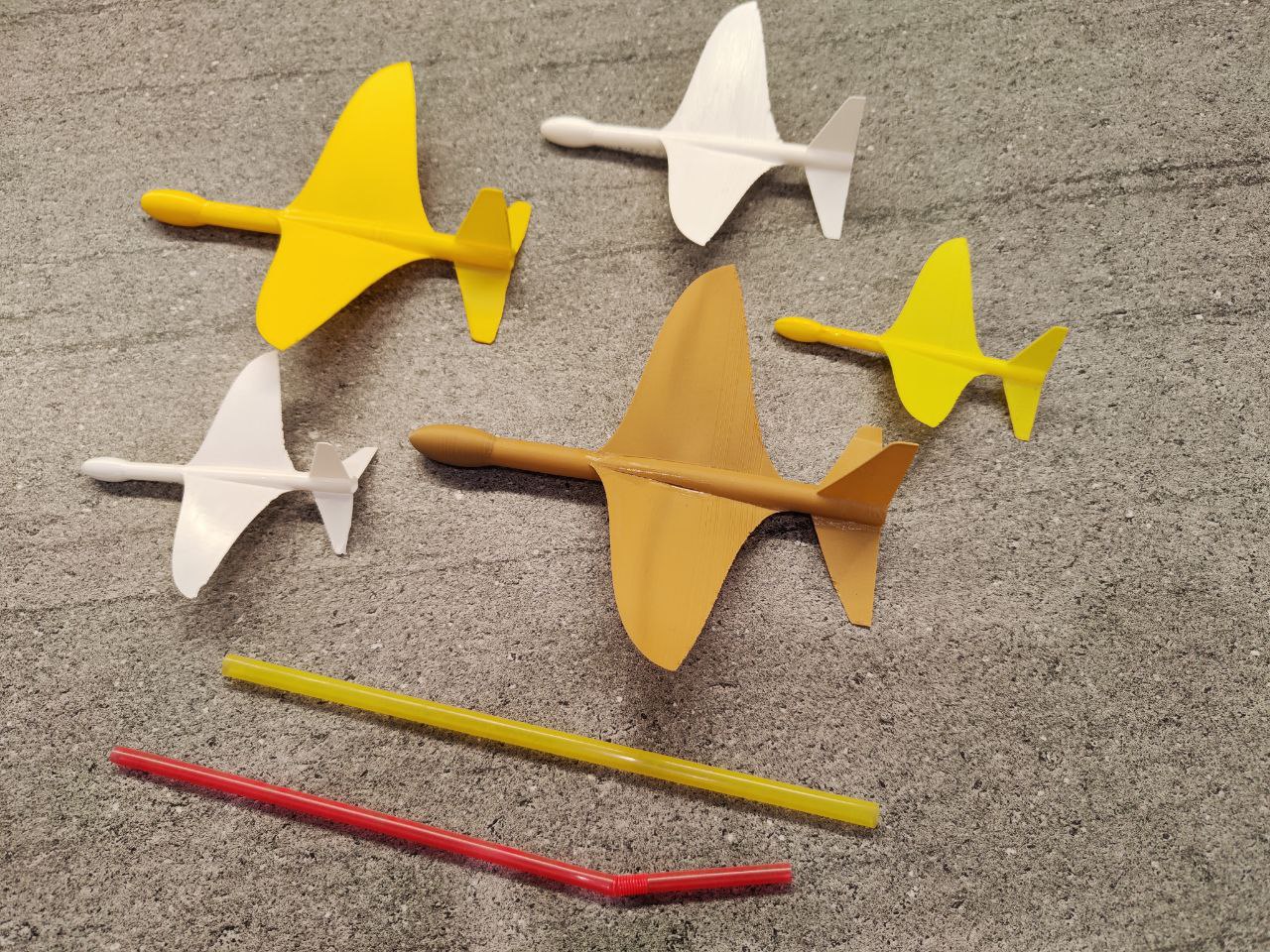

Straw Type

Diameter

Scale Factor

Final Weight (ABS)

Final Height

Cheapest supermarket straw

5mm

55%

1.57 g

101 mm

Coffe shop / fast food straw

7mm

75%

3.02 g

138 mm

Fat Juice Straw

8mm

85%

3.96 g

156 mm

Các số này chỉ để tham khảo, ước tính lấy từ nozzle .4mm, layer height .2mm theo PrusiaSlicer – nhưng thực tế bản mình in ra nặng hơn khoảng 10-15%. Dù vậy vẫn ổn. Để bạn dễ hình dung, một tờ giấy nặng khoảng 5g.
