Ngàm gắn nozzle FYSETC Portable Input Shaper (PIS) v6

Tác giả Marci

Lượt tải
116
Lượt thích
11
Lượt coi
569
Tải về· 1 file · 206,6 KB· 206,6 KB

File 1 206,6 KB

  • FYSETC_PIS_v6_nozzle_mount_1777049446.stlSTL · 206,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#334932
Danh mục
Máy In 3D
Ngày đăng

Mô tả

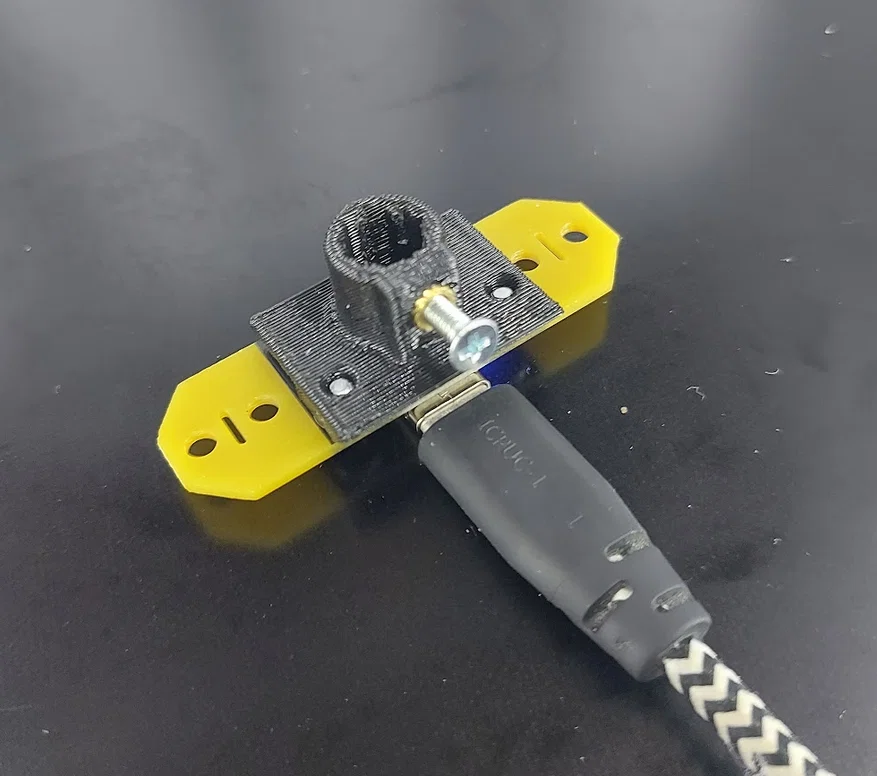

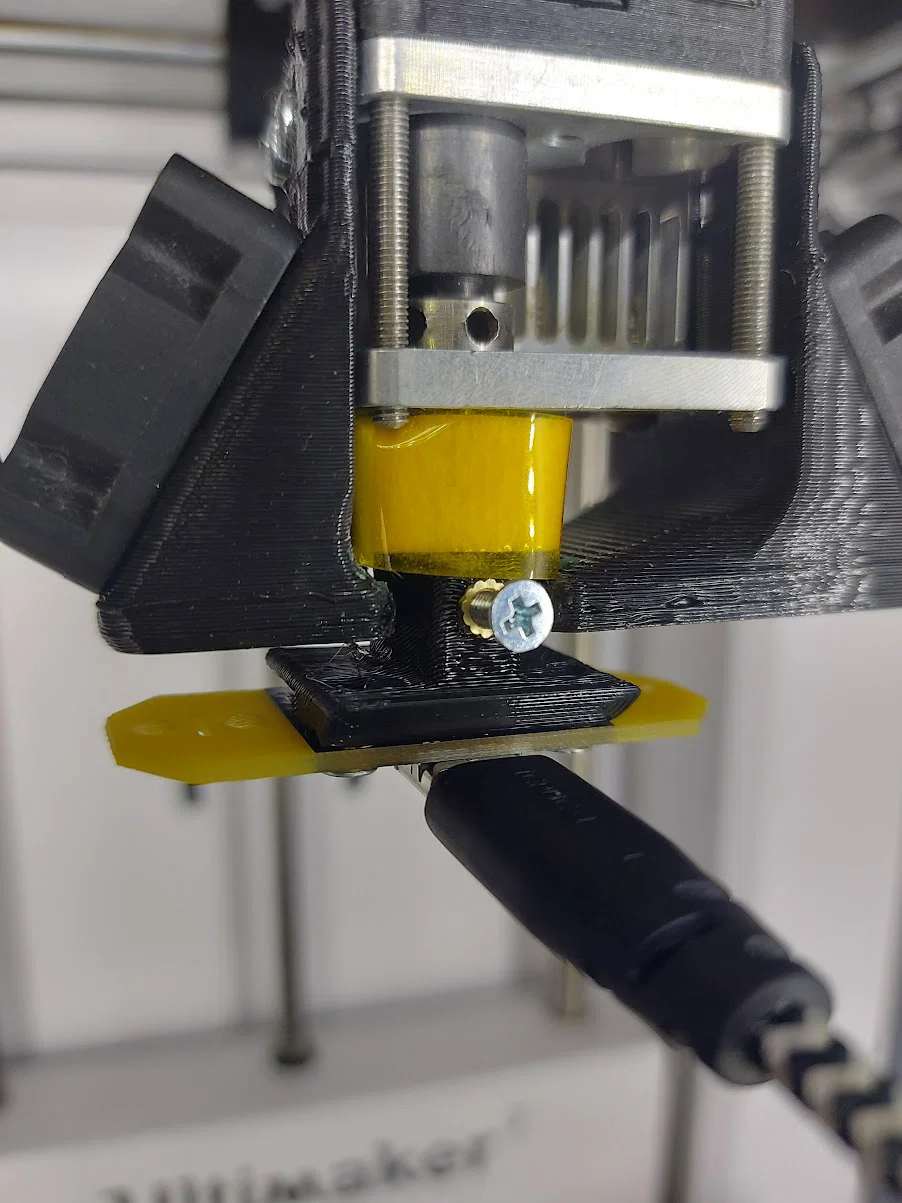

Mình thấy ý tưởng gắn PIS lên nozzle mà không cần tháo nozzle ra khá hay, nên mình làm một phiên bản dùng được cho nozzle chuẩn v6 với phần lục giác 7mm.

Cài đặt in

Mình khuyến nghị dùng nozzle 0.4 mm, layer height 0.2mm. In mẫu theo hướng chéo như hình bên dưới. (Phần khoét ở đáy là bắt buộc để chừa chỗ cho các linh kiện điện tử.) Không cần brim hay supports.

BOM

  • Vít tự ren M3 x 8mm, 2 cái, để gắn PIS
  • Insert ren nhiệt M3 x 4 x 4
  • Vít M3 x 6 cho vít giữ nozzle

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
206,6 KB
File lớn nhất
206,6 KB
