Bảng công tắc thay thế Jeep Cherokee XJ 97-01 (97-01 Jeep Cherokee XJ Switch Panel)

Ban đầu cái này chỉ là chỉnh nhẹ từ thiết kế sẵn của Titan cho một người bạn, rồi làm tới làm lui thành gần như redesign lại gần hết.

Những gì đã thay đổi.

-Sửa một loạt lỗi hình học lặt vặt. -Dựng lại (rebuild) các ổ cắm công tắc zin (factory switch sockets). -Thêm phần lead-in cho ổ cắm công tắc zin để giảm nguy cơ bể khi nhét công tắc vào. -Thêm các gờ định vị (locator bumps) cho ổ cắm công tắc zin, giống như trên mặt dưỡng công tắc zin, để công tắc vào khít và chắc. -Làm lại phần viền (bezel) quanh các ổ cắm zin cho nhìn đúng kiểu hơn. -Bỏ các ổ không phải zin đang có, thay bằng lỗ cắt cho công tắc Carling L-series dạng panel mount đang dùng. Kích thước lỗ cắt 44x22mm, kích thước mặt công tắc xấp xỉ 50x26mm. -Dựng lại hoàn toàn phần gá ổ tẩu (lighter socket mount). Ổ cũ chỉ giữ ổ tẩu bằng ma sát, không chừa khoảng hở cho nắp che phích cắm zin, và canh rất tệ so với các ngàm định vị trên ổ. Đã chỉnh lại các ngàm định vị, đổi sang kiểu slip fit như panel zin, rồi thêm các tai khóa (locking tabs) như panel zin. Đồng thời chừa khoảng hở cho nắp che. -Làm lại phần gân gia cường ở mặt sau để phù hợp với các công tắc mới mà vẫn giữ độ cứng hợp lý.

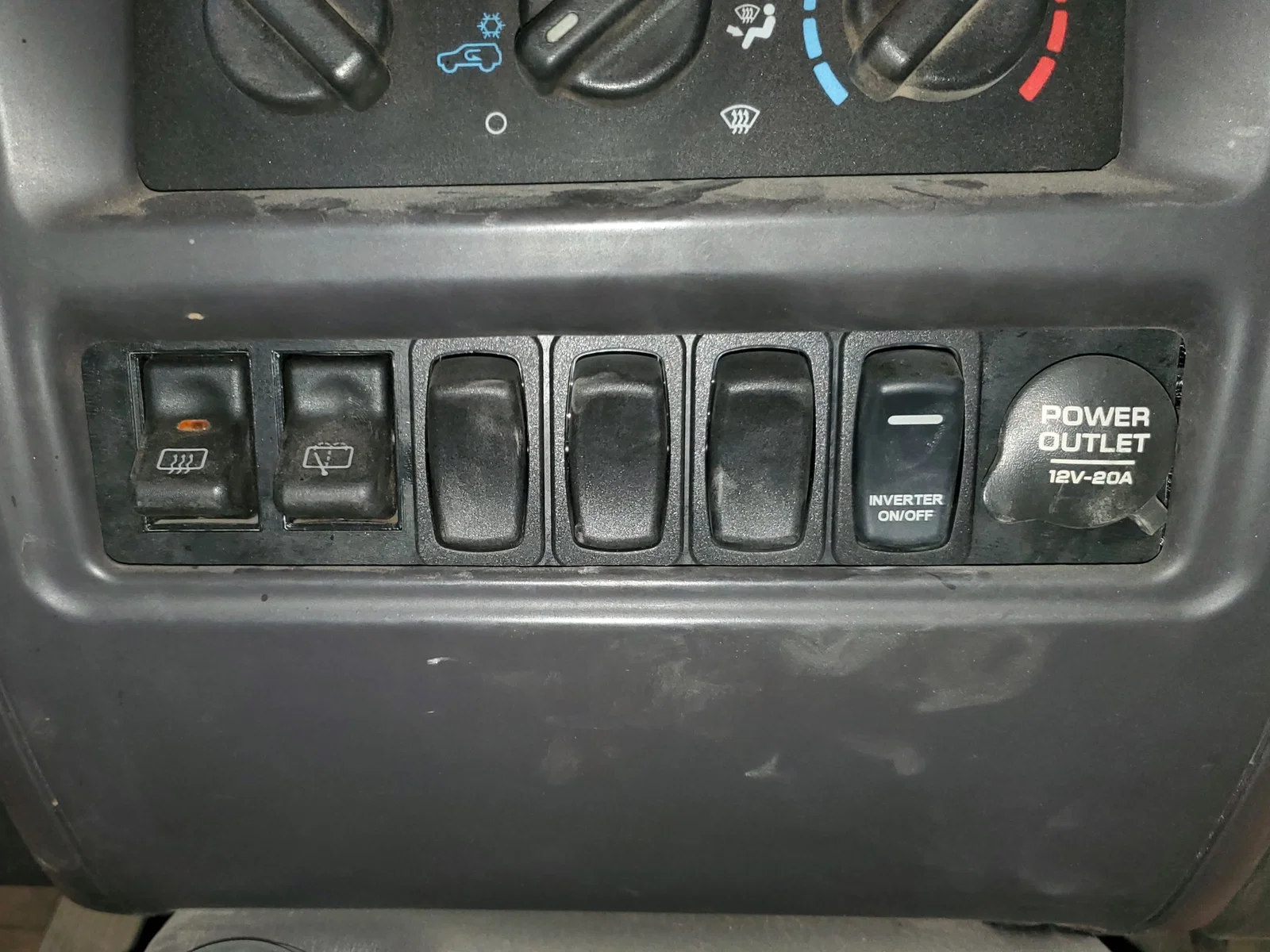

Lưu ý: bản up lên đã dời cụm công tắc sang trái vài mm so với bản trong hình để thao tác ổ tẩu dễ hơn chút.

Mẫu này được in trên I3mk3 bằng ABS, layer height 0.2mm, infill 15%, Supports Everywhere, bật Brim.

Bạn có thể bridge qua các khe cho lẫy công tắc zin, nhưng dùng support sẽ ra đẹp hơn. Khuyến nghị dùng rectilinear, và chỉnh tay “Pattern Angle” của Support để support được tạo theo góc 90 độ so với khe lẫy công tắc zin. Nếu không, support có thể rất khó gỡ ra.
