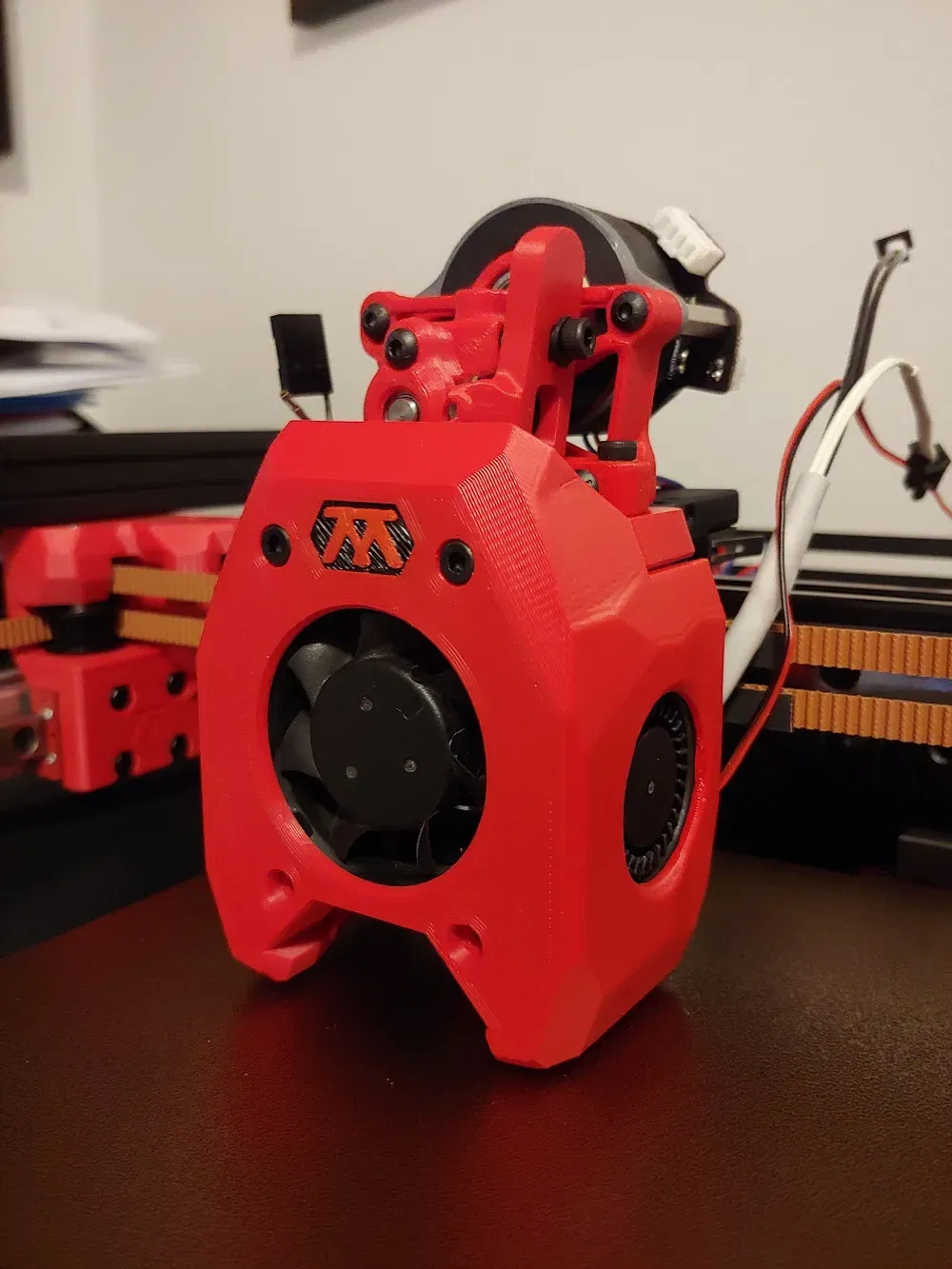

Bọc đầu công cụ Tiny-M V5 với ống dẫn khí làm mát lớn hơn

DỰ ÁN NÀY ĐƯỢC TẠO RA TRONG TINKERCAD, VÌ VẬY KHÔNG CÓ TẬP TIN CAD NÀO.

Nếu bạn chưa bắt đầu với Tiny-M V5, hãy nhớ rằng đây là một dự án chưa hoàn thiện. Một số tập tin beta có sẵn, nhưng không có tập tin CAD của máy in hoàn chỉnh và bạn có thể phải chỉnh sửa các bộ phận hoặc xuất stl từ các tập tin CAD có sẵn. Giá đỡ hotend duy nhất được bao gồm là cho một Revo Voron. Nếu bạn muốn sử dụng bất kỳ hotend nào khác, bạn sẽ phải tự làm giá đỡ cho nó. Tất cả những trục trặc nhỏ đã khiến việc xây dựng này mất nhiều thời gian hơn dự kiến. Nếu bạn muốn có trải nghiệm xây dựng tốt hơn, hãy xây dựng V4 đã được phát hành.

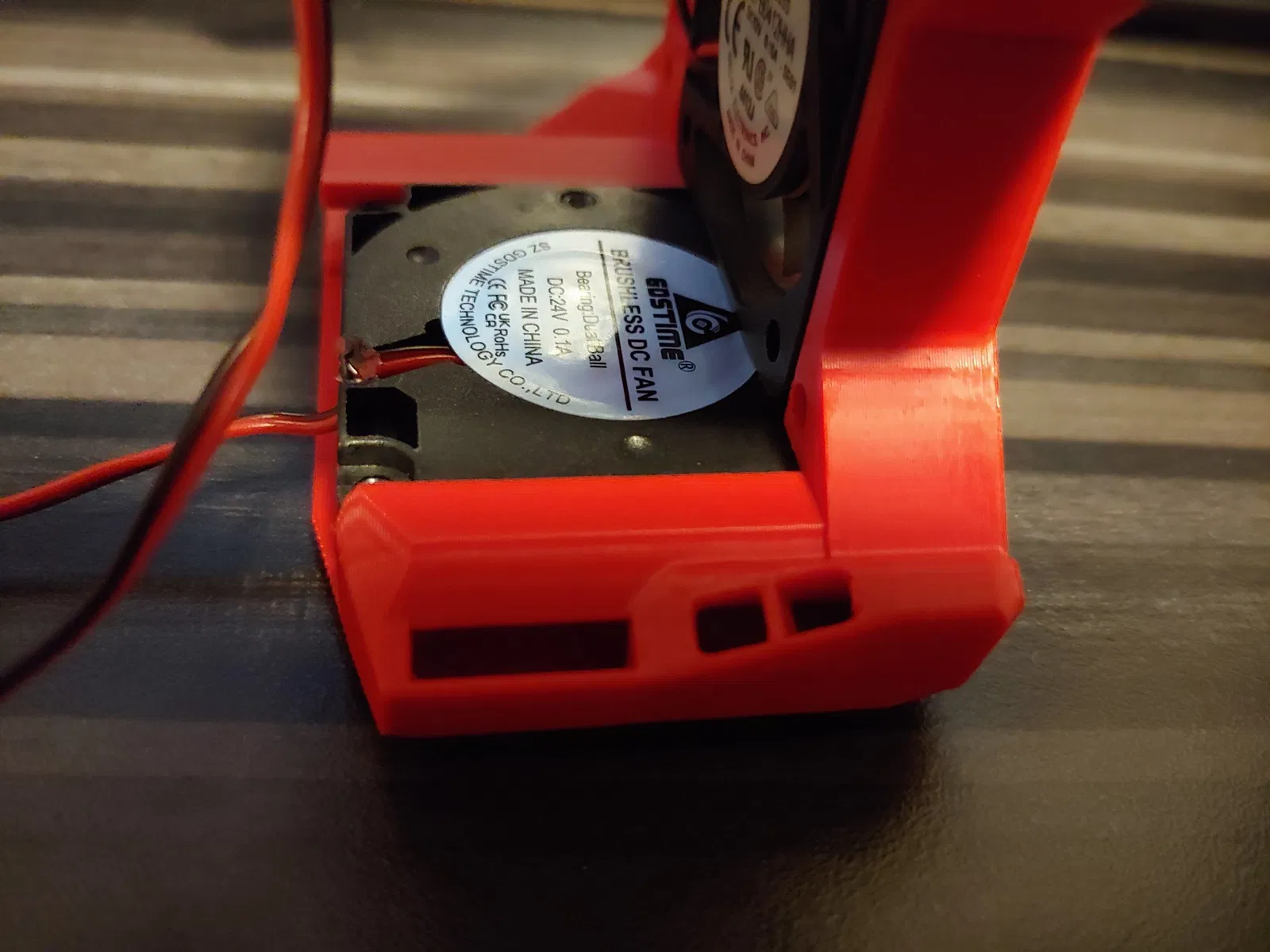

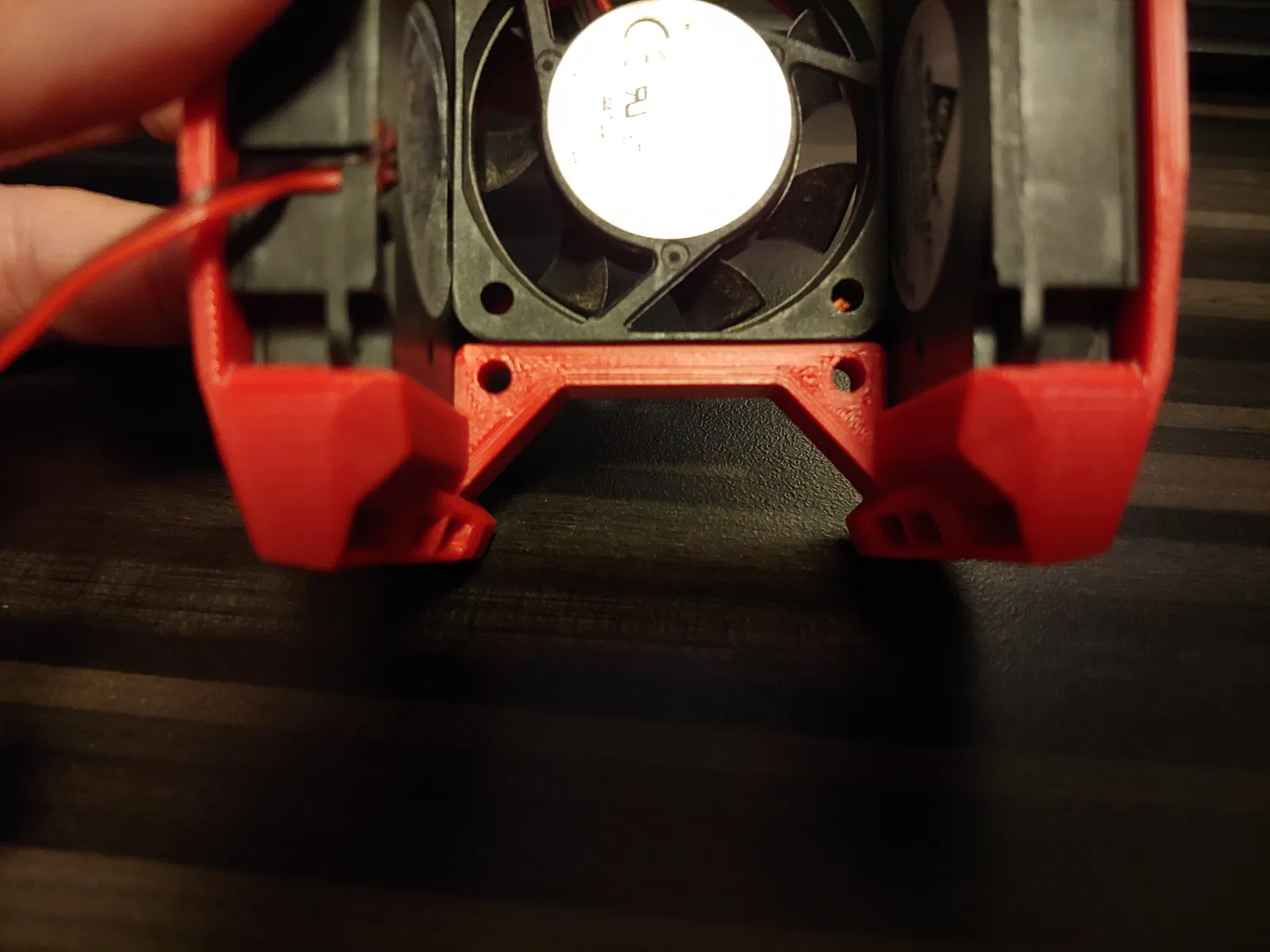

Các ống làm mát của vỏ quạt gốc dường như quá hạn chế đối với tôi và những bình luận của người khác khiến tôi tin rằng việc làm mát là không đủ. Vì vậy, tôi đã thêm một số ống lớn hơn ngoài những ống ban đầu. Với quạt GDStine 12.000 rpm, có vẻ như nó thổi rất nhiều không khí và hướng nó đến đúng chỗ, nhưng tôi chưa hoàn thành việc xây dựng máy in và chưa in với nó.

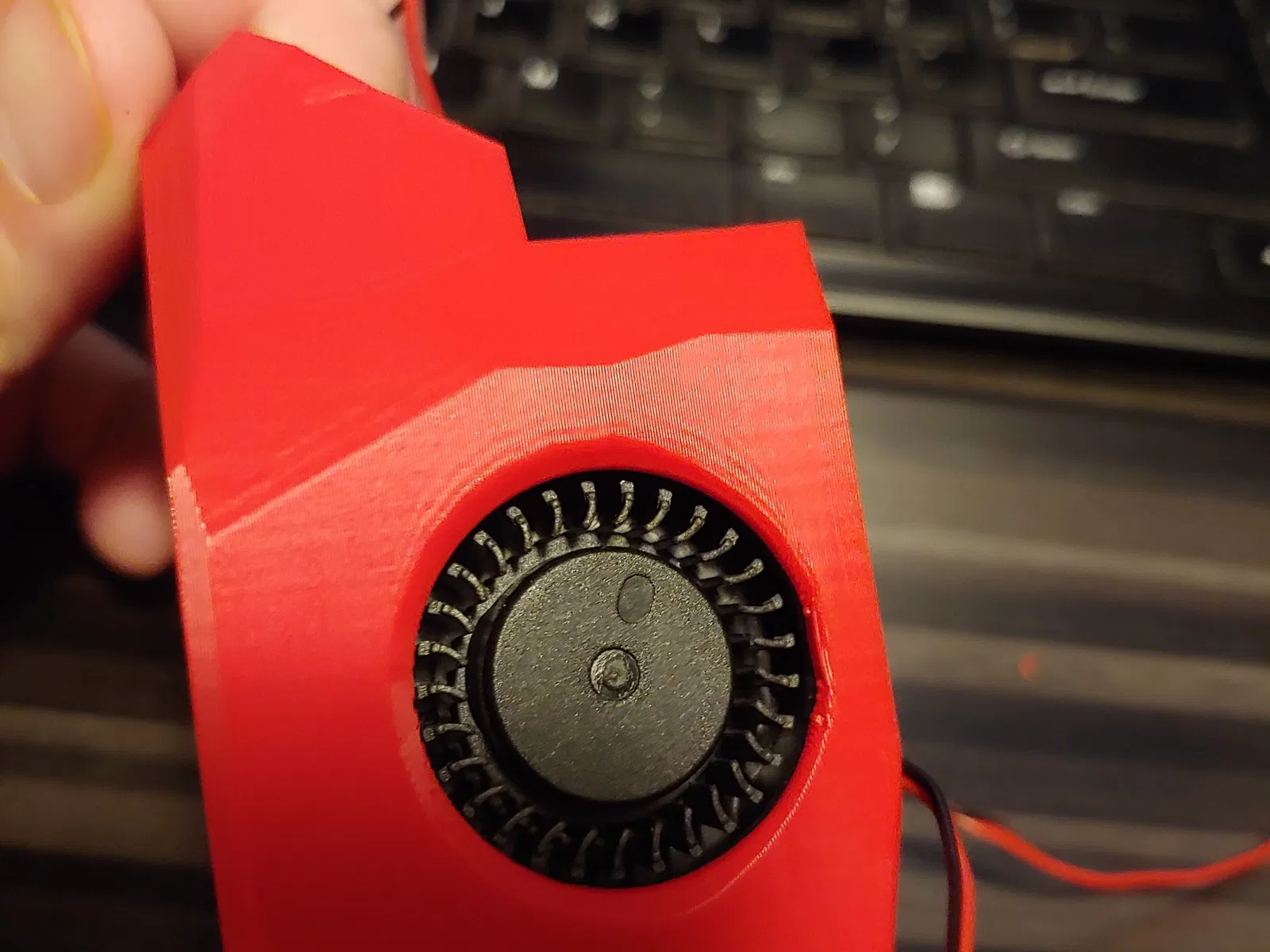

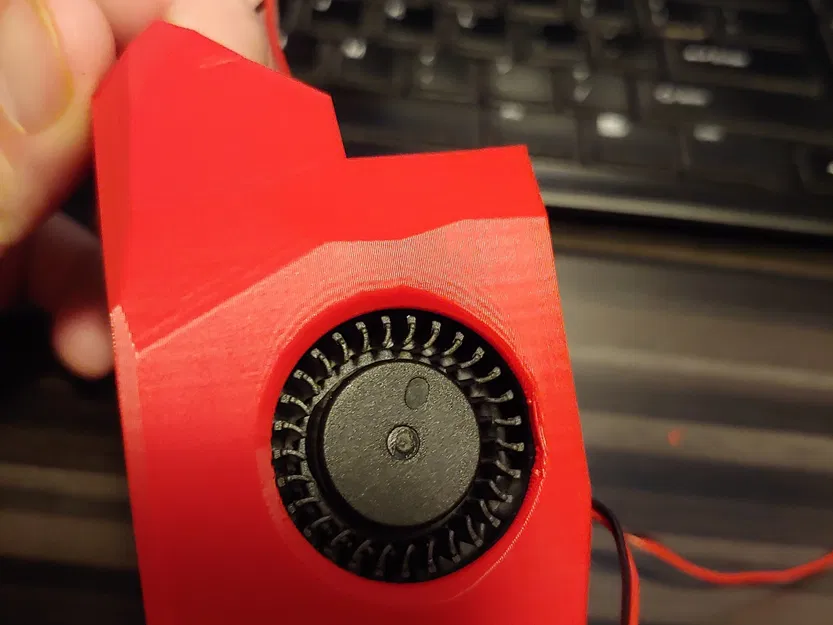

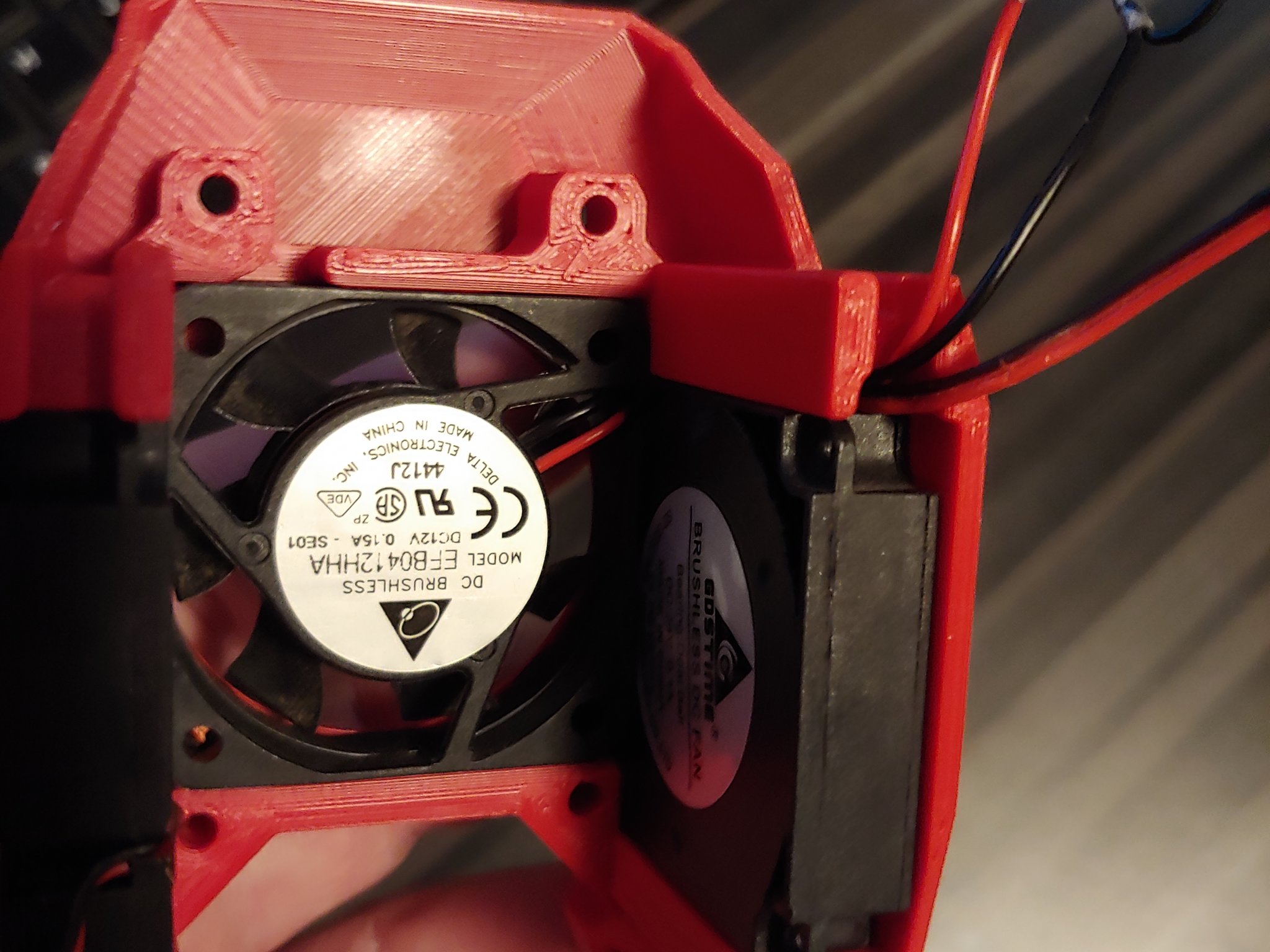

Tôi gặp khó khăn khi lắp quạt làm mát vào vỏ gốc, vì vậy tôi đã thêm một chút không gian cho chúng. Các bên của vỏ dường như dày hơn cần thiết, vì vậy tôi cũng đã gọt bớt một chút và làm lại các lỗ thông gió cho quạt.

Tôi không có kế hoạch tinh chỉnh điều này thêm nữa. Tôi làm nó cho bản thân và nghĩ rằng tôi sẽ chia sẻ nó.

Giá đỡ cho đầu công cụ này phù hợp với một ray MGN12 hướng về phía trước. Tôi giả định rằng khoảng cách dây đai giống như các máy Voron lớn hơn, nhưng hãy xác minh nếu bạn dự định sử dụng nó trên một cái.
