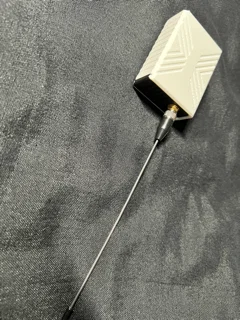

RAK Meshtastic Starter Kit - Anten thay thế
Bản remix vỏ RAK Meshtastic Starter Kit, đổi ngàm anten PCB sang ngàm cho cáp IPEX/u.FL to SMA. Có thể giảm không gian pin. In úp mặt trên nắp xuống bed; khi lắp cần bẻ nhẹ do cáp vướng.
Mô tả
Đây là bản remix từ mẫu gốc RAK Meshtastic Starter Kit - No Additional Hardware Case, trong đó mình thay phần thiết kế ngàm gắn anten PCB bằng một ngàm có thể dùng cho cáp anten IPEX/u.FL to SMA. Dùng kiểu ngàm anten này có thể làm giảm không gian bên trong để lắp pin, nhưng tùy cấu hình thực tế của bạn nữa.
Khi in, đặt mặt trên của nắp úp xuống mặt bàn in. Phần bridging giữa các chỗ relief không nhiều, nên với máy in đã canh chỉnh ổn là in ngon.
Mình dùng loại cáp có phần chân đế SMA dạng lục giác 8mm. Phần gờ dày 2mm sẽ nằm khít ở mặt trong của vỏ. Tuy nhiên bản thân sợi cáp có thể gây cấn/khó lắp với pin (nếu có lắp pin).

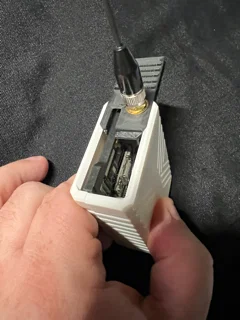

Lúc ráp sẽ cần bẻ nhẹ hai nửa nắp vỏ để gắn nắp trên vào, vì không thể trượt nắp khi sợi cáp đang vướng đường. Chỉ cần canh và nắn nhẹ tay là được, không có gì khó.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
