Ngàm Quick Release gắn ghi-đông (Handlebar Quick Release Mount)

Summary

Đây là bản remix từ quick release adapter của jcl5m1, được thu nhỏ nhẹ (còn khoảng 70% so với bản gốc) và chỉnh sửa để dùng làm ngàm giữ phụ kiện xe đạp.

• Lò xo print-in-place được siết chặt hơn chút, và góc latch được chỉnh nhẹ để tránh món đồ đang khóa bị “hất” văng khỏi ngàm
• Phần shoe được dựng lại trong FreeCAD và chỉnh nhẹ để kẹp món đồ chắc hơn

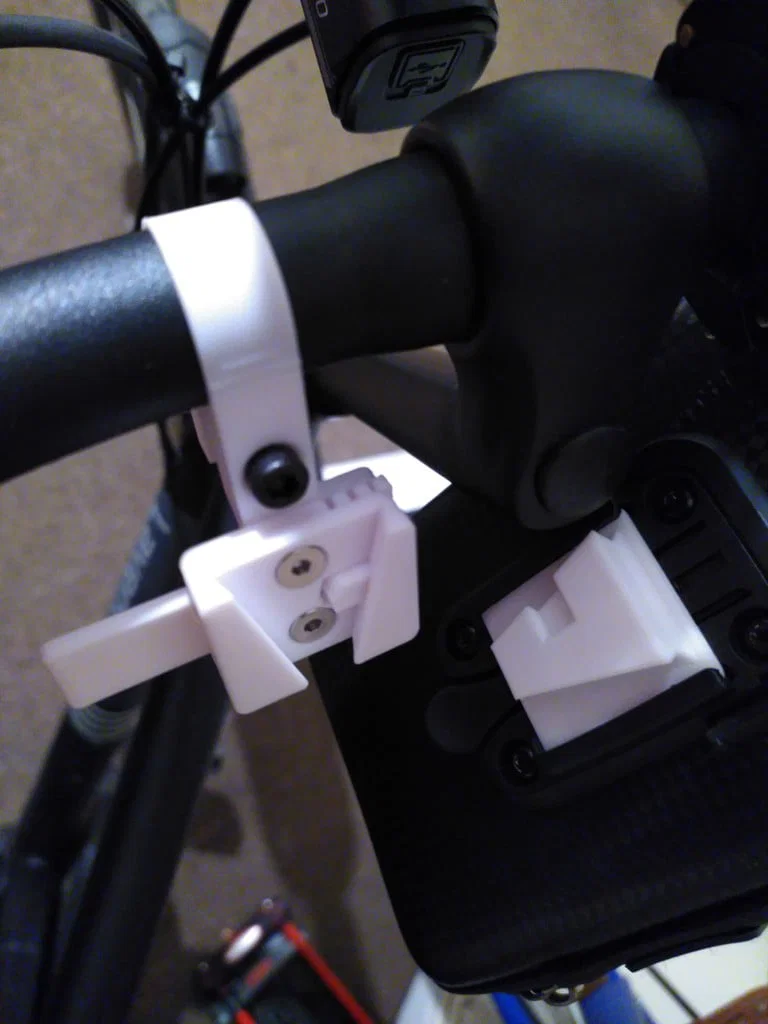

• Shoe adapter cho phone holder tương thích với các loại ốp “Waterproof 360 6 inch bike phone holder” phổ thông có cái mái che nắng nhỏ ở phía trước
• Có kèm handlebar mount cho ghi-đông 22.2mm (7/8")

Các phần không in được cần chuẩn bị

Cũng có thể “mượn” đai ốc và bu-lông kích cỡ tương tự từ phụ kiện khác nếu hiện tại không có sẵn

• 2 bu-lông M4x16 đầu bằng chìm (countersunk flat head) (để bắt quick-release mount vào handlebar mount)
• 1 bu-lông M4x30 đầu bằng chìm (countersunk flat head) (để siết cố định handlebar mount)
• 3 đai ốc M4 – ưu tiên Nyloc hoặc dùng kèm threadlocker

Định dạng file đính kèm

Có đính kèm file STL, STEP và FCSTD.

Tấm mounting plate được chỉnh trong slicer nên không nằm trong file FCSTD.

Thông tin remix – lưu ý

Mẫu này nhỏ hơn bản gốc – khoảng 70% kích thước, và tiếc là không thể hoán đổi qua lại. Lý do là để tổng thể bộ ngàm đỡ cồng kềnh.

Background

Thật sự lúc tình cờ thấy cái quick release này mình khá hào hứng, nên bắt tay vô chỉnh sửa để nó thành quick-release mount cho phụ kiện xe đạp.

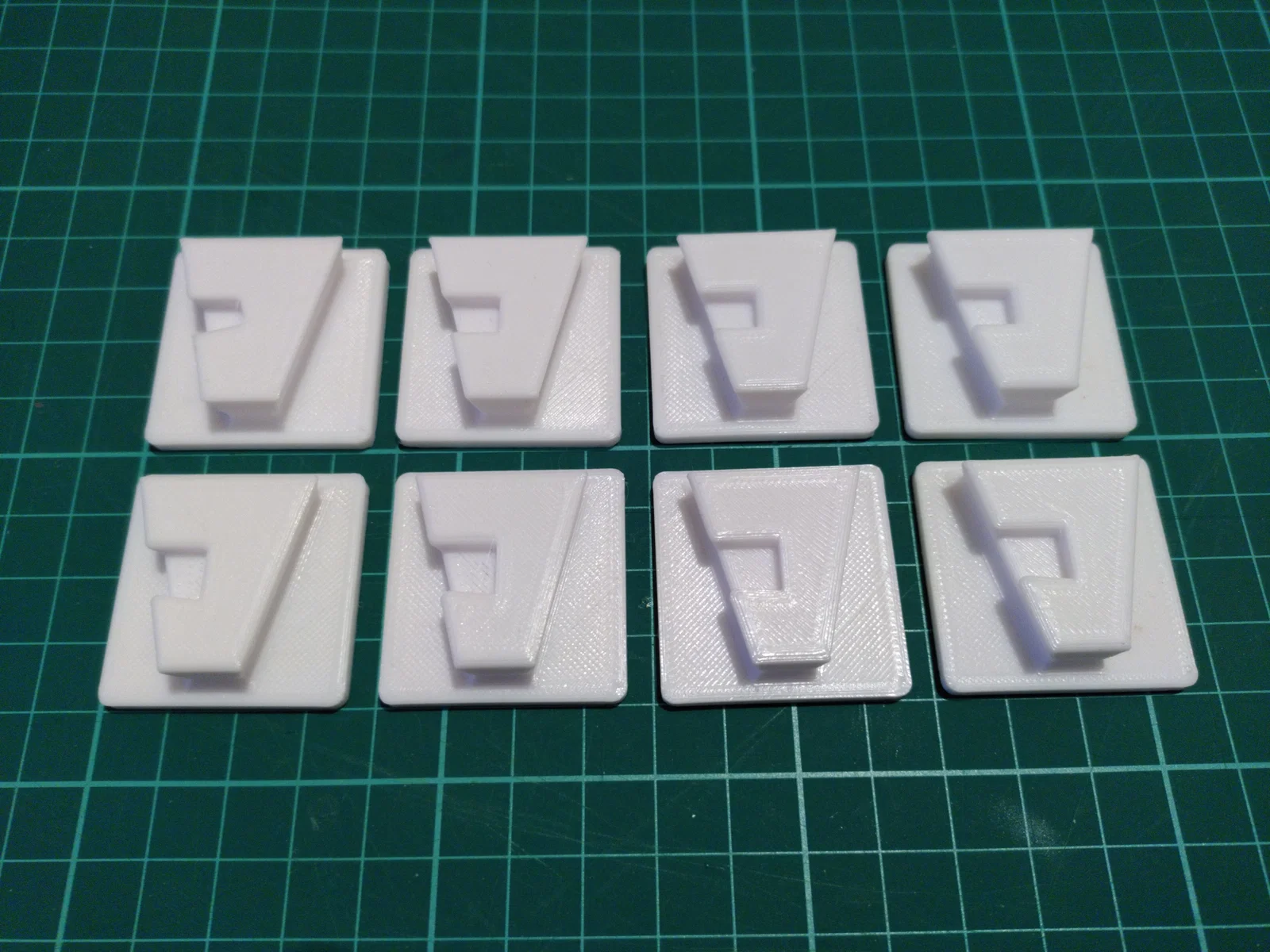

Sau khi prototype vài phiên bản, chỉnh tới chỉnh lui nhiều chỗ để xem ảnh hưởng lên độ chặt của ngàm, độ dễ khi khóa/mở shoe, và các tình huống hư hỏng, mình chốt lại một vài thay đổi rất nhỏ giúp nó chắc hơn, và hy vọng ổn định hơn khi chạy đường xóc.

Đặc biệt phần fillet trên shoe ảnh hưởng nhiều tới việc nó được giữ chắc cỡ nào trong ngàm, nhất là khi kẹp đồ lớn dễ tạo mô-men xoắn cao (như phone holder). Giá trị cuối cùng mình chọn là 0.6mm.

Với bộ phận nguyên bản, trong một số điều kiện, shoe có thể bị kéo mạnh và tuột khỏi ngàm. Điều này không lý tưởng khi đi xe trong điều kiện gồ ghề, nên mình đã chỉnh lại thiết kế latch và phần catch trên chính shoe để giảm rủi ro này. Tới giờ mình chưa tái hiện lại được lỗi đó kể từ khi redesign.

Print Settings

Hãng máy in:

Flsun

Máy in:

Flsun Q5

Rafts:

Không

Supports:

Không

Độ phân giải:

0.4mm

Infill:

15% Gyroid

Filament: Jayo PLA

Ghi chú:

• Model shoe cho phone holder đang bị lật ngược – phần vuông phải đặt nằm trên mặt bàn in
• Handlebar mount được in nằm nghiêng một bên, với phần tongue hướng lên trên
  • Hoặc có thể in úp mặt xuống, tuy nhiên mình chưa thử cách này với bản cuối của chi tiết. Nếu chọn in kiểu này, có thể nên dùng long đen đồng xu (penny washer) hoặc tán có vành (flanged nut) tại vị trí khoét để đặt đai ốc M4

Nếu in bằng PLA, lưu ý:

• PLA có xu hướng biến dạng khi bị “chịu tải” trong thời gian dài. Bạn nên siết lại bu-lông M4x30 của vòng kẹp ghi-đông khoảng mỗi 3 tháng để bù cho hiện tượng này

Post-Printing

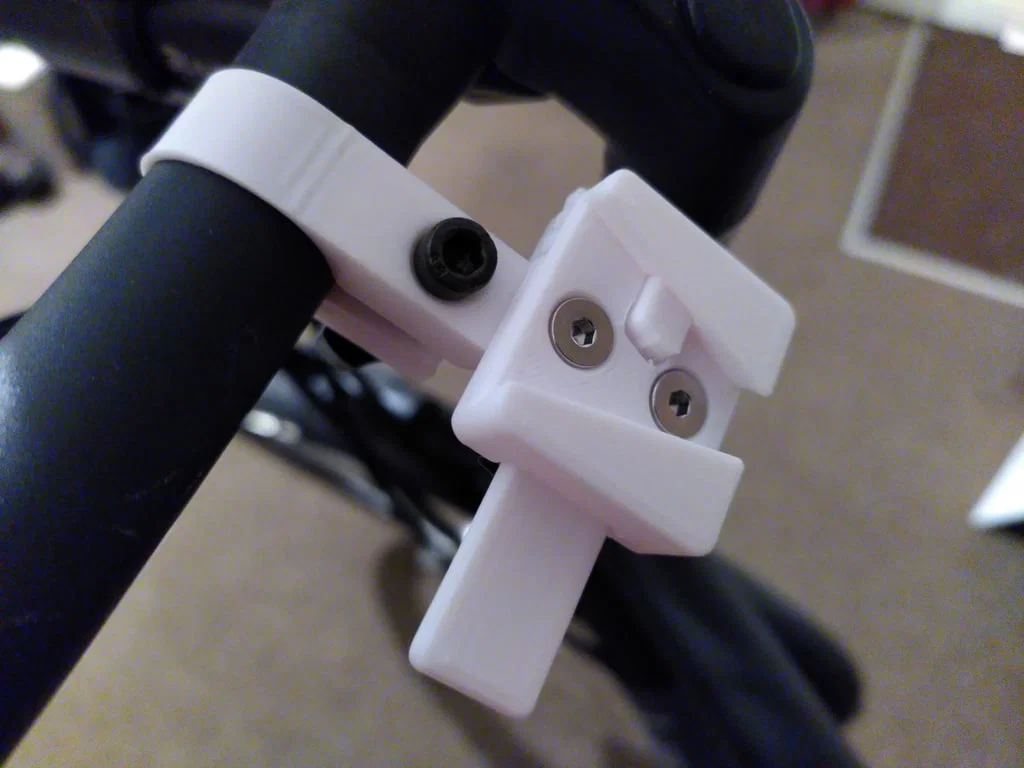

Lắp ráp Bicycle Mount

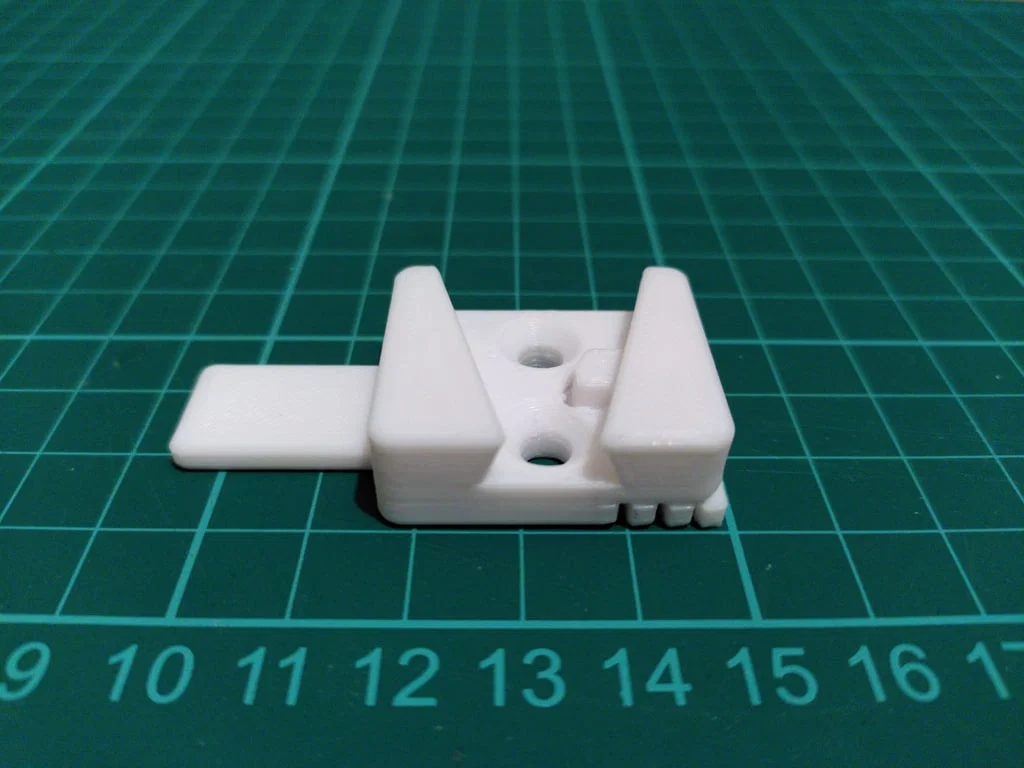

Điểm chính cần lưu ý là đảm bảo các lò xo print-in-place trên quick-release được canh thẳng hàng với phần tongue bảo vệ trên handlebar mount.

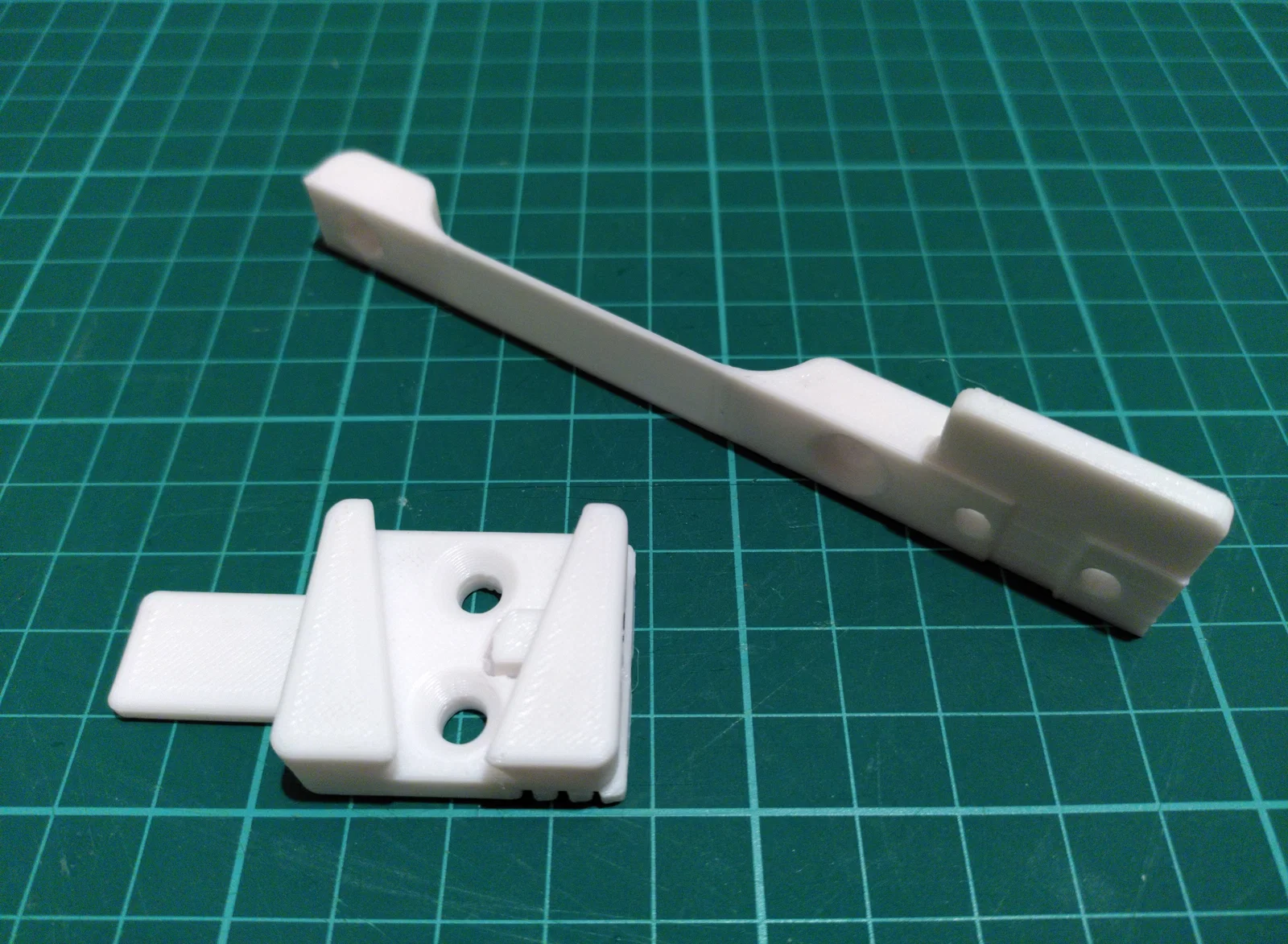

Quick Release (dưới bên trái) và Handlebar mount (trên bên phải)

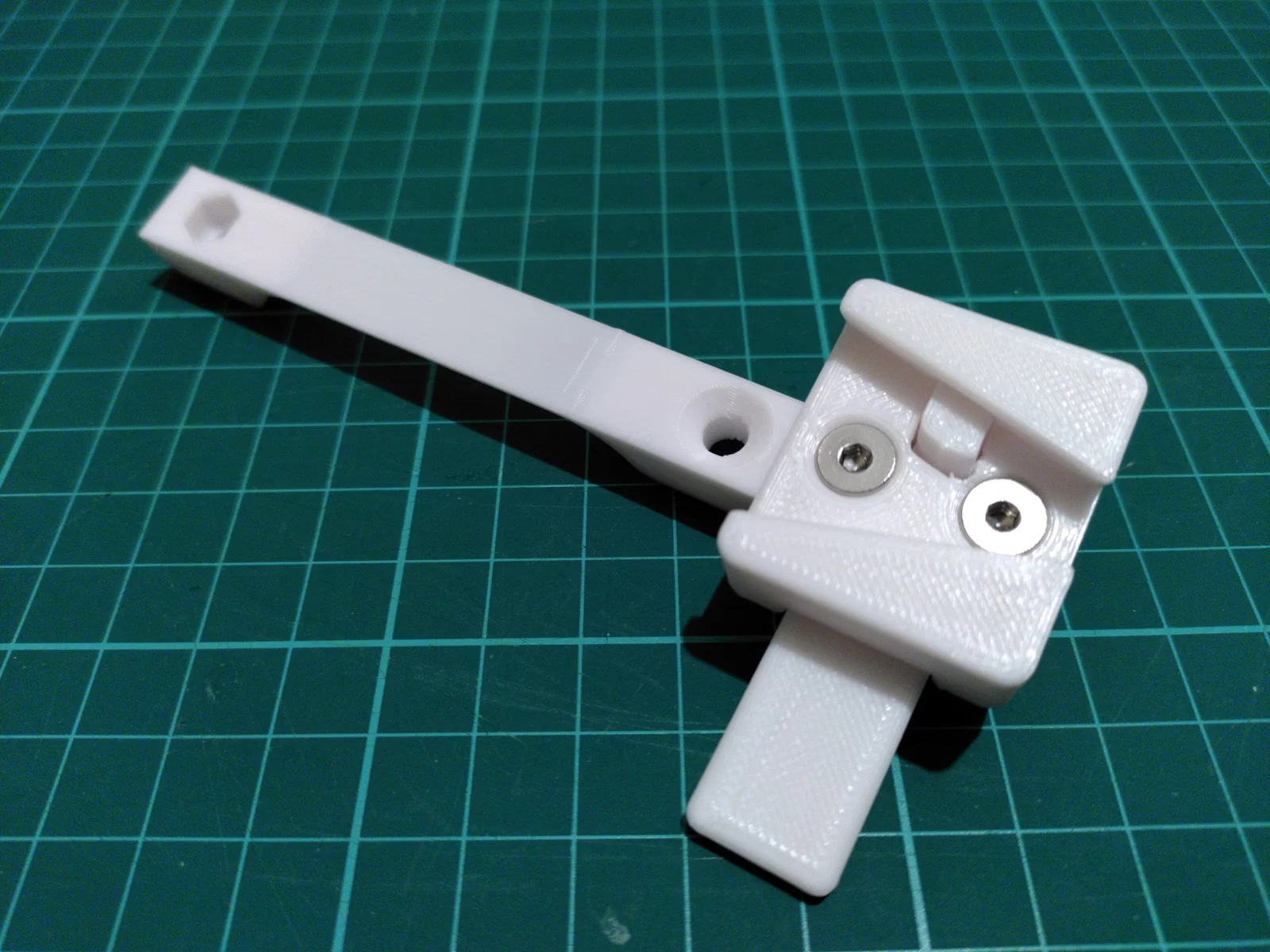

Handlebar quick release mount đã lắp (trên)

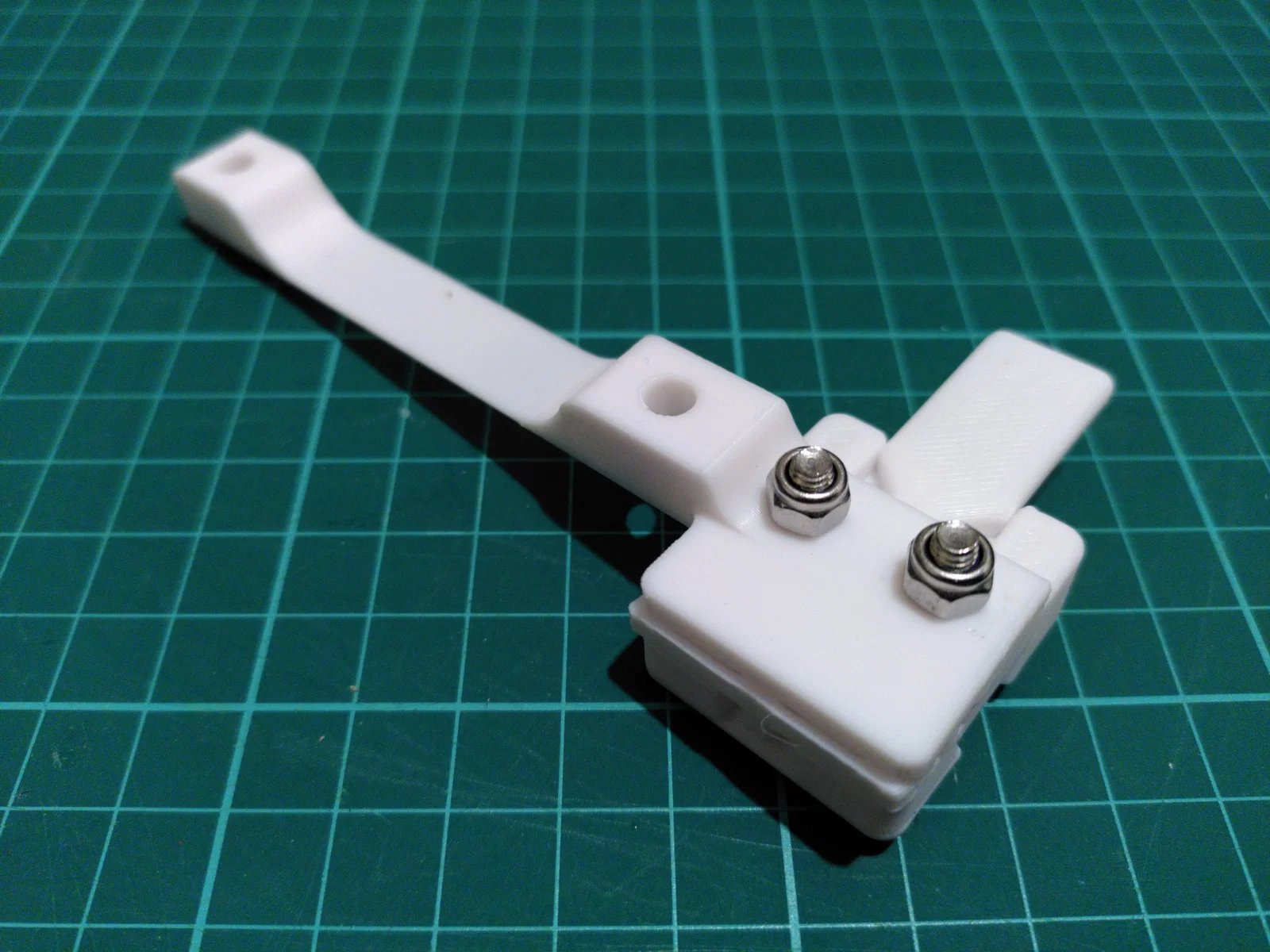

Handlebar quick release mount đã lắp (dưới)
