Ngàm lắp solar enclosure cho RAK 19003 (RAK 19003 solar enclosure mount)

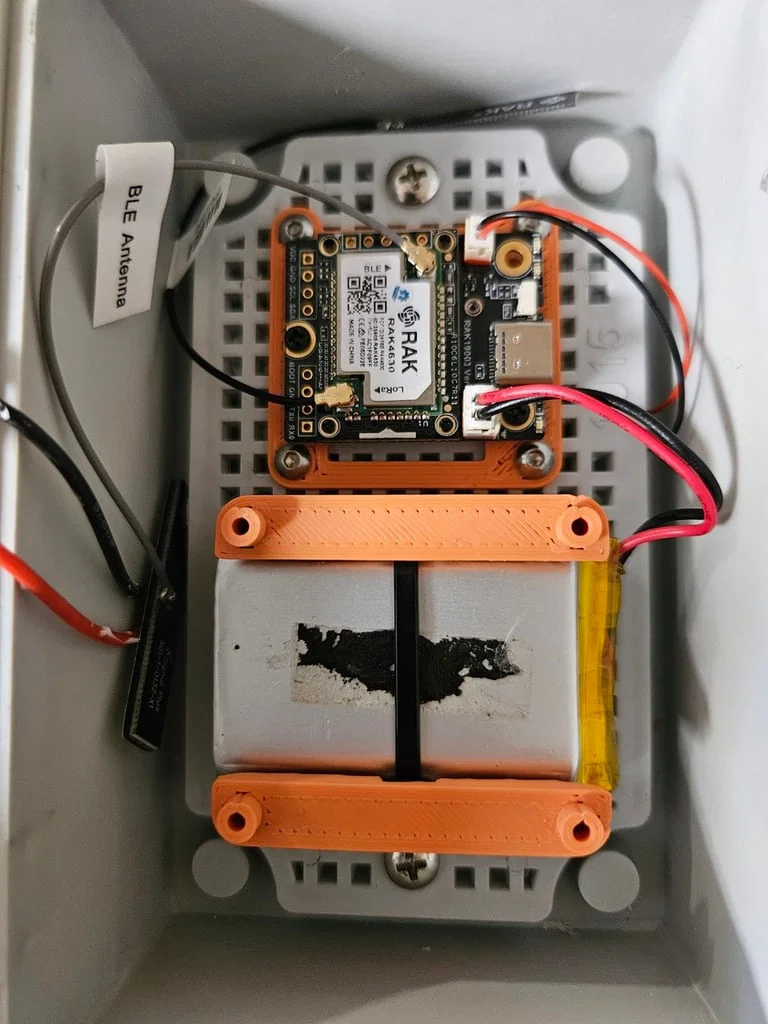

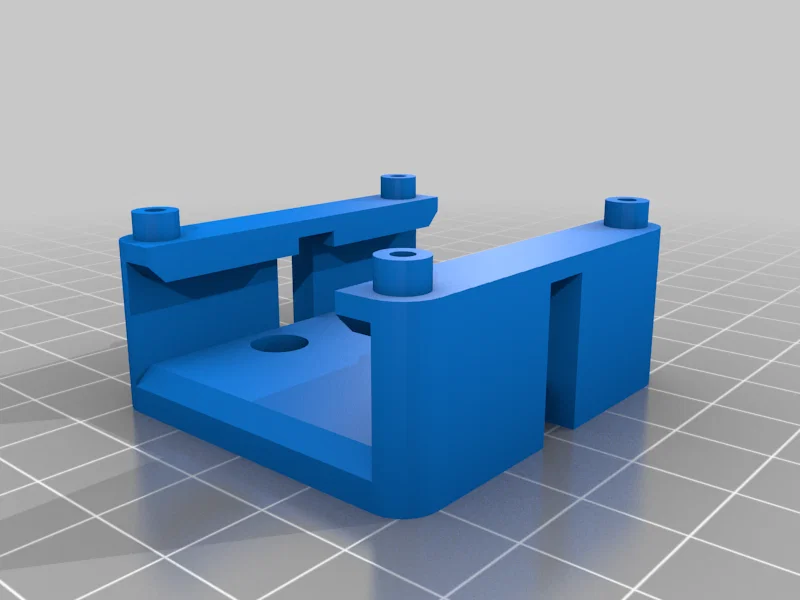

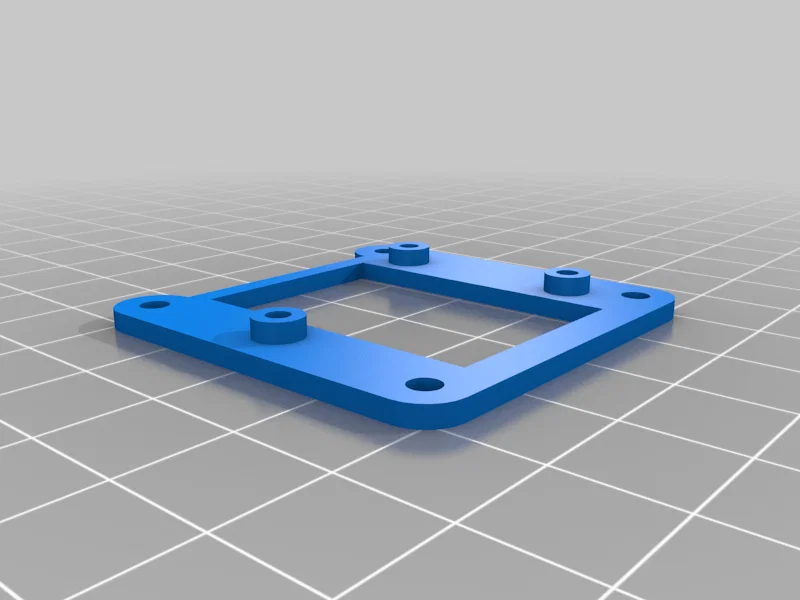

Ngàm/adapter để gắn RAK Wireless 19003 mini baseboard vào hộp (enclosure) có pattern lỗ dạng lưới 5mm. File cũng bao gồm adapter cho pin flat pack 2000mAh và Waveshare solar controller (bản D). Tính năng sạc năng lượng mặt trời onboard trên các board RAK vẫn dùng tốt, nhưng solar controller của Waveshare có MPPT xịn hơn, nhìn là biết tình trạng pin liền, và nói chung là một bộ điều khiển ngon cho nhiều dự án linh tinh. Vít có thể tự taro vào PLA (mình canh đại kích thước nhưng dùng ổn), và dùng vít M3 đầu tròn để bắt lên lưới lỗ của enclosure để đảm bảo có đủ khoảng hở bên dưới các PCB.

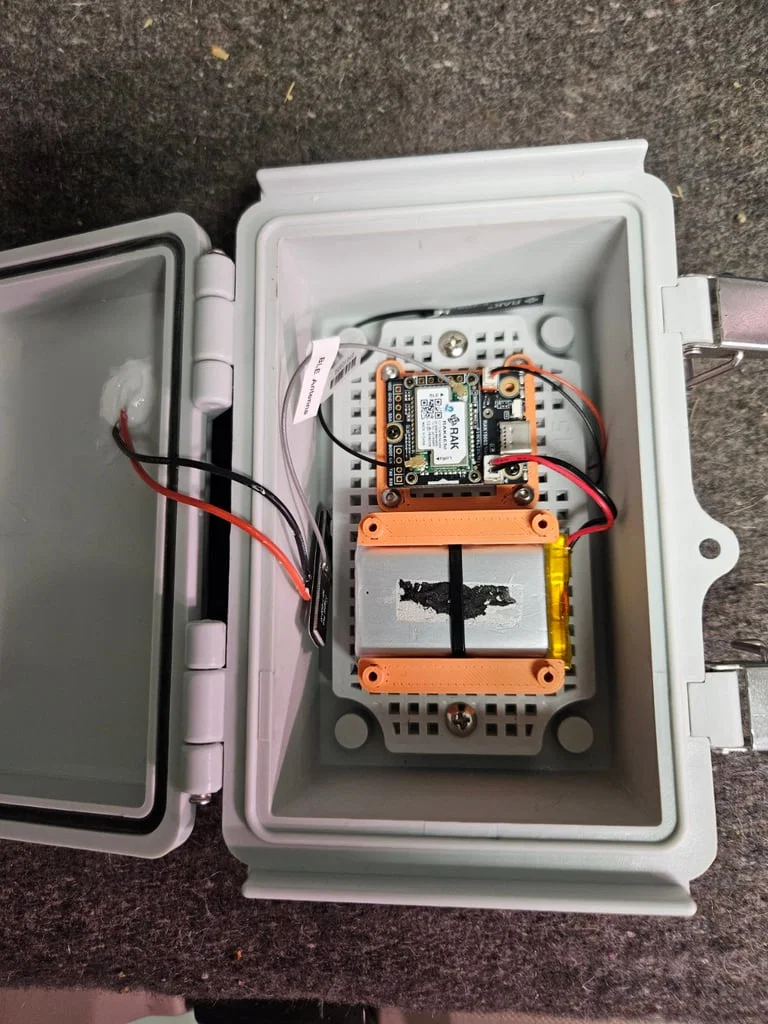

Bộ này được thiết kế riêng để vừa enclosure kích thước 5.9" x 3.9" x 2.8" bán ở nhiều nơi. Link và tình trạng hàng thay đổi liên tục, nên cứ tìm đúng kích thước đó là ra. Cũng sẽ hợp với các hộp kích thước khác nếu có lưới lỗ mounting 5mm.

Link gợi ý cho các phần khác:

Pin có thể tìm ở đây: https://a.co/d/c4XmDsI

RAK 19003 base board: https://store.rokland.com/collections/base/products/rak-wireless-wisblock-mini-base-board-rak19003-ver-b-pid-306024

RAK Core module: https://store.rokland.com/products/rak-wireless-rak4631-nordic-nrf52840-ble-core-module-for-lorawan-with-lora-sx1262

Cảm biến môi trường RAK rất đáng mua để theo dõi nhiệt độ/độ ẩm bên trong hộp: https://store.rokland.com/products/rak-wireless-rak1906-wisblock-environment-sensor-bosch-bme680

Rokland cũng có nhiều loại antenna chất lượng và là nhà phân phối đồ RAK Wireless tại Mỹ. Bạn xem tài liệu Meshtastic để tham khảo thêm các antenna được khuyến nghị.

Solar controller có thể tìm ở đây (chưa có hình, sẽ cập nhật sau): https://a.co/d/dsJMNuM

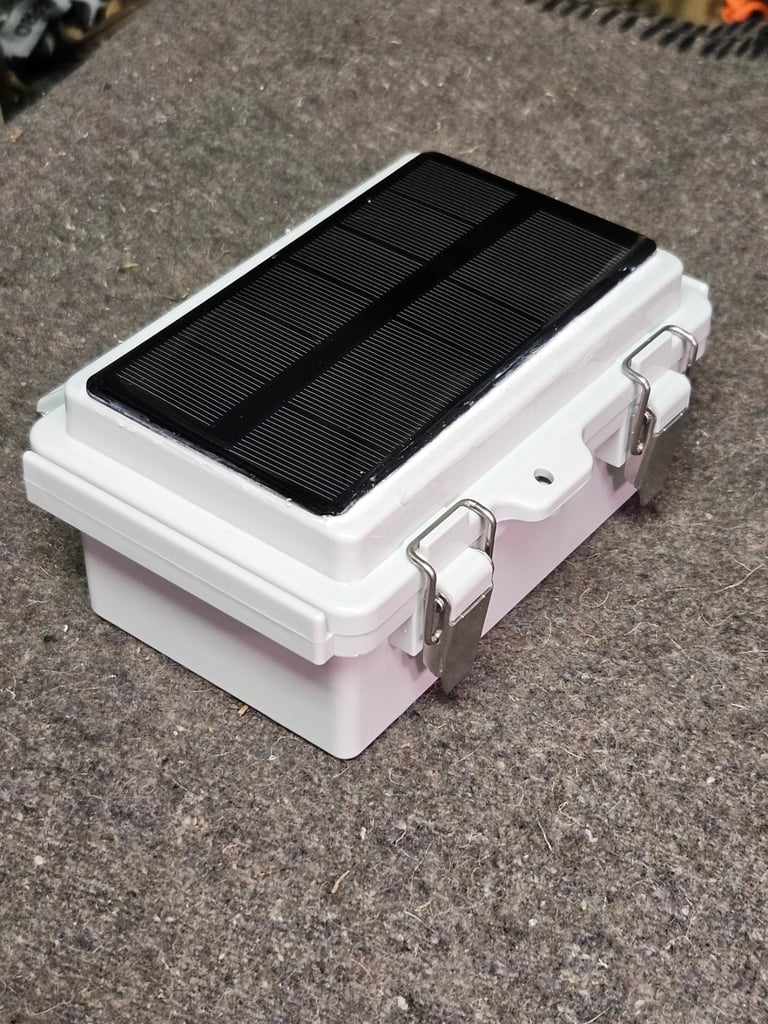

Tấm pin năng lượng mặt trời vừa khít nắp của enclosure này: https://a.co/d/4s5wslO

Dự án Meshtastic: https://meshtastic.org/
