Vỏ Radxa Rock Pi 4C+ (Phiên bản nhỏ hơn)

Phiên bản cải tiến từ cho SBC này. Cho phép bạn nhét một lớp vải lọc bụi bên trong vỏ, kẹp giữa phần shell và quạt. Mình cũng thêm một biến thể dùng heat insert.

Do chiều cao thấp, chỉ các loại heatsink low profile (≤ 7mm) mới dùng được! Nếu bạn cần vỏ hỗ trợ heatsink lớn hơn thì xem mẫu được link ở phía trên.

Bạn sẽ cần các linh kiện sau cho biến thể dùng heat insert:

• 4x M3 heat inserts (M3*4*5)
• 4x ốc M3, 25mm
• 4x ốc M3, 16mm (cho quạt)
• Quạt 40x40x10mm 5V
• Vải lọc bụi

Cho bản dùng ê-cu lục giác (hex nut):

• 4x ê-cu lục giác M3
• 4x ốc M3, 35mm
• 4x ốc M3, 16mm (cho quạt)
• Quạt 40x40x10mm 5V
• Vải lọc bụi

Thiết lập khuyến nghị:

• Vật liệu: PETG hoặc ABS/ASA
• Độ dày thành: 2mm (5 Perimeters)
• Độ dày Top/Bottom: 2mm
• Infill: Không
• Support: Chỉ cho bottom.stl
• Adhesion: Skirt

Đặt vải lọc bụi kẹp giữa phần inner case và chi tiết dust filter, chọt lỗ tại vị trí ốc đi qua rồi bắt quạt vào. Nên cắt miếng vải hơi lớn hơn dustfilter.stl một chút để lúc siết ốc nó căng ra.

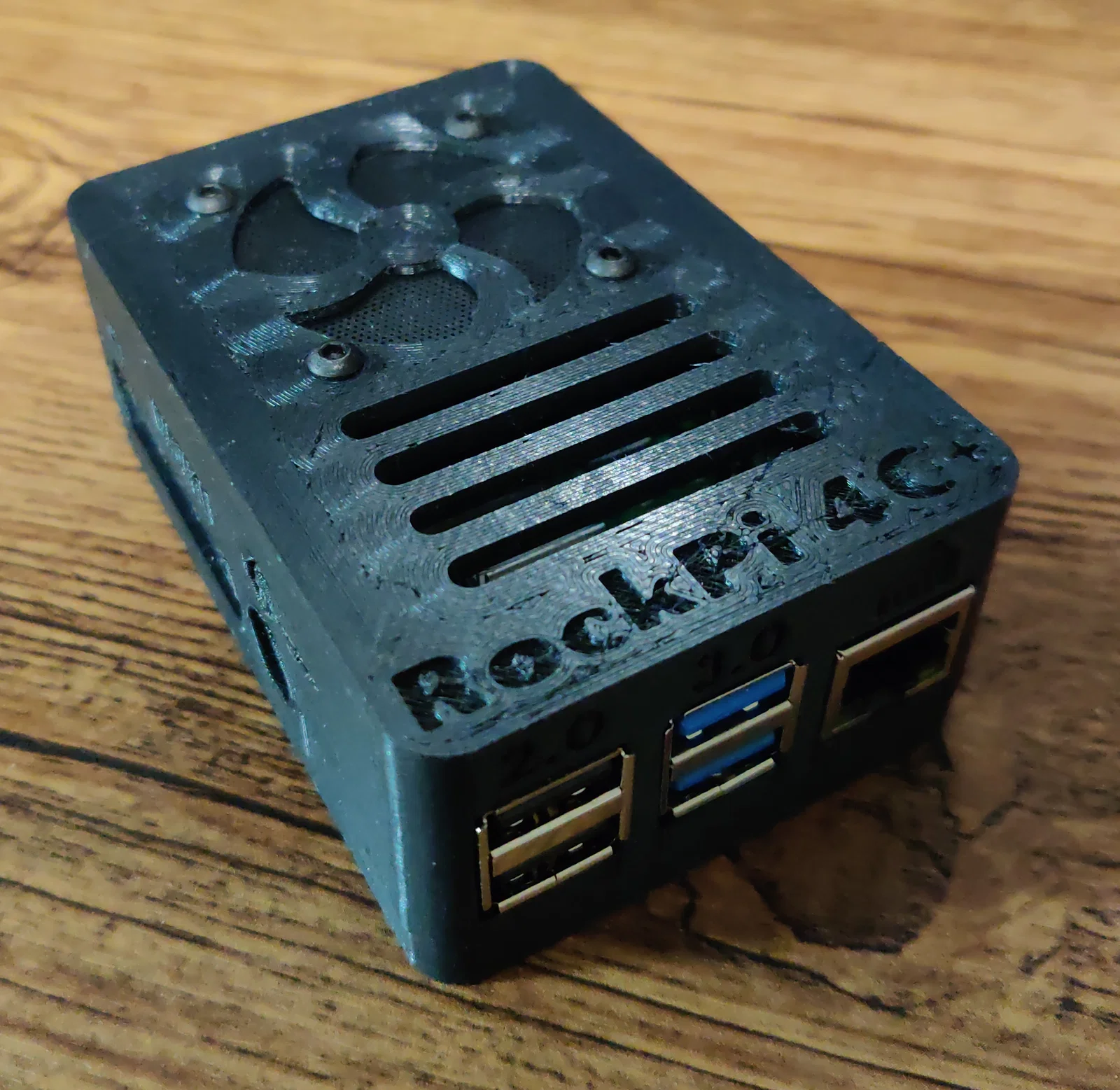

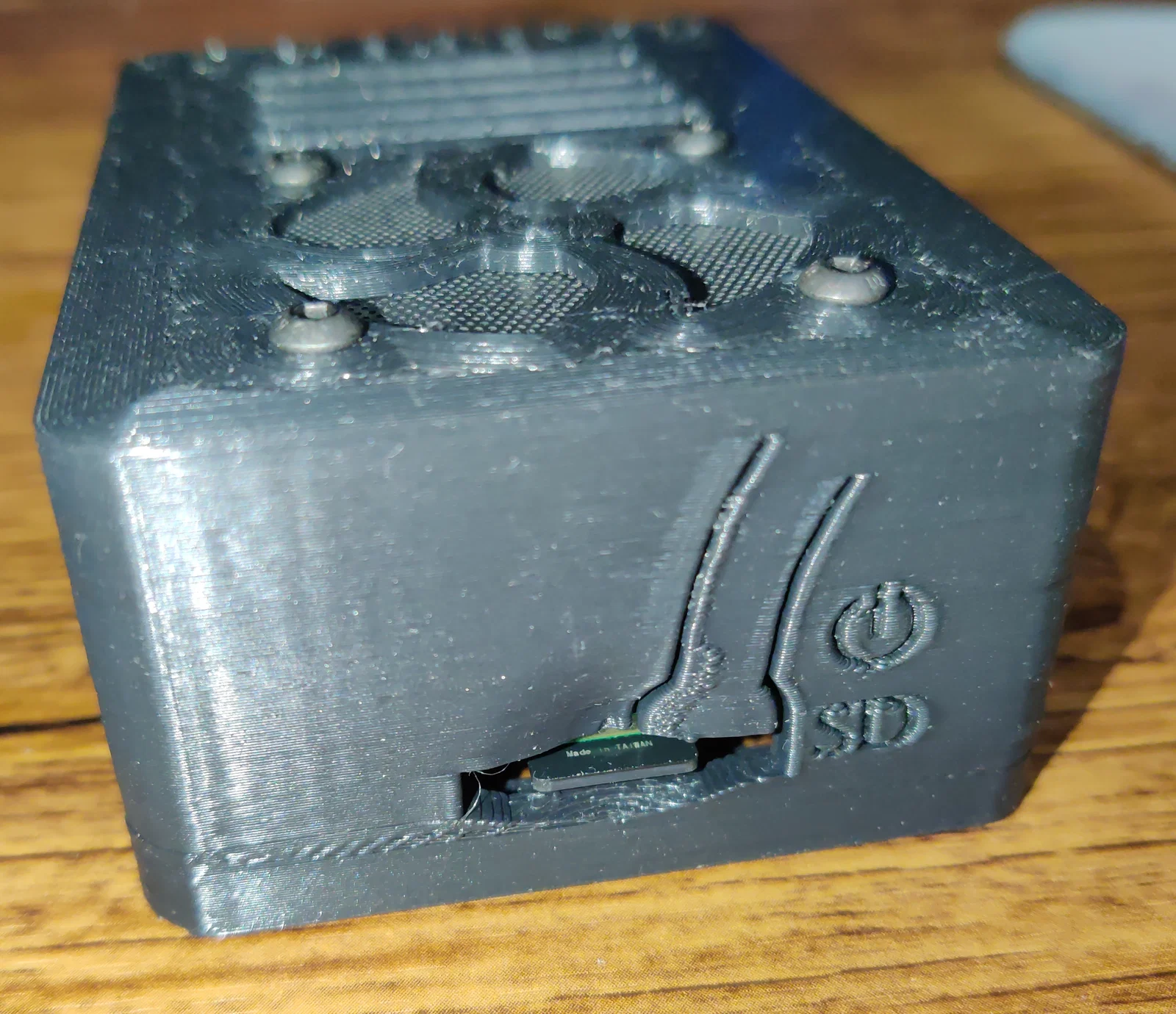

(Xin đừng để ý chất lượng in hơi tệ trong ảnh, mình đang thử filament mới và đồng thời tăng tốc độ in 🙃)
