Negative Carrier Kính 4x5 Universal cho Beseler

Có bao giờ bạn thắc mắc tại sao một cục nhôm gia công kèm một miếng kính lại có giá tới $200 trên eBay không? Mình cũng vậy.

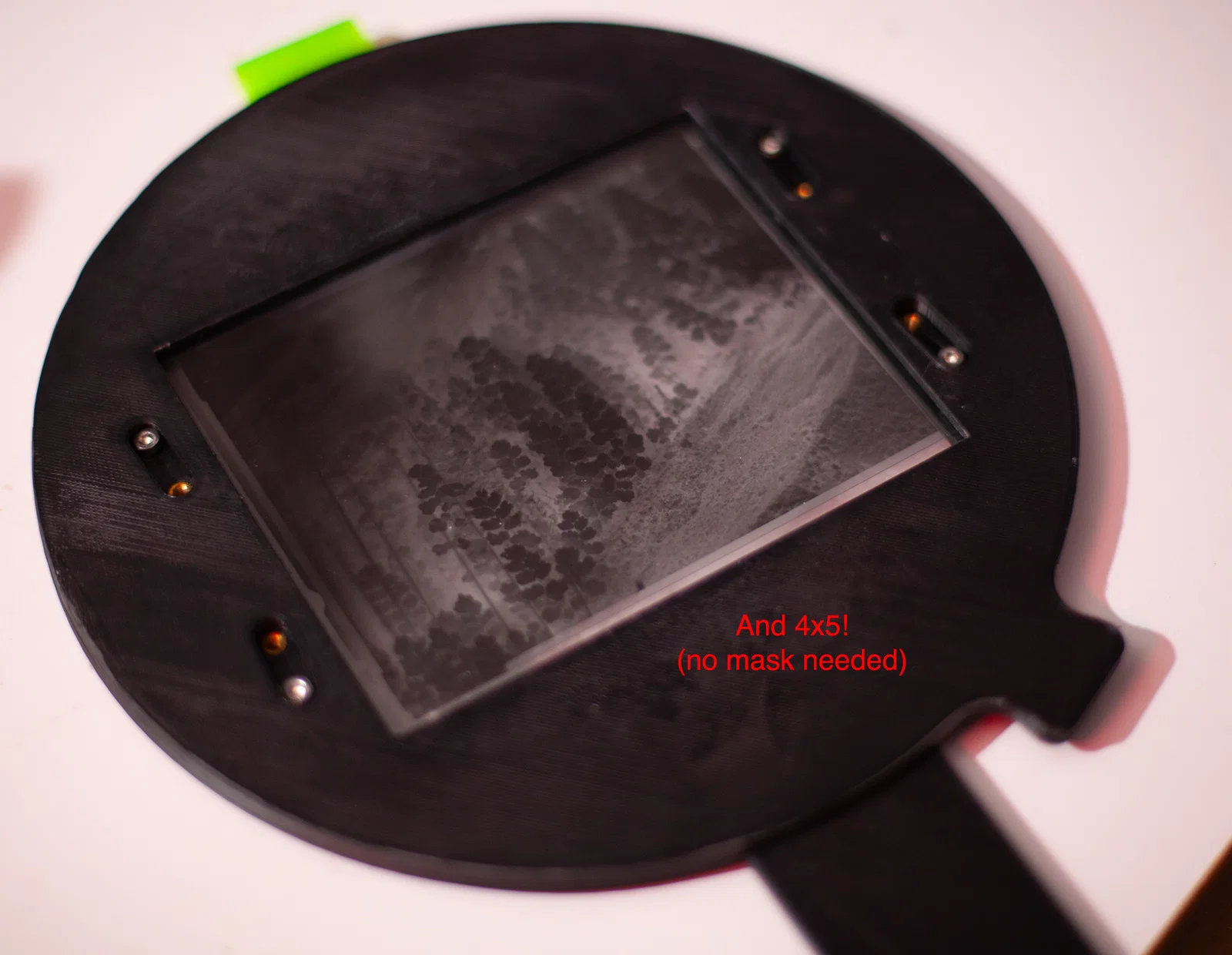

Sau nhiều năm in ảnh với Beseler 45MXT và các negative carrier không kính ở hầu hết các khổ phổ biến (35mm, 6x6, 6x7, 6x9, 4x5), cuối cùng mình gặp vấn đề về độ phẳng của film và thấy đã tới lúc làm thiết kế này.

Cứ thoải mái remix, hoặc để lại bình luận nếu bạn có ý tưởng cải thiện thiết kế.

Bill of Materials:

Printed Components

• (1x) Base
• (1x) Handle
• (1x) Lid
• (1x) Hinge
• (1x) Mask (mỗi format bạn muốn thì in một cái; mask có thể xem là không bắt buộc)

Non-Printed Components

• (8x) Vít M3x4 đầu lục giác chìm (socket head)
• (8x) Insert đồng ren M3 dạng heat set (cao 4mm)
• (6x) Nam châm neodymium tròn đường kính 10mm x dày 3mm
• Keo 502 (superglue) và/hoặc epoxy
• (2x) Miếng kính float hình chữ nhật dày 3/32" hoặc 2.5mm, kích thước 135mm x 110mm – mình chỉ cắt từ tấm 8x10 rẻ ở Home Depot, rồi chà nhám viền để bớt sắc. Mình thấy không nhất thiết phải dùng kính ANR, nhưng nếu bạn muốn dùng ANR glass thì có thể mua ở đây.

Printing Instructions:

Ngoại trừ Hinge.stl, tất cả các món còn lại nên in bằng PETG loại đục nhất và ít phản chiếu nhất mà bạn tìm được. Không khuyến nghị PLA vì nhiệt độ chuyển kính (glass transition temp) thấp, trong khi món này sẽ dùng rất gần nguồn sáng khá nóng. Mình chưa có kinh nghiệm in ABS, PC, Nylon, hay vật liệu “dị” hơn PETG, nhưng có thể vài loại đó cũng là lựa chọn tốt. Cứng cáp thì tốt, nhưng độ đục và khả năng chịu nhiệt là bắt buộc, không thương lượng.

Hinge.stl nên in bằng TPU độ cứng shore 95A. Cái bản lề sẽ hơi “mềm” và mình chắc cũng không để cái nắp đung đưa tự do dựa vào nó. Nhưng nó giữ hai nửa dính với nhau, giúp đóng đúng vị trí dễ hơn, và khi mình thử làm lớp dày/cứng hơn cho chi tiết này thì lại thấy nó không muốn đóng phẳng nữa.

Mình đang dùng Matte Black PETG này. Dù hơi hên xui vì hãng lạ và review Amazon không được đẹp, nhưng Ender 3 của mình in không gặp vấn đề gì; bề mặt ra rất ngon và ít phản chiếu hơn đáng kể so với các cuộn PETG mình từng dùng.

Với tất cả chi tiết, mình dùng layer height 0.2mm, walls 0.4mm, 3 lớp đáy (bottom layers), 4 lớp mặt (top layers), 3 perimeters, và 30% cubic infill để chặn sáng tốt hơn. Thiết kế được tối ưu cho layer height 0.2mm.

Mỗi chi tiết ĐỀU vừa khít trên mặt bàn Ender 3 zin… kiểu vừa đủ. Nhớ canh bàn cho chuẩn và đều. Canh kỹ orientation của Handle.stl và Lid.stl – mặc định nó không xoay sẵn đúng hướng, bạn phải lật lại để tránh overhang.

Không cần supports.

Assembly Instructions:

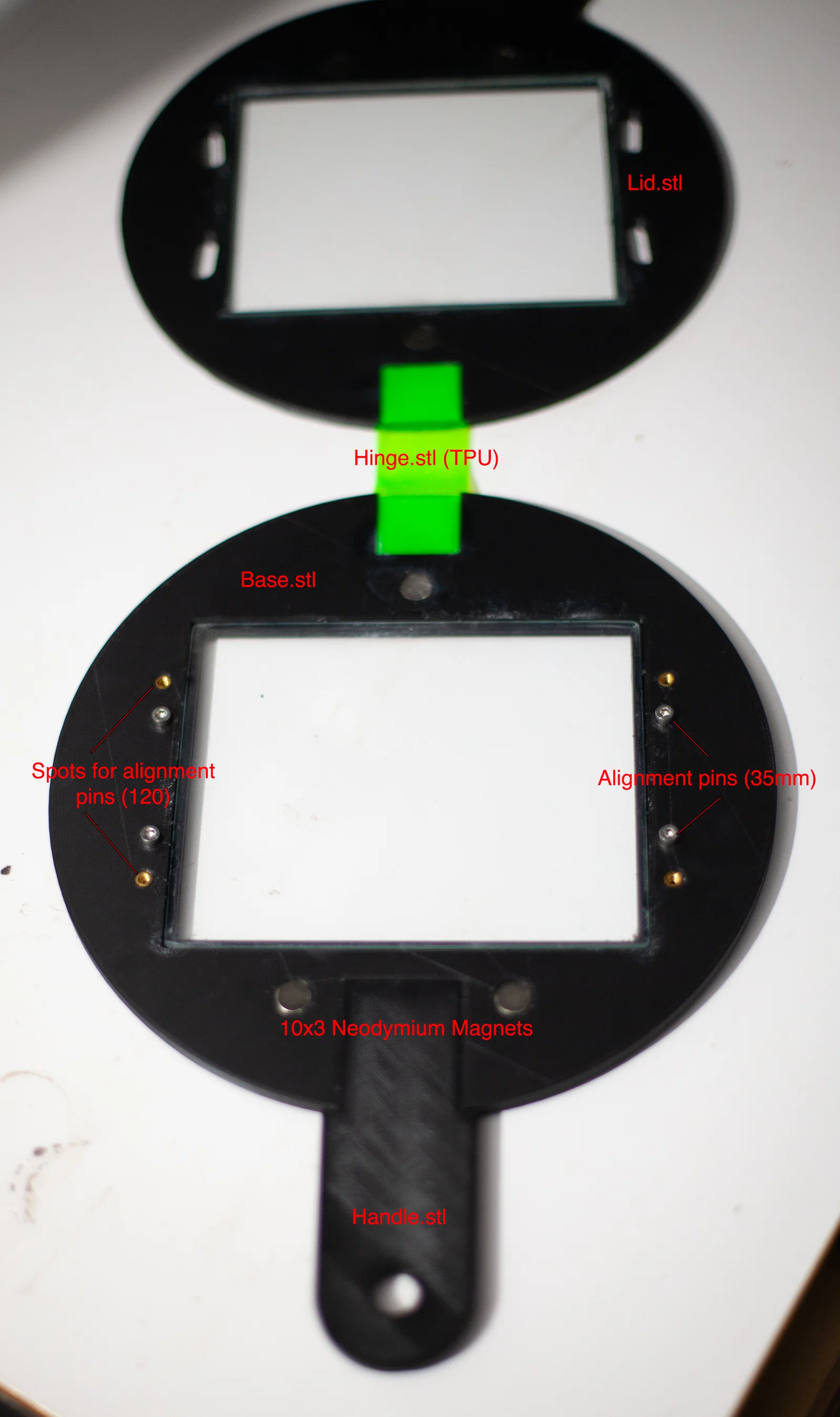

Cơ bản đúng như bạn nghĩ thôi. Nếu bí chỗ nào thì xem ảnh trên trang này để biết vị trí lắp.

1. Dán nam châm vào đúng các lỗ tương ứng trên Base.stl và Lid.stl, nhớ chú ý cực (polarity).
2. Dán Handle.stl vào Base.stl. Canh phần keo tràn ra, đừng để ảnh hưởng mặt phẳng phía trên của base.
3. Dán Hinge.stl vào cả Base.stl và Lid.stl.

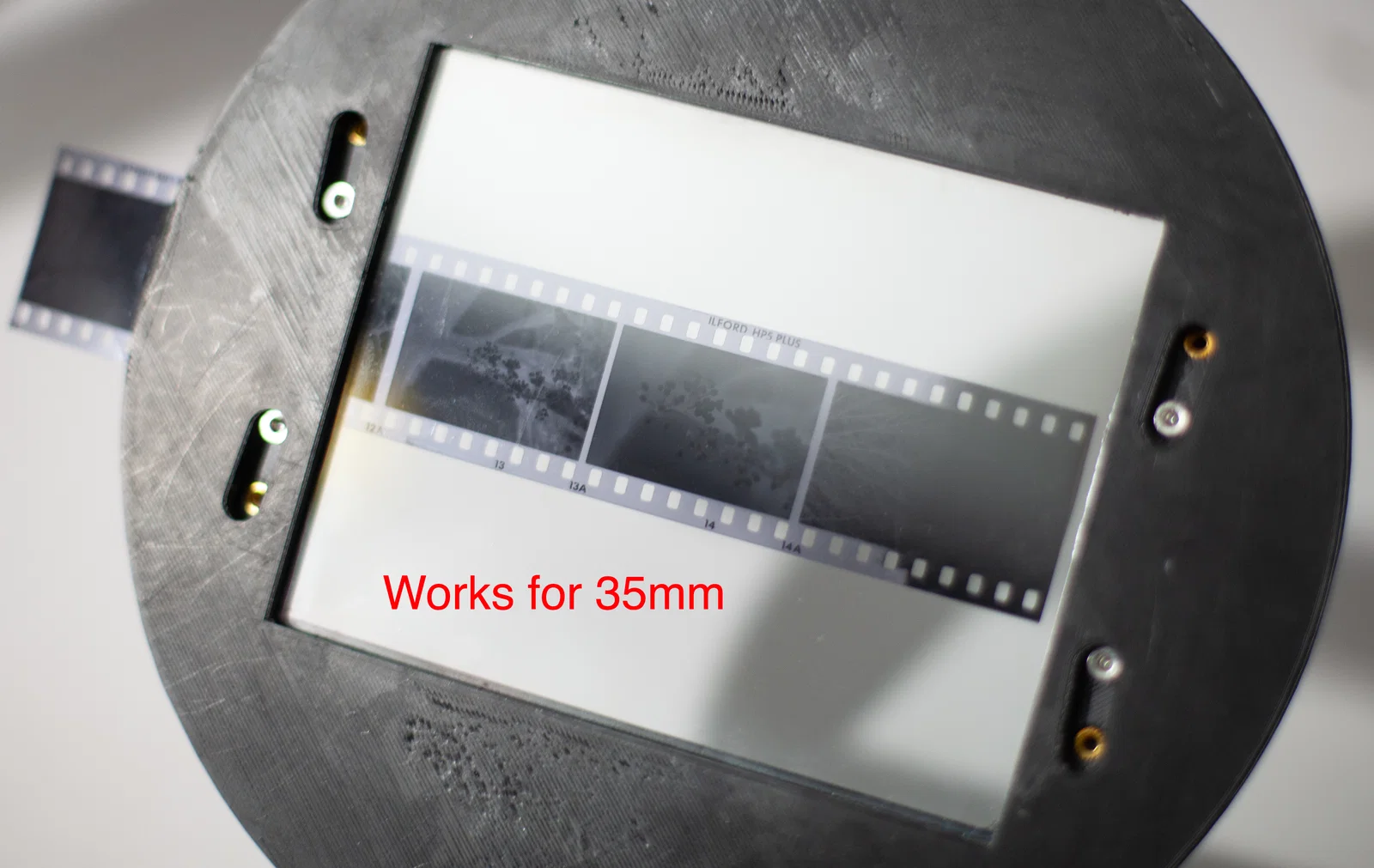

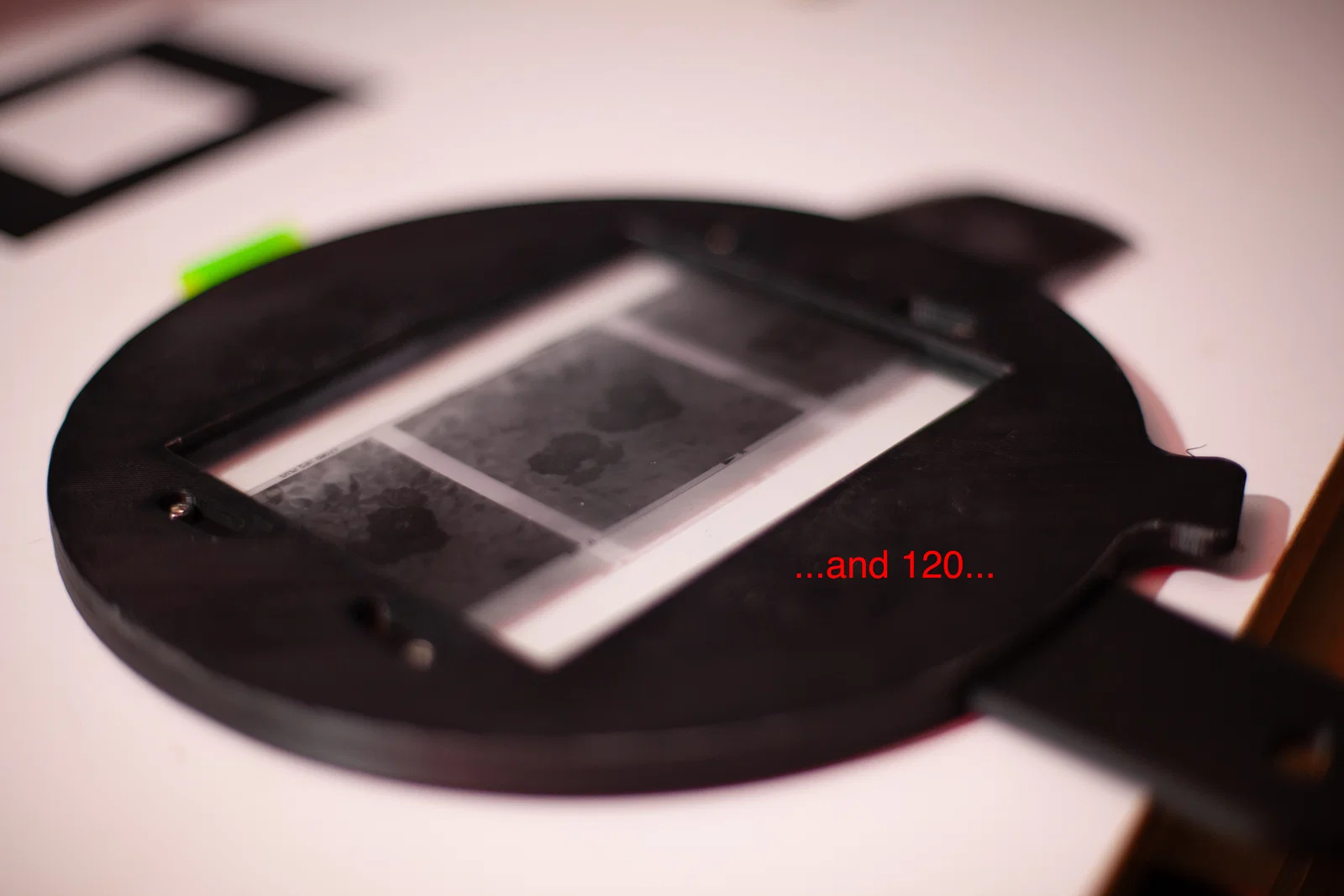

4. Ép các heat-set insert ren vào bên trái và bên phải của phần lỗ chữ nhật ở giữa trên Base.stl. Bạn có thể dùng 4 con vít M3 làm chốt dẫn hướng (guide pins) cho film strip 35mm hoặc 120, và chuyển qua lại giữa hai cấu hình rất nhanh. Dùng heat set sẽ bền hơn là taro trực tiếp vào nhựa đối với kiểu dùng lặp đi lặp lại như các chốt căn chỉnh này.
5. Lau kính thật sạch và cẩn thận, rồi dán vào Base.stl và Lid.stl. Đảm bảo kính nằm sát hết và phẳng. Đoạn này dùng epoxy sẽ tốt hơn 502. Mình khuyên là sau khi đặt kính vào đúng rãnh (recess) thì đóng negative carrier lại liền để hai mặt ép phẳng vào nhau. Sau đó đặt thêm vật nặng lên trên trong lúc keo khô, để khi đóng lại thì hai tấm kính tiếp xúc tốt nhất có thể.
6. Cuối cùng, vặn thêm 4 con vít M3 vào mặt đáy của Base (vặn trực tiếp vào nhựa). Chúng đóng vai trò như gờ định tâm (centering lugs) để negative carrier không bị trượt khi đặt vào đầu enlarger (giống như trên negative carrier zin/OEM). Mấy con này gần như không cần tháo ra, nên mình không dùng heat set threaded inserts.

Usage Instructions:

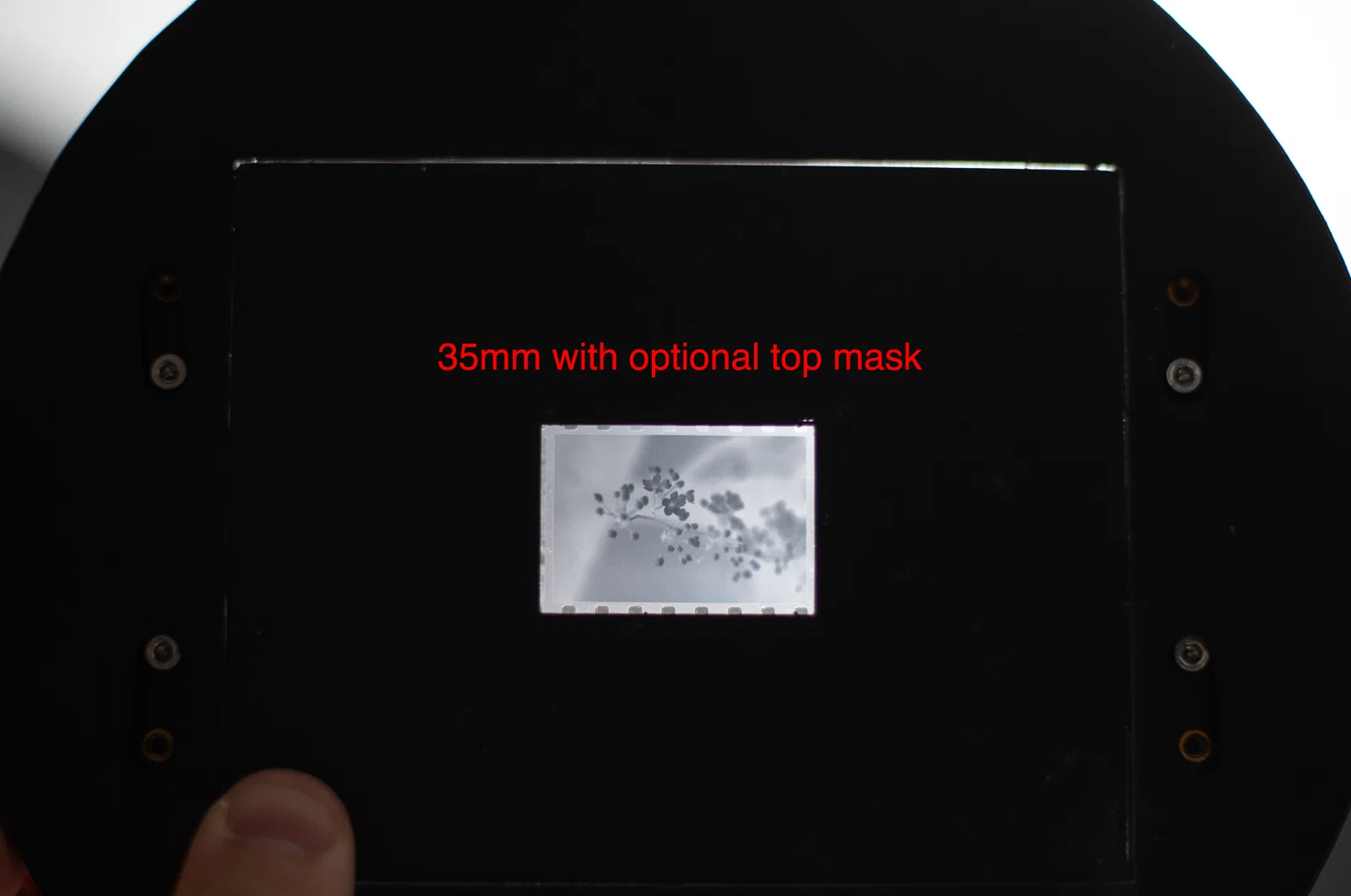

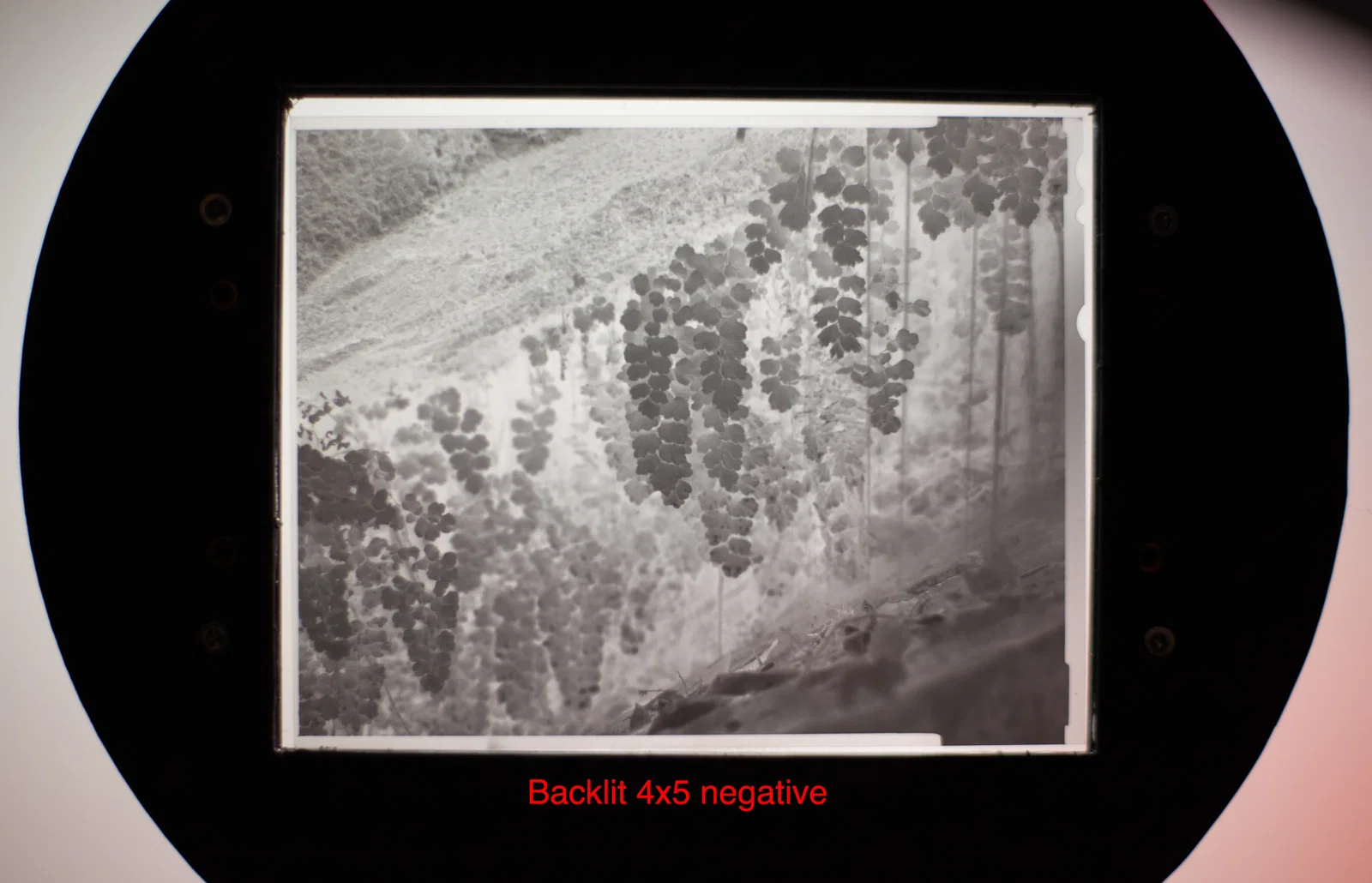

Phủi/lau bụi cả hai mặt của cả hai tấm kính, và cả hai mặt của tấm negative. Đặt negative theo đúng format lên tấm kính trong Base.stl, mặt nhũ (emulsion-side) úp xuống. Đóng nắp nhẹ nhàng lên trên negative, kẹp cho nó phẳng hoàn toàn. Nếu muốn, đặt thêm mask lên trên nắp để chặn ánh sáng thừa quanh mép negative. In thôi. Tận hưởng cảm giác yên tâm vì negative không còn bị cong hay xệ chút nào. Nghĩ xem với $200 bạn tiết kiệm được vì không mua glass negative carrier zin/OEM thì bạn mua được gì. Chắc cũng phải 3–4 tấm Ektachrome chứ, ha? Rồi bắt đầu lo vụ newton rings và tự hỏi có nên chịu chi mua ANR glass không. Scan bản in xong và đăng lên đâu đó. Tag mình. Mình muốn coi lắm.
