Thư viện OpenSCAD: Vít/Bu lông và Đai ốc chuẩn DIN (DIN screws/bolts and nuts)

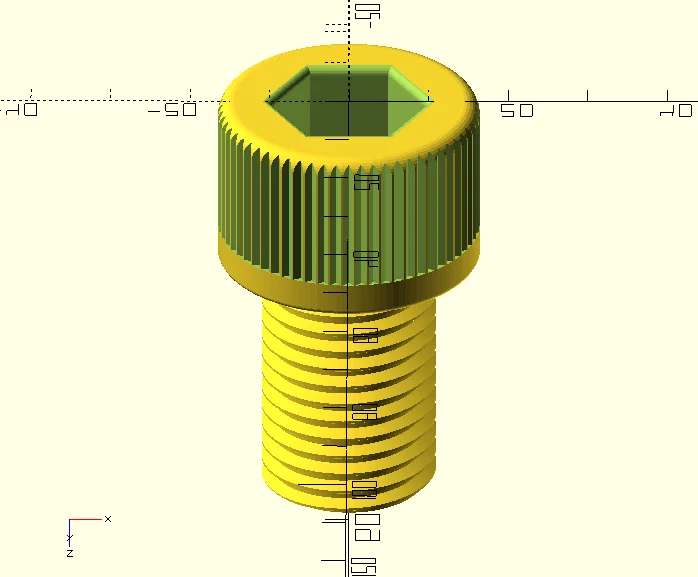

Thư viện để tạo vít/bu lông hệ mét theo DIN912 (socket head) và DIN933 (full thread hex bolt), đai ốc theo DIN934 (hexagonal nut), DIN439B (hex nut flat) và một bản phác thảo cho
DIN125 (washers).

Mình biết… chỉ là thêm một thư viện cho thứ mà gần như CAD nào cũng có sẵn… nhưng với mình thì tự viết lại thấy dễ hơn… nên biết đâu vẫn có người thấy hữu ích.

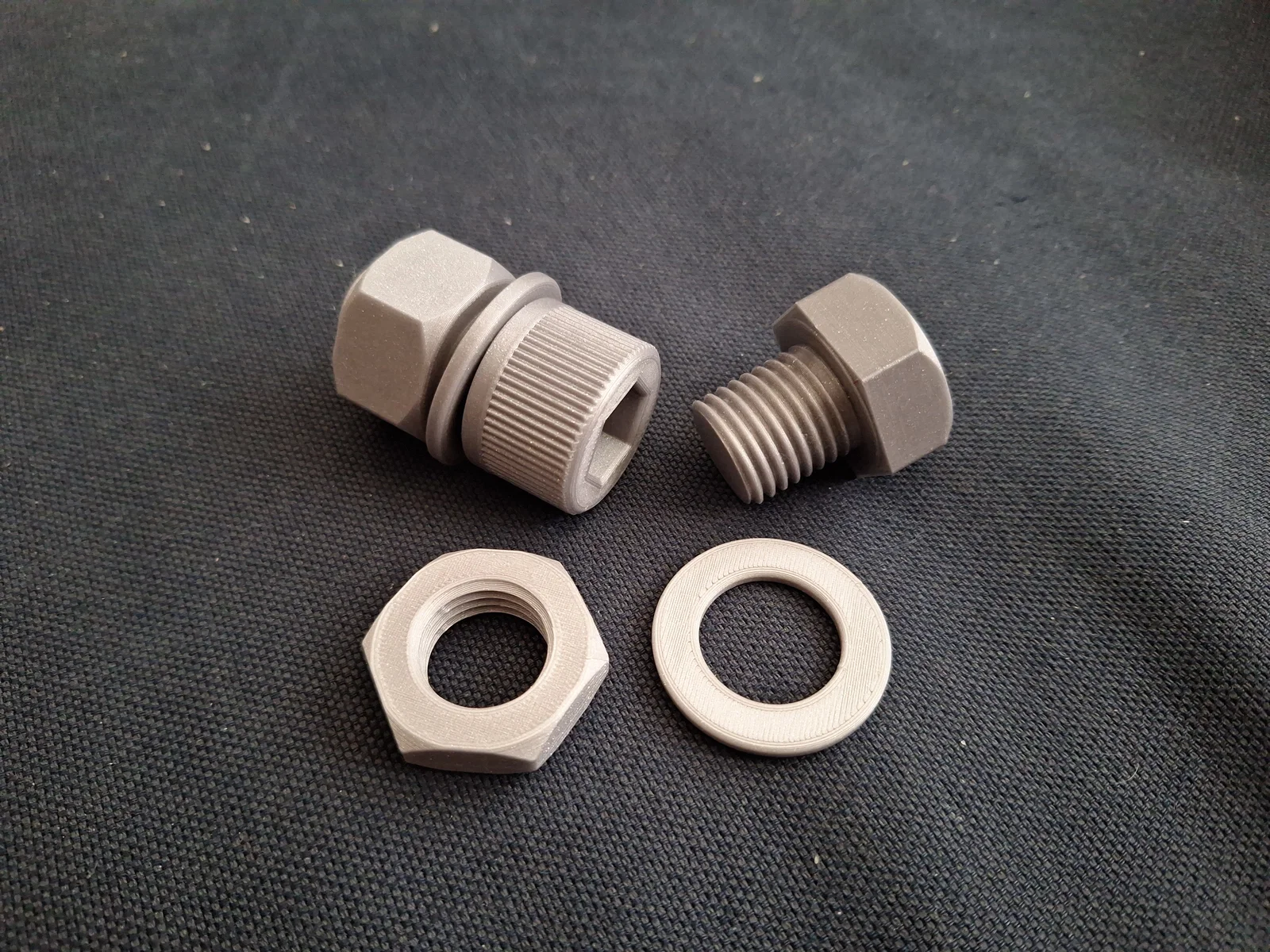

Bu lông và đai ốc thì gần như đầy đủ, chỉ có bảng kích thước là chưa có. Bạn sẽ cần tự sửa file xxx_table.scad bằng dữ liệu cho kích thước bạn muốn. Xin lỗi vì mình không đủ kiên nhẫn để chép hết. Biết đâu một ngày nào đó mình sẽ làm.

File washer chỉ là “phác thảo nhanh”, nhưng vẫn có thể giúp tiết kiệm thời gian.

• din_nuts.scad và din_screws.scad là phần đai ốc và bu lông chính.
• xxx_table.scad là các hàm dùng để cung cấp dữ liệu theo chuẩn ISO.
• round_xxx.scad là các hình hỗ trợ để tạo hình đai ốc và bu lông.
• ISOthread.scad là thư viện ren ISO từ RevK.

Lưu ý:
Có vẻ ISOthread.scad không khớp “chuẩn tuyệt đối” với các món kim loại mua ngoài tiệm. Dù vậy, nếu dùng lực vừa đủ thì vẫn xài được. Biết đâu sau này mình sẽ tìm được thư viện ren phù hợp hơn, hoặc bạn có thể tự làm thư viện của riêng mình.
