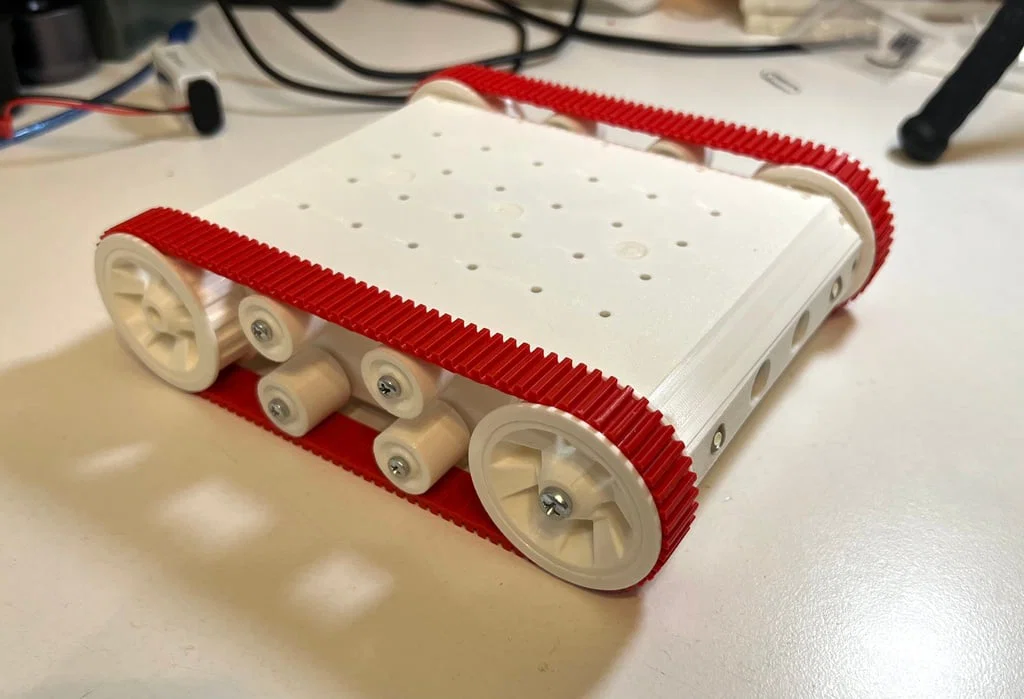

Nền tảng xe tăng TVP-1 (Tracked vehicle platform v1)

Tank platform TVP-1 (Tracked vehicle platform v1)

Mô tả

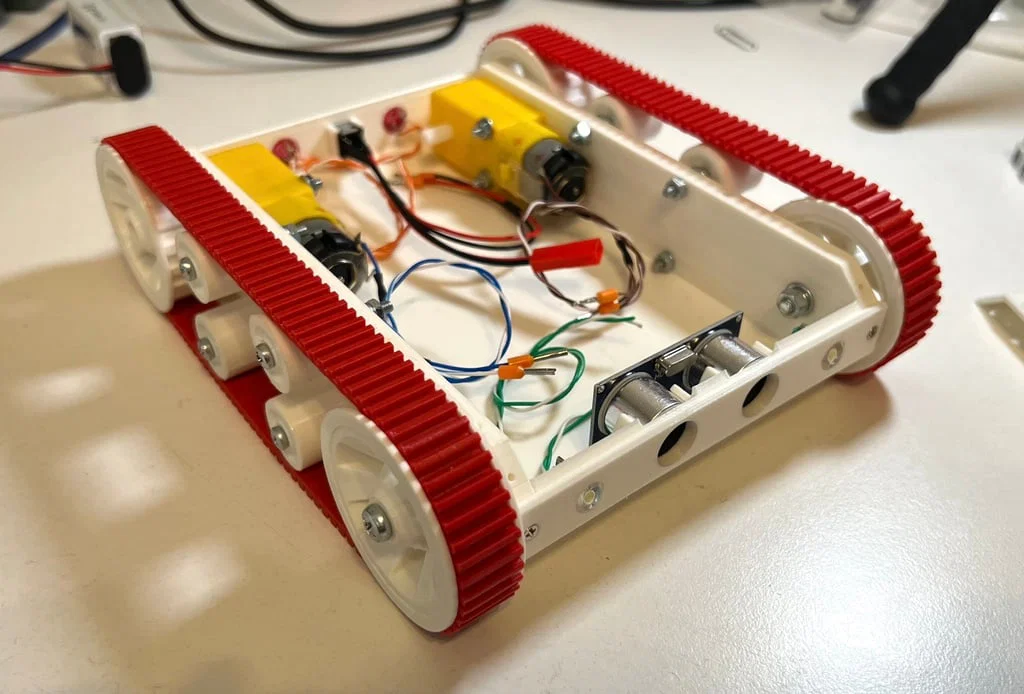

Chào anh em đam mê robotics và 3D printing! Mình rất hào hứng giới thiệu mẫu tracked platform này, được thiết kế để làm một nền tảng linh hoạt cho nhiều kiểu prototype khác nhau. Platform này mang lại một “khung sườn” vững chắc, phù hợp cho đủ loại dự án — từ robot phục vụ học tập đến các thiết bị thử nghiệm.

YouTube

Ứng dụng

Tracked platform này có thể dùng cho nhiều dự án khác nhau:

• Robot giáo dục: Rất hợp để làm robot trong môi trường học tập.
• Làm prototype: Nền tảng tốt để test ý tưởng và công nghệ mới.
• Dự án nghiên cứu: Phù hợp cho nghiên cứu khoa học và thí nghiệm.

Khuyến nghị lắp ráp

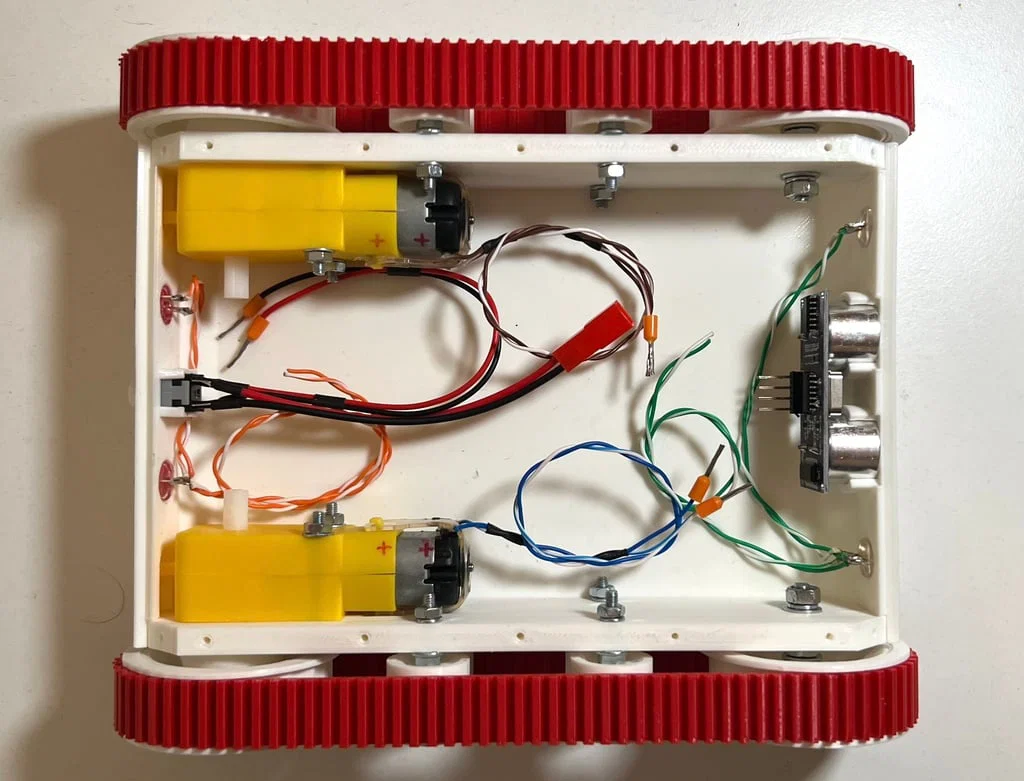

Cần chuẩn bị để lắp ráp:

• TT Gear Motor - 2 cái

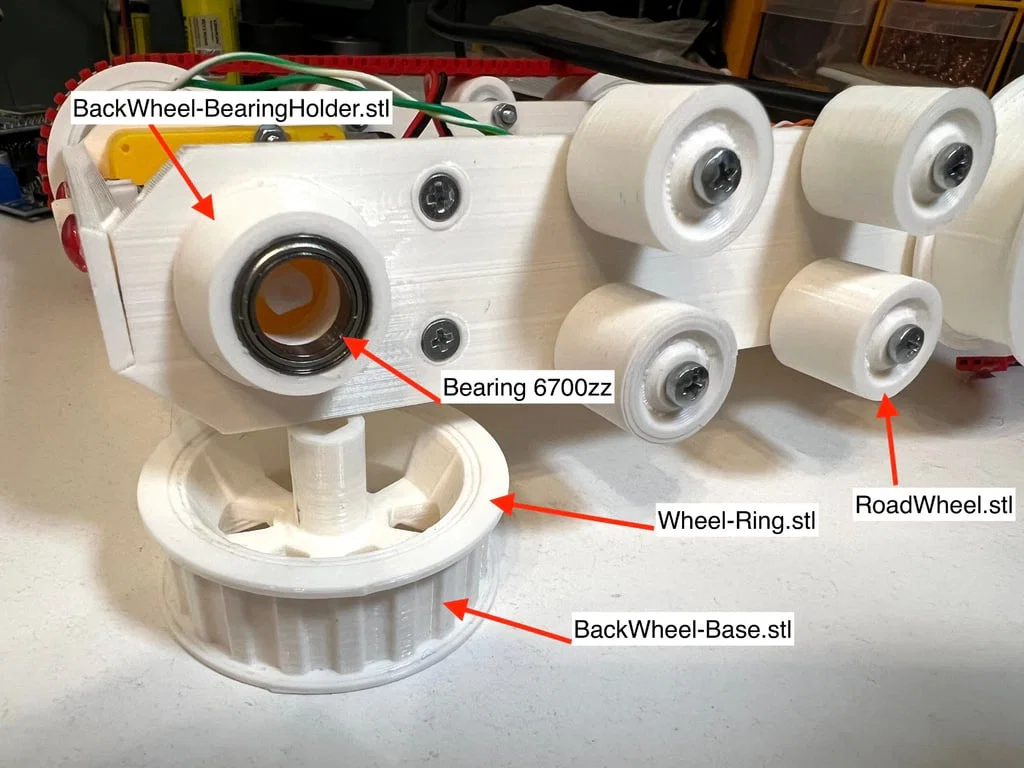

• bearing 6700zz - 2 cái

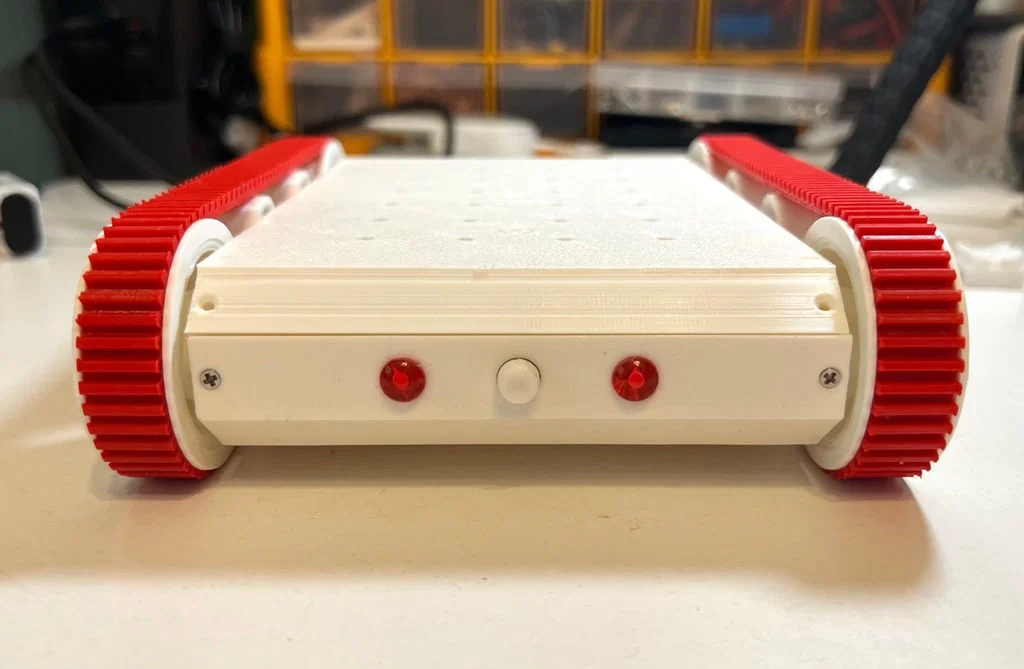

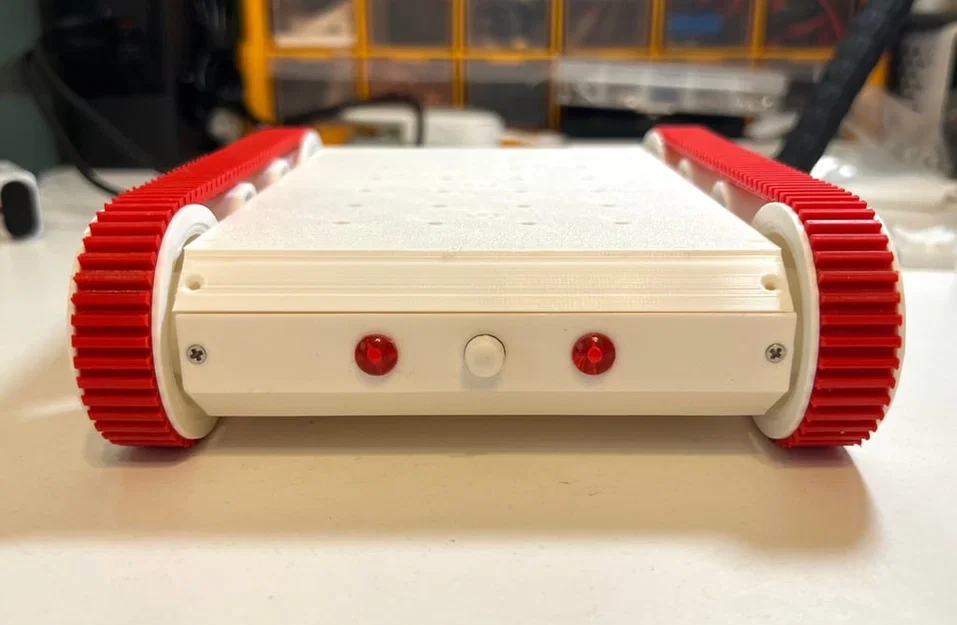

• LED 8mm - 4 cái
• 8.5*8.5 Self locking switch - 1 cái

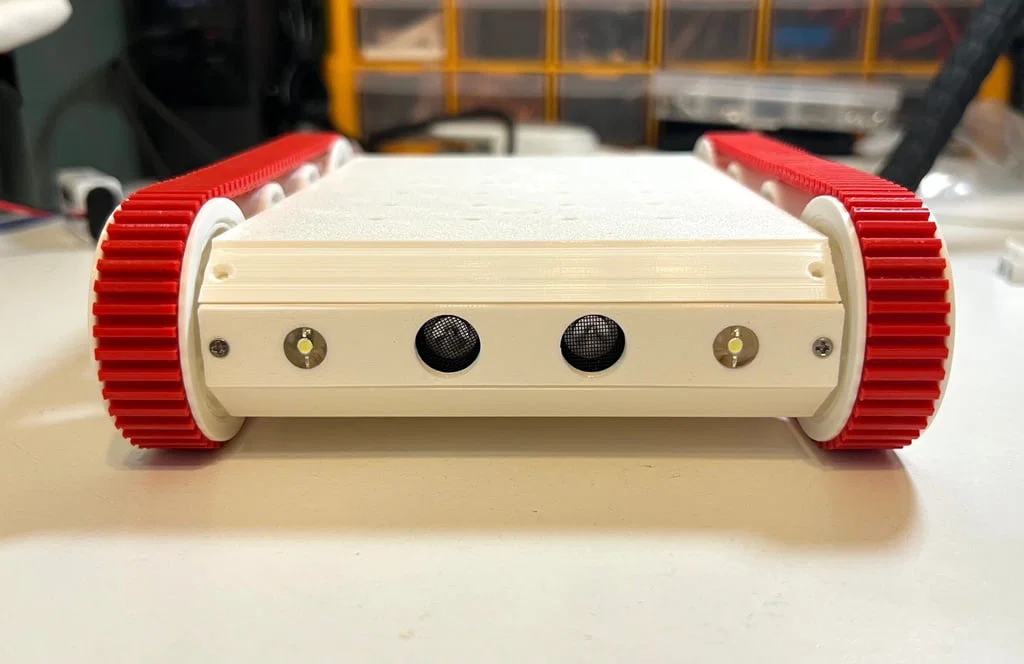

• Cảm biến siêu âm HC-SR04 hoặc tương đương - 1 cái

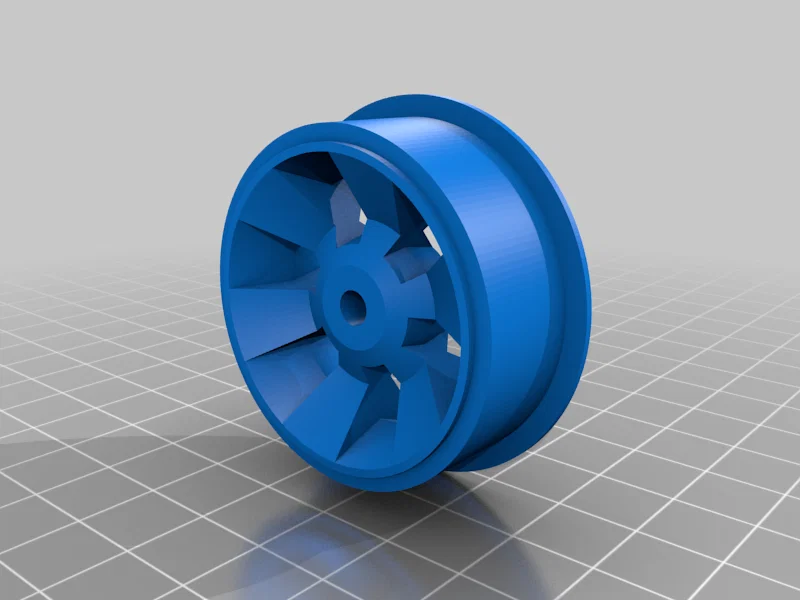

Để gắn bánh trước cần:

• ốc M4x30 - 2 cái
• đai ốc M4 - 4 cái
• long đền M4 - 4 cái

Để gắn motor và bánh sau cần:

• ốc đầu chìm (countersunk) M3x30mm - 4 cái
• đai ốc M3 - 4 cái
• long đền M3 - 4 cái
• vít tự ren (self-tapping) 2.5x12mm để gắn bánh vào trục motor - 2 cái

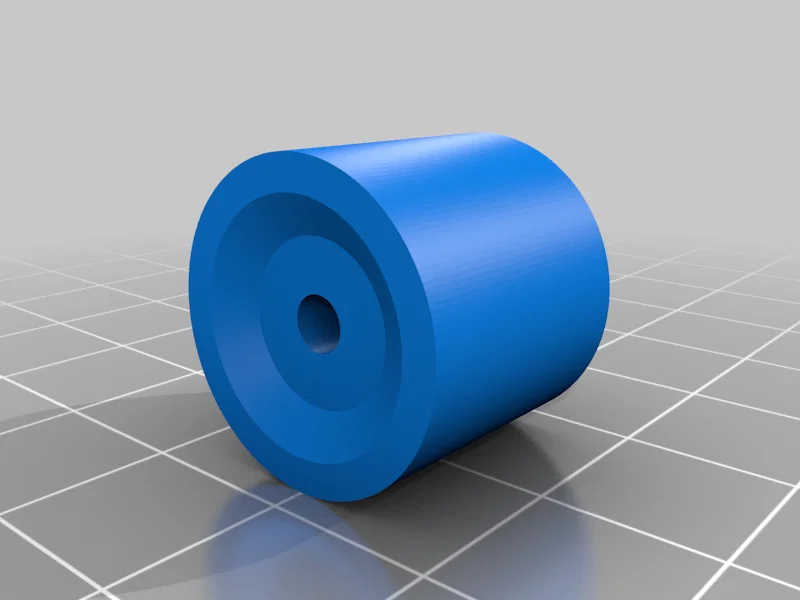

Để gắn các con lăn (rollers) cần:

• ốc M3x30 - 8 cái
• đai ốc M3 - 16 cái

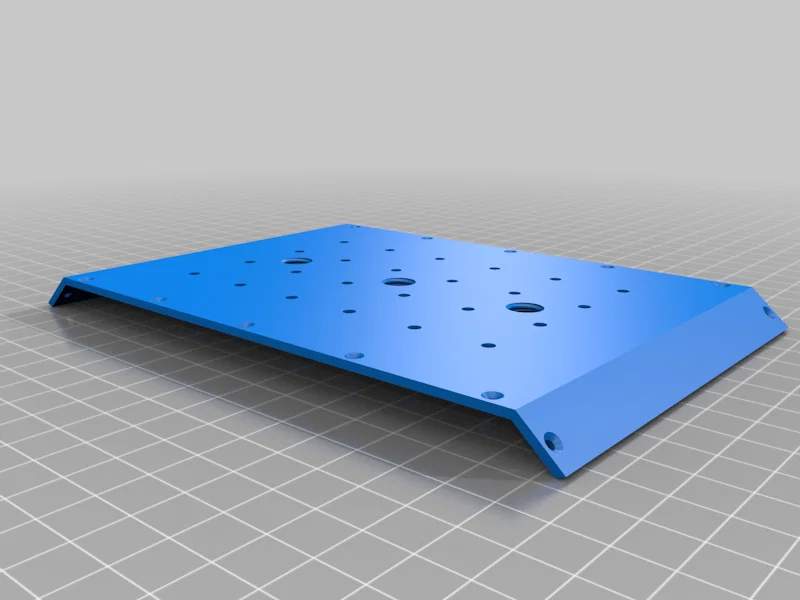

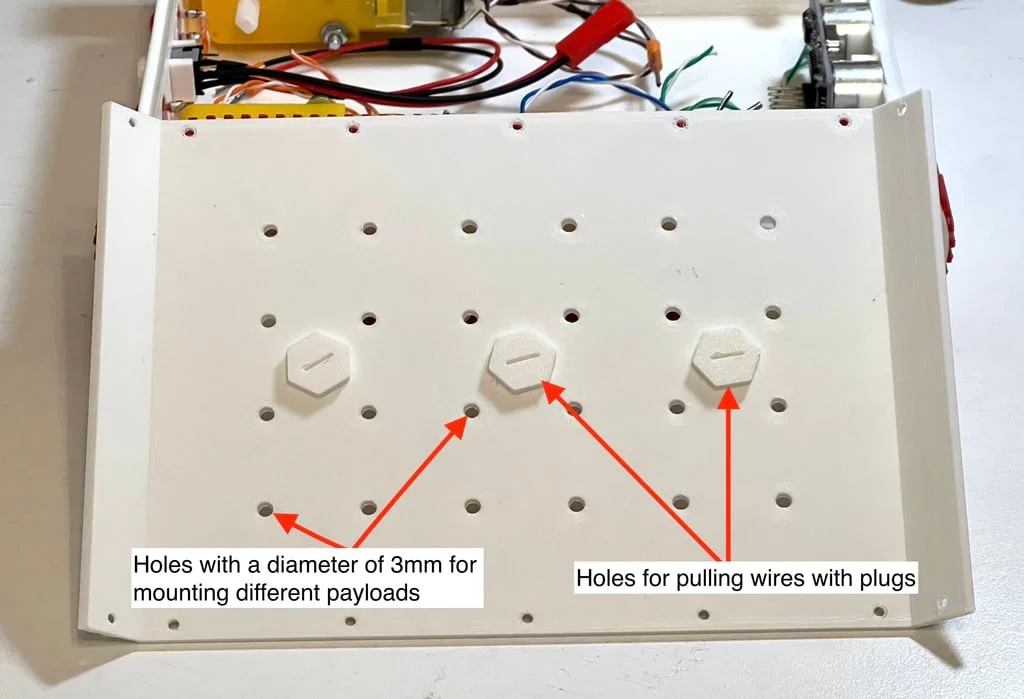

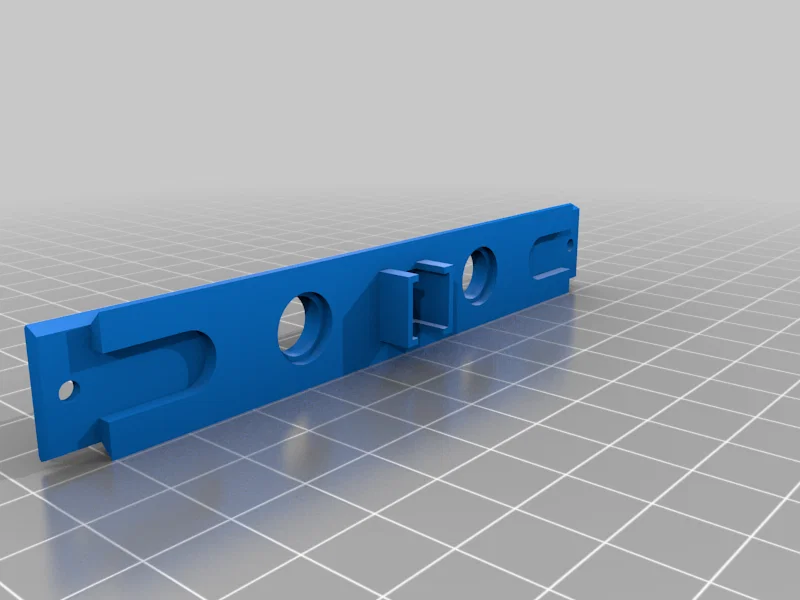

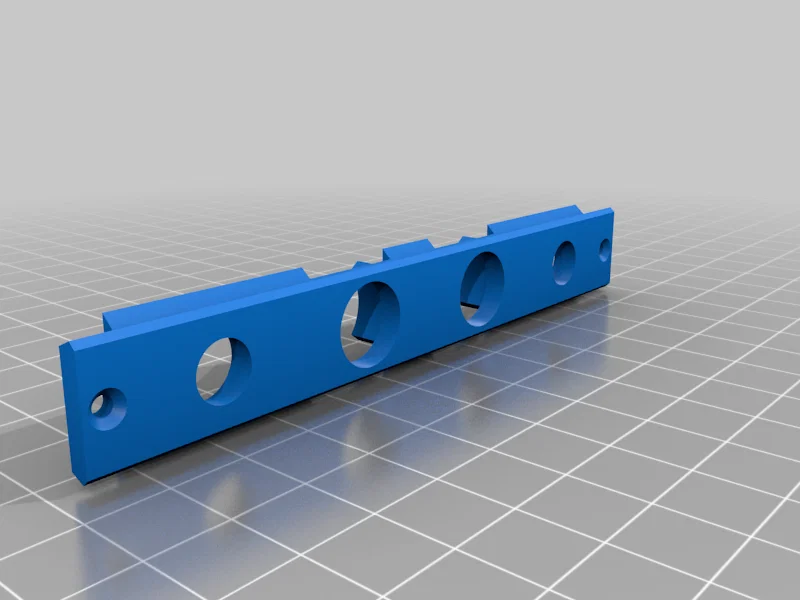

Để gắn nắp trên, panel trước và panel sau cần:

• vít tự ren (self-tapping) 2x8mm - 18 cái

Thiết lập in (Print Settings)

Hãng máy in:

Creality

Máy in:

K1

Rafts:

Không quan trọng

Supports:

Không

Infill:

15

Filament: Any PLA, TPU Any

Ghi chú:

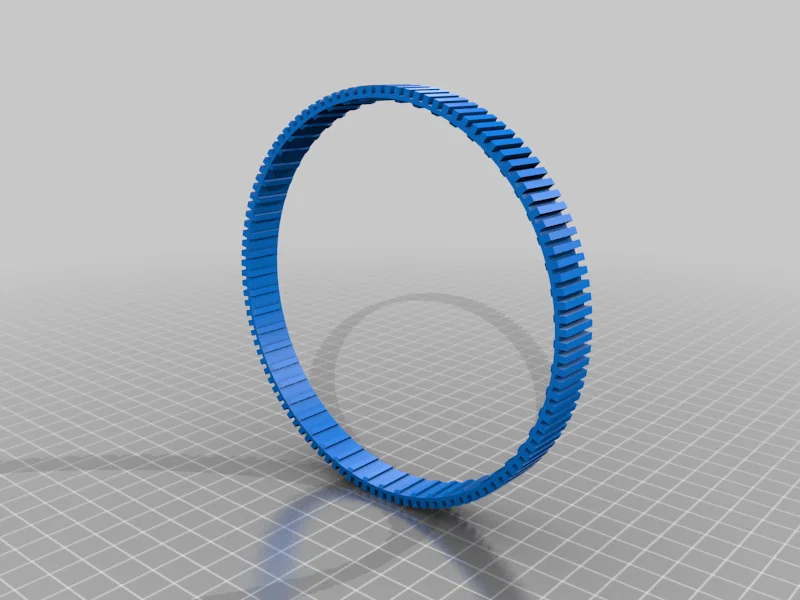

Dùng PLA, ABS và các loại nhựa tương tự để in tất cả chi tiết, trừ phần track. Để in track, dùng TPU mềm.

Không cần supports

Infill từ 15%

Layer height 0.2
