Adapter chuyển pin 18650 sang 21700 (kèm sleeve)

Tác giả cekpi7

Lượt tải
144
Lượt thích
14
Lượt coi
873

File 2 59,3 KB

  • 18650_21700_sleeve_1777044420.stlSTL · 14,9 KB
  • 18650_21700_adapter_1777044421.stlSTL · 44,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#334719
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Mình có vài thiết bị dùng pin 21700, nhưng chỉ có đúng một viên. Trong khi đó mình có rất nhiều pin 18650 dung lượng cao hơn, nên mình nghĩ tới việc dùng 18650 thay cho 21700.

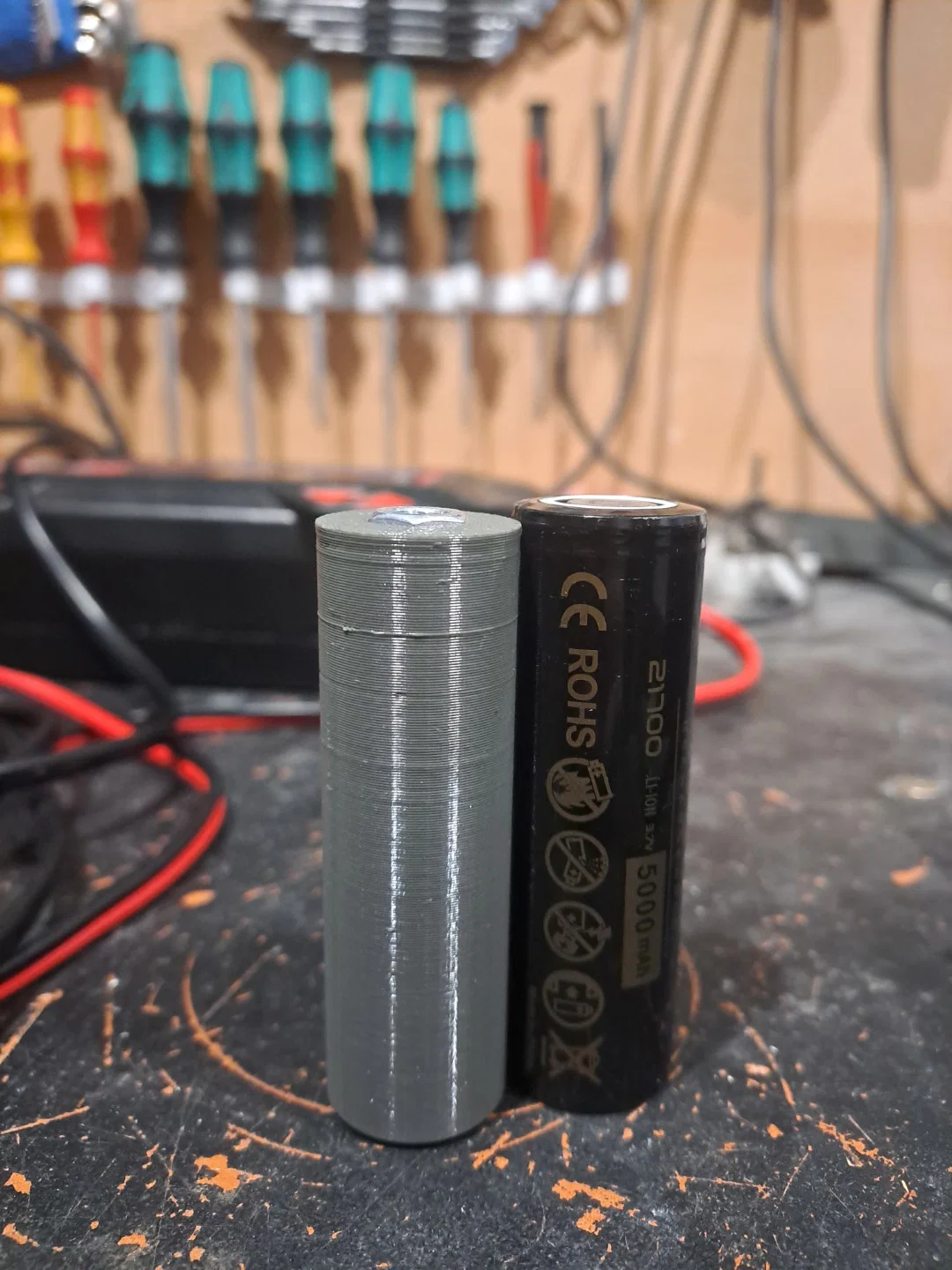

Có hai mẫu: adapter và sleeve. Nếu thiết bị của bạn có lò xo dài hơn (vì chênh lệch giữa hai loại pin là 5mm) thì bạn có thể in sleeve dài 65mm (bằng đúng chiều dài pin 18650). Adapter dài 68mm, nhưng bạn cần thêm đai ốc M6 (M6 nut) để bù khoảng hở 5mm, vậy tổng chiều cao sẽ là 70mm. Bạn sẽ cần ép nó vào bằng mỏ hàn (soldering iron) hoặc làm nóng bằng cách khác. Bạn cũng có thể chấm một ít keo 502 (superglue), nhưng của mình tự nó cũng giữ khá chắc. Mình đã test với vài thiết bị và chạy ổn.

Ngoài ra, bạn có thể cho thêm bolt vào trong đai ốc nếu cần thêm chút chiều cao (pin button top). Bạn sẽ cần cắt bolt đúng kích thước.

Lắp sẽ hơi khít, nhưng nó vừa với tất cả pin 18650 của mình. Nếu cần mình chỉnh lại kích thước thì bạn cứ báo nhé.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
59,3 KB
File lớn nhất
44,4 KB
