Bàn Cờ Vua Modular (Lắp Ghép) – Modular Chess Board

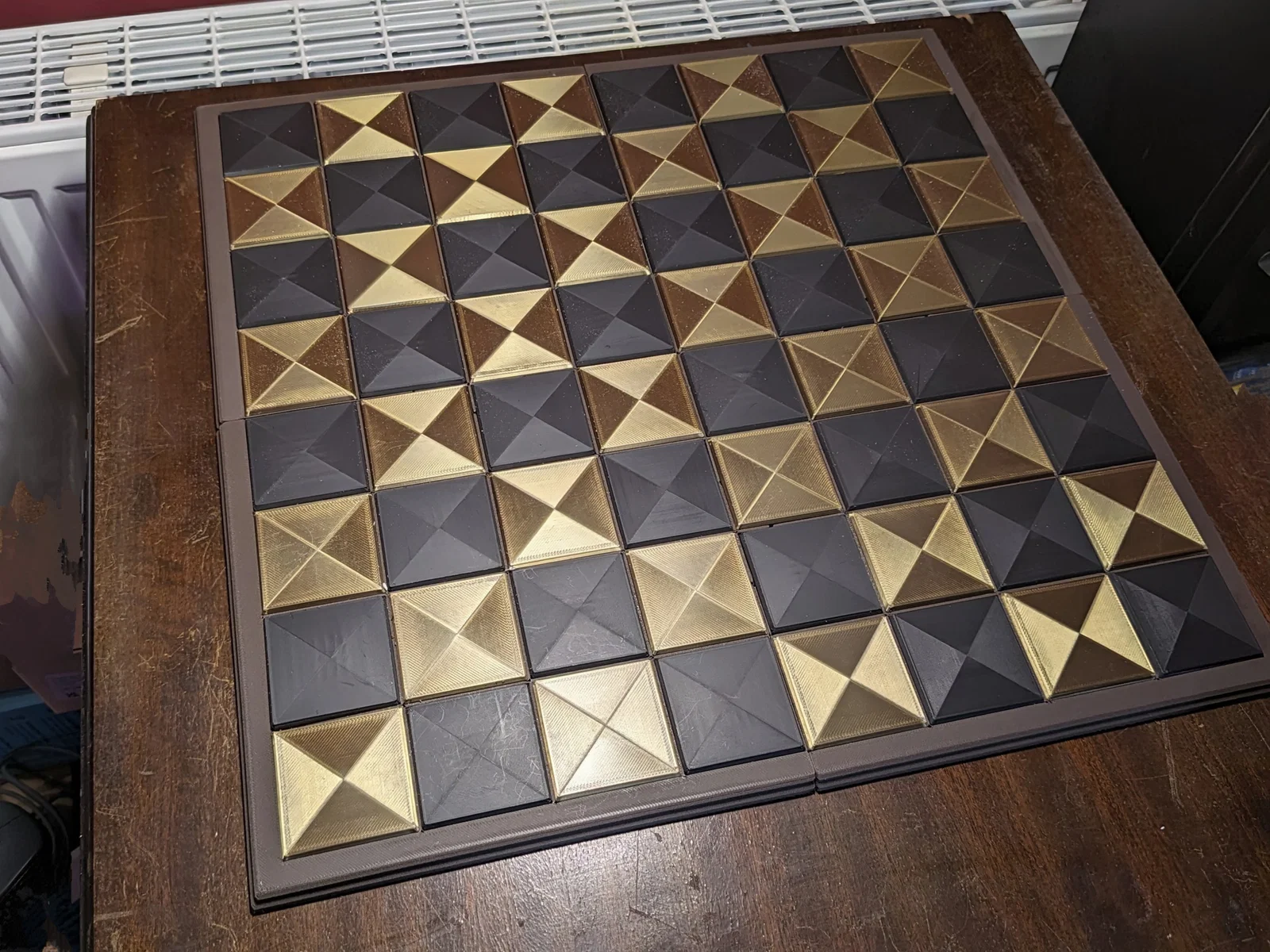

Đây là một bàn cờ kích thước đầy đủ 390mm x 390mm / 15.5" x 15.5" (cờ vua hoặc cờ draughts / checkers) với các ô (tiles) rời có thể tuỳ biến, và tất cả đều lắp ráp được mà không cần keo. Mẫu được thiết kế bằng OnShape CAD và in với Orca Slicer.

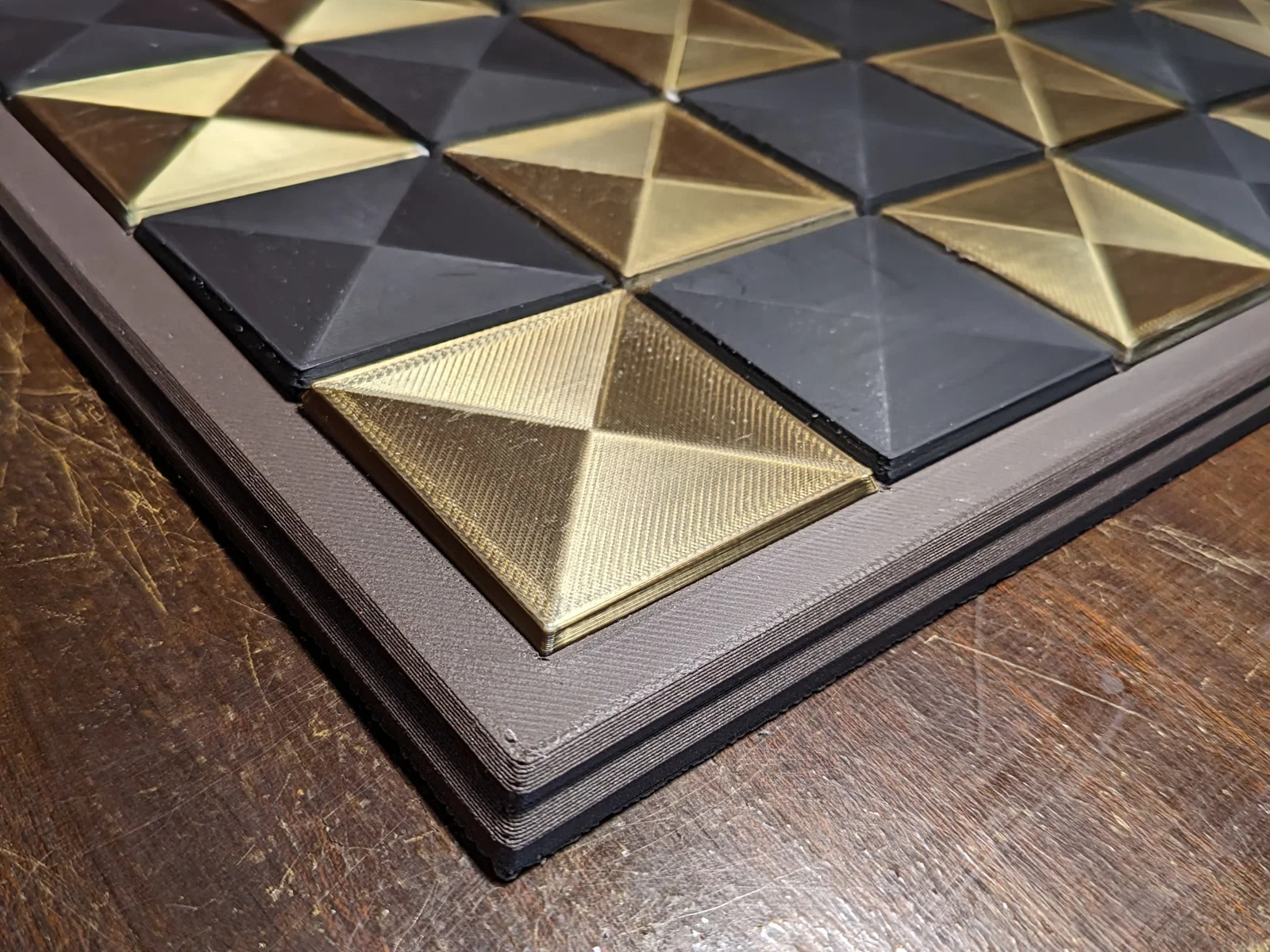

Bàn cờ được chia làm 4 phần (quarters), bấm khớp (snap) với nhau rất chặt, và các ô (tiles) cũng bấm vào đúng vị trí. Bạn sẽ cần ít nhất khay in 220mm x 220mm để in ở 100%.

Vì dung sai (tolerances) khá khít, mình có kèm thêm mẫu Board - Test để bạn kiểm tra xem có cần chỉnh gì không.

Phần bàn cờ, mình dùng Wood PLA nhưng bạn dùng vật liệu nào cũng được — mình đặt 3/3/3 Wall/Top/Bottom, 15% infill, layer height 0.2mm. Phần ô (tiles) mình dùng Matte Black PLA và Silk Antique Gold PLA, dùng top layer kiểu Concentric để tạo hiệu ứng nhìn đẹp hơn. Tương tự, bạn thích dùng gì cũng được — mình dùng 2/4/3 walls/top/bottom và 10% infill ở layer height 0.16mm (4 top layers sẽ giúp bề mặt trên nhìn đẹp hơn).

Trước hết hãy in mẫu Test để xem mọi thứ khít cỡ nào — việc này sẽ tuỳ máy in và loại filament bạn dùng. Nếu các phần của bàn cờ quá chặt, thử dùng X-Y Compensation trên Board để làm mỏng bớt, theo bước -0.05mm. Nếu các ô (tiles) quá chặt, thử làm tương tự trên Tiles. Khi đã ra đúng dung sai thì in full bộ bàn cờ.

In 4 mẫu Board - Quarter và 2 x 32 ô Tiles.

Nếu bạn muốn in nhỏ hơn, hãy dùng lại mẫu Test ở kích thước mới — rất có thể bạn sẽ cần dùng X-Y compensation, vì bạn muốn thu nhỏ bàn cờ và ô, nhưng không muốn các khe hở (gaps) giữa chúng bị thu nhỏ theo.

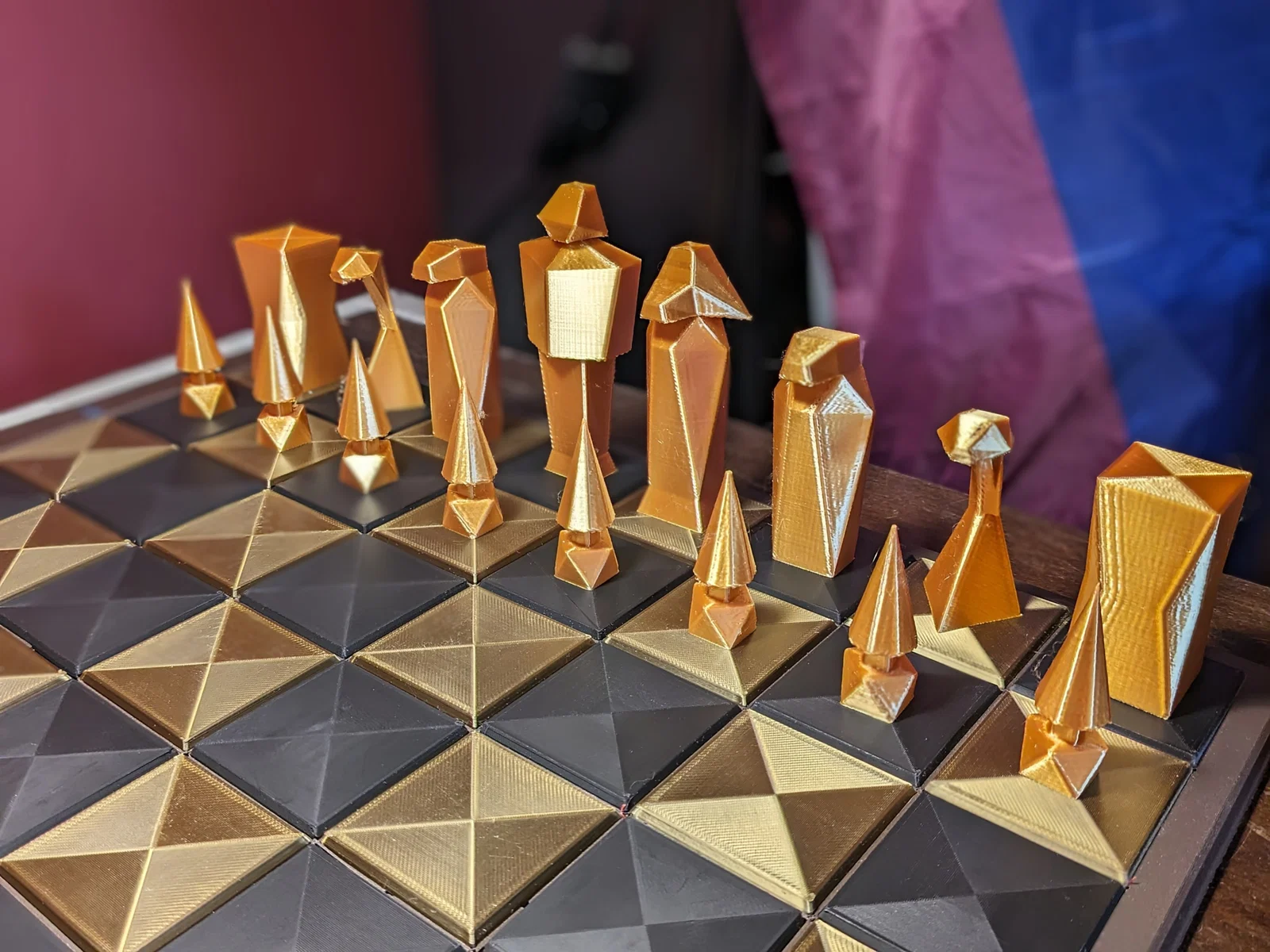

Các quân cờ trong hình có thể tìm ở đây: .

Có gì bạn cho mình biết bạn làm tới đâu nha!

EdinBearDragon
