Dungeon Stencil – Bộ stencil ký hiệu vẽ map hầm ngục D&D

Bộ stencil để vẽ bản đồ hầm ngục Dungeons and Dragons. Mình đang hướng tới phong cách bản đồ xanh kiểu module đời 1 ngày xưa.

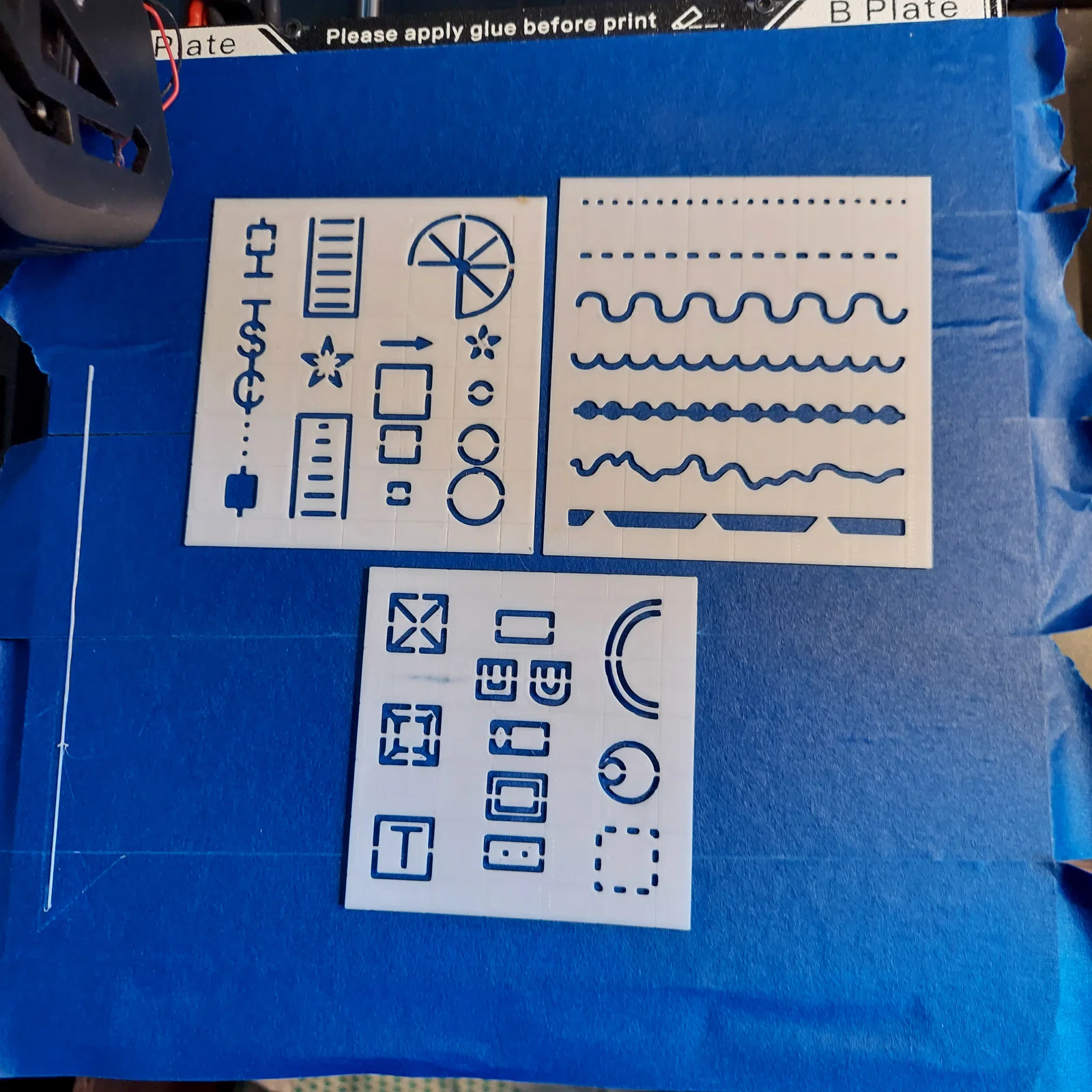

Có tổng cộng sáu file: ba file cho battle map ô 1 inch, và ba file cho bản đồ giấy ô ¼ inch…

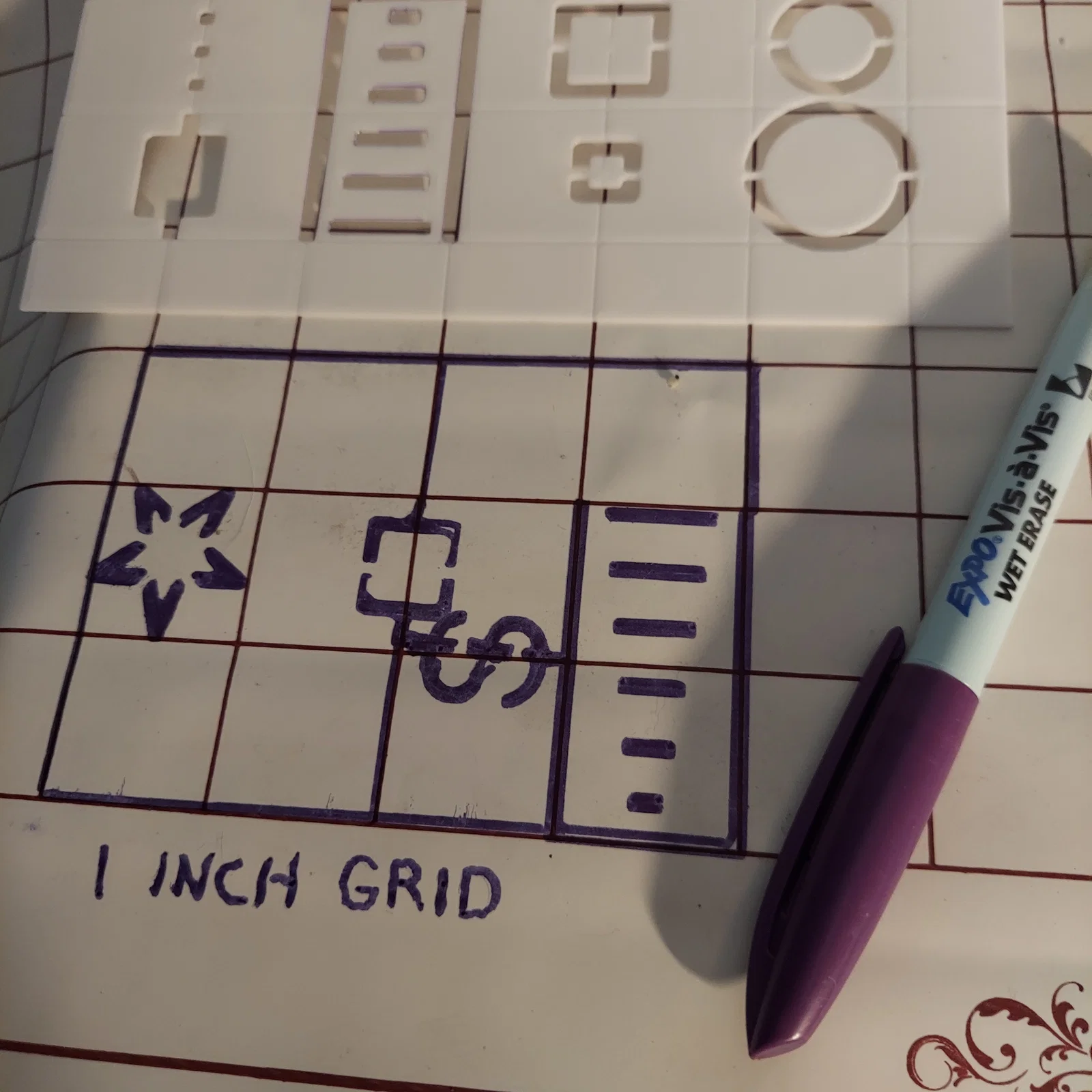

Các file 1INCH dùng cho battlemaps theo tỉ lệ 1 inch = 5 feet. Bạn có thể dùng bút marker; mình dùng loại wet erase trên thảm nhựa. Ở tỉ lệ này, tất cả ký hiệu đều dùng rất ổn.

Các file QTR dùng cho tỉ lệ ¼ inch = 5 feet trên giấy kẻ ô. Dùng bút bi hoặc bút chì. Bộ này có nét dày gấp đôi bộ còn lại để phù hợp với tỉ lệ nhỏ hơn và đầu bút nhỏ hơn. Ở tỉ lệ này thì coi như bài test cho máy in filament của bạn để in được chi tiết nhỏ; máy in resin có thể sẽ hữu ích. Mình thấy các pattern tường hoạt động rất tốt, cũng như bệ (dais), cầu thang, cửa, ngôi sao lớn và bẫy. Tuy nhiên, ghế, hố (pits) và cầu thang xoắn thì khó dùng.

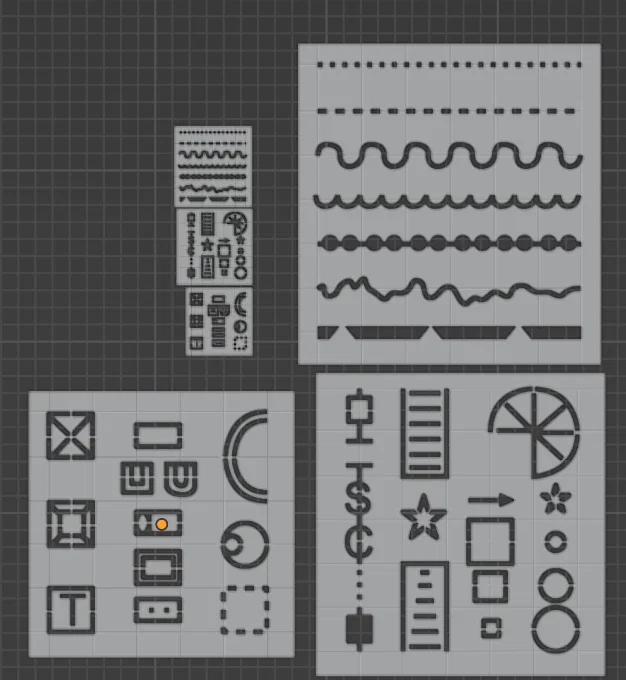

Tất cả template được vẽ trên máy tính riêng cho dự án này, sau đó lithograph rồi đưa vào Blender để cắt gọn và chỉnh tỉ lệ trước khi export ra file STL.

Có ba template vì ở tỉ lệ 1INCH thì chúng khá to (nhưng vẫn vừa với build plate 8 inch).

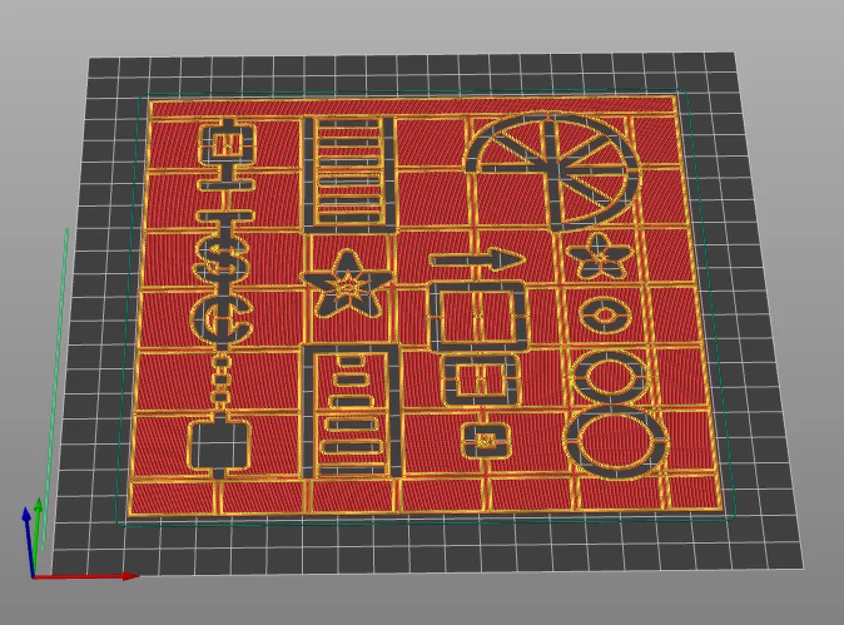

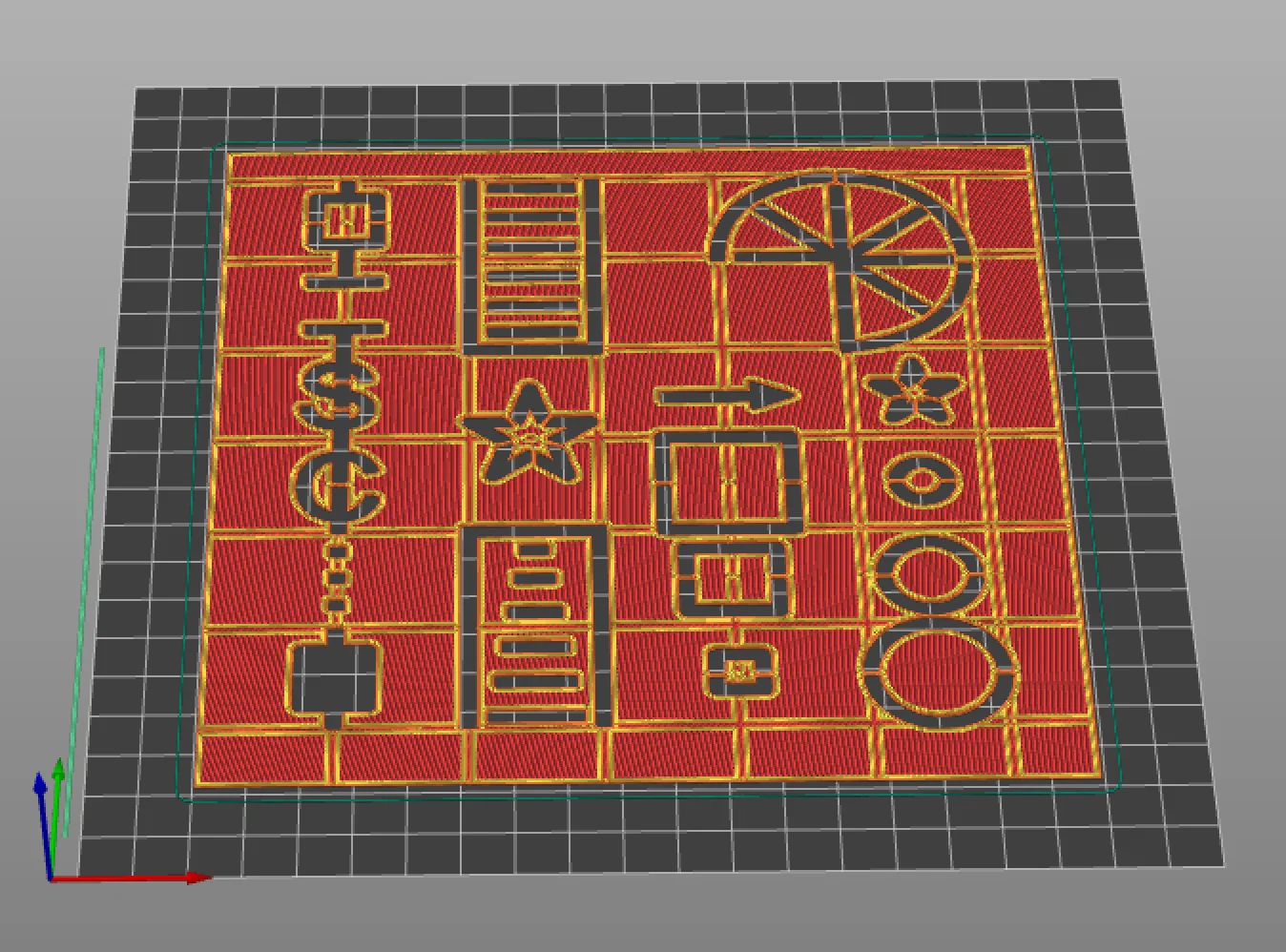

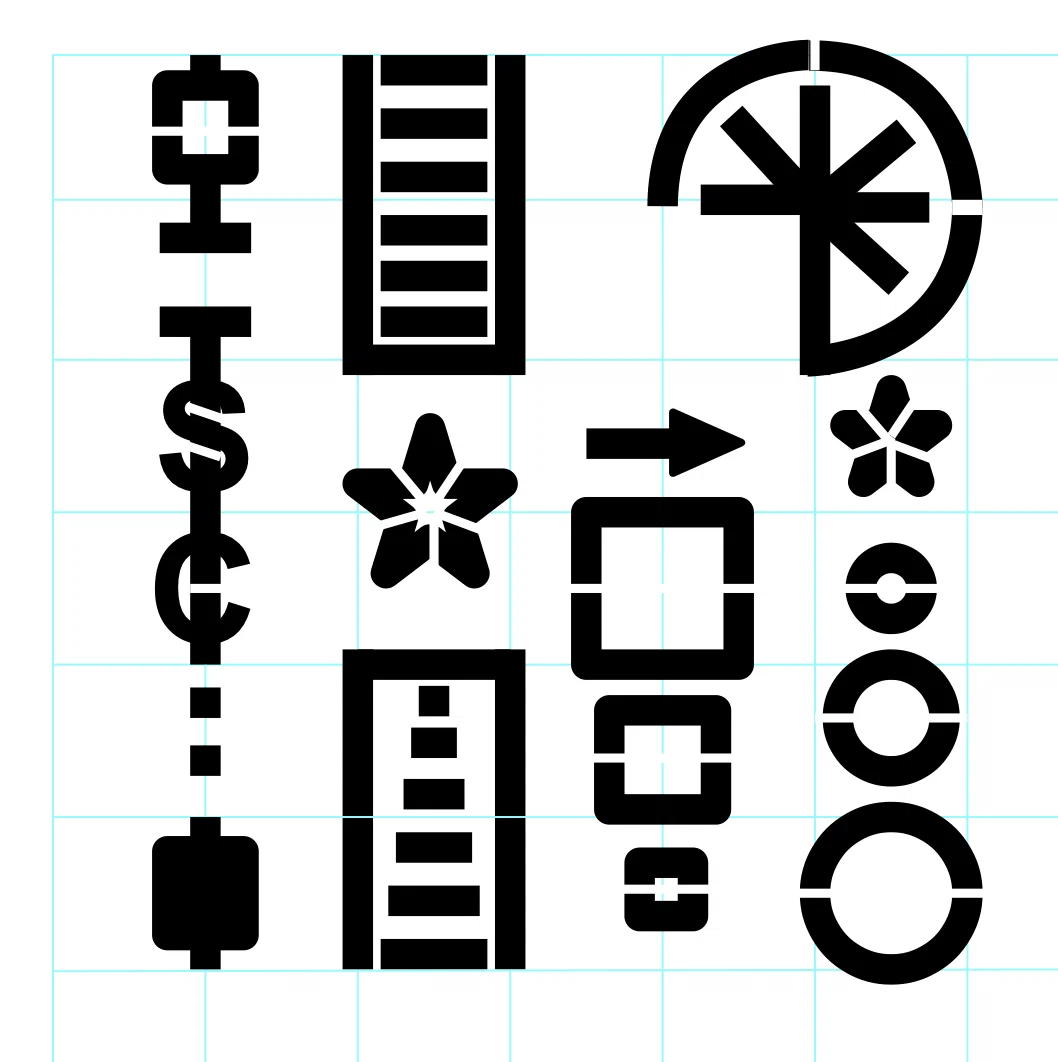

Template A có các loại cửa (thường, mở, bí mật, ngụy trang, có song chắn, và khóa), cầu thang lên và xuống, cầu thang xoắn, mũi tên, hai cỡ ngôi sao, và mỗi loại 3 cỡ cho hình tròn và hình vuông.

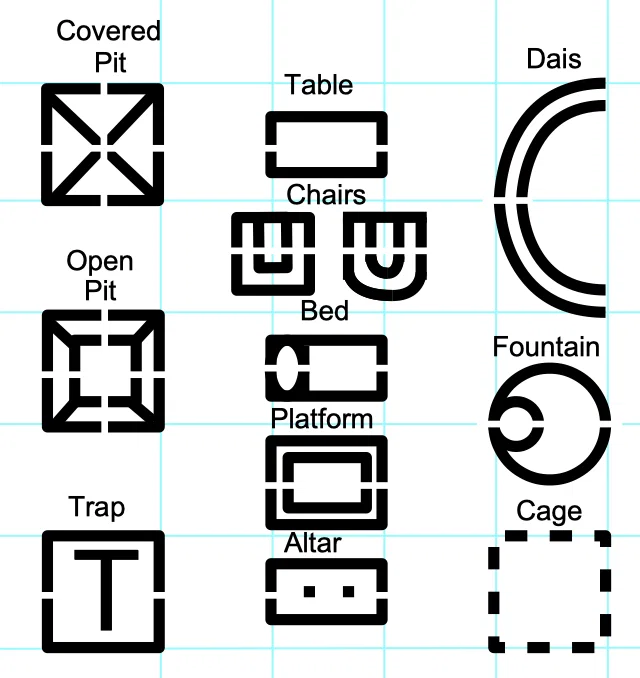

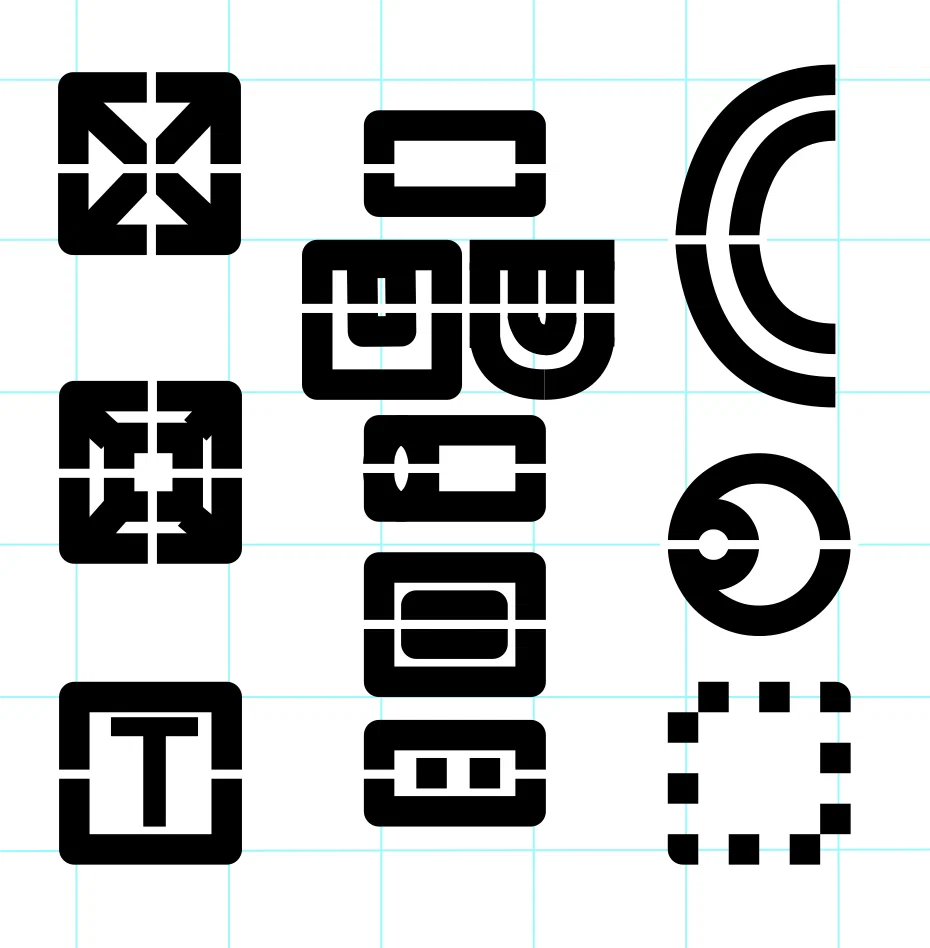

Template B có hố (cả loại có che và hố mở), một cái bẫy, bàn và hai kiểu ghế, một cái giường, hai kiểu bàn thờ, một bệ (dais), một đài phun nước, và một cái lồng.

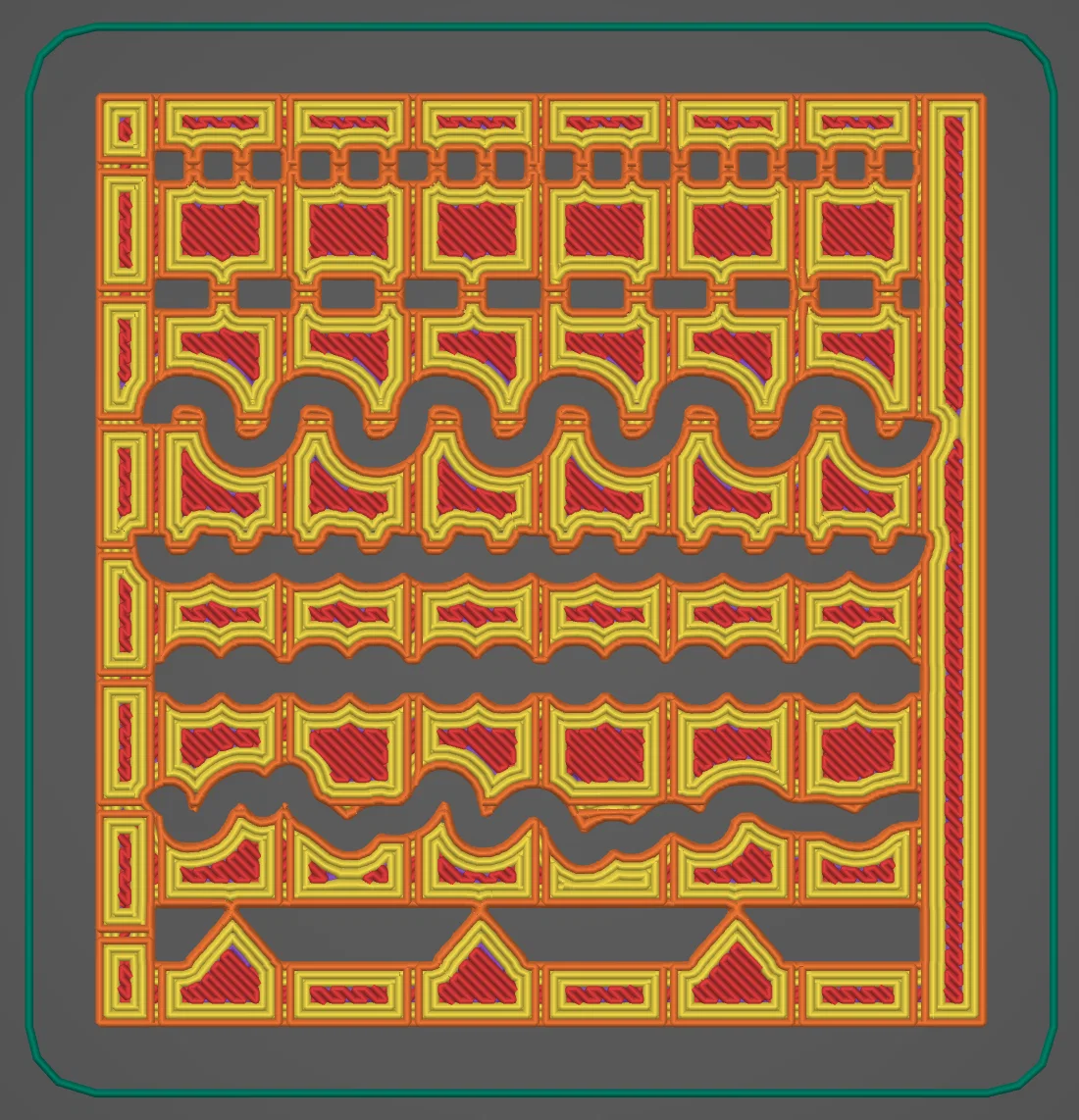

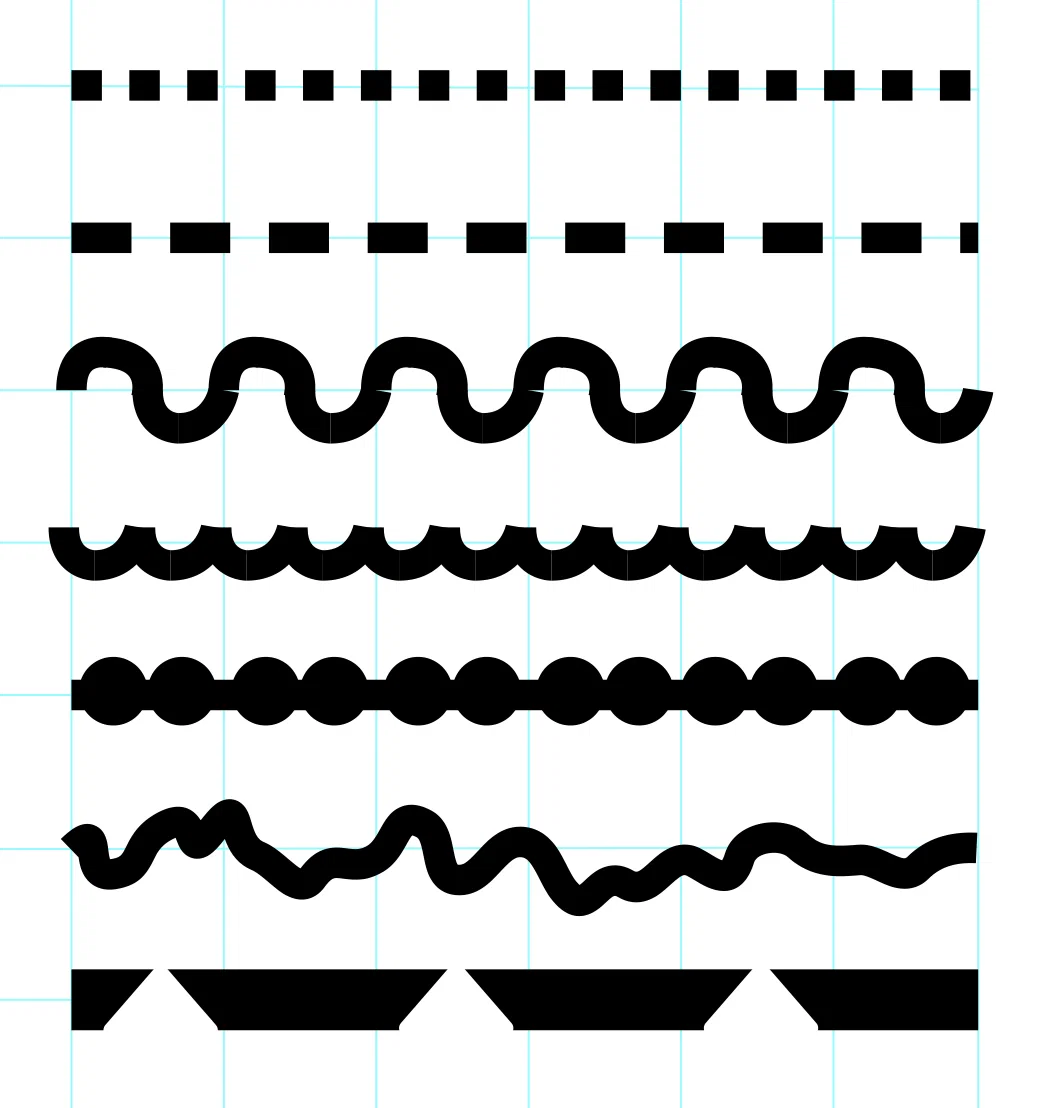

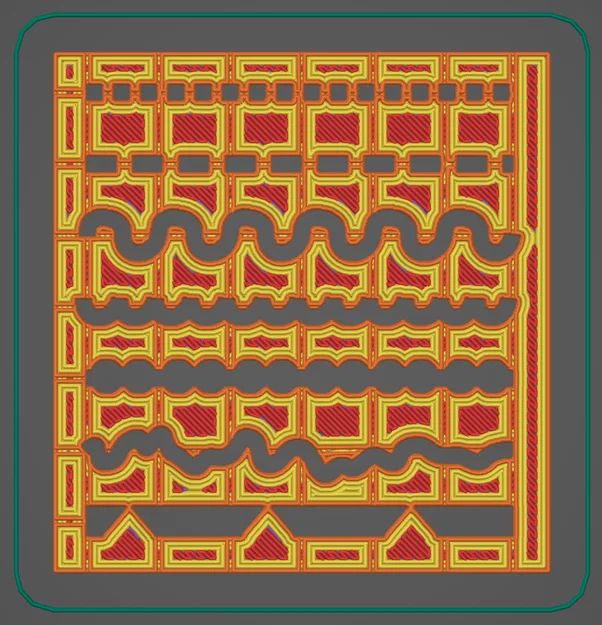

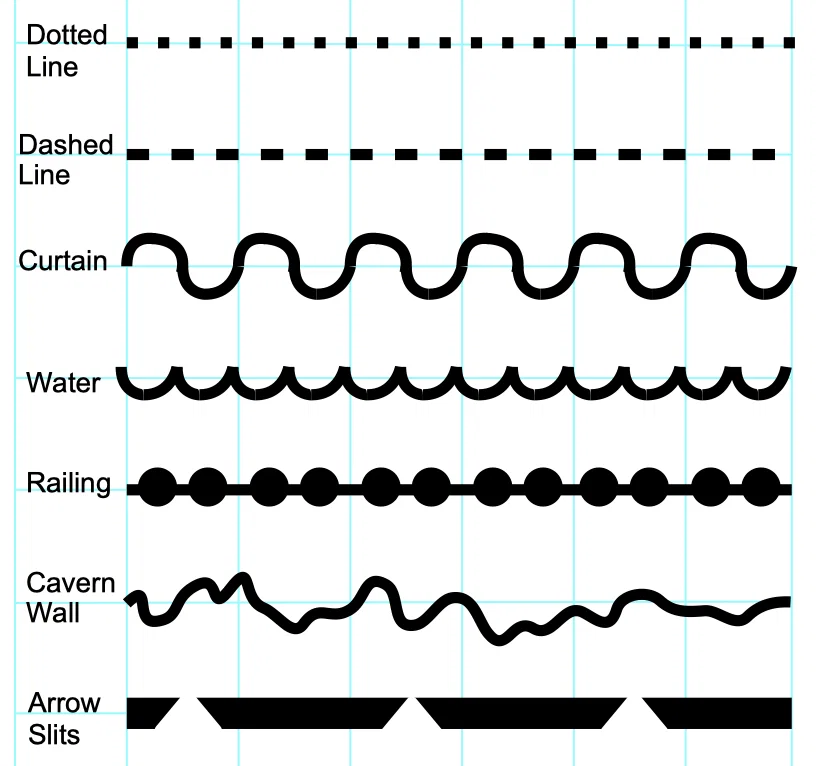

Template C có các pattern tuyến tính: chấm, gạch, rèm lượn sóng, sóng nước, lan can, tường gồ ghề, và khe bắn tên. Các đường thẳng có thể kẻ bằng cạnh của bất kỳ template nào.

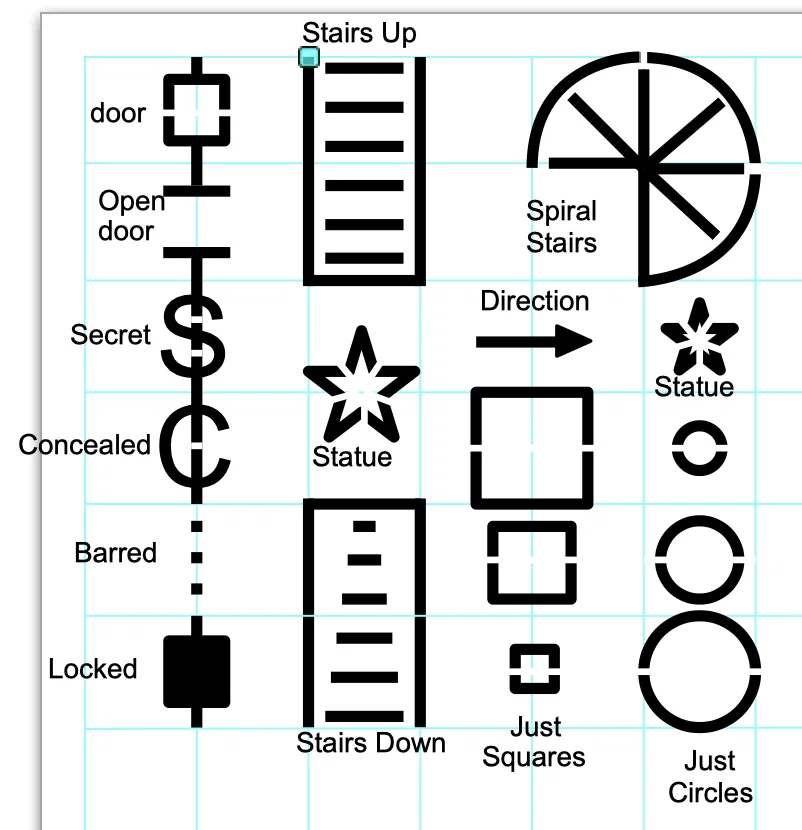

Tên của từng ký hiệu có nằm trên các hình minh họa đi kèm, nhưng không có trên chính stencil vì sẽ quá khó đọc. Nhiều ký hiệu có thể mang nhiều ý nghĩa khác nhau, nên bản đồ module xanh kiểu cũ thường có một bảng chú giải (key) trên mỗi trang để nói rõ ký hiệu có nghĩa gì — gọn gàng, tiện ghê.

Tất cả template đều có một lớp lưới mờ (grid) khớp với tỉ lệ dự định để canh thẳng hàng khi đặt/vẽ các vật thể.

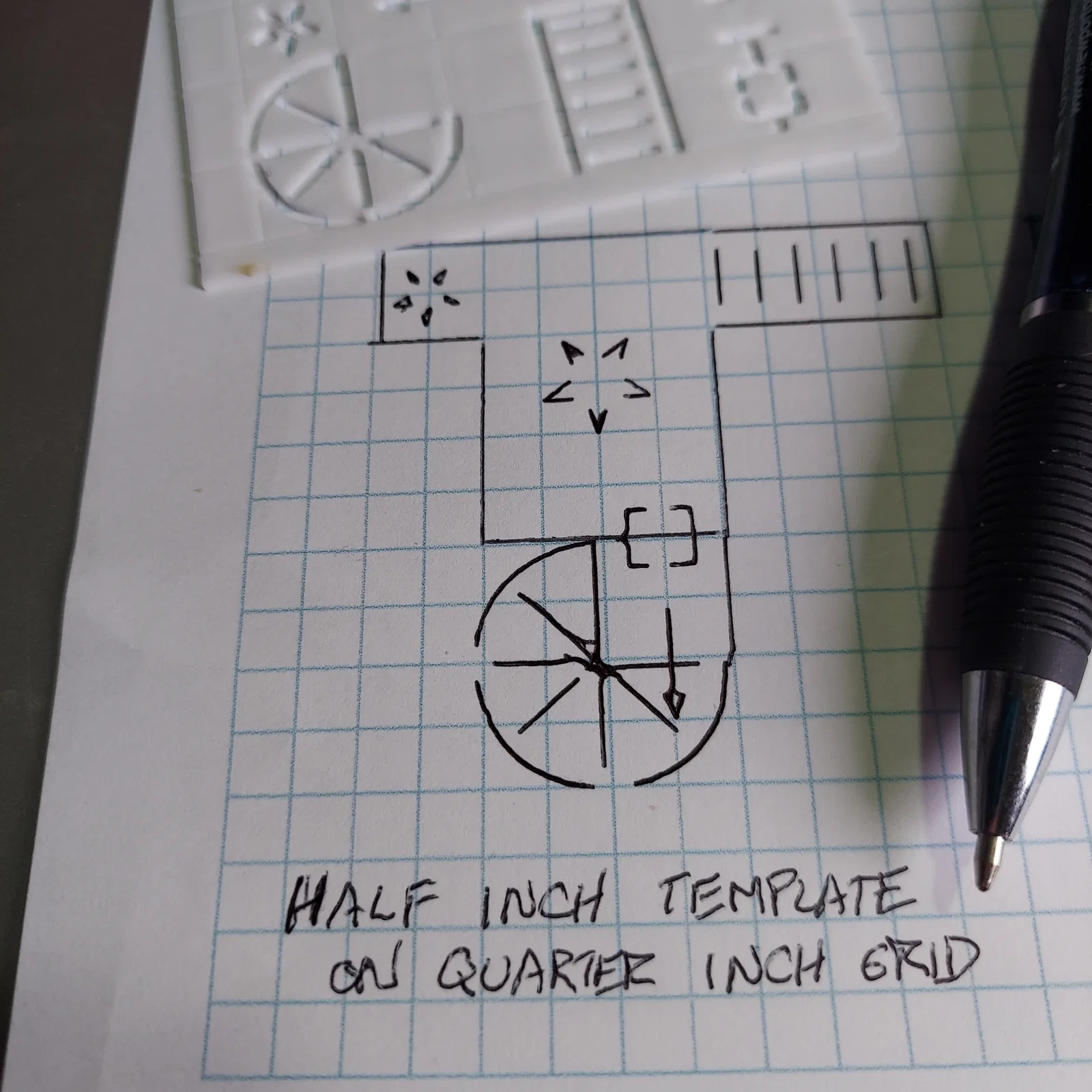

Bạn có thể làm battlemap tỉ lệ 1 inch = 10 feet bằng cách phóng to model Quarter inch lên 200%. Hoặc bạn có thể làm bản đồ giấy tỉ lệ ½ inch = 5 feet bằng cách thu nhỏ bản 1 inch xuống 50%. Dù cách nào thì chỉ chỉnh X và Y, không chỉnh Z. Khác nhau chỗ nào? Độ dày nét. Ở các cỡ này thì vẽ rất ổn.

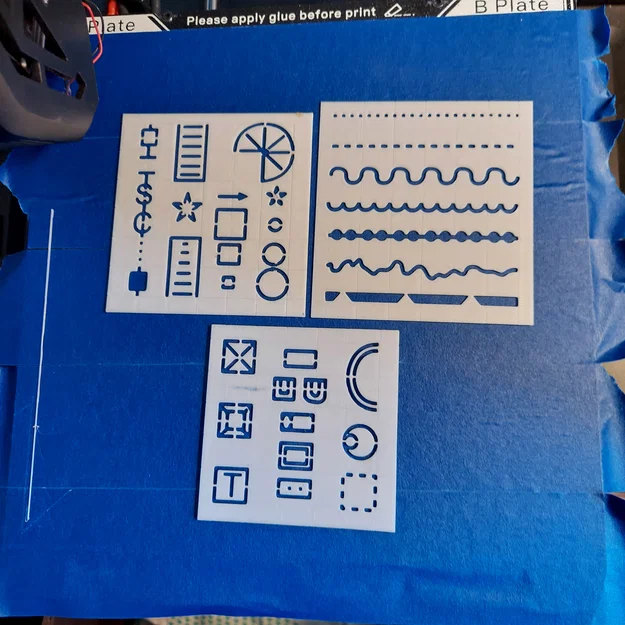

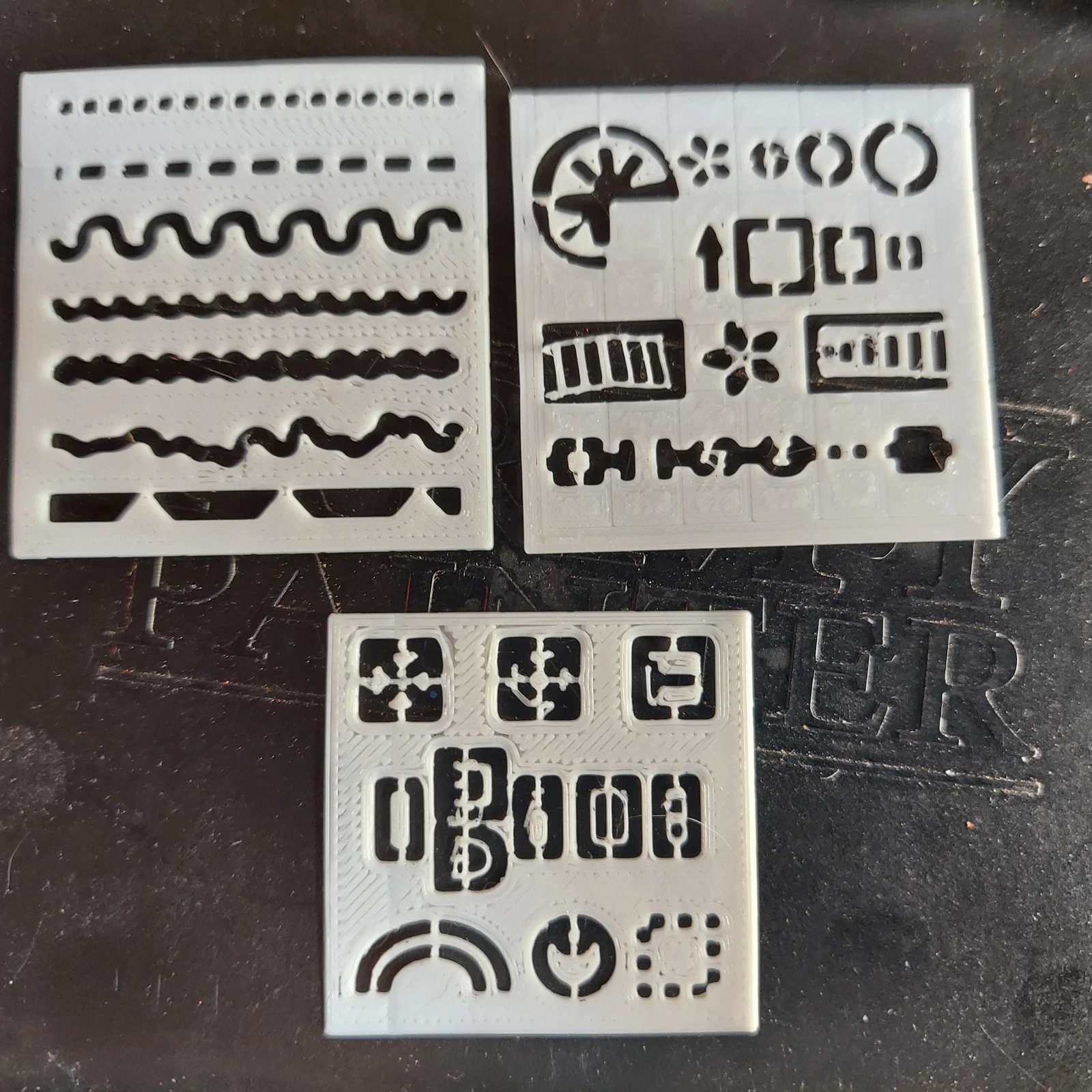

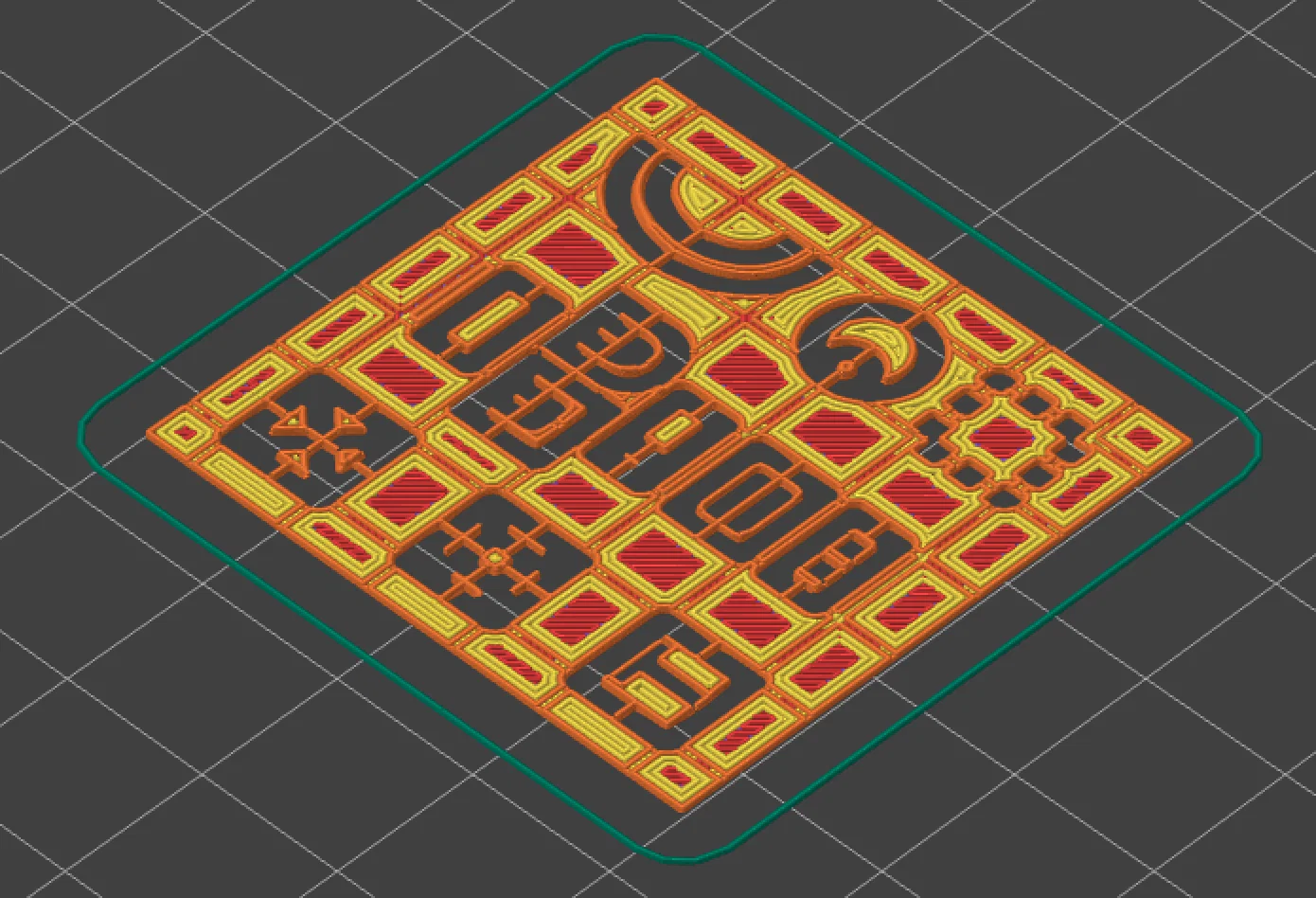

Mình in tất cả bằng PLA trắng hoặc PLA+ trong suốt. Layer 0.20, nozzle 0.4. Infill và supports chắc không quan trọng. Nếu template của bạn bị cong vênh, để build plate nguội rồi hãy gỡ bản in. Nếu vẫn bị cong, thêm vài lớp độ dày trong slicer.
