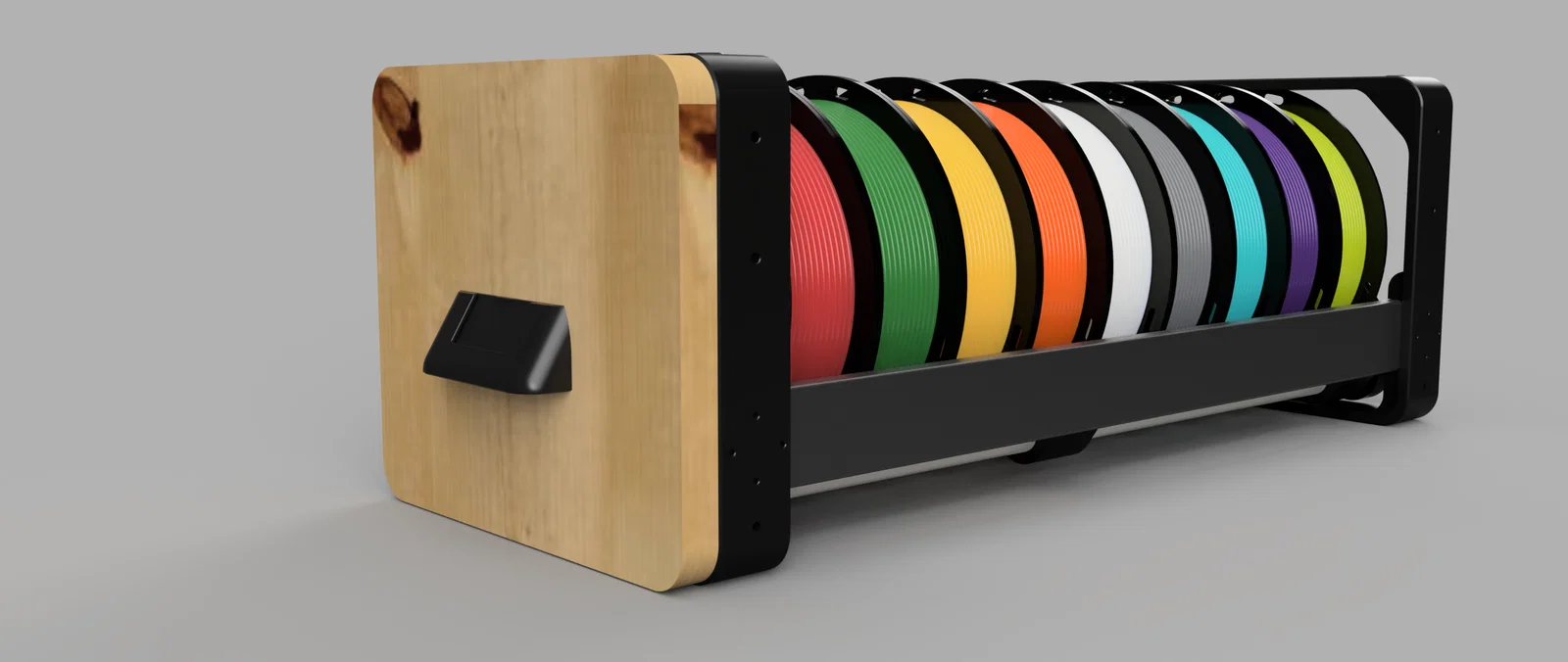

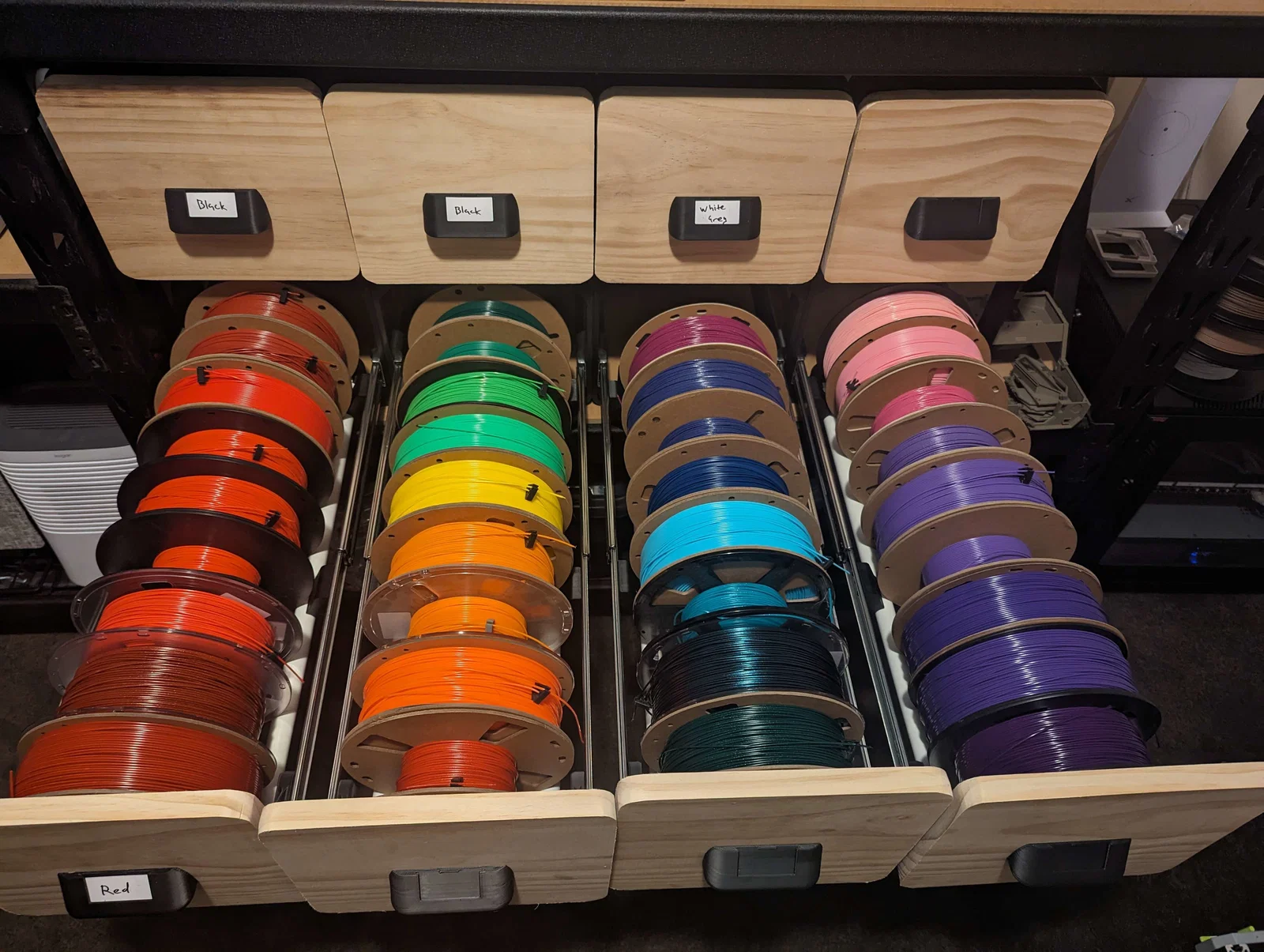

Hệ ngăn kéo filament modular Bunnings (Bunnings Modular Filament Drawer System)

Đây là bản remix từ Modular Filament Drawer System của RobertCowanDIY để dùng các món hardware mua được ở cửa hàng Bunnings.
File CAD đã được dọn lại cho gọn để bạn tự chỉnh sửa dễ hơn.

In với 2 walls, 5 lớp top & bottom, và 20% gyroid infill.

Danh sách linh kiện (Parts List):
Holman 15mm PVC
Goliath Soft Close Drawer Slides (hoặc loại standard để tiết kiệm vài $)
6g x 16mm Wood Screws (để nối các module, faceplates, các thanh đỡ ở giữa. Cần 20 con cho mỗi module, và thêm nếu muốn bắt nối nhiều module lại với nhau)
6g x 10mm Wood Screw (để bắt drawer slides, có sẵn kèm theo drawer slides)
Taskmaster 12.7 x 1.5mm Door Buffer (chỉ dùng cho cụm dưới cùng làm chân đế, tuỳ chọn)
235 x 19mm DAR Pine (dùng làm mặt trước, tuỳ chọn)
6g x 30mm Wood Screws (dùng để gắn tay nắm khi dùng gỗ dày 19mm)

Tuỳ chọn Heat Insert:
Dùng phần này nếu bộ slides của bạn không đi kèm mấy con vít gỗ ngắn.

M3x10mm BHSC
M3x5x4 Heat inserts
M3 washers, ưu tiên loại OD 9mm (tìm “M3 mudguard washer”) - dùng khi lắp M3 vô các lỗ lớn hơn.

Edit 2:
Đã thêm một faceplate không có lỗ để gắn cover, và một tay nắm phía trước “đầm” hơn, dùng đúng loại vít đi kèm theo slides.

Edit 1:
Mình đã up thêm các frame nhận vít M4 hoặc M5 vì mấy con vít đi kèm theo rails dài quá so với frame; kích thước lý tưởng là 8mm.
