Miếng nối khay Dehydrator cho Commercial Chef CCD100W6 (Westinghouse WFD100W)

Update 2021-02-24: Nếu bạn đang cần chiều cao 88mm, xem remix của Sharkoctopus tại https://www.thingiverse.com/thing:4754084 — bản đó khóa các miếng lại với nhau suốt toàn bộ chiều cao. _Update 2020-09-23: francisesmodewhite phát hiện nó_KHÔNG vừa đúng cách* với Rosewill RHFD-15001. Vui lòng xem phần bình luận để biết thêm chi tiết.* Update 2019-05-04: Cảm ơn IsmaelPR1 đã xác nhận “Commercial Chef CCD100W6” thực ra giống hệt mẫu từng được bán dưới tên “Westinghouse WFD100W” lúc mình mua.

Nhiều bình luận trên trang của một nhà bán lẻ online lớn nói đây là một máy sấy thực phẩm (food dehydrator) khá ổn để sấy filament, nhưng đa số cũng chỉ ra là phải cắt/bẻ các khay (racks) ra, khiến không còn dùng đúng mục đích sấy đồ ăn được nữa, mà Westinghouse thì có vẻ cũng không bán khay thay thế.

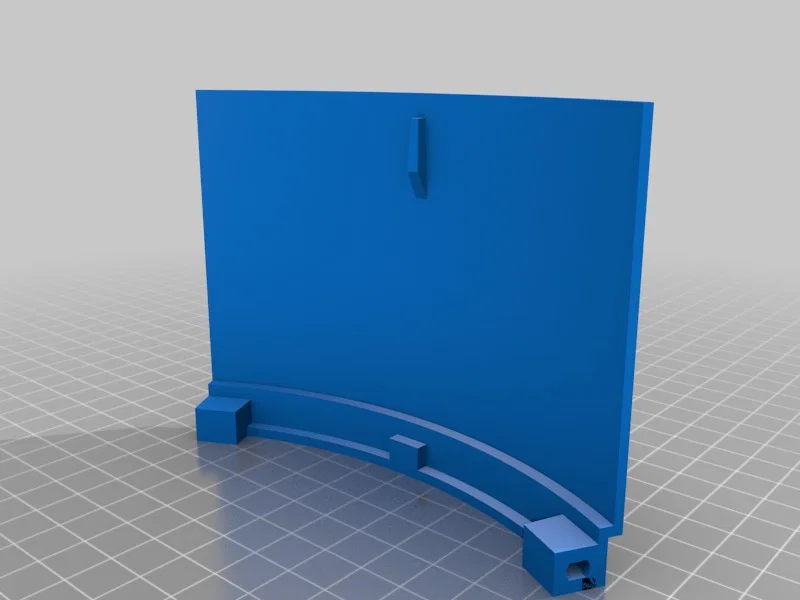

Các miếng extension này lắp vào giữa các khay sẵn có để tăng khoảng cách giữa khay, đủ chỗ đặt một cuộn filament (filament spool) ở giữa. LƯU Ý: cái này CHỈ dành cho model WFD100W... nếu bạn có model “101”, hãy xem remix của @mgg4!

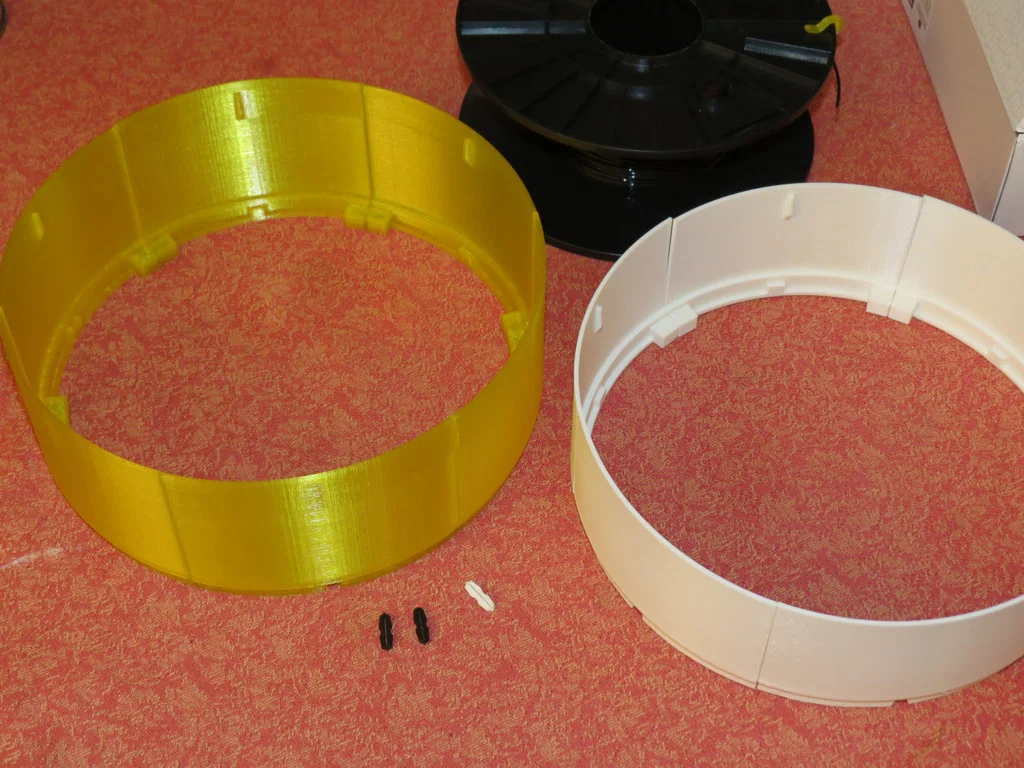

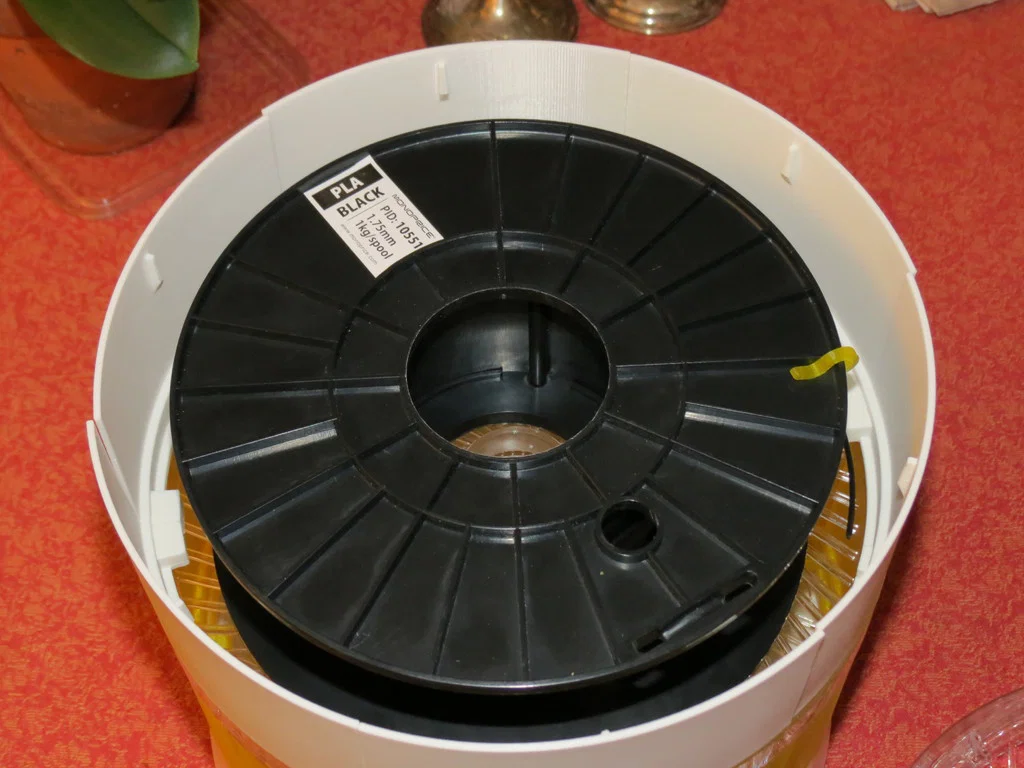

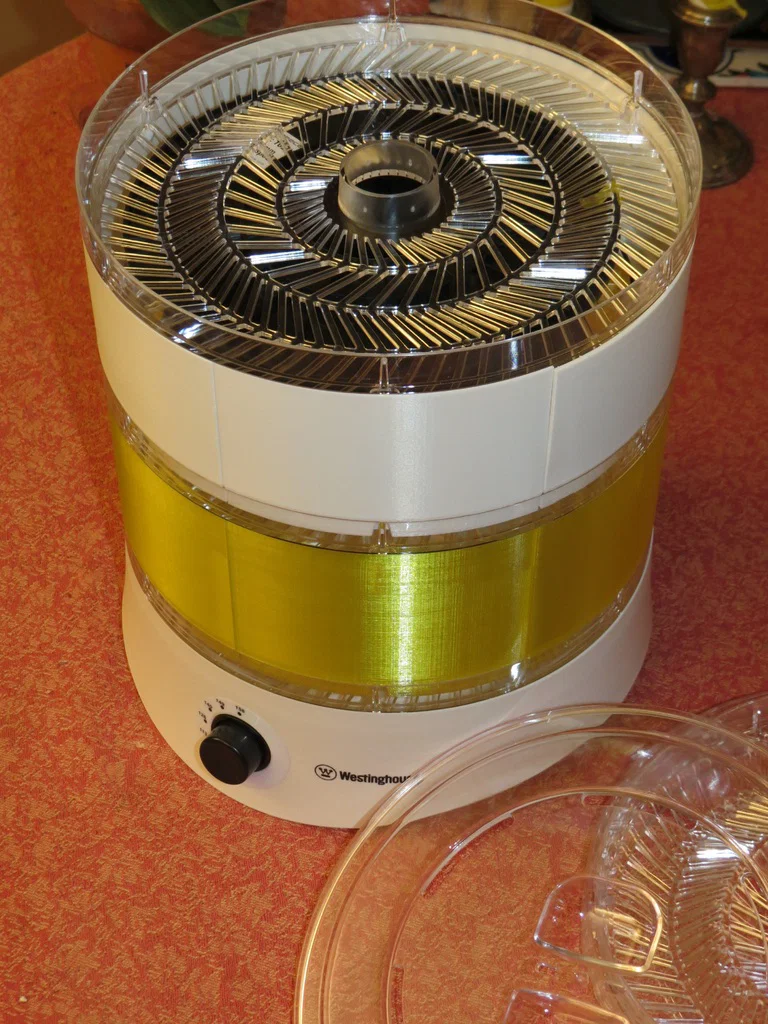

Bộ extension cao 73mm — cộng thêm chiều cao của chính cái khay bạn đặt nó lên — cho phép cuộn lớn nhất mình có (Taulman Bridge... rộng hơn 80mm chút) vẫn vừa, và vẫn gắn được filament clip ở bên hông. Nếu bạn chỉ in một bộ thôi, thì bộ này chắc là hữu dụng nhất. Bộ này là màu trắng trong hình.

Nếu bạn có máy in khổ lớn và không cần chia nhỏ nhiều miếng như vậy, xem các bản remix của @alanerickson (2–3 phần) và @andreq (1 phần).

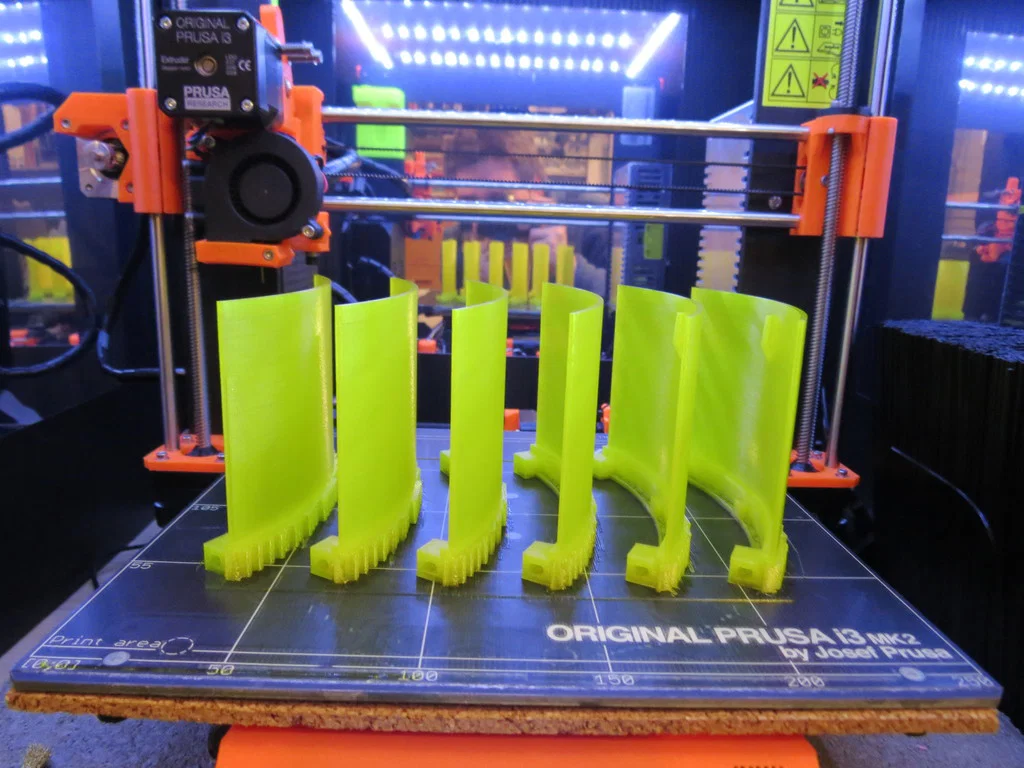

Mình đã in bộ extension 88mm (màu vàng trong hình) trước khi để ý là mình sẽ có thêm khoảng trống theo chiều dọc nhờ cái khay/tray mà mình đặt các extension lên.

Bản 28mm chỉ để thử độ vừa (test fit); mình chưa bao giờ in đủ một bộ hoàn chỉnh. Mình nghĩ nó sẽ chứa được các cuộn dày khoảng 35mm, cỡ 1-3/8" — mà mình chưa thấy cuộn nào mỏng tới vậy. Mình đưa vào chỉ vì đã có sẵn file. Biết đâu hữu ích nếu bạn in bản 73mm rồi lại thấy vẫn cần thêm nhỉnh hơn chút nữa?

N.B., mình thấy các clip “version 2” không thật sự đủ chắc. Nói thiệt là mình vẫn hay dùng bộ mình dán băng keo lại nhiều nhất.

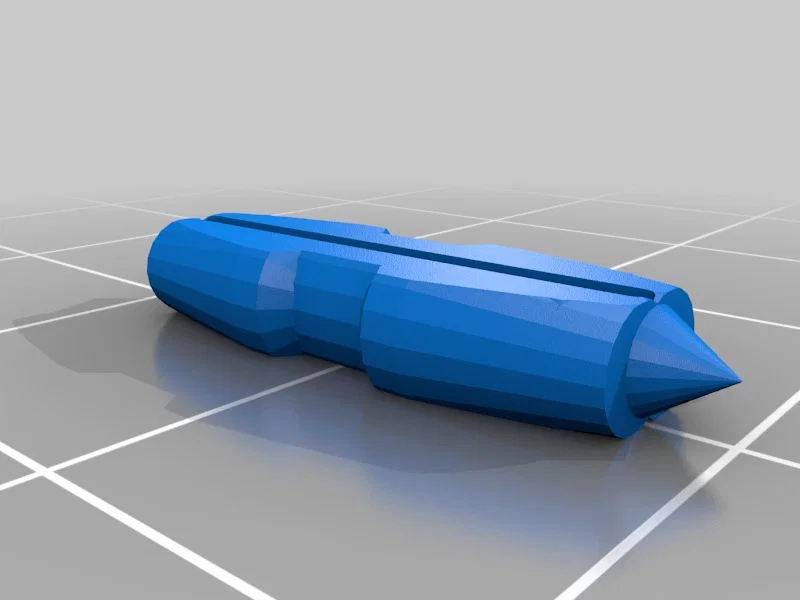

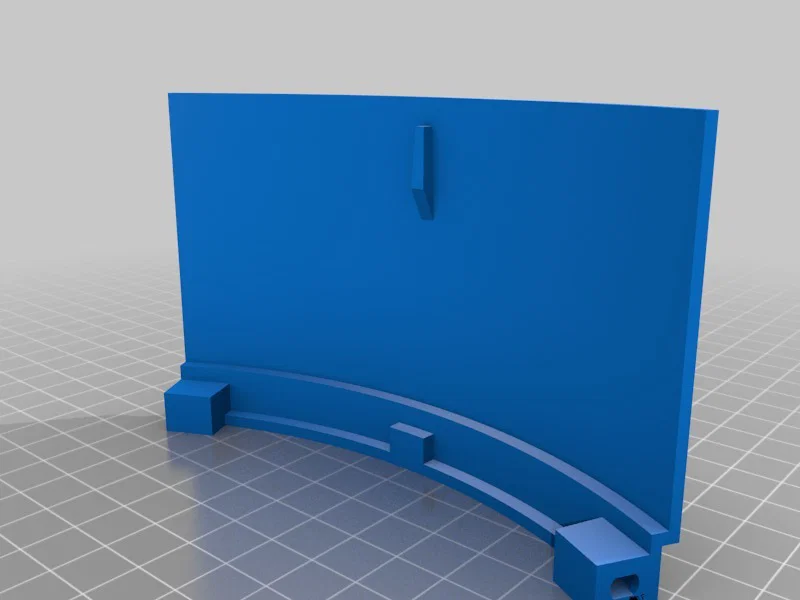

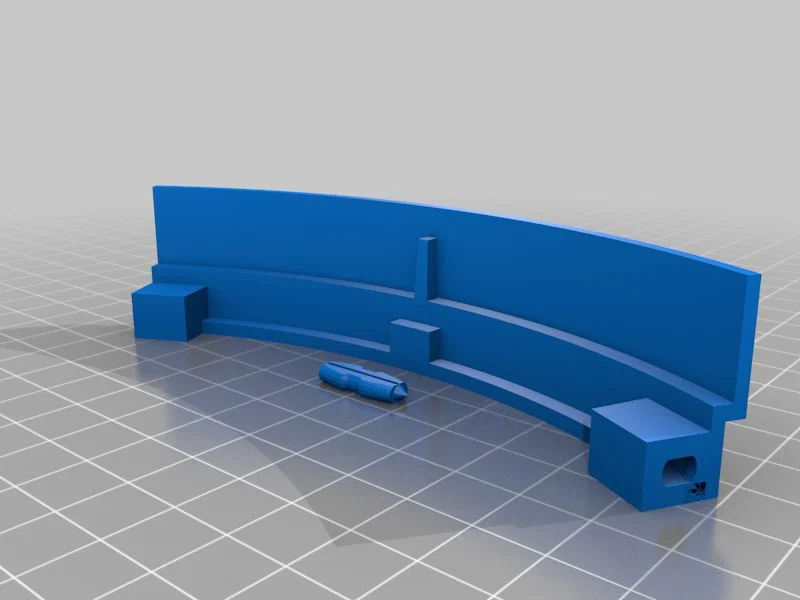

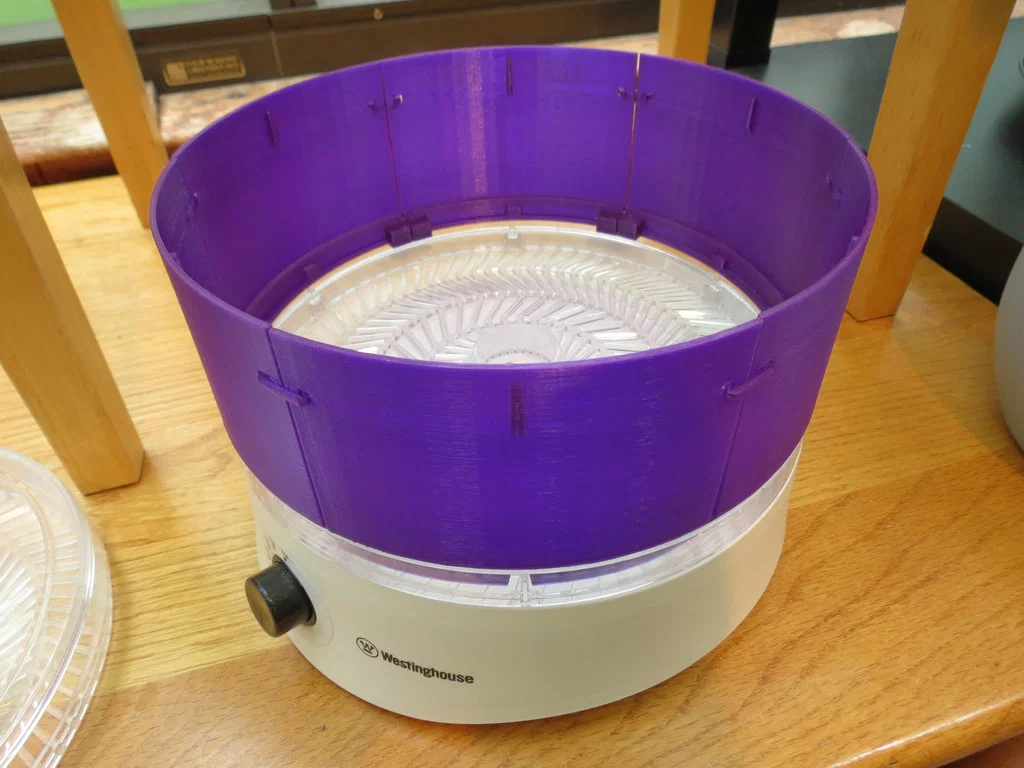

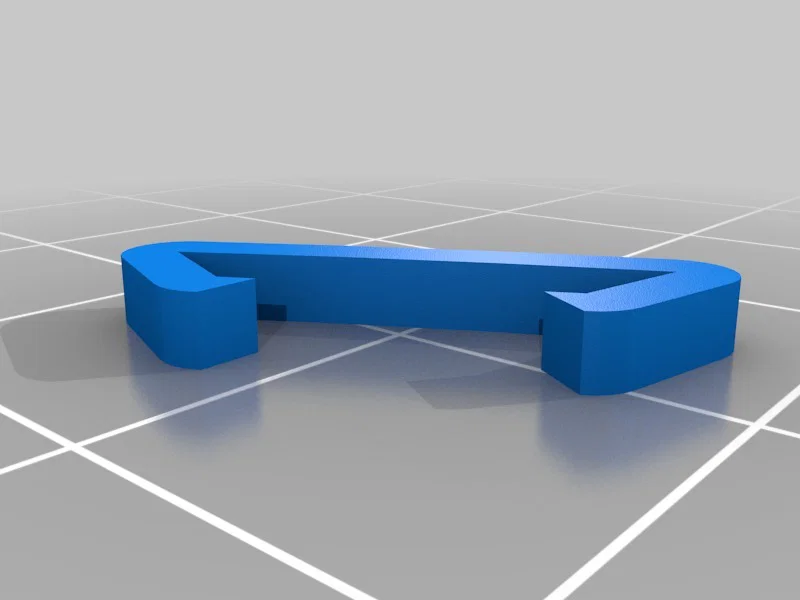

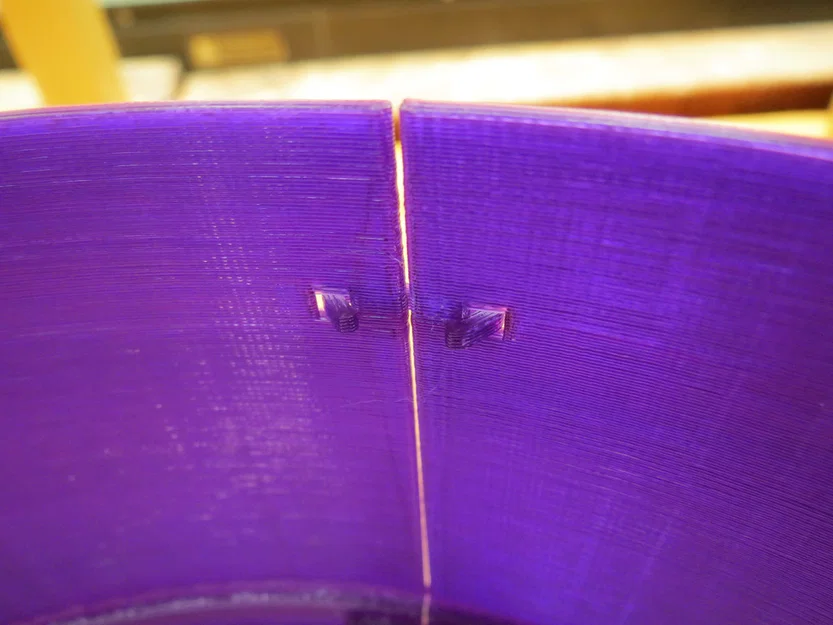

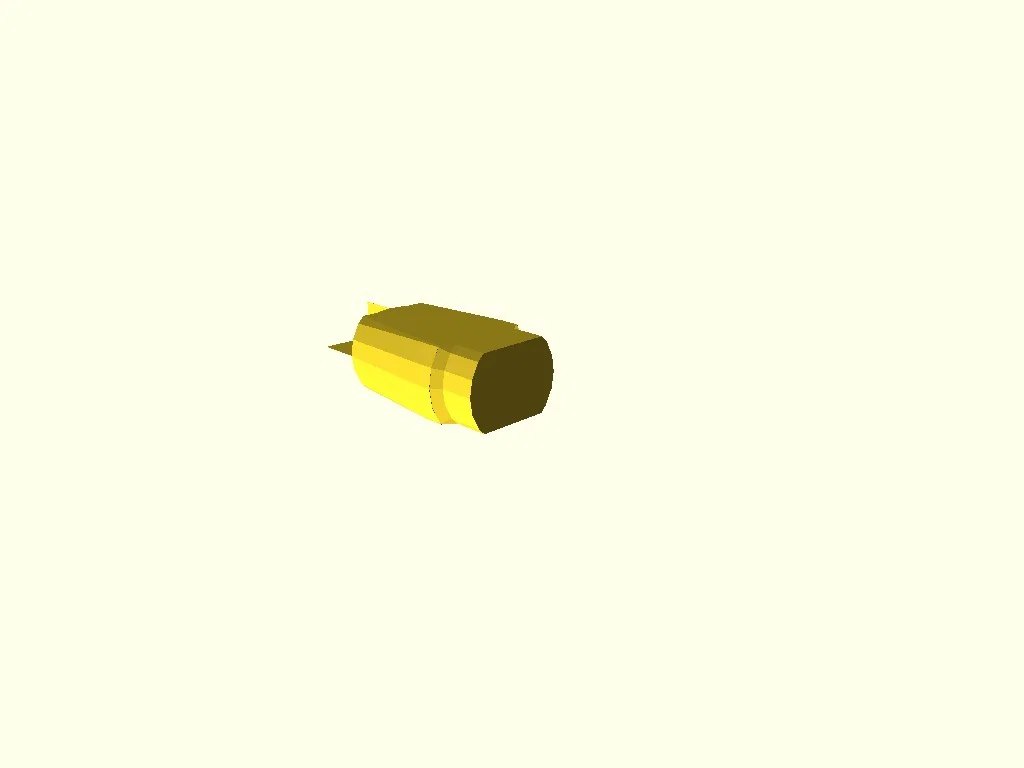

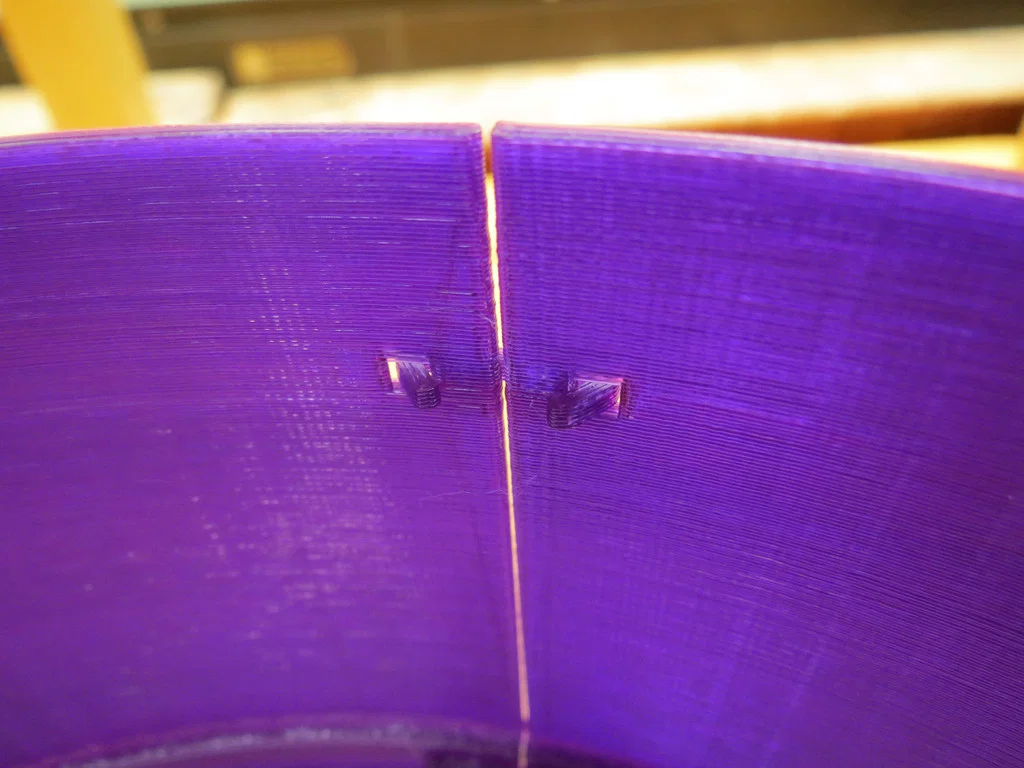

Version 2? (2019-06-25): Một điểm mình không hài lòng là phần đầu trên bị lỏng và lắc (flop và wobble), nhất là khi/đến lúc các snap pins bắt đầu hơi lỏng ra theo thời gian. File v2segment88mm.stl có vài lỗ vuông gần mỗi mép ngoài ở gần phía trên, và v2clip.stl dùng để giữ chúng lại với nhau. Các ảnh dùng filament màu tím là phiên bản này. Không chắc nó hữu ích tới đâu, nhưng làm mình thấy “đã” hơn :-) Cần chiều cao khác hoặc cần file FreeCAD (hơi bừa bộn) thì cứ báo mình.

Edit 2018-10-22: Vợ mình “trưng dụng” cái dehydrator mấy ngày nay để sấy nấm “hen-of-the-woods” mọc hoang quanh chỗ mình. Mấy miếng này cao quá so với khay thường, nên bả đang dùng các extension này. Bản 28mm mà mình chưa in lúc đó lại đúng là hợp lý nhất.
