Focus Mask Thiên Văn Tùy Biến (OpenSCAD) – Bahtinov/Tribahtinov/Hartmann/Carey

Trình tạo focus mask dạng tùy biến bằng OpenSCAD (miễn phí & mã nguồn mở: https://openscad.org/ ).

Có thể tạo mask cho nhiều loại kính thiên văn và ống kính máy ảnh (dùng như filter) thông qua OpenSCAD customizer (https://en.wikibooks.org/wiki/OpenSCAD_User_Manual/Customizer#Activation_of_Customizer_panel ). Các thiết lập quan trọng gồm:

• đường kính trong (inner diameter)
• tiêu cự (focal length)
• kiểu che khuất trung tâm (type of central obstruction)
• chiều cao (height)
• loại mask (type of mask)

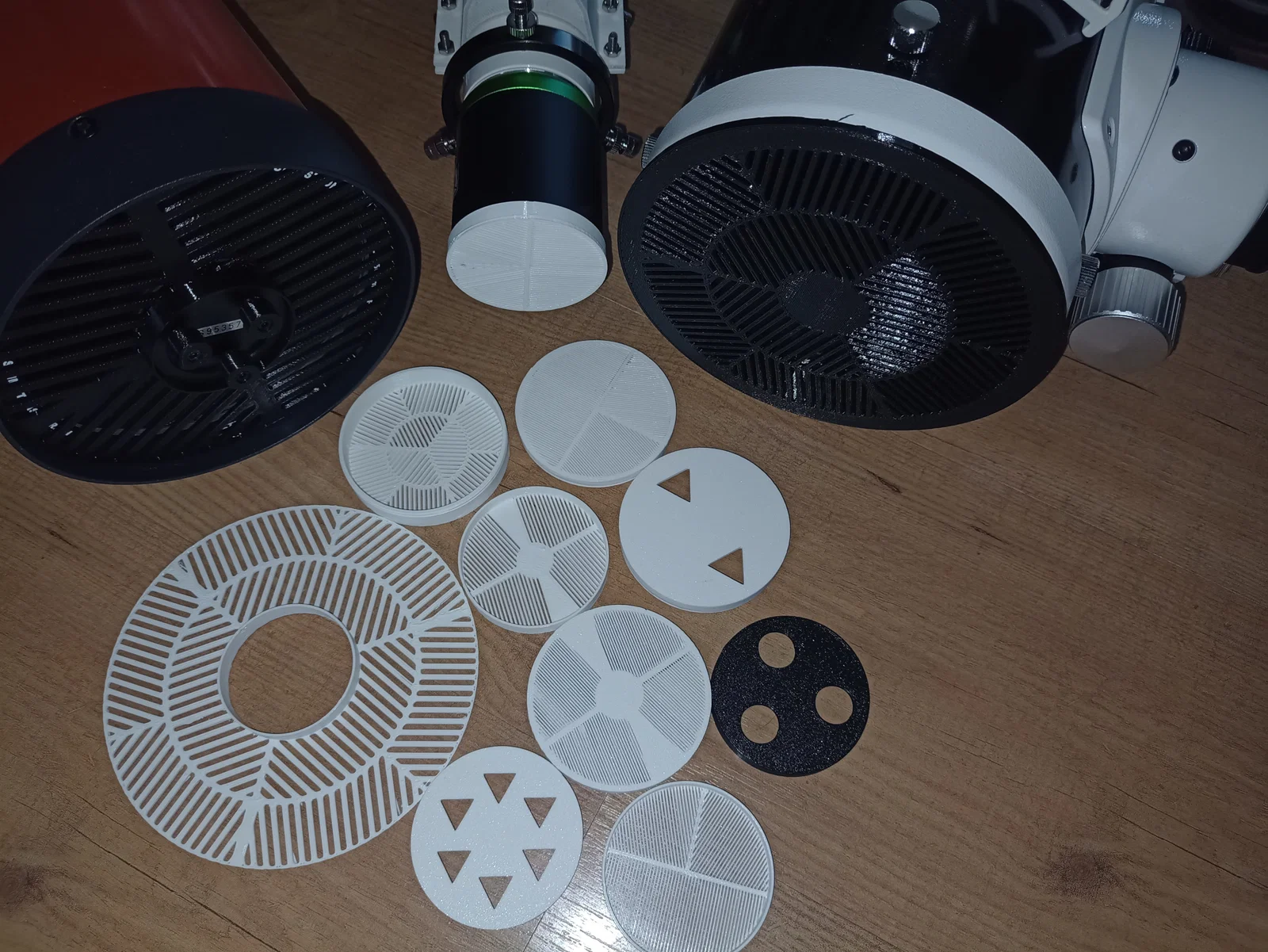

Ví dụ có sẵn gồm: Skywatcher Evouide 50ED, Skywatcher Explorer 130-PDS, Nexstar 5SE và ống kính Sigma 18-300 (ren filter 72mm).

Các loại mask hỗ trợ:

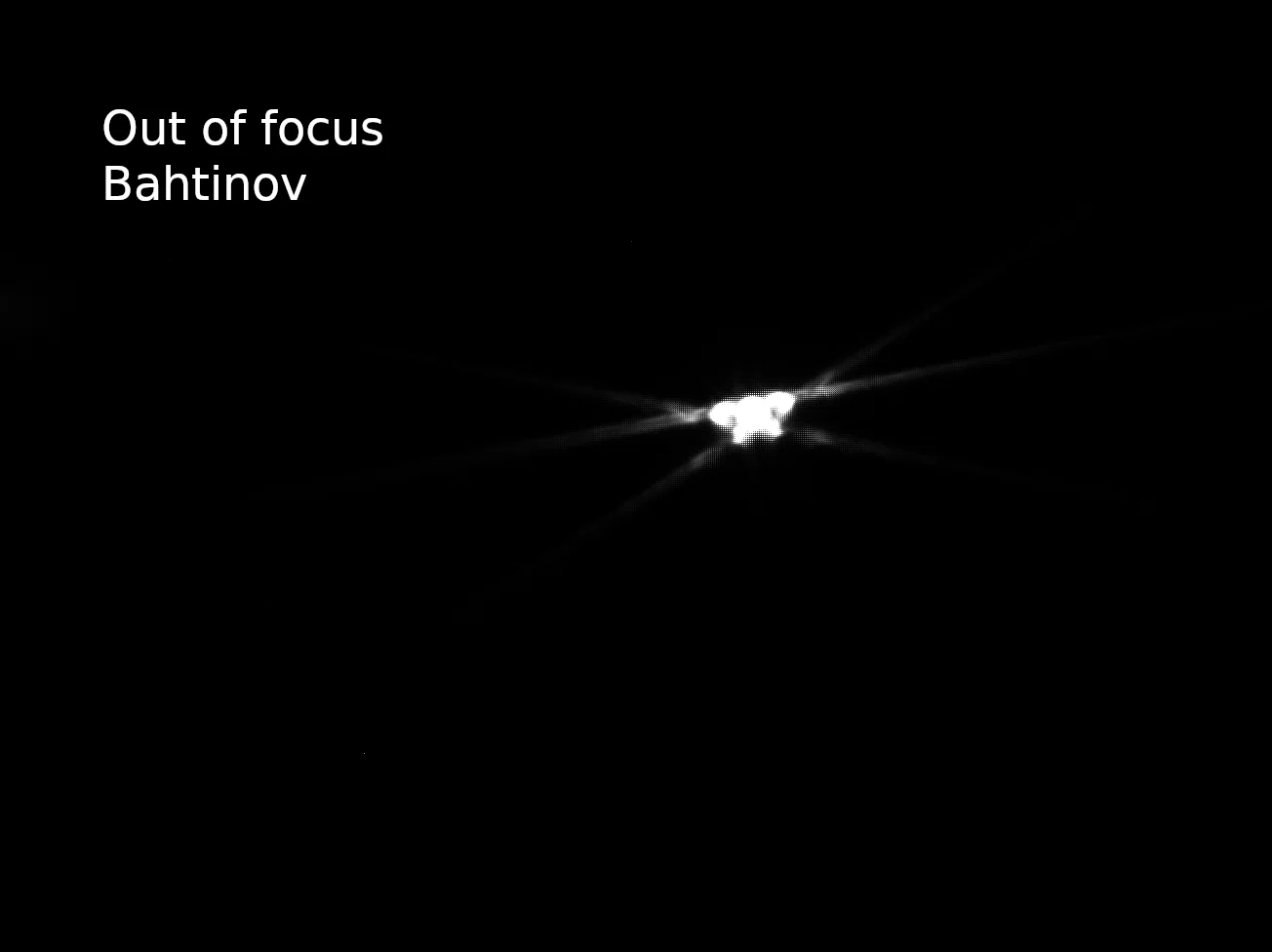

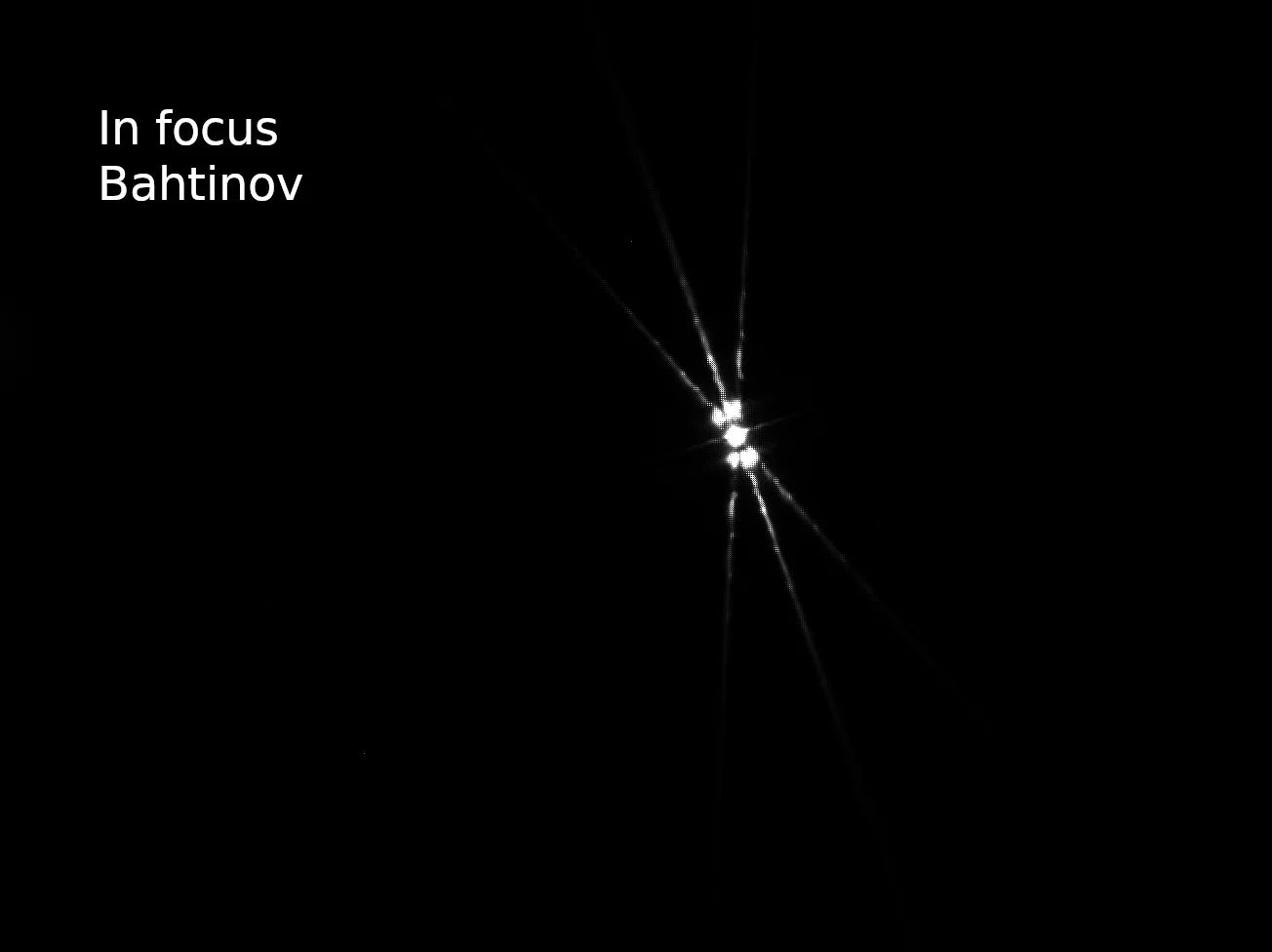

• Bahtinov https://en.wikipedia.org/wiki/Bahtinov_mask

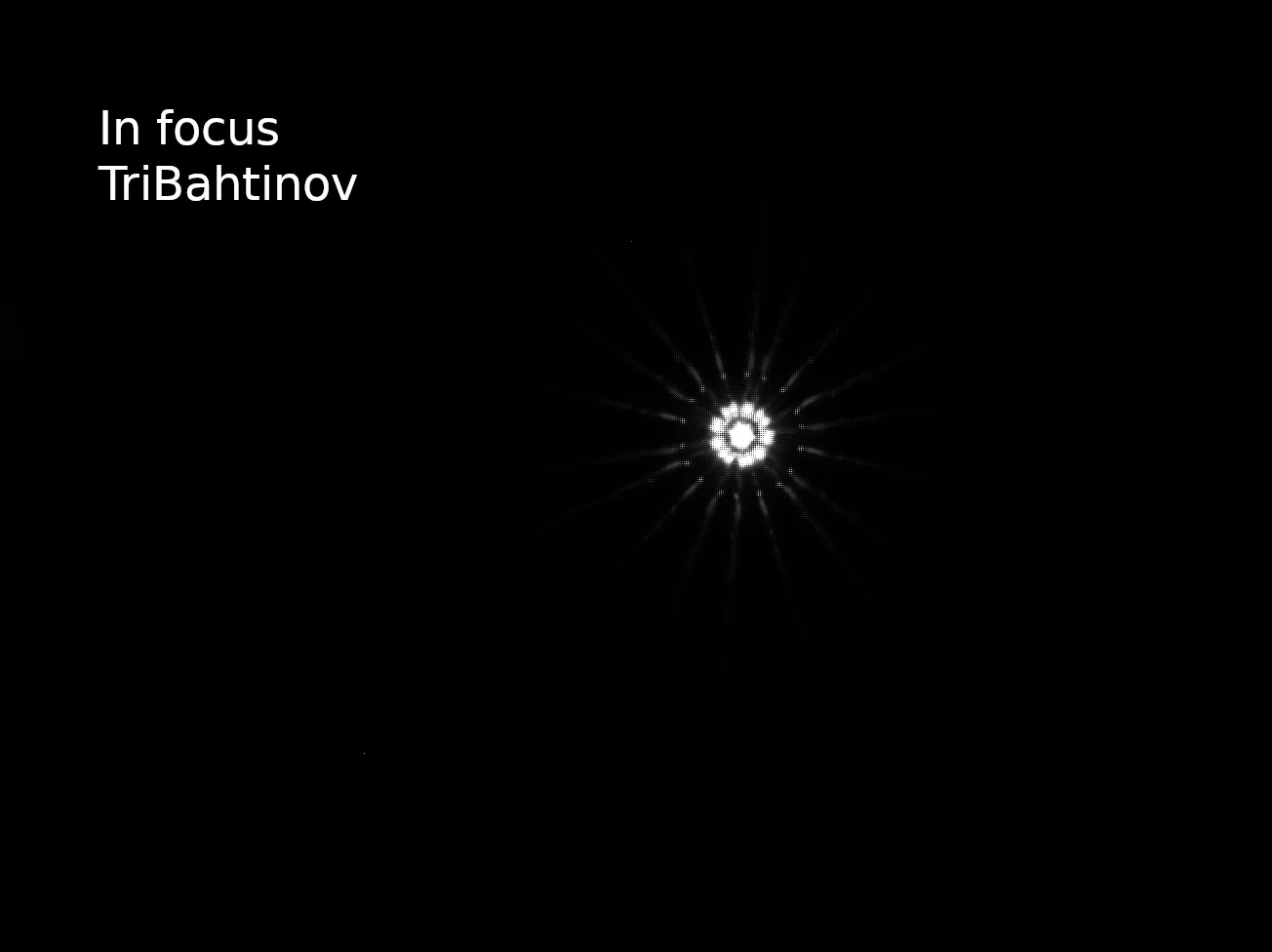

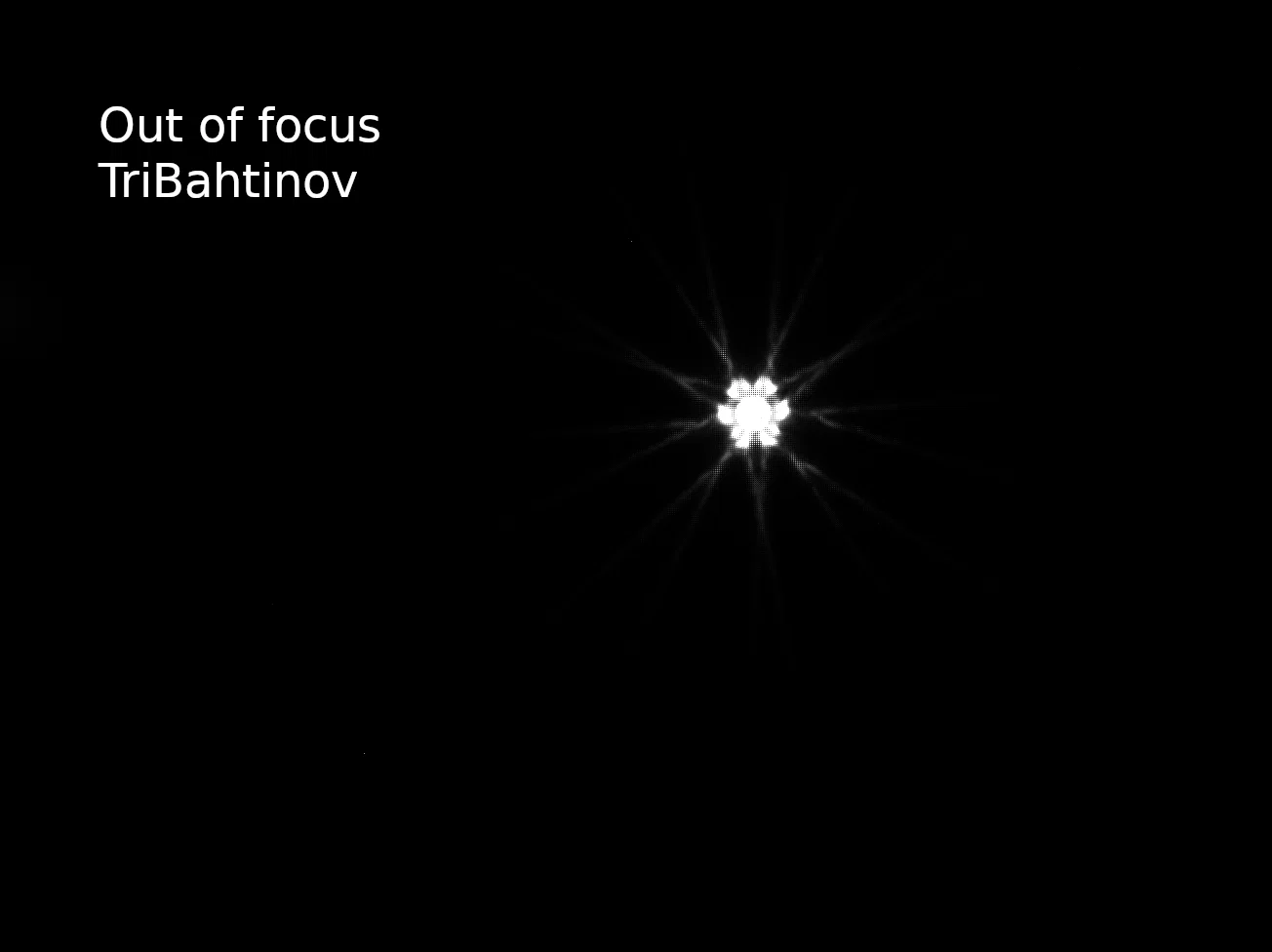

• Tribahtinov (3 mask Bahtinov trong 1)

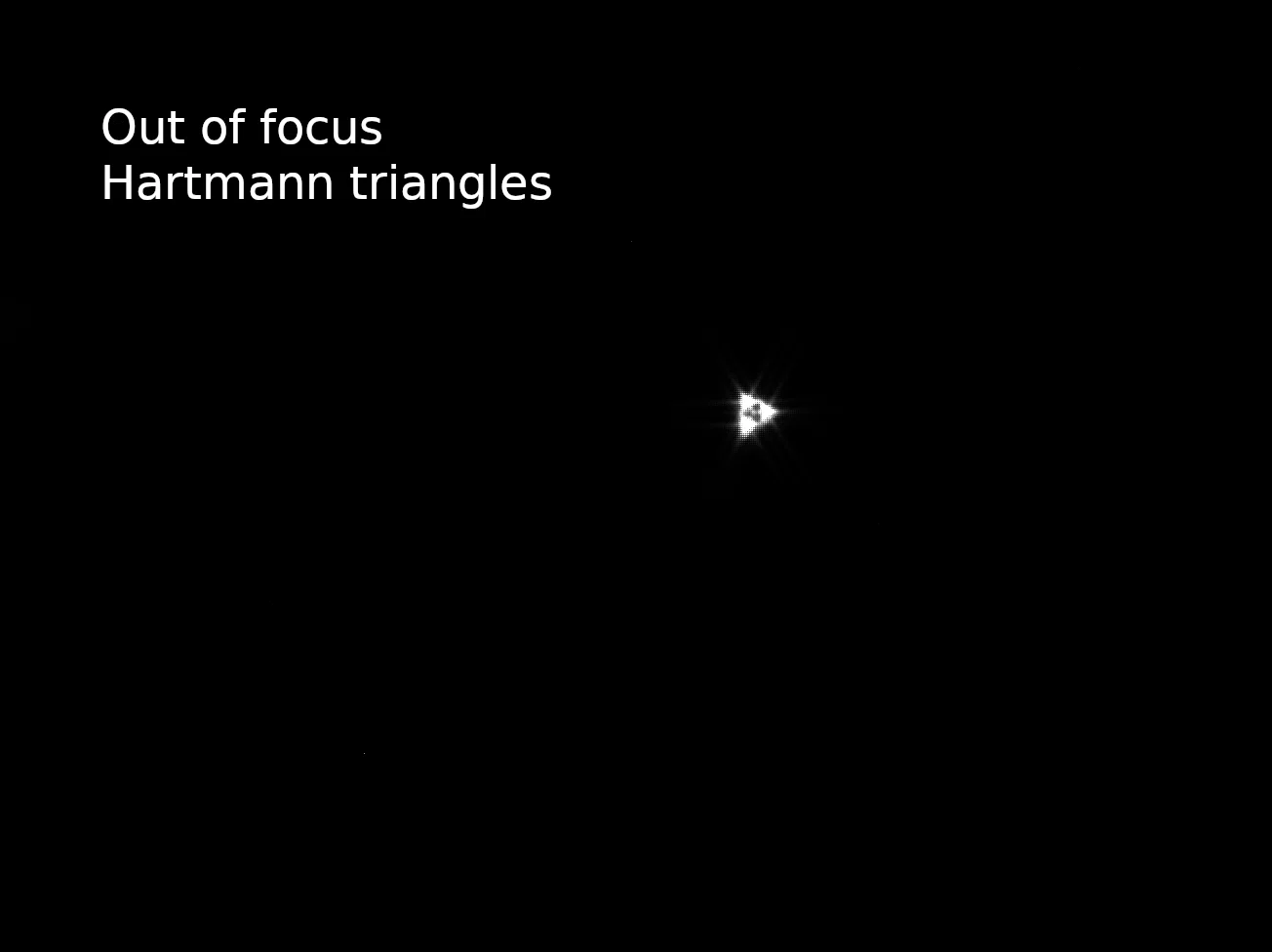

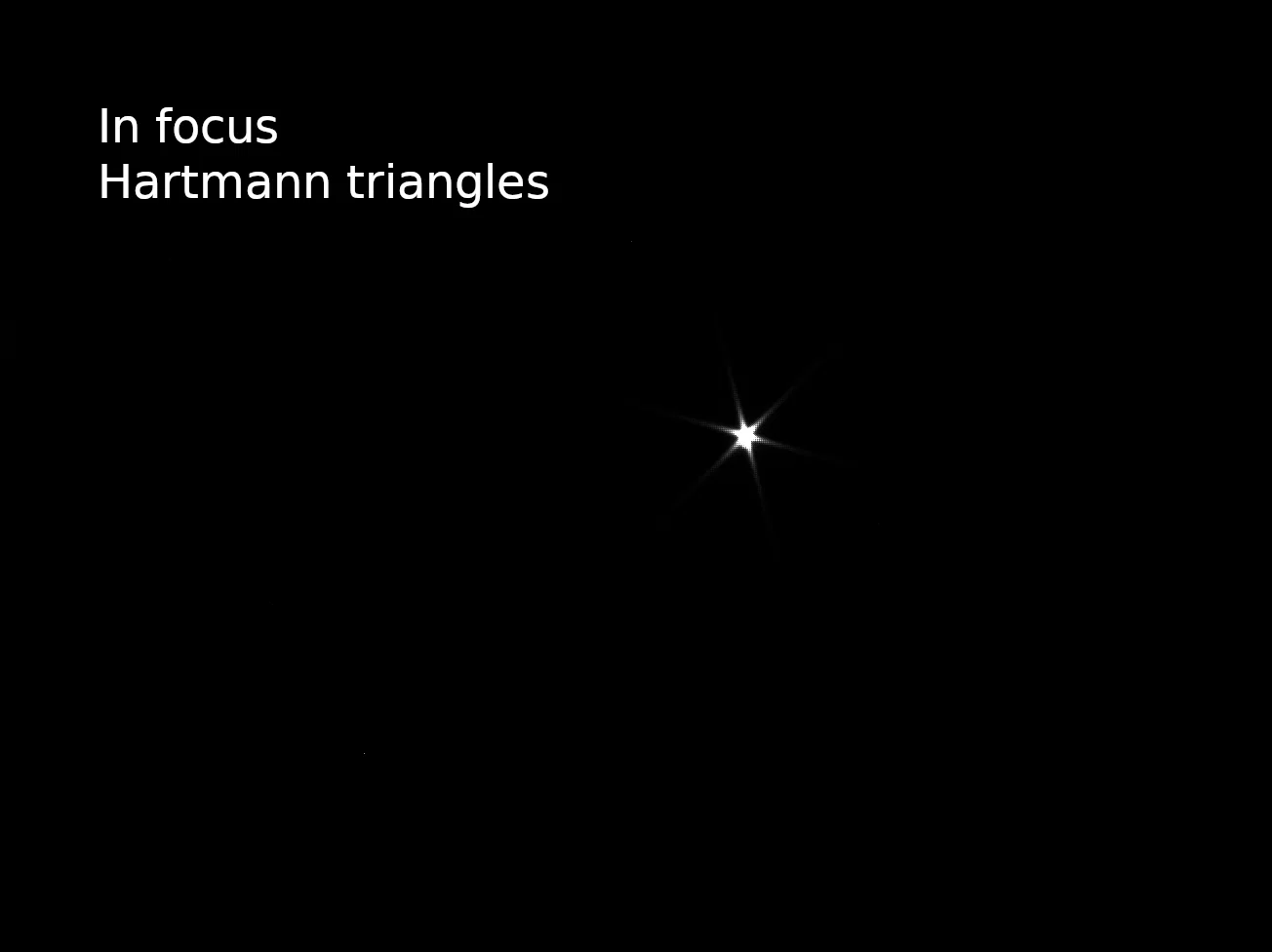

• Hartmann https://en.wikipedia.org/wiki/Hartmann_mask
• Carey https://en.wikipedia.org/wiki/Carey_mask

Theo ý kiến của mình thì loại Bahtinov đơn là dễ dùng và cho độ chính xác cao nhất.

PLA in rất ổn. Màu thì nên chọn tông tối; nhưng mask màu trắng vẫn xài bình thường.

Đa số mask có thể in ngon với nozzle 0.60 mm và layer 0.30 mm. Mình đã test tới tiêu cự 240 mm cho Evoguide. Nozzle nhỏ hơn có thể in ra mask sắc nét hơn cho các tiêu cự thấp.

Hỗ trợ ren với threads.scad của Dan Kirshner: https://dkprojects.net/openscad-threads/

Các preset có trong file masks.json. Nếu bạn muốn thêm preset cho bộ setup của bạn hoặc cần hỗ trợ tạo một mask cụ thể, cứ để lại các thông số ở phần bình luận.
