Ngàm gắn BTT Pi lên thanh ray DIN và khung nhôm 3030

Ngàm gắn BTT Pi lên thanh ray DIN và khung nhôm 3030

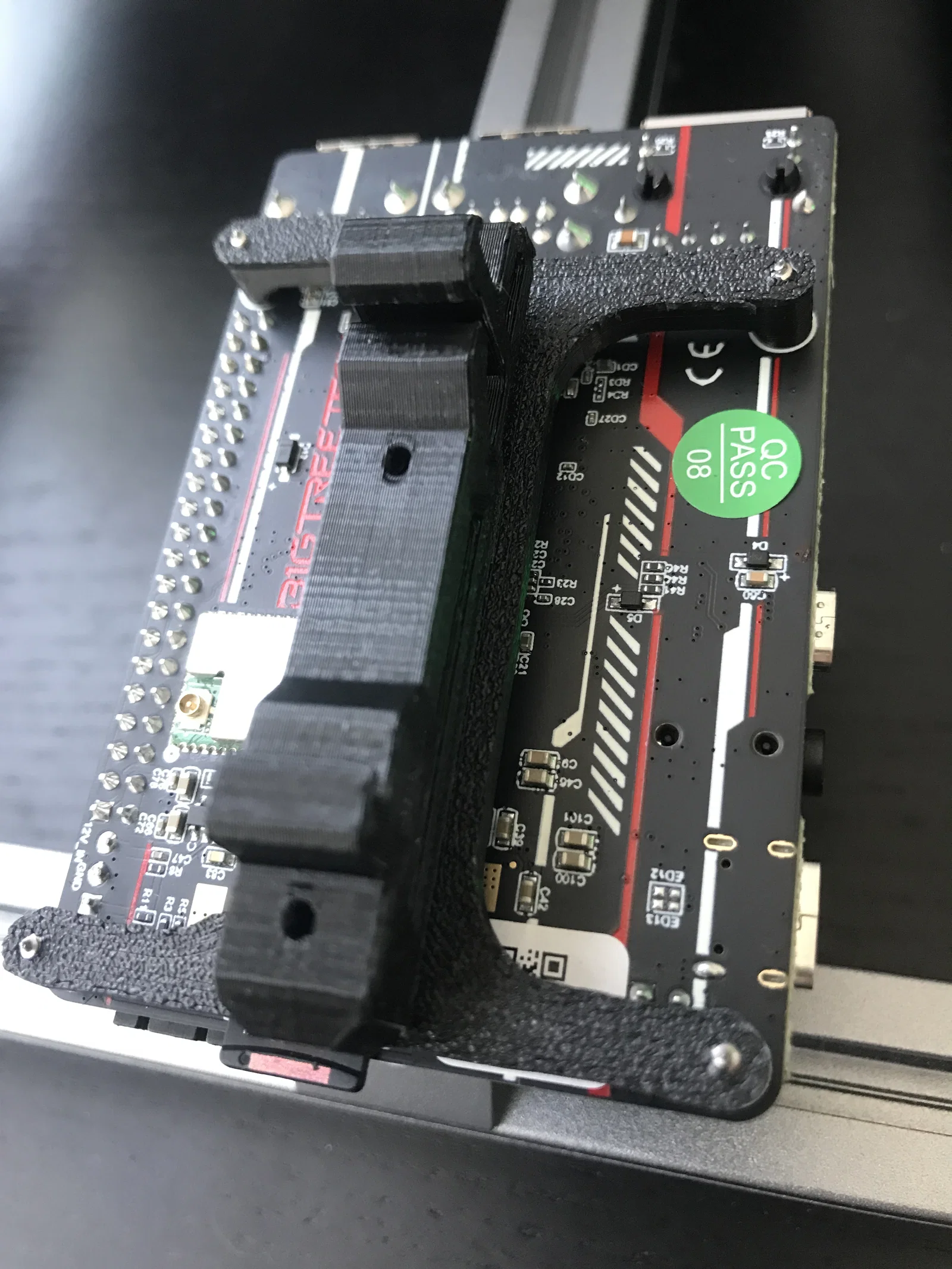

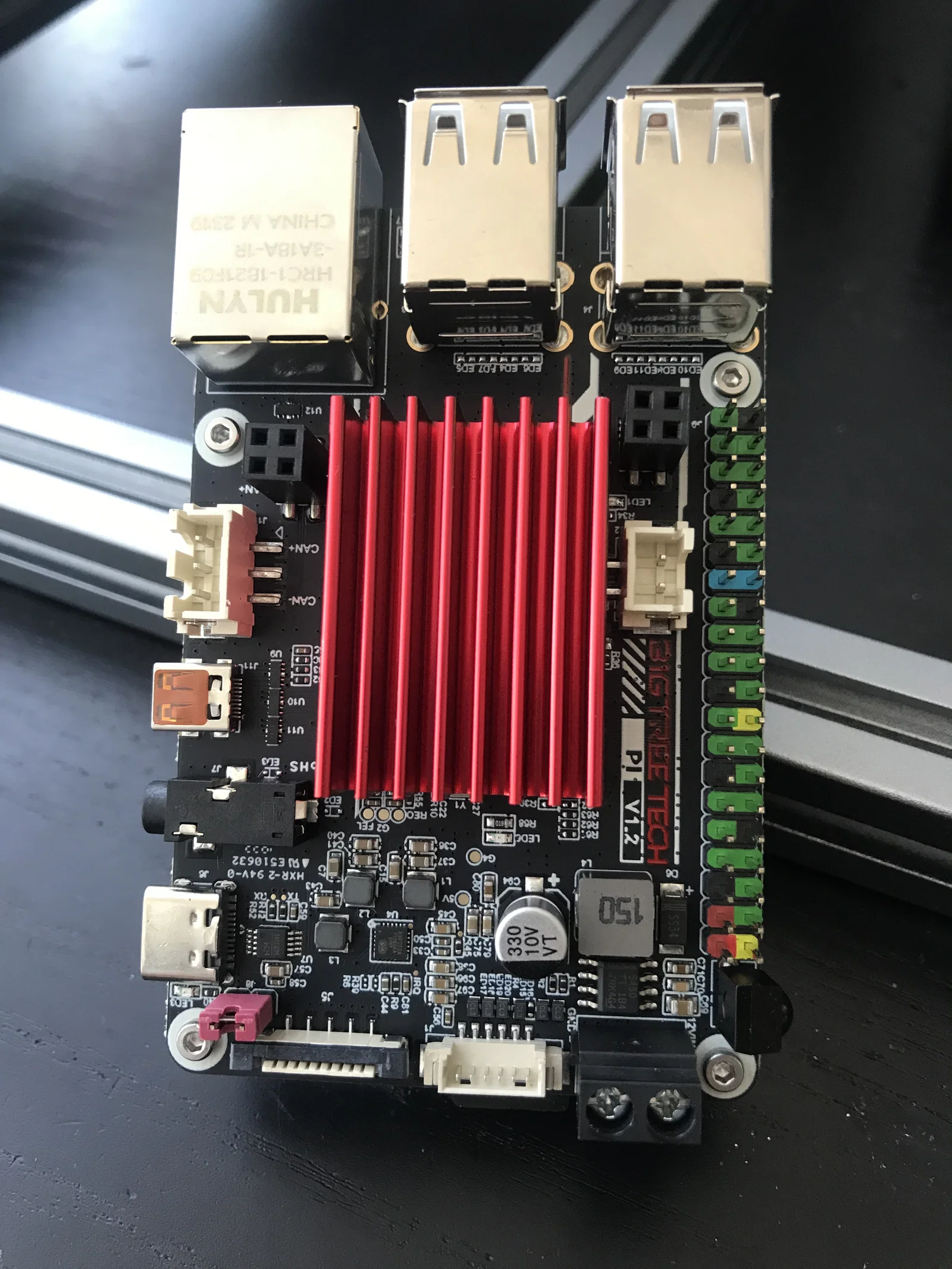

Nếu bạn đang sử dụng bo mạch BTT Pi cho các dự án DIY hoặc máy in 3D và đang gặp khó khăn trong việc tìm kiếm phụ kiện lắp đặt phù hợp, thì bộ ngàm này chính là giải pháp dành cho bạn. Tác giả đã thiết kế riêng bộ ngàm này vì các mẫu giá đỡ Raspberry Pi thông thường không tương thích hoàn hảo với kích thước và vị trí cổng kết nối của BTT Pi. Đây là một giải pháp đơn giản nhưng cực kỳ chắc chắn để cố định bo mạch của bạn vào thanh ray DIN tiêu chuẩn hoặc trực tiếp lên khung nhôm 3030 (Switchwire).

Việc lắp đặt các bo mạch điều khiển một cách gọn gàng không chỉ giúp hệ thống trông chuyên nghiệp hơn mà còn giúp quản lý dây cáp hiệu quả và đảm bảo luồng không khí lưu thông tốt cho bo mạch. Với thiết kế này, bạn có thể dễ dàng gắn bo mạch vào bất kỳ thanh ray DIN nào trong tủ điện hoặc hộp kỹ thuật. Hơn nữa, việc bổ sung tùy chọn lắp lên khung nhôm 3030 càng làm tăng thêm tính linh hoạt cho người dùng đang vận hành các dòng máy in 3D cấu hình cao.

Dưới đây là một số lưu ý quan trọng để bạn có thể in và sử dụng bộ ngàm này một cách hiệu quả nhất:

• Tương thích hoàn hảo: Thiết kế được tối ưu riêng cho BTT Pi, khắc phục nhược điểm của các loại mount đa năng không khớp vị trí ốc.
• Vật liệu khuyên dùng: Nên ưu tiên sử dụng nhựa ABS+ hoặc PETG để đảm bảo khả năng chịu nhiệt tốt, vì bo mạch khi hoạt động sẽ tỏa nhiệt, nhựa PLA có thể bị biến dạng sau một thời gian.
• Thông số in gợi ý: Tác giả khuyến khích in với layer height là 0.2mm để đạt được độ chi tiết và độ bền tốt nhất; lớp đầu tiên (first layer) nên để 0.3mm để bám dính tốt vào bàn in.
• Thành phần lắp ráp: Bạn cần in thêm một chi tiết có tên "pcb_din_clip_x3.stl" để làm khớp nối ngàm vào thanh ray DIN.
• Tùy chọn mở rộng: Mẫu này đã bao gồm tùy chọn ngàm tương thích với cấu hình khung nhôm 3030 (thường thấy trên dòng máy Switchwire).
• Kiểm tra lắp đặt: Hãy đảm bảo các vị trí ốc vít được siết vừa đủ chặt, tránh tác động lực quá mạnh làm nứt nhựa hoặc hỏng phần chân gắn bo mạch.
