Vỏ case cho Odroid H4 Series (Odroid H4 Series Case)

Vỏ case này dành cho dòng Odroid-H4.

Để tản nhiệt tốt hơn, mình gắn thêm quạt 40 mm ở hông case.

Ngoài ra, để việc lắp ráp dễ hơn, mình dùng một số threaded heat inserts.

Bạn sẽ không cần supports để in các phần này.

*Hiện tại mình cũng đang làm bản quạt 60 mm và bản dùng một SATA SSD.

(Vì Odroid-H4 Ultra có thể cần khả năng tản nhiệt cao hơn)

Phần cứng mình đang dùng:

SBC: Odroid-H4

Fan: Noctua NF-A4x20

Bạn cần chuẩn bị:

6 mm M3 BHCS x 4 (Để bắt SBC vào case)

8 mm M3 BHCS x 6 (Để lắp ráp phần trên và dưới)

M3x4x5 threaded heat inserts x 10

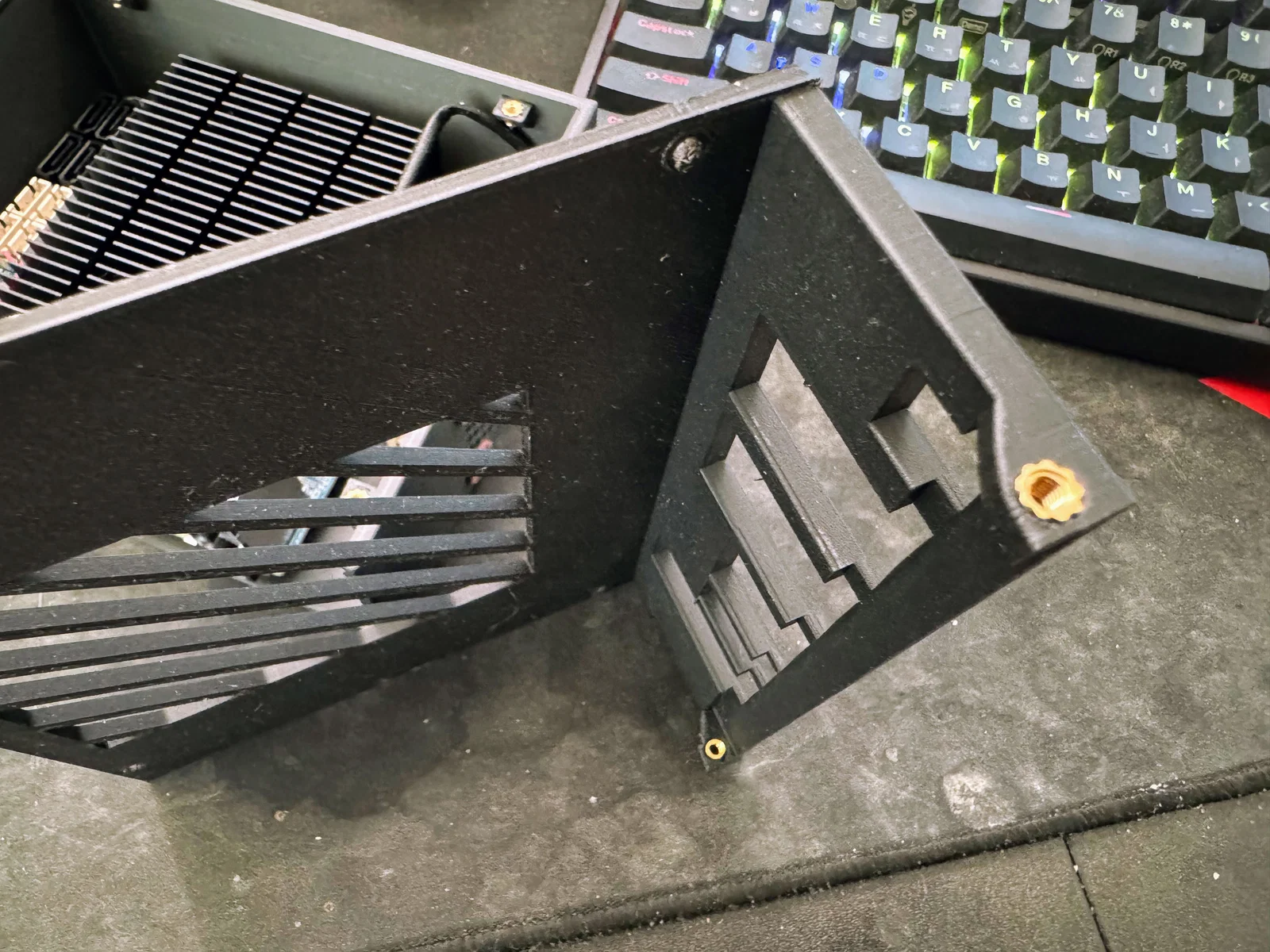

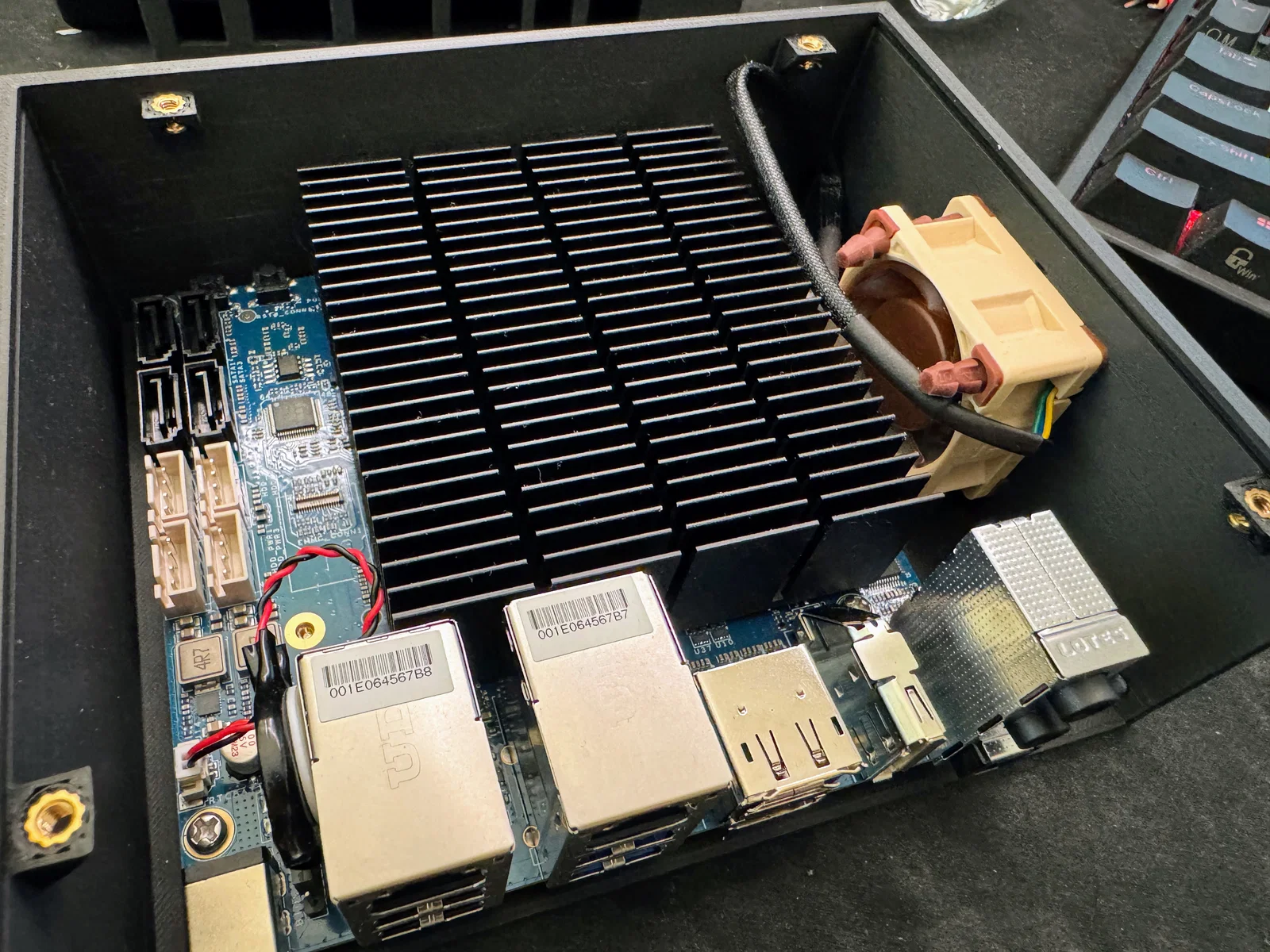

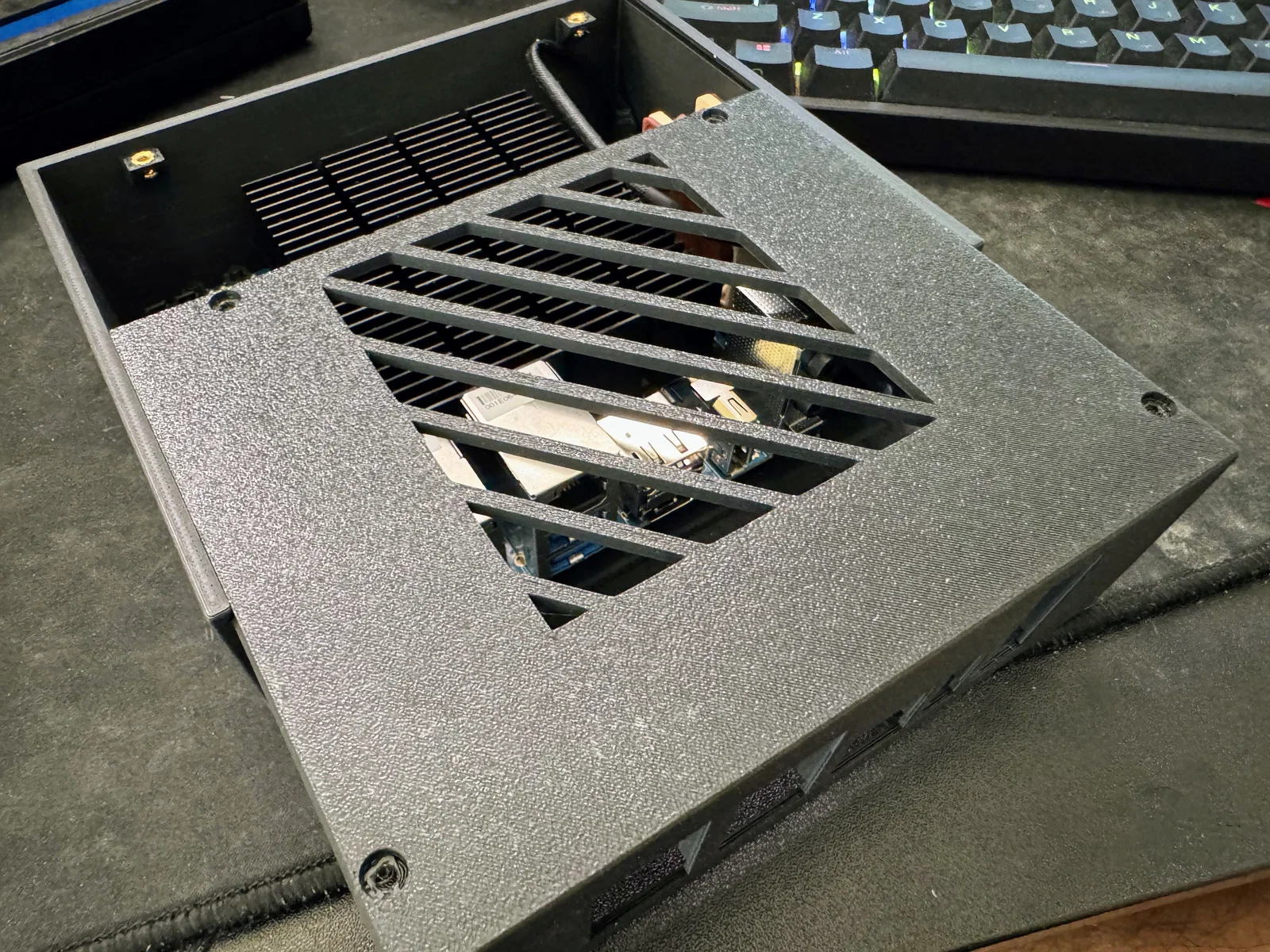

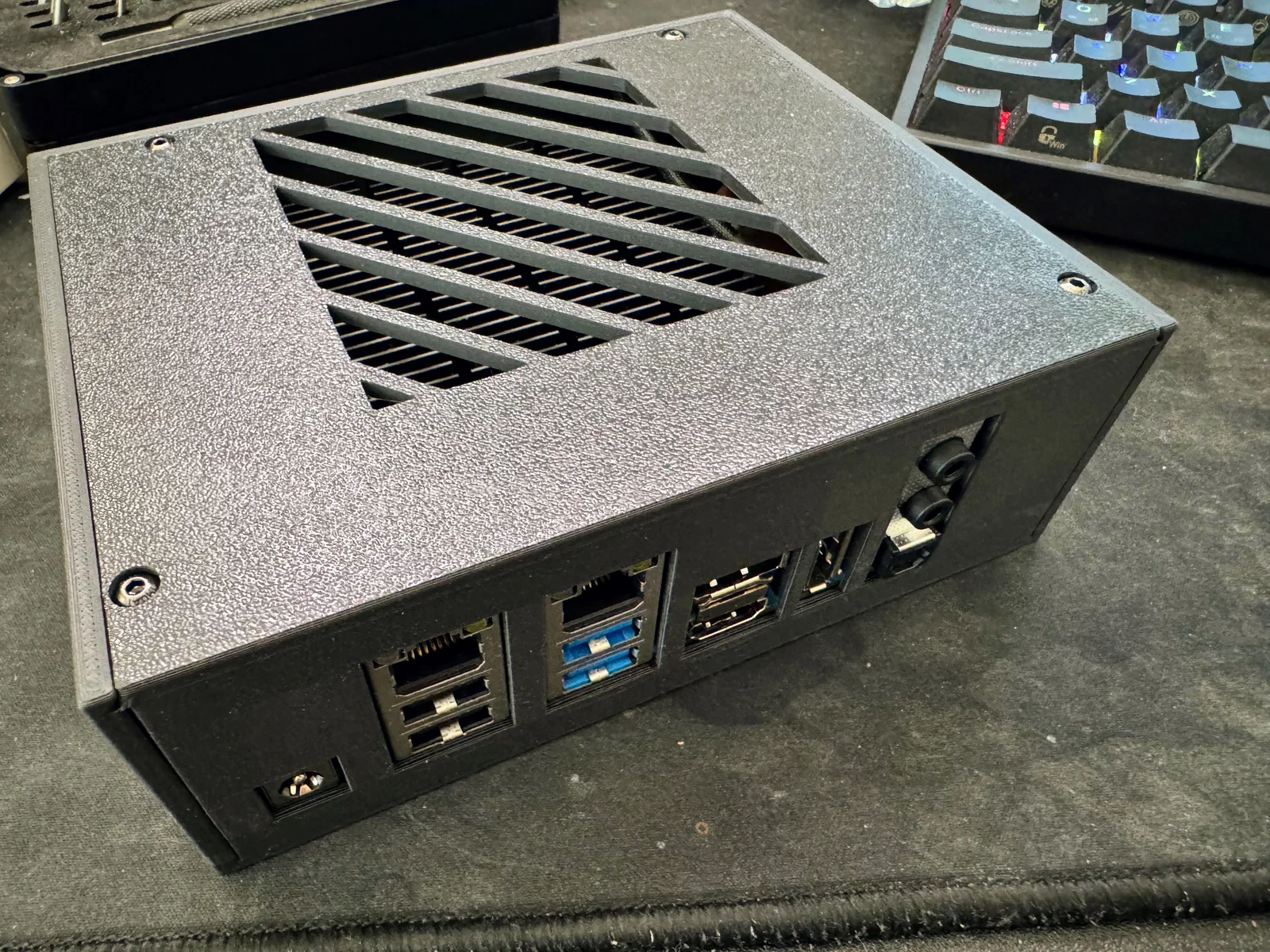

Hình ảnh lắp ráp:
