Lò xo điều chỉnh hoàn toàn [WIP]

Trong lúc làm mấy dự án khác, mình cần một cái lò xo mà cũng không rành lắm. Sau khi tìm hiểu và thử nghiệm, hiện tại mình làm được tới mức này.

Ghi chú

1. Đang WIP (work in progress), file f3d bản cuối sẽ được thêm khi xử xong vài chỗ còn lấn cấn
2. In không cần supports
3. Tất cả đều in bằng PLA, chưa test với loại filament khác

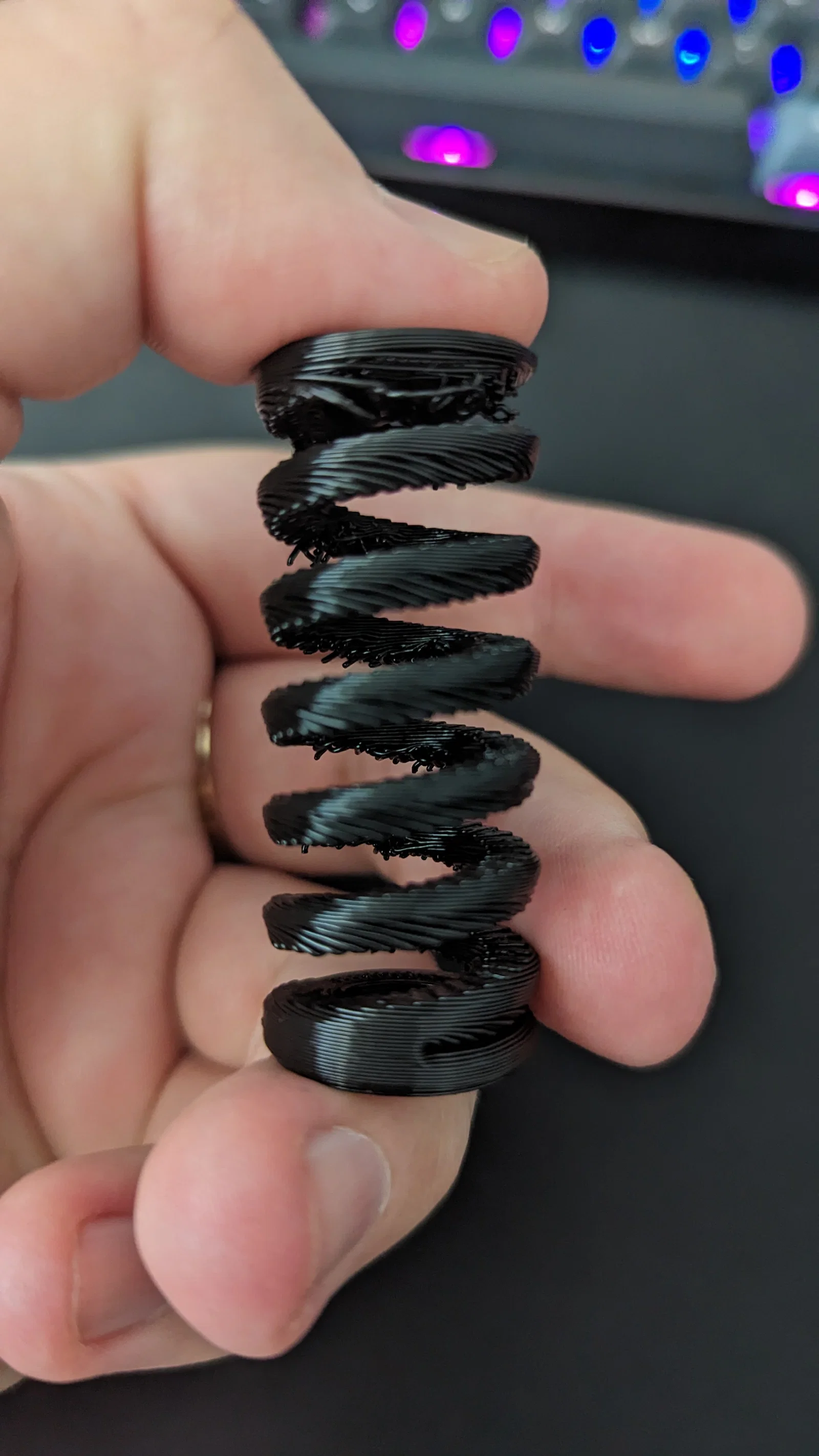

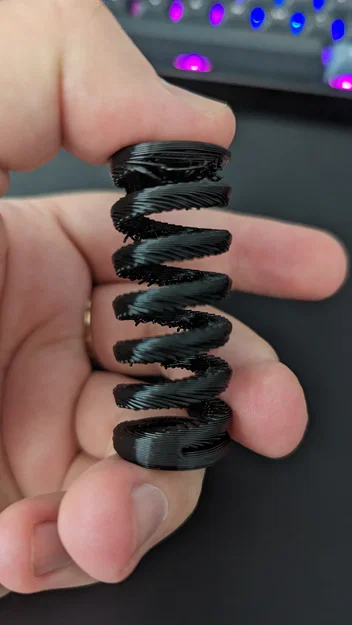

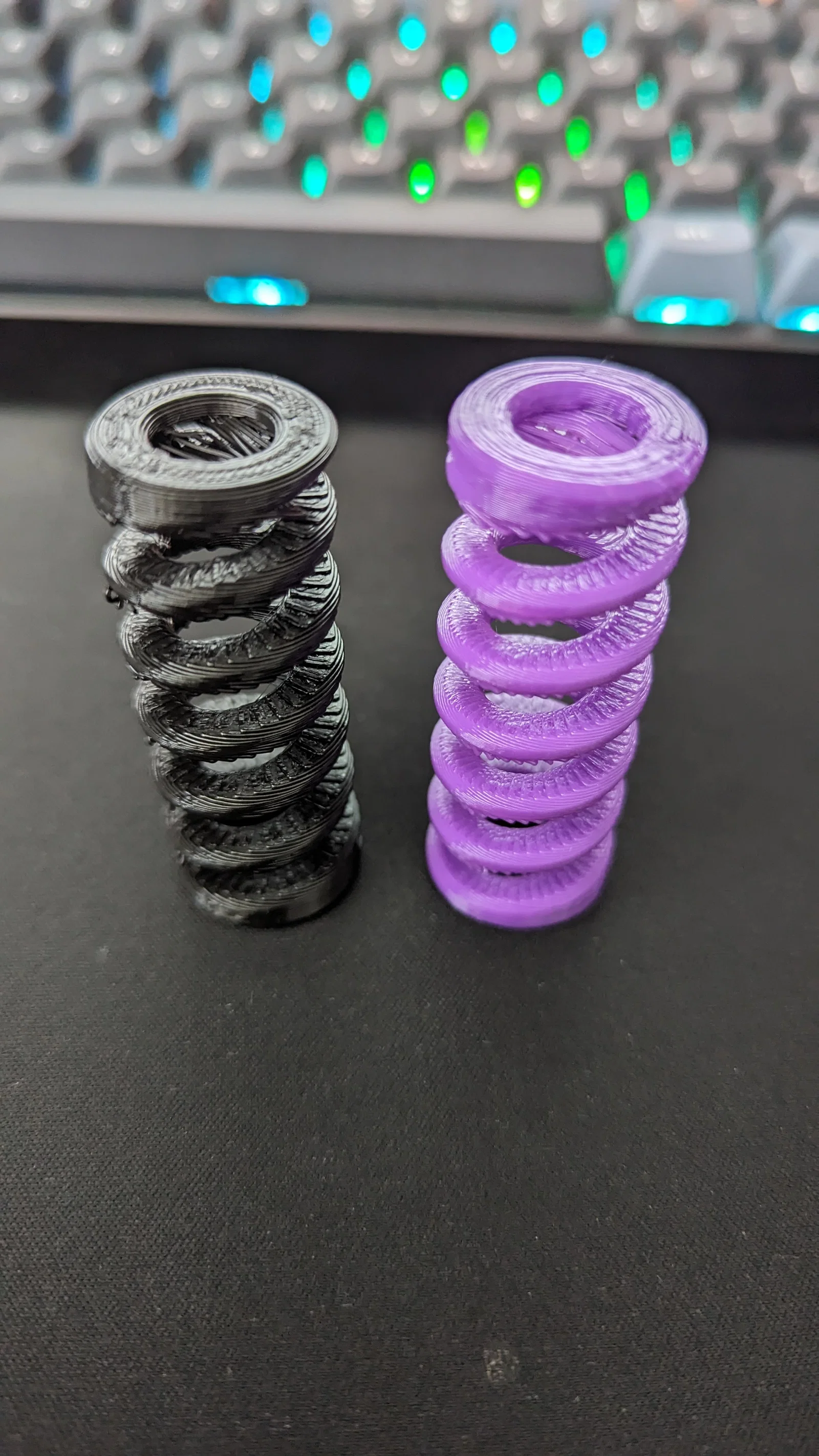

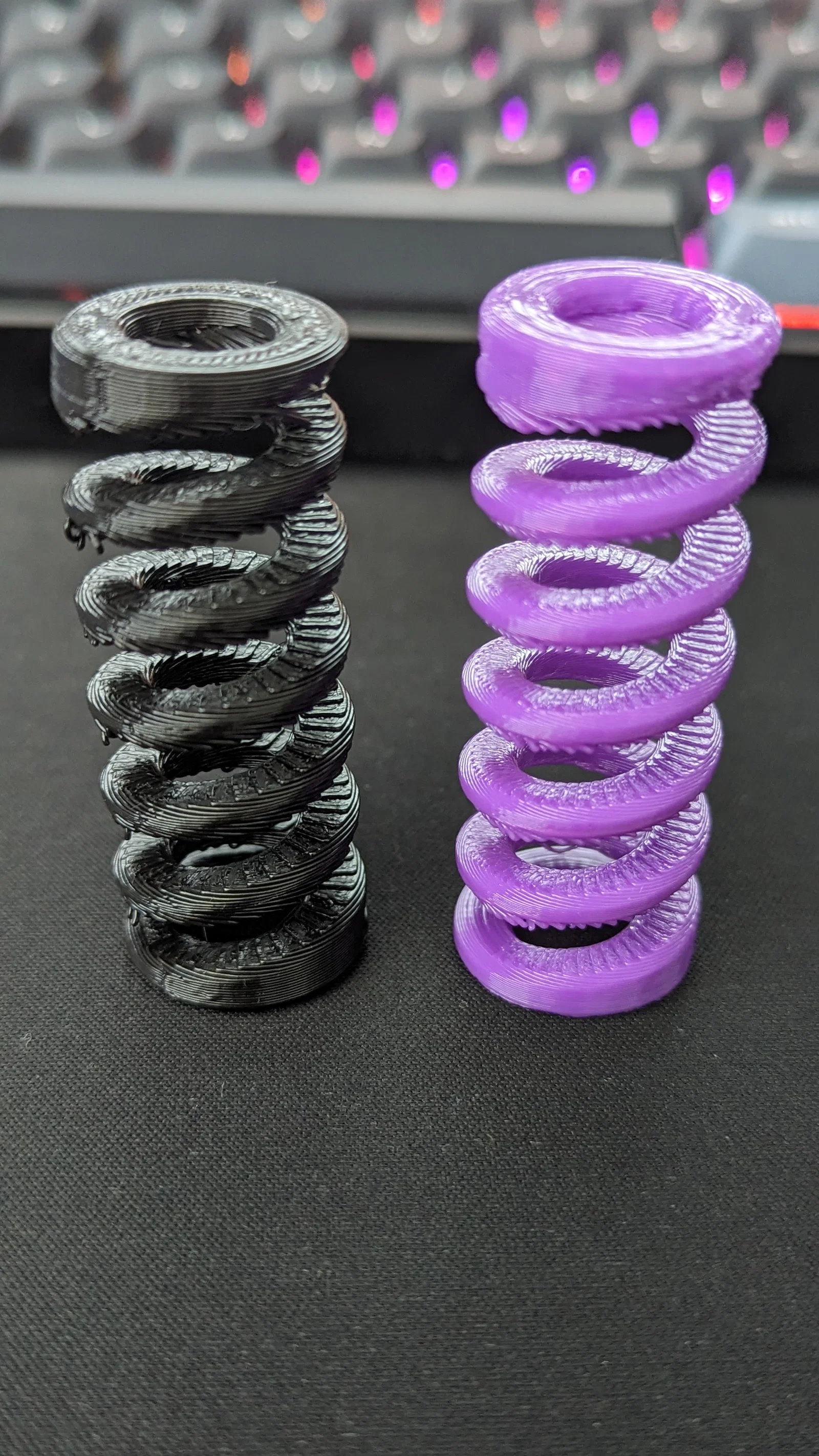

4. Hình đầu tiên là layer height 0.1mm, hình cuối là bản in thô ở 0.28mm
5. Layer height càng lớn…
   1. overhang càng nhiều nên nhìn sẽ xấu
   2. lò xo sẽ đàn hồi hơn và ít lực cản hơn, tức là cần tải nhỏ hơn để nén lại

Vấn đề/giải pháp hiện tại

1. Cần xử lý phần trên của bản in: đoạn overhang của vòng trên in bị kỳ và bị sọc kéo ngang (có thể do setting in của mình trong Cura)

Kích thước STL mặc định

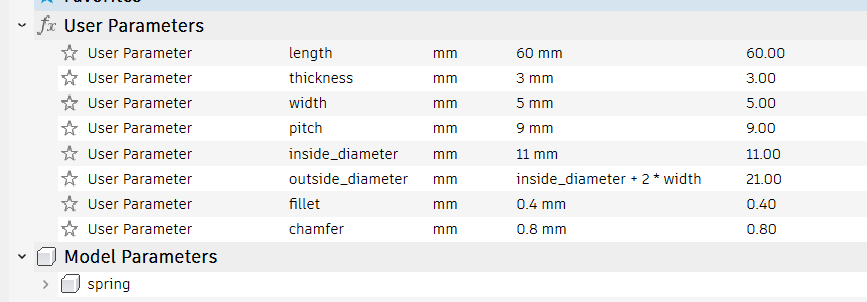

Lưu ý - hình cuối là các user params trong Fusion mà bạn có thể chỉnh sửa

1. height - 60mm
2. thickness - 3mm
3. width - 5mm
4. pitch - 9mm
5. inside diameter - 11mm
6. outside diameter - inside diameter + 2*width
7. fillet - 0.4mm
8. chamfer - 0.8mm
