NA-4 Bullpup Airsoft Gun – Súng Airsoft HPA bullpup dùng băng M4

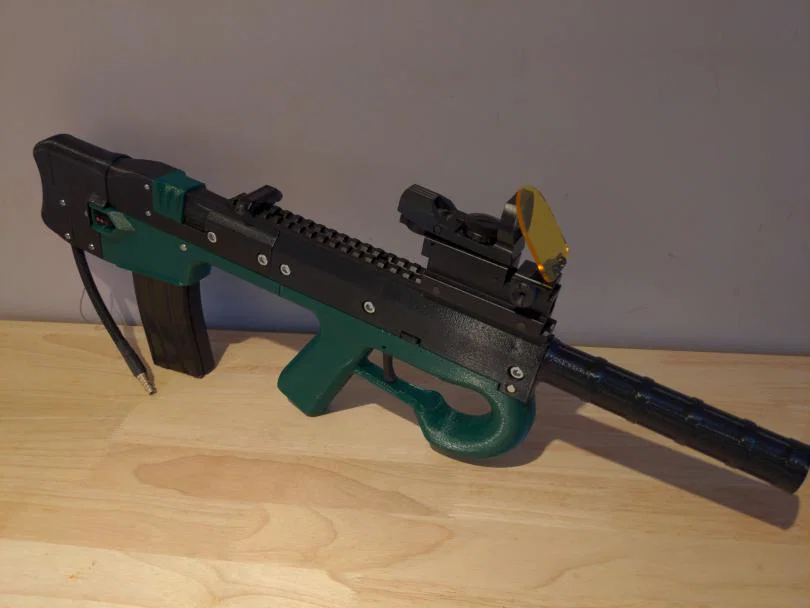

Một khẩu súng airsoft HPA tùy biến dùng băng đạn M4. Mình thiết kế mẫu này để cầm thoải mái, gọn, và nhẹ. Nhiều người nói nó giống P90, nhưng về thiết kế thì Magpul PDR-C gần với khẩu này hơn.

Mình cũng làm cho khẩu này có thể nhét vừa trong một hộp cần câu dài 53cm (có bán trên Amazon hoặc Ali-Express). Có kèm một tấm hình phiên bản đời sớm đặt trong hộp.

Yêu cầu:

• Polarstar Kythera engine
• Dây air line cho Kythera
• Hop-up với núm chỉnh dạng round dial
• Nòng 300mm (có thể dài hơn nhưng sẽ thò vào trong suppressor)
• Maxx Model CNC Aluminum Advanced Magazine Release - Style A
• Mút suppressor từ Ali-Express, dài 100mm. Tìm “Internal Spring Foam Airsoft Suppressor”.
• Weaver Rail dài 256mm từ Ali-Express
• Ống inox đường kính 1/2", độ dày thành 1/16", dài 11.7"
• 6x chốt định vị (dowel pins) đường kính 1/8", dài 1/2"
• 6x bu lông 1/4-20 x .88 SHCS-ZN
• 6x đai ốc 1/4-20 Nut-ZN
  -1x ốc 8-32x.75 SHCS
  -1x đai ốc 8-32 Nut
• 6x chốt clevis đường kính 1/4", dài 1-1/8" (McMaster Carr 90156A506)
  -2x chốt clevis đường kính 3/16", dài 1-1/2" (McMaster Carr 90156A502)
  -.09"dia que hàn (weld rod), dài 25". Có thể dùng móc áo (coat hanger)

Hình ảnh cho thấy cách lắp ráp khẩu súng.

Thanh kim loại nối cò (trigger) với Kythera được làm từ que hàn (weld rod). Mình nghĩ dùng móc áo cũng được. Thanh này được bẻ thành hình chữ C, với hai cạnh dài cách nhau 11-3/16" tính từ tâm thanh đến tâm thanh.

Trong cụm Trigger Pull dùng một con ốc và đai ốc 8-32. Nó dùng để đẩy vào cần gạt (lever) của Kythera. Con ốc này cần siết thật chắc. Có thể cần long đền (washers) để canh khoảng cách tối ưu.

Các vấn đề mình gặp và cách xử lý:

Trigger không kéo được
Có thể do cần an toàn (safety) bị vướng. Bạn có thể phải gọt bớt một phần khối safety để cò trượt lên phía trước được.

Kythera không bắn sau khi bắn được 1 phát
Việc này có thể xảy ra do cò không hồi về vị trí ban đầu, làm Kythera không reset. Để sửa, cần chỉnh con ốc #8-32 lùi về phía sau hơn trên cụm Trigger Pull. Nguyên nhân khác là thanh nối kim loại giữa Trigger và Trigger Pull bị cạ vào thành vỏ. Hoặc gọt nhựa để thanh chạy thoải mái, hoặc làm thanh mới.

• Magazine Release không giữ được băng đạn
  Chốt nhả băng (magazine release) có một miếng kim loại có thể tháo ra để hạ thấp chốt nhả, giúp các loại băng có hình dáng khác nhau vừa vào. Đồng thời nhớ kiểm tra vật liệu support quanh magazine release có đang kẹt cơ cấu khóa hay không.

-Súng không bắn sau khi đã chạy tốt vài tiếng
Con ốc 8-32 trên cụm Trigger Pull được ghi nhận là sẽ tự lỏng theo thời gian. Mình đã phải dùng keo khóa ren (Loctite) để cố định chặt và dùng washers để giữ đúng vị trí. Siết lại ốc sẽ đưa súng về trạng thái hoạt động bình thường.

Nếu bạn có câu hỏi về lắp ráp, cứ hỏi, mình sẽ cố gắng trả lời khi cần.

Nếu bạn muốn ủng hộ, bạn có thể mua mẫu này trên Cults3D của mình
https://cults3d.com/en/3d-model/game/na-4-airsoft-rifle
